Ogniwo zbiorcze VWI
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER INOX · OGNIWO ZBIORCZE

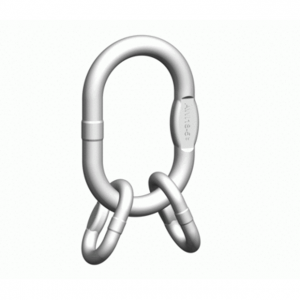

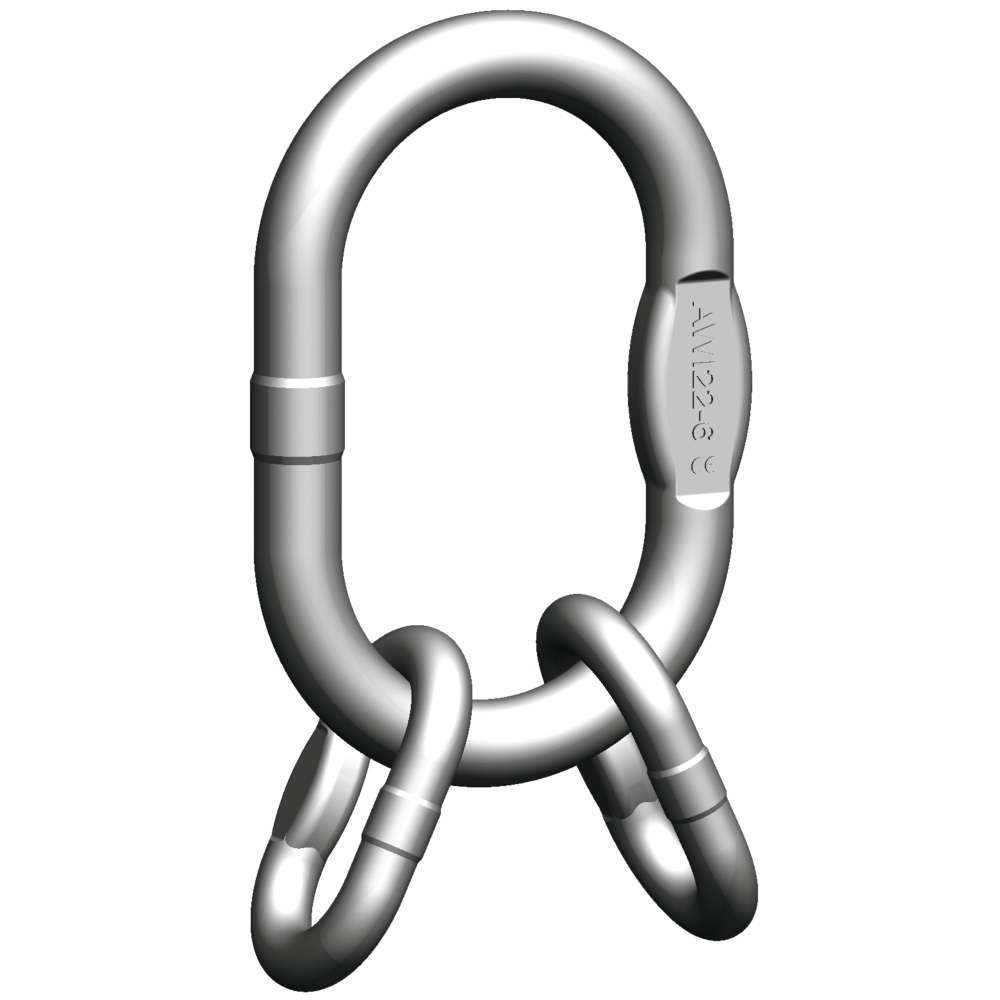

Ogniwo zbiorcze pewag VWI do nierdzewnych zawiesi trzy- i czterocięgnowych. Zestaw łączy ogniwo główne AWI z dwoma ogniwami przejściowymi BWI.
0,84–13,2 tDOR zestawu dla 0°–45°7 wykonań w tabeli producenta
Potrzebujesz doboru ogniwa VWI?
Podaj średnicę i liczbę cięgien, kąt pracy, DOR, rozmiar haka oraz warunki środowiskowe.
Zapytaj CECHO o VWI →Zadzwoń: +48 33 825 04 84- Opis produktu
Ogniwo pewag VWI — najważniejsze informacje
PEWAG WINNER INOXStal nierdzewnaZgrzewane ogniwa
KONFIGURACJA3 lub 4 cięgnaOgniwo główne i dwa przejściowe
DOBÓRKąt od pionuDOR tabeli: 0°–45°
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Uporządkowane podłączenie trzech lub czterech cięgien.
VWI służy do budowy nierdzewnych zawiesi w systemie zgrzewanym lub składanym. Dwa ogniwa przejściowe zapewniają miejsca przyłączenia cięgien, a ogniwo główne współpracuje z hakiem dźwignicy.
Tabela podaje DOR zestawu dla kąta β 0°–45°. Nośność kompletnego zawiesia zależy także od średnicy łańcucha, pozostałego osprzętu, kąta i rozkładu obciążenia.
Odporność na korozję dobiera się do medium, jego stężenia, temperatury i czasu kontaktu. Zastosowanie w wodzie, ściekach, chemii lub przemyśle spożywczym wymaga sprawdzenia ograniczeń producenta dla konkretnego materiału.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

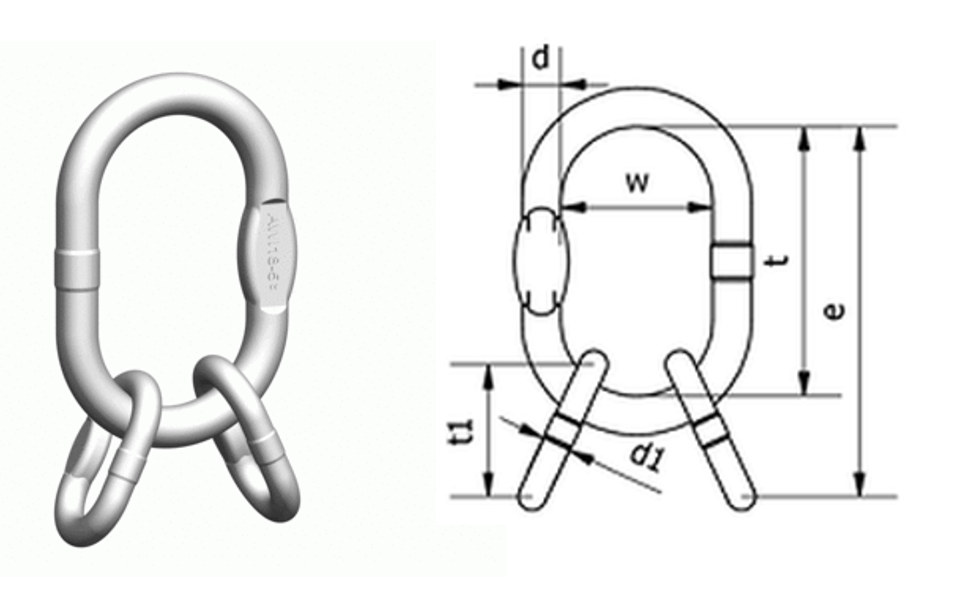

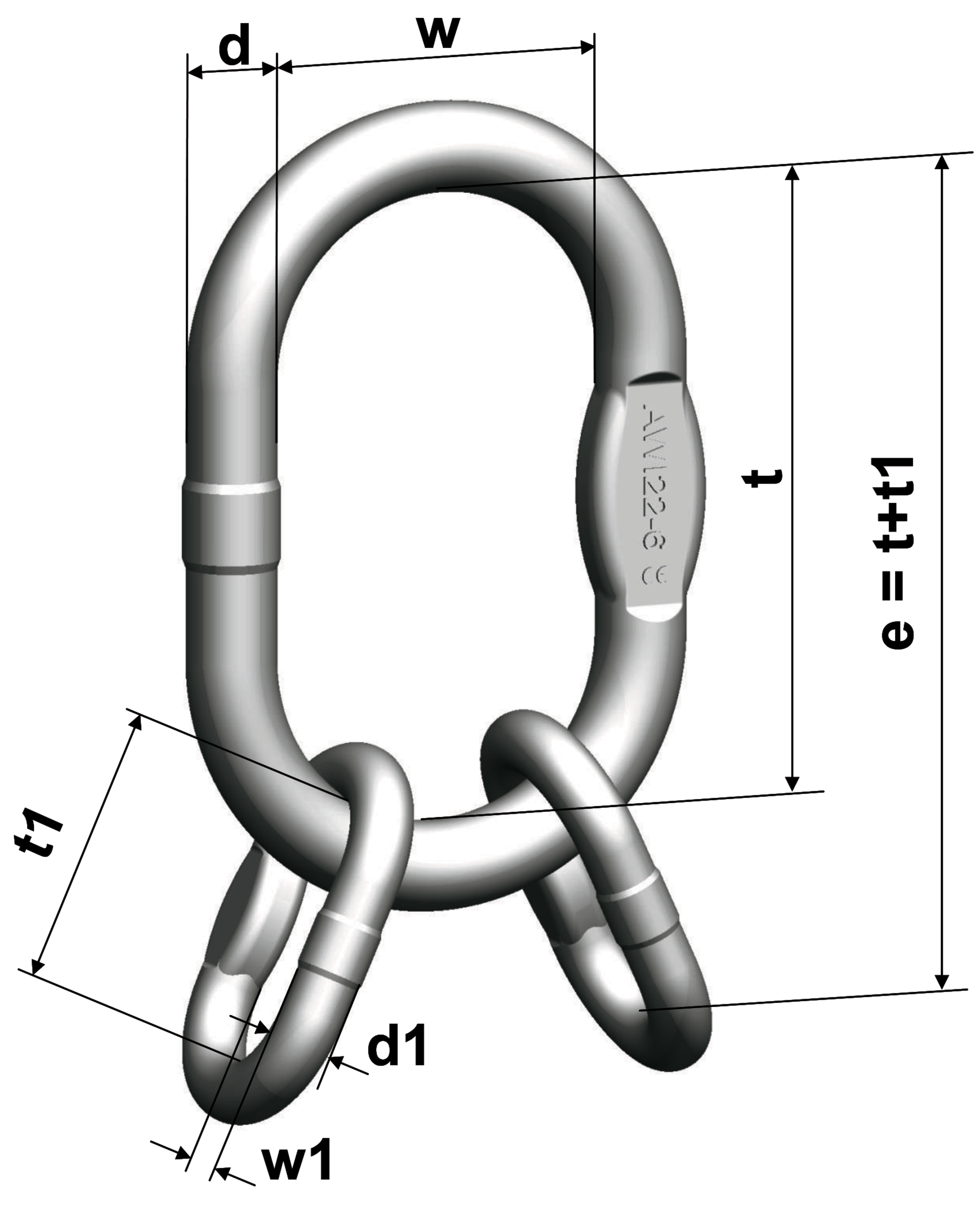

Rysunek wymiarowy i tabela VWI
Skład zestawu oraz wymiary połączono według oznaczenia VWI. Kąt β liczony jest od pionu.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

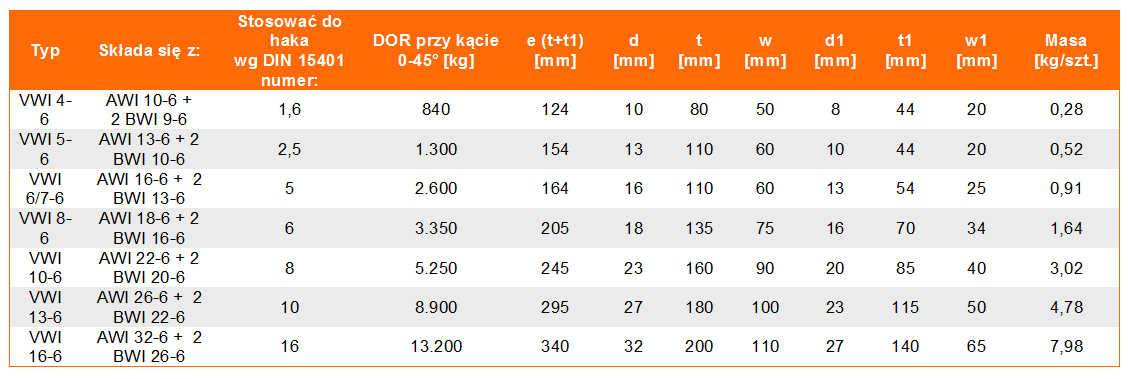

| Typ | DOR 0°–45° [t] | Zestaw ogniw | e [mm] | d [mm] | t [mm] | w [mm] | d1 [mm] | t1 [mm] | w1 [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|
| VWI 4-6 | 0,84 | AWI 10-6 + 2 BWI 9-6 | 124 | 10 | 80 | 50 | 9 | 44 | 20 | 0,28 |
| VWI 5-6 | 1,3 | AWI 13-6 + 2 BWI 10-6 | 154 | 13 | 110 | 60 | 10 | 44 | 20 | 0,52 |
| VWI 6/7-6 | 2,6 | AWI 16-6 + 2 BWI 13-6 | 164 | 16 | 110 | 60 | 13 | 54 | 25 | 0,91 |
| VWI 8-6 | 3,35 | AWI 18-6 + 2 BWI 16-6 | 205 | 18 | 135 | 75 | 16 | 70 | 34 | 1,64 |
| VWI 10-6 | 5,25 | AWI 22-6 + 2 BWI 20-6 | 245 | 23 | 160 | 90 | 20 | 85 | 40 | 3,02 |
| VWI 13-6 | 8,9 | AWI 26-6 + 2 BWI 22-6 | 295 | 27 | 180 | 100 | 23 | 115 | 50 | 4,78 |
| VWI 16-6 | 13,2 | AWI 32-6 + 2 BWI 26-6 | 340 | 32 | 200 | 110 | 27 | 140 | 65 | 7,98 |
DOR w t dla 0°–45°, wymiary w mm, masa zestawu w kg/szt. Skład i masę VWI 5-6 uzupełniono z katalogu winner inox, s. 26. Źródło: karta producenta pewag VWI ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz VWI do całego zawiesia.
Sama liczba cięgien nie wystarcza do określenia nośności.
Hak i ogniwa
Sprawdź prześwit haka oraz miejsce na elementy łączące cięgna z ogniwami BWI. Uwzględnij długość e.
Medium i temperatura
Dobierz materiał do warunków pracy. Katalog wskazuje 1.4404 dla VWI 4-6 i 1.4462 dla VWI 5-6 do 16-6.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Zestawienie ogniw, materiałów i wymiarów znajduje się w katalogu winner inox, s. 26 ↗. Wymiary producent porównuje do DIN 5688-1.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta VWI i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj ogniwo główne oraz oba ogniwa przejściowe, zwłaszcza powierzchnie styku. Wymiana musi zachować zgodność całego układu.
Zobacz zakres serwisu CECHO →PYTANIA O VWI
Co sprawdzić przed doborem?
Kto produkuje ogniwo VWI?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy VWI można dobrać wyłącznie według DOR ogniwa?
Nie. Trzeba sprawdzić również łańcuch, osprzęt, liczbę cięgien i kąt pracy.
Co oznacza wymiar e?
To długość użytkowa zestawu pokazana na rysunku jako suma t i t1.
Jakie informacje przesłać do wyceny?
Podaj średnicę i liczbę cięgien, kąt pracy, DOR, rozmiar haka oraz warunki środowiskowe.
