Strona główna » Produkty » Akcesoria zawiesiowe » Offshore » Ogniwo zbiorcze do zawiesi łańcuchowych pewag VW Offshore

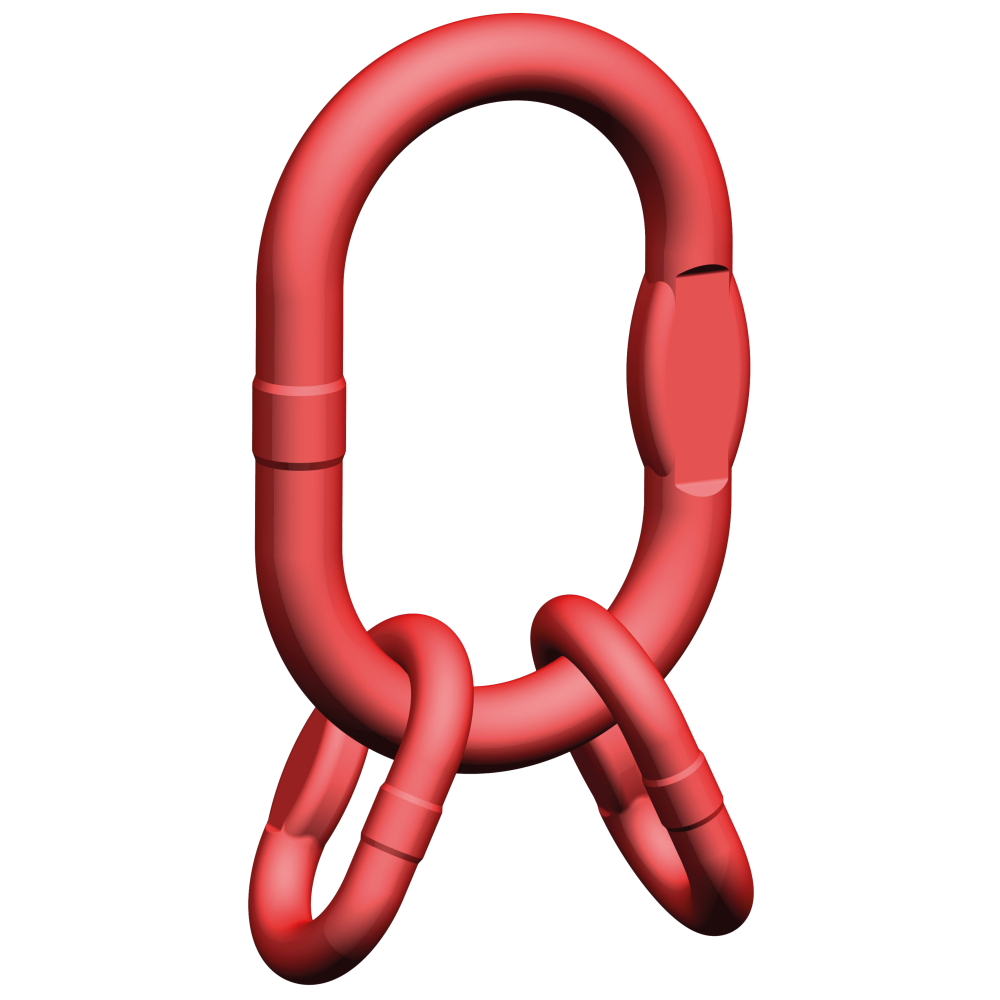

Ogniwo zbiorcze do zawiesi łańcuchowych pewag VW Offshore
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER OFFSHORE
Zespół ogniwa zbiorczego pewag VW Offshore do spawanych układów łańcuchowych z czterema cięgnami. Sześć wykonań, DOR 14,4–85 t przy współczynniku 4:1.
14,4–85 tDOR elementu · dobór offshore osobno6 wykonań w tabeli producenta
Potrzebujesz doboru ogniwa zbiorczego VW?
Prześlij wymagane wykonanie, obciążenie i geometrię połączeń.
Zapytaj CECHO o VW →Zadzwoń: +48 33 825 04 84- Opis produktu
Ogniwo zbiorcze offshore do zawiesi łańcuchowych pewag VW — najważniejsze informacje
PEWAG OFFSHOREKlasa 8Dedykowane wykonanie
DOR ELEMENTU14,4–85 tDobór układu osobno
DOKUMENTACJAWłaściwe wykonanieOznakowanie i świadectwa
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT DO ZASTOSOWAŃ OFFSHORE
Głowica czterocięgnowego układu offshore.
VW Offshore łączy główne ogniwo AW z dwoma ogniwami pośrednimi BW. Zespół jest przeznaczony do budowy spawanych czterocięgnowych układów podnoszenia kontenerów offshore.
Nie należy utożsamiać go ze standardowym VW klasy 10. Oznaczenie wykonania, nośność, dokumentacja i sposób połączenia z cięgnami muszą odpowiadać zastosowaniu offshore.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

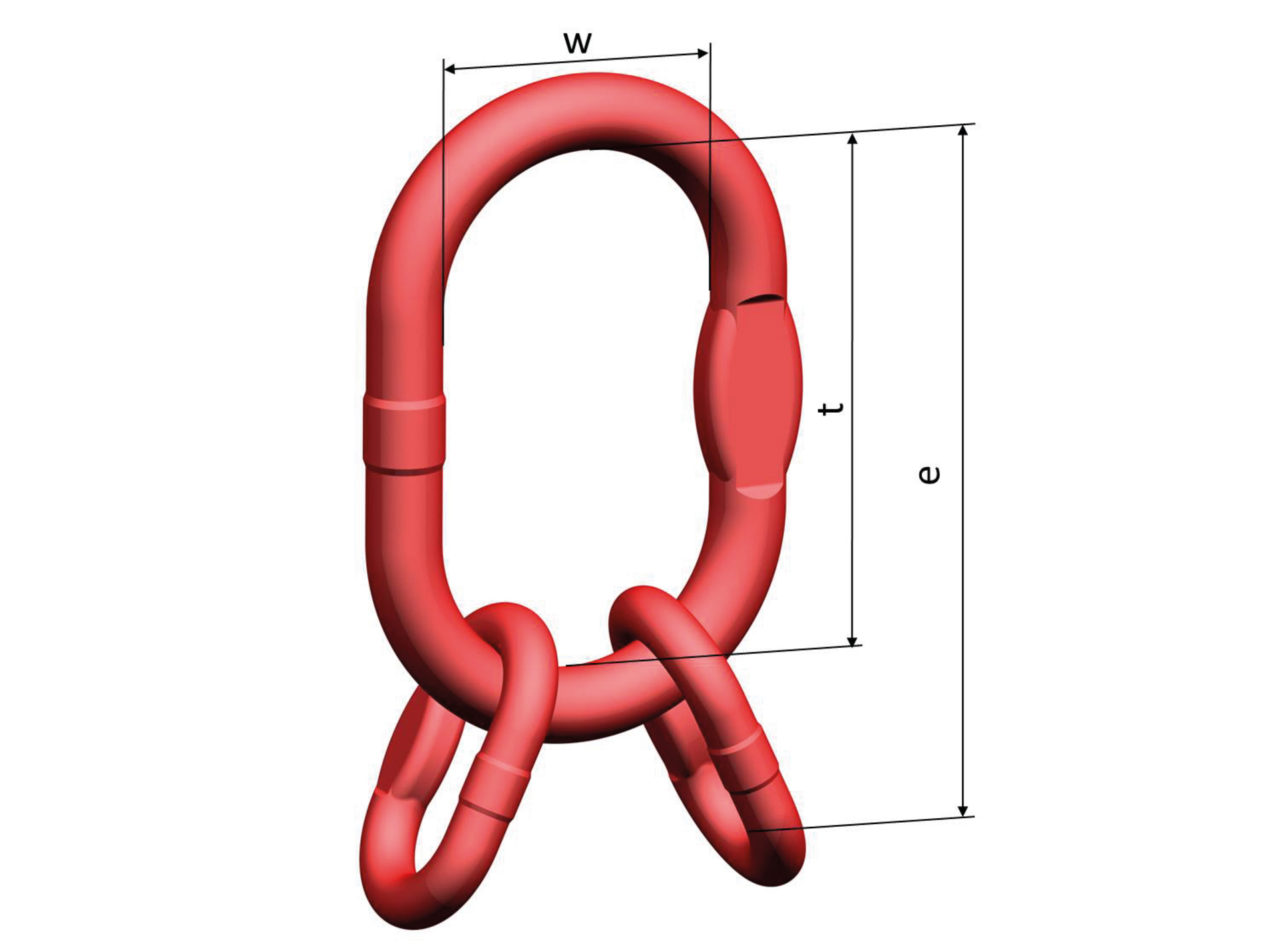

Rysunek wymiarowy i tabela VW
Sprawdź wykonanie offshore, geometrię połączeń oraz nośność wynikającą z dokumentacji kompletnego układu.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR SF4 [t] | Hak DIN 15401 nr | e [mm] | t [mm] | w [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|
| VW 13-DNV 2.7-1 | 14,4 | 10 | 315 | 200 | 110 | 6,36 |
| VW 16-DNV 2.7-1 | 21,8 | 16 | 400 | 260 | 140 | 10,06 |
| VW 19-DNV 2.7-1 | 30,5 | 32 | 500 | 350 | 190 | 22,87 |
| VW 22-DNV 2.7-1 | 40,8 | 32 | 520 | 350 | 190 | 24,79 |
| VW 26-DNV 2.7-1 | 57,6 | 32 | 570 | 400 | 200 | 36 |
| VW 32-DNV 2.7-1 | 85 | 50 | 660 | 460 | 250 | 62 |
DOR w tonach, masa w kg/szt., wymiary w mm. WLL Standard EN określa nośność elementu. Nie jest maksymalną masą kontenera offshore. Dobór kompletnego układu wymaga uwzględnienia jego konfiguracji, kątów i współczynnika zwiększającego obciążenie zgodnie z właściwymi wymaganiami offshore. Źródło: karta producenta pewag VW ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz ogniwo zbiorcze VW do układu.
Prześlij obciążenie, geometrię połączeń i wymagania dokumentacyjne dla zastosowania offshore.
Warunki eksploatacji
Uwzględnij temperaturę, korozję, obciążenia dynamiczne i kąty cięgien. Instrukcja spawanego systemu przewiduje zakres od −20°C do +200°C; dla pojedynczych ogniw głównych i zespołów ogniw dopuszcza −40°C tylko z odpowiednim oznakowaniem. Sprawdź warunki konkretnego wyrobu.
Montaż i dokumentacja
Weryfikuj oznaczenie offshore, zgodność elementów i dokumentację konkretnego układu. Nie spawaj, nie prostuj ani nie zmieniaj obróbki powierzchniowej osprzętu na własną rękę.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja spawanego systemu pewag winner offshore ↗ oraz katalog osprzętu offshore ↗. Wymagane świadectwa i aktualny zakres zatwierdzenia ustal dla konkretnej dostawy; dobór opiera się na oznakowaniu i dokumentacji wyrobu.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta VW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przed każdym użyciem sprawdź oznaczenia, zużycie, odkształcenia i ślady korozji. Kontrolę kompletnego układu przeprowadza osoba kompetentna według właściwej instrukcji, z zapisaniem wyników. Częstotliwość kontroli dobiera się do intensywności pracy i środowiska.
Zobacz zakres serwisu CECHO →PYTANIA O VW
Co sprawdzić przed doborem?
Kto produkuje ogniwo zbiorcze VW?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy VW Offshore służy do układów linowych?
Ta rodzina jest przeznaczona do spawanych układów łańcuchowych. Do lin producent przewiduje odrębną rodzinę VOS Offshore.
Czy mogę użyć tabeli standardowego VW?
Nie. Wykonanie Offshore ma własne parametry i wymagania dokumentacyjne. Dobór musi dotyczyć dokładnie tej rodziny.
Jakie informacje przesłać do wyceny?
Podaj model, ilość, obciążenie, temperaturę, zastosowanie offshore i wymagane świadectwa. Dołącz rysunek połączeń lub dokumentację układu.
