Łańcuch i rozmiar
Przekaż oznaczenie łańcucha i jego średnicę. VLWI 5/6-6 odpowiada rozmiarom 5 i 6, a VLWI 7/8-6 rozmiarom 7 i 8. Zgodność całego połączenia trzeba potwierdzić w systemie producenta.
Koszyk0
Twój koszyk jest pusty ...
- Akcesoria zawiesiowe
- Liny stalowe
- Mocowanie ładunków
- Osłony zawiesi i pasów mocujących
- Punkty mocujące
- Trawersy, suwnice, żurawie
- Punkty kotwiczenia do ochrony przed upadkiem
- Uchwyty, Chwytaki
- Wciągniki, Podnośniki
- Zawiesia łańcuchowe
- Zawiesia linowe
- Zawiesia pasowe tekstylne
- Zawiesia wężowe
- Zblocza, krążki linowe
- Rozwiązania
- Usługi
Strona główna » Produkty » Akcesoria zawiesiowe » Nierdzewne » Ogniwo skracające nierdzewne pewag VLWI
Ogniwo skracające nierdzewne pewag VLWI
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER INOX · KLASA 6
Nierdzewne ogniwo skracające pewag VLWI z ogniwem przejściowym BWI pozwala regulować długość cięgna ogniwo po ogniwie. Pięć wykonań obejmuje DOR 0,9–6,3 t i rozmiary łańcucha od 5/6 do 16.
0,9–6,3 tDopuszczalne obciążenie robocze5 wykonań w tabeli producenta

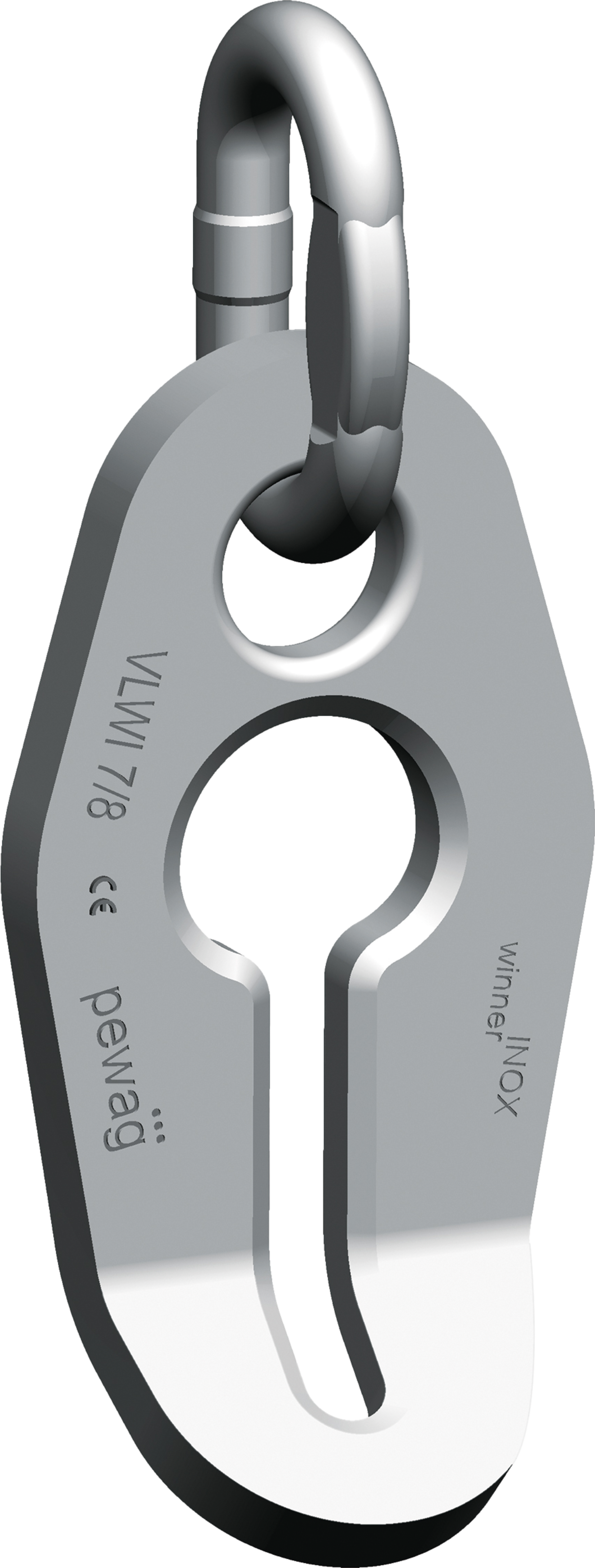

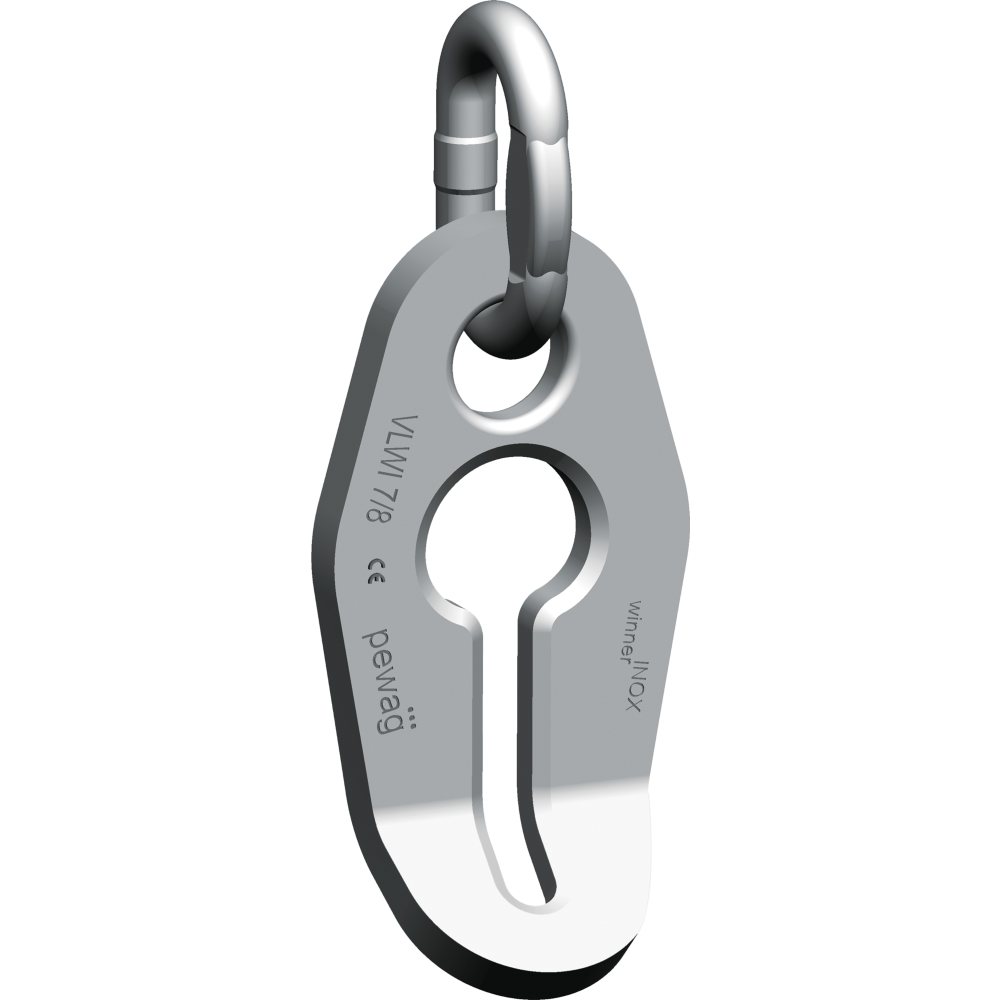

Fotografia przedstawia budowę VLWI. Rozmiar elementu dobieramy do właściwego łańcucha.
Potrzebujesz doboru ogniwa skracającego VLWI?
Podaj oznaczenie łańcucha, wymagany DOR i warunki pracy.
Zapytaj CECHO o VLWI →Zadzwoń: +48 33 825 04 84- Opis produktu
Ogniwo skracające pewag VLWI — najważniejsze informacje
PEWAG WINNER INOXKlasa 6Do łańcuchów nierdzewnych
ZAKRES DOR0,9–6,3 tPięć wykonań VLWI
REGULACJAOgniwo po ogniwieWspawane ogniwo BWI
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
SKRACANIE ŁAŃCUCHA NIERDZEWNEGO
Dopasuj długość cięgna do punktów podnoszenia.
VLWI służy do skracania łańcuchów nierdzewnych w systemie pewag winner inox. Zintegrowane, wspawane ogniwo przejściowe BWI umożliwia połączenie elementu z zestawem; konstrukcja pozwala również doposażyć istniejący system montowany mechanicznie.
Długość roboczą zmienia się skokowo, o kolejne ogniwa łańcucha. W prawidłowym położeniu ciężar łańcucha utrzymuje go w części blokującej skracacza. Przed obciążeniem trzeba sprawdzić osadzenie ogniwa i ułożenie skróconego odcinka zgodnie z instrukcją producenta.
VLWI znajduje zastosowanie m.in. w instalacjach wodnych i ściekowych. Odporność na określone chemikalia i możliwość kontaktu z produktami spożywczymi wymagają sprawdzenia rzeczywistych warunków pracy. Nie dobieraj elementu wyłącznie na podstawie określenia „nierdzewny”.
Zobacz osprzęt nierdzewny →DANE TECHNICZNE PEWAG

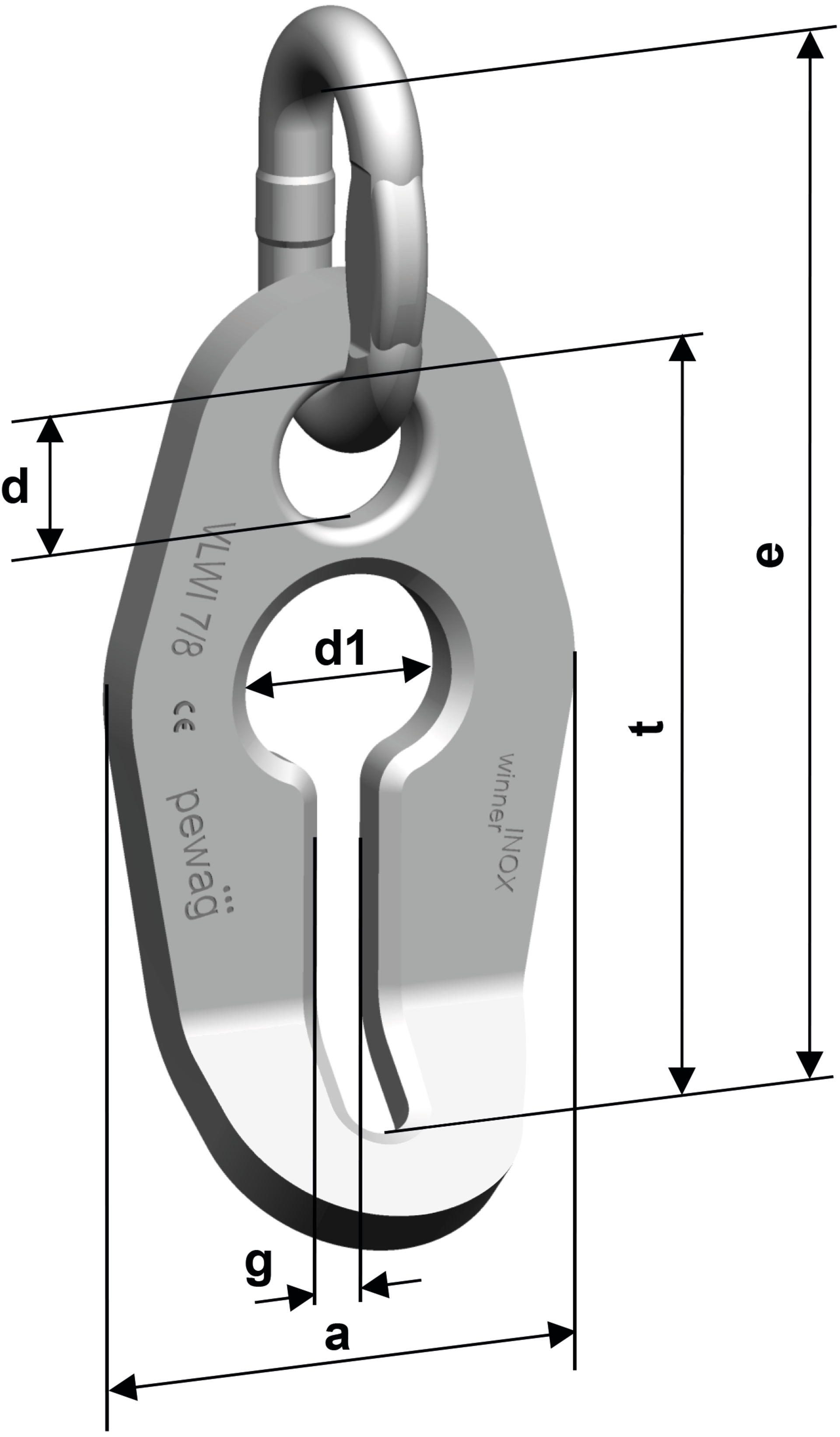

Rysunek wymiarowy i tabela VLWI
Parametry pięciu wykonań według aktualnej tabeli pewag, z DOR przeliczonym na tony. Zachowano oznaczenia e i e1 ze źródłowej tabeli; ich odpowiedniki na rysunku wyjaśnia podpis.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | e [mm] | e1 [mm] | a [mm] | d [mm] | d1 [mm] | g [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| VLWI 5/6-6 | 0,9 | 80 | 114 | 52 | 16 | 26 | 8 | 0,22 |
| VLWI 7/8-6 | 1,6 | 111 | 156 | 68 | 22 | 34 | 11 | 0,57 |
| VLWI 10-6 | 2,5 | 133 | 186 | 86 | 27 | 40 | 12 | 1,06 |
| VLWI 13-6 | 4,25 | 169 | 242 | 108 | 32 | 52 | 16 | 2,22 |
| VLWI 16-6 | 6,3 | 204 | 284 | 134 | 38 | 64 | 20 | 4,16 |
DOR w tonach, wymiary w mm, masa w kg/szt. DOR elementu nie jest automatycznie DOR całego zawiesia. Uwzględnij łańcuch, pozostałe komponenty, konfigurację oraz warunki pracy. Źródło: karta producenta pewag VLWI ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz rozmiar VLWI do właściwego łańcucha.
Liczą się średnica, klasa i geometria ogniw oraz wymagane obciążenie.
Długość i konfiguracja
Podaj liczbę cięgien, obciążenie i potrzebny zakres skrócenia. DOR 0,9–6,3 t dotyczy elementów z tabeli; dopuszczalne obciążenie kompletnego zawiesia wynika także z pozostałych części i kątów pracy.
Medium i temperatura
Podaj medium, stężenie, temperaturę oraz środki do mycia. Materiały ogniwa BWI i korpusu skracacza różnią się; dobór odporności musi uwzględniać cały element.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
VLWI ma oznaczenie producenta i CE. Korpus skracacza wykonano ze stali 1.4571 (AISI 316 Ti). Ogniwo w rozmiarze 5/6-6 jest ze stali 1.4404 (AISI 316 L), a w rozmiarach 7/8-6 do 16-6 ze stali 1.4462 (AISI F51 / AISI 318 LN), zgodnie z katalogiem pewag. Stosuj instrukcję właściwą dla systemu winner inox.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta VLWI i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przed pracą sprawdź oznaczenia, ogniwo BWI, korpus i szczelinę blokującą. Zużycie, deformacja, pęknięcia lub korozja mogą zmienić sposób osadzenia łańcucha. Nie powiększaj szczeliny i nie dopasowuj elementu przez szlifowanie lub samodzielne spawanie.
Zobacz zakres serwisu CECHO →PYTANIA O VLWI
Co sprawdzić przed doborem?
Kto produkuje ogniwo skracające VLWI?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Jak VLWI reguluje długość cięgna?
Skracanie odbywa się skokowo, ogniwo po ogniwie. Prawidłowo ułożony łańcuch jest utrzymywany w części blokującej przez swój ciężar; sposób założenia musi odpowiadać instrukcji producenta.
Czy VLWI można dodać do istniejącego zawiesia?
Producent przewiduje doposażanie systemu montowanego mechanicznie. Najpierw trzeba potwierdzić zgodność rozmiaru, klasy i wszystkich połączeń.
Czy VLWI 5/6-6 zawsze daje zawiesiu DOR 0,9 t?
Nie. To DOR samego elementu. Przykładowo łańcuch o mniejszej nośności może ograniczać nośność całego zestawu; istotna jest również konfiguracja i kąt pracy.
Dlaczego tabela i rysunek mają różne oznaczenia długości?
Tabela producenta używa e i e1, a rysunek t i e. Krótszy wymiar korpusu to e w tabeli i t na rysunku; dłuższy wymiar z ogniwem to e1 w tabeli i e na rysunku.
Jakie informacje przesłać do wyceny?
Podaj symbol i średnicę łańcucha, liczbę cięgien, obciążenie, wymagane skrócenie i środowisko pracy.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz ogniwo skracające VLWI z CECHO.
Prześlij oznaczenie łańcucha i zdjęcie obecnego zestawu. CECHO dobierze rozmiar VLWI oraz zgodne elementy połączenia.
Wyślij zapytanie o VLWI →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
