Ogniwo przejściowe BW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · OGNIWA KLASY 10
Ogniwo przejściowe BW pewag winner klasy 10 do połączeń w zawiesiach i zestawach ogniw. Aktualne wykonania, wymiary i dobór do systemu montażu.
1–64 tDOR według tabeli dla 0–45°16 wykonań w tabeli producenta

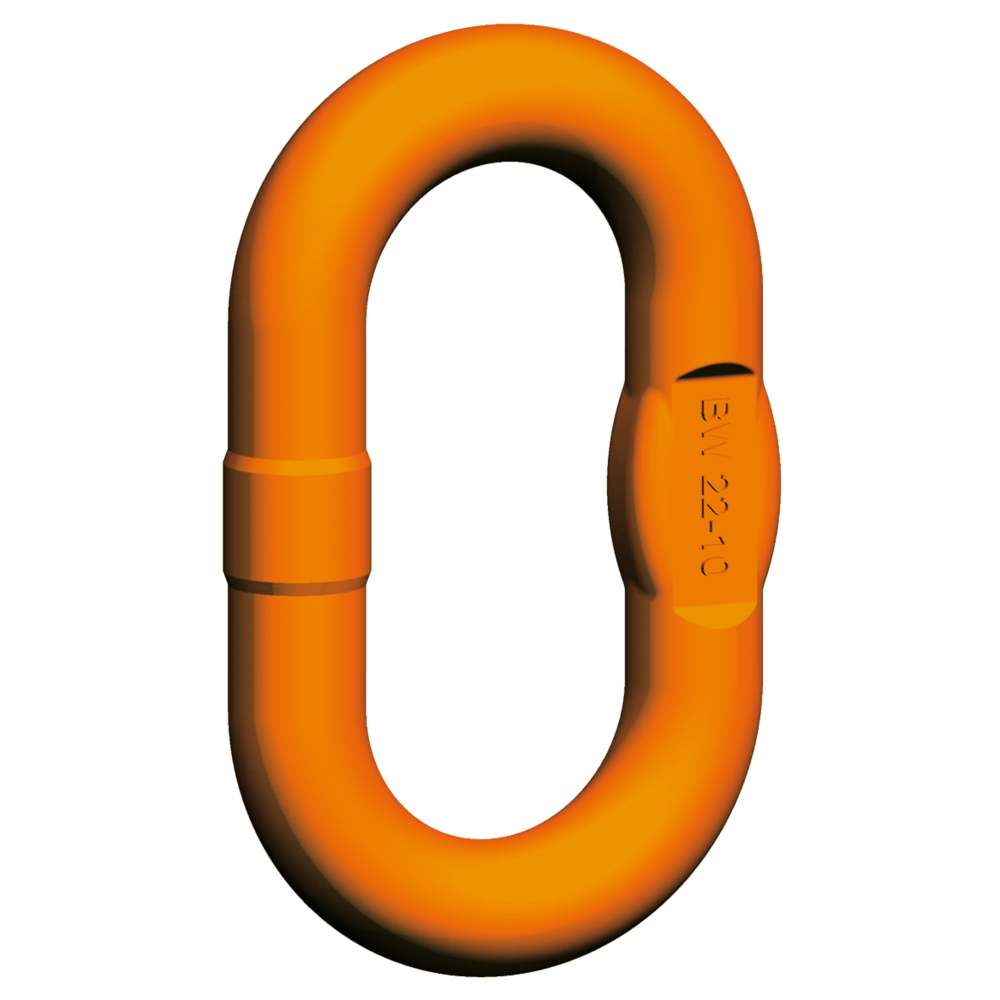

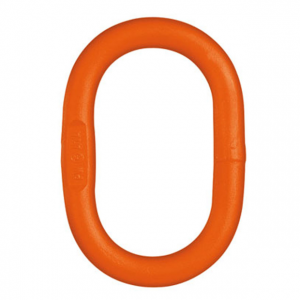

Oryginalna grafika pewag BW.
Potrzebujesz doboru ogniwa BW?
Podaj oznaczenia łączonych elementów, średnicę łańcucha i system montażu.
Zapytaj CECHO o BW →Zadzwoń: +48 33 825 04 84- Opis produktu
Ogniwo pewag BW — najważniejsze informacje
PEWAG WINNERKlasa 10Ogniwo przejściowe
ZASTOSOWANIEŁączenie elementówOgniwo przejściowe lub końcowe
DOKUMENTACJAEN 1677-4Parametry klasy 10 · CE
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OGNIWO PRZEJŚCIOWE · DOBÓR DO SYSTEMU ZAWIESIA
Połączenie ogniwa głównego, łańcucha i osprzętu.
BW jest ogniwem przejściowym pewag winner, stosowanym między innymi w zestawach ogniw zbiorczych. W zawiesiach spawanych może łączyć ogniwo główne z łańcuchem albo łańcuch z hakiem; producent przewiduje także funkcję ogniwa końcowego.
Dobór obejmuje oznaczenie wykonania, DOR i geometrię połączenia. Instrukcja wskazuje BW 8, BW 23, BW 27 i BW 45 wyłącznie do systemów spawanych. Zawiesia spawane mogą być wykonywane tylko przez pewag.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

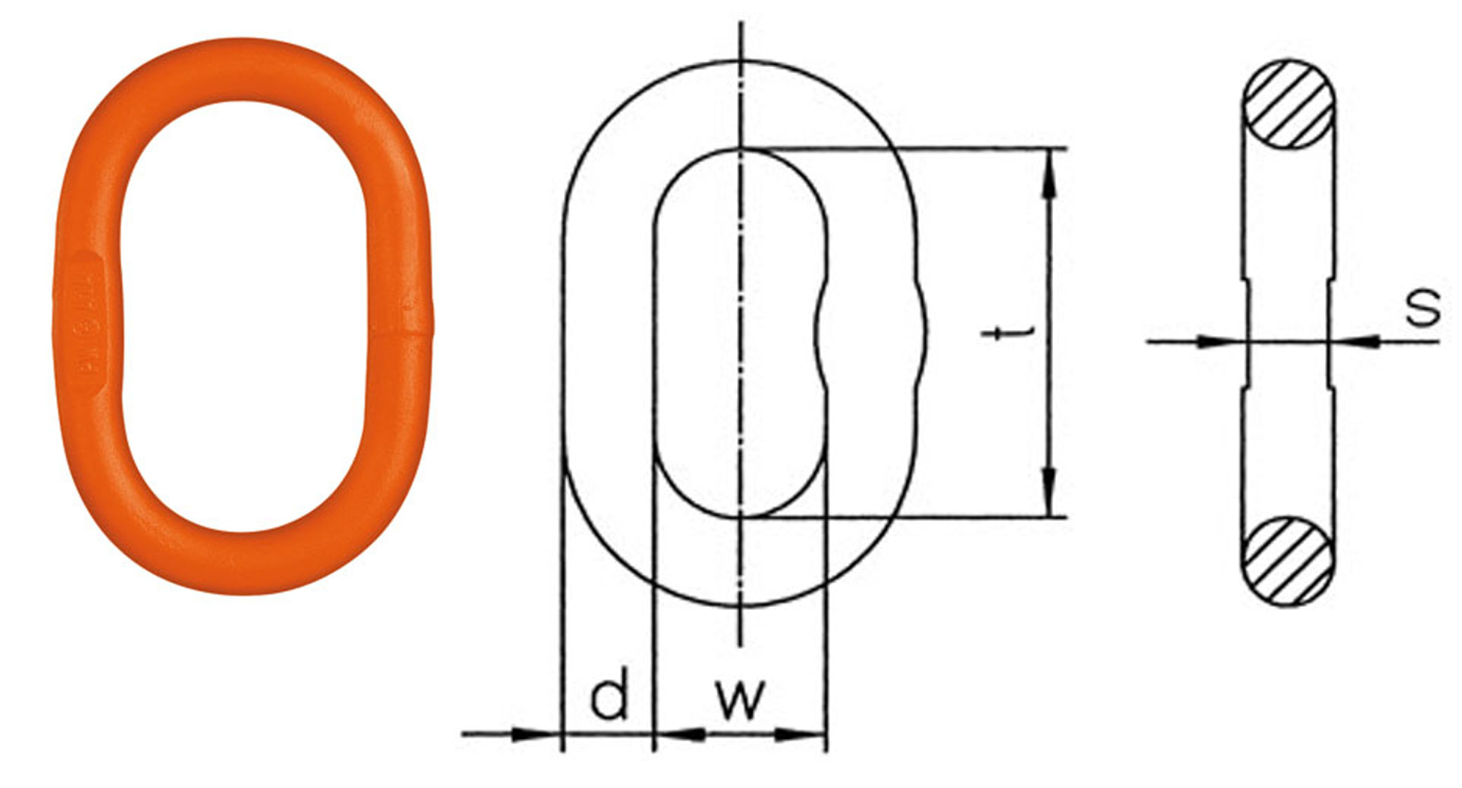

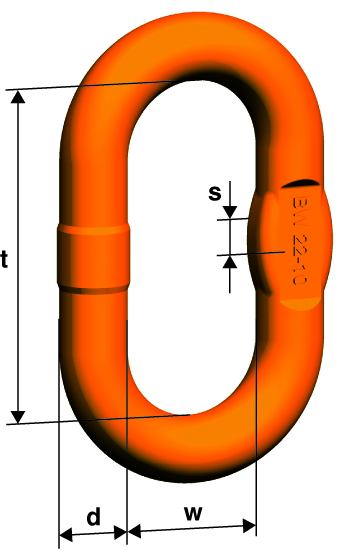

Rysunek wymiarowy i tabela BW
Szesnaście aktualnych wykonań BW. Kolumna łańcucha odwzorowuje przypisanie producenta dla BW I/II; kreska oznacza brak podanej wartości, nie zgodność z dowolną średnicą.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR 0–45° [t] | d [mm] | t [mm] | w [mm] | s [mm] | Masa [kg/szt.] | Łańcuch I/II [mm] |
|---|---|---|---|---|---|---|---|
| BW 7 | 1 | 7 | 36 | 16 | - | 0,03 | 5 |
| BW 8 | 1,4 | 8 | 36 | 16 | - | 0,05 | 6 |
| BW 9 | 1,9 | 9 | 44 | 20 | - | 0,07 | 7 |
| BW 10 | 2,5 | 10 | 44 | 20 | - | 0,09 | 8 |
| BW 13 | 4 | 13 | 54 | 25 | 10 | 0,17 | 10 |
| BW 16 | 6,7 | 17 | 70 | 34 | 14 | 0,39 | 13 |
| BW 20 | 10 | 20 | 85 | 40 | 14 | 0,63 | 16 |
| BW 22 | 12,5 | 23 | 115 | 50 | 17 | 1,16 | - |
| BW 23 | 14 | 23 | 115 | 45 | 17 | 1,16 | 19 |
| BW 26 | 16,2 | 27 | 140 | 65 | 20 | 1,92 | - |
| BW 27 | 19 | 27 | 140 | 55 | 20 | 1,92 | 22 |
| BW 32 | 26,5 | 33 | 150 | 70 | 26 | 3,16 | 26 |
| BW 36 | 31 | 36 | 170 | 75 | - | 4,35 | - |
| BW 40 | 40,4 | 40 | 170 | 80 | - | 4,12 | 32 |
| BW 45 | 42,4 | 45 | 170 | 80 | - | 7,15 | - |
| BW 50 | 64 | 50 | 200 | 100 | - | 10,58 | - |
DOR w tonach według tabeli producenta dla 0–45°. DOR całego zawiesia wymaga odrębnego doboru. Wymiary i średnica łańcucha w mm, masa w kg/szt. Kreska oznacza brak podanej wartości. BW 8, BW 23, BW 27 i BW 45 — wyłącznie do systemów spawanych według instrukcji pewag. Źródło: karta producenta pewag BW ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz BW do konkretnego połączenia.
CECHO pomoże dobrać BW do funkcji w zawiesiu i połączonych komponentów.
Zgodność wymiarów
Porównaj prześwit t × w i przekrój d z łączonymi elementami. Ogniwa muszą przenosić równomierne obciążenie wzdłużne, a konfiguracja całego zawiesia wymaga osobnego doboru nośności.
System i kontrola
Potwierdź system montażu i szczególne ograniczenia BW 8, 23, 27 oraz 45. Instrukcja przewiduje maksymalne nachylenie cięgien 60° względem osi podłużnej; wartości tabeli dotyczą zakresu 0–45°.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
pewag potwierdza EN 1677-4 z wartościami mechanicznymi klasy 10, CE i dopuszczenie BG. Instrukcja winner G10 opisuje funkcję BW oraz oznacza wykonania dopuszczone wyłącznie w systemach spawanych.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta BW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Do oceny prześlij pełne oznaczenie BW i zdjęcia połączenia. Sprawdza się zużycie przekroju, odkształcenia, powierzchnię oraz zgodność elementów. Ogniw nie prostuje się ani nie naprawia samodzielnie przez spawanie.
Zobacz zakres serwisu CECHO →PYTANIA O BW
Co sprawdzić przed doborem?
Kto produkuje ogniwo BW?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Do czego służy BW?
To ogniwo przejściowe do połączeń w zawiesiach i zestawach ogniw. W systemie spawanym może łączyć ogniwo główne z łańcuchem albo łańcuch z hakiem oraz pełnić funkcję ogniwa końcowego.
Które wykonania są tylko do systemów spawanych?
Instrukcja pewag wskazuje BW 8, BW 23, BW 27 i BW 45. Zawiesia spawane mogą być wykonywane wyłącznie przez pewag.
Czy BW 22 i BW 23 są zamienne?
Nie należy tego zakładać. Mają różne DOR, szerokości w oraz ograniczenia zastosowania. Dobiera się pełne oznaczenie do konkretnego systemu i komponentów.
Jakie informacje przesłać do wyceny?
Podaj funkcję ogniwa, symbole łączonych elementów, średnicę łańcucha, DOR oraz system montażu. Dołącz zdjęcia istniejącego połączenia.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz ogniwo BW z CECHO.
Prześlij symbole komponentów i zdjęcia połączenia. Dobierzemy właściwe wykonanie BW i przygotujemy ofertę dla firmy.
Wyślij zapytanie o BW →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
