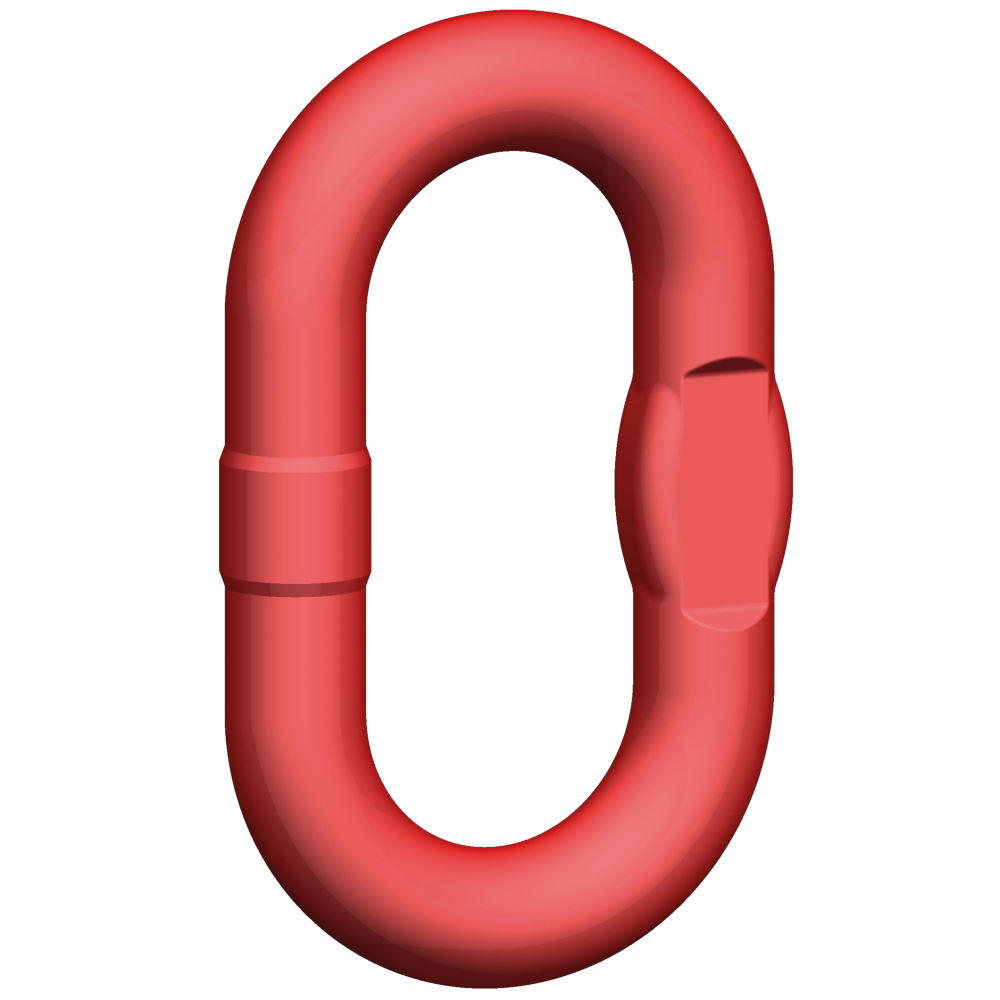

Ogniwo pośrednie pewag BW Offshore
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER OFFSHORE
Ogniwo pośrednie pewag BW Offshore do spawanych układów łańcuchowych. Dziesięć rozmiarów, DOR 2–63 t przy współczynniku bezpieczeństwa 4:1.
2–63 tDOR elementu · dobór offshore osobno10 wykonań w tabeli producenta
Potrzebujesz doboru ogniwa pośredniego BW?
Prześlij wymagane wykonanie, obciążenie i geometrię połączeń.
Zapytaj CECHO o BW →Zadzwoń: +48 33 825 04 84- Opis produktu
Ogniwo pośrednie offshore pewag BW — najważniejsze informacje
PEWAG OFFSHOREKlasa 8Dedykowane wykonanie
DOR ELEMENTU2–63 tDobór układu osobno
DOKUMENTACJAWłaściwe wykonanieOznakowanie i świadectwa
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT DO ZASTOSOWAŃ OFFSHORE
Łącznik między cięgnem a ogniwem zbiorczym.
BW Offshore łączy poszczególne cięgna łańcuchowe i stanowi ogniwo pośrednie w czterocięgnowych zespołach VW Offshore. Jest częścią spawanego systemu, a nie rozpinaną złączką do montażu w terenie.
Wymiary d, t i w służą do sprawdzenia dopasowania połączeń. Ogniwo musi pracować bez zakleszczenia, nacisku bocznego i zginania.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

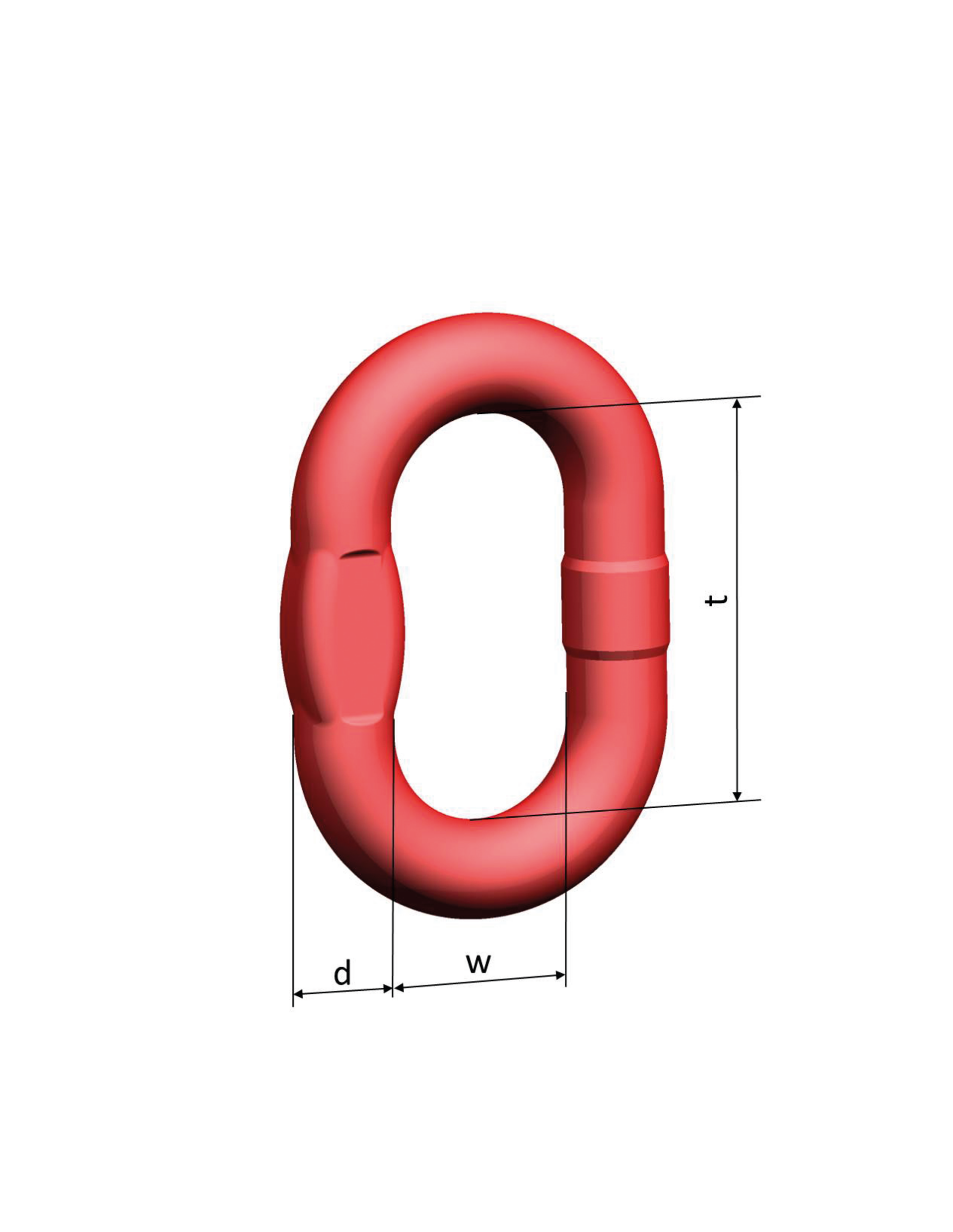

Rysunek wymiarowy i tabela BW
Sprawdź wykonanie offshore, geometrię połączeń oraz nośność wynikającą z dokumentacji kompletnego układu.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR SF4 [t] | Siła próbna [kN] | Siła zrywająca SF4 [kN] | d [mm] | t [mm] | w [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|
| BW 10-DNV 2.7-1 | 2 | 49,1 | 78,6 | 10 | 44 | 20 | 0,09 |
| BW 13-DNV 2.7-1 | 3,15 | 77,3 | 124 | 13 | 54 | 25 | 0,17 |
| BW 16-DNV 2.7-1 | 5,4 | 133 | 212 | 17 | 70 | 34 | 0,36 |
| BW 20-DNV 2.7-1 | 8,5 | 208 | 334 | 20 | 85 | 40 | 0,68 |
| BW 22-DNV 2.7-1 | 11,4 | 280 | 447 | 23 | 115 | 50 | 1,16 |
| BW 26-DNV 2.7-1 | 16 | 392 | 628 | 27 | 140 | 65 | 1,92 |
| BW 32-DNV 2.7-1 | 22,4 | 549 | 879 | 33 | 150 | 70 | 3,16 |
| BW 36-DNV 2.7-1 | 30 | 736 | 1177 | 36 | 170 | 75 | 4,12 |
| BW 45-DNV 2.7-1 | 42,4 | 1040 | 1664 | 45 | 170 | 80 | 7,15 |
| BW 50-DNV 2.7-1 | 63 | 1545 | 2472 | 50 | 200 | 100 | 10,8 |
DOR w tonach, masa w kg/szt., wymiary w mm. WLL Standard EN określa nośność elementu. Nie jest maksymalną masą kontenera offshore. Dobór kompletnego układu wymaga uwzględnienia jego konfiguracji, kątów i współczynnika zwiększającego obciążenie zgodnie z właściwymi wymaganiami offshore. Źródło: karta producenta pewag BW ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz ogniwo pośrednie BW do układu.
Prześlij obciążenie, geometrię połączeń i wymagania dokumentacyjne dla zastosowania offshore.
Warunki eksploatacji
Uwzględnij temperaturę, korozję, obciążenia dynamiczne i kąty cięgien. Instrukcja spawanego systemu przewiduje zakres od −20°C do +200°C; dla pojedynczych ogniw głównych i zespołów ogniw dopuszcza −40°C tylko z odpowiednim oznakowaniem. Sprawdź warunki konkretnego wyrobu.
Montaż i dokumentacja
Weryfikuj oznaczenie offshore, zgodność elementów i dokumentację konkretnego układu. Nie spawaj, nie prostuj ani nie zmieniaj obróbki powierzchniowej osprzętu na własną rękę.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja spawanego systemu pewag winner offshore ↗ oraz katalog osprzętu offshore ↗. Wymagane świadectwa i aktualny zakres zatwierdzenia ustal dla konkretnej dostawy; dobór opiera się na oznakowaniu i dokumentacji wyrobu.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta BW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przed każdym użyciem sprawdź oznaczenia, zużycie, odkształcenia i ślady korozji. Kontrolę kompletnego układu przeprowadza osoba kompetentna według właściwej instrukcji, z zapisaniem wyników. Częstotliwość kontroli dobiera się do intensywności pracy i środowiska.
Zobacz zakres serwisu CECHO →PYTANIA O BW
Co sprawdzić przed doborem?
Kto produkuje ogniwo pośrednie BW?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy BW Offshore jest rozpinane?
Nie. To ogniwo pośrednie do systemu spawanego. Nie jest złączką do samodzielnego otwierania i zamykania.
Czy BW może tworzyć część zespołu VW?
Tak. Jest stosowane jako ogniwo pośrednie w zespołach VW Offshore. Dobór musi odpowiadać dokumentacji całego zespołu.
Jakie informacje przesłać do wyceny?
Podaj model, ilość, obciążenie, temperaturę, zastosowanie offshore i wymagane świadectwa. Dołącz rysunek połączeń lub dokumentację układu.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz ogniwo pośrednie BW z CECHO.
CECHO pomaga dobrać oryginalne elementy pewag do warunków pracy i wymagań dokumentacyjnych offshore.
Wyślij zapytanie o BW →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
