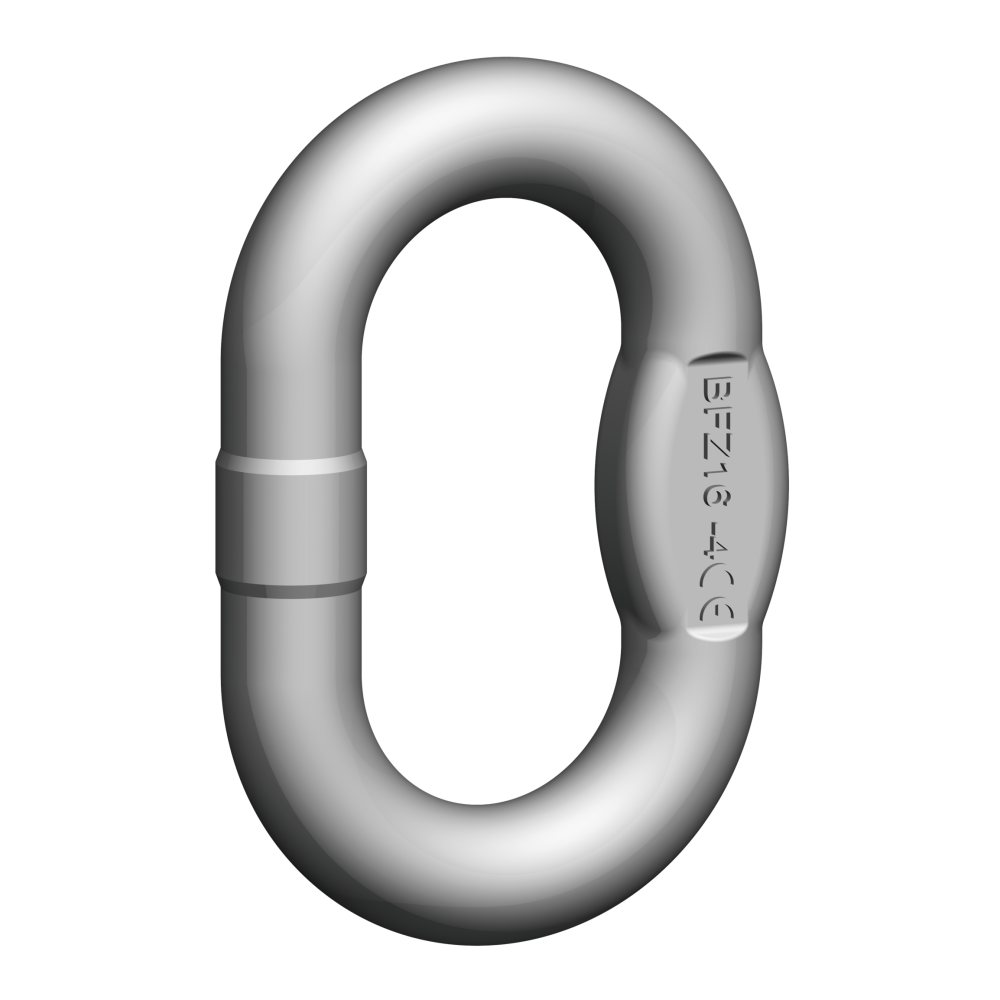

Ogniwo pośrednie do ocynkowni pewag BWF
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER FIRE · DO OCYNKOWNI
Ogniwo pośrednie pewag BWF łączy łańcuch KWF z ogniwem głównym lub hakiem w spawanym systemie winner fire. Sześć wykonań o DOR 0,5–4 t.
0,5–4 tDopuszczalne obciążenie robocze6 wykonań w tabeli producenta
Potrzebujesz doboru ogniwa pośredniego BWF?
Prześlij obciążenie, wymiary połączeń i warunki pracy w ocynkowni.
Zapytaj CECHO o BWF →Zadzwoń: +48 33 825 04 84- Opis produktu
Ogniwo pośrednie do ocynkowni pewag BWF — najważniejsze informacje
PEWAG WINNER FIREDo ocynkowniOsobny system osprzętu
DOR0,5–4 tWedług wykonania
PROCES CYNKOWANIADo 475°CW kąpieli cynkowej
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT DO CYNKOWANIA OGNIOWEGO
Połączenia elementów systemu winner fire.
BWF jest ogniwem przejściowym przeznaczonym do wbudowania w specjalne zawiesie pracujące w ocynkowni. Może łączyć ogniwo zbiorcze z łańcuchem albo łańcuch z hakiem; instrukcja przewiduje również zastosowanie jako ogniwo końcowe.
Spawanie i późniejszą obróbkę cieplną może wykonywać wyłącznie pewag. BWF nie jest rozpinaną złączką do montażu na stanowisku użytkownika.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

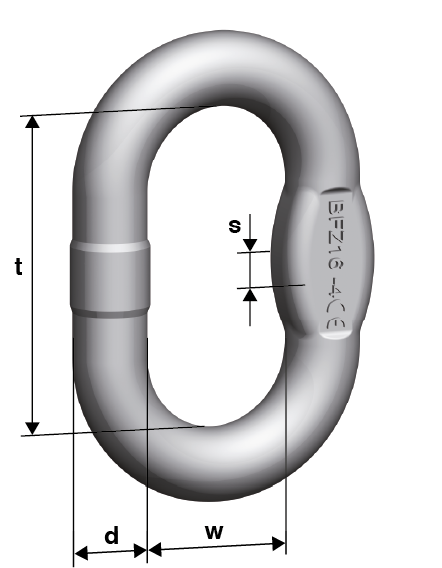

Rysunek wymiarowy i tabela BWF
Dobierz rozmiar do obciążenia, geometrii połączeń i warunków procesu cynkowania.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] 0–45° | d [mm] | t [mm] | w [mm] | s [mm] | Masa [kg/szt.] | Łańcuch 1/2 cięgna [mm] |
|---|---|---|---|---|---|---|---|
| BWF 10 | 0,5 | 10 | 44 | 20 | — | 0,09 | 8 |
| BWF 13 | 0,8 | 13 | 54 | 25 | 10 | 0,17 | 10 |
| BWF 16 | 1,325 | 17 | 70 | 34 | 14 | 0,39 | 13 |
| BWF 20 | 2 | 20 | 85 | 40 | 14 | 1 | 16 |
| BWF 23 | 3,15 | 23 | 115 | 45 | 17 | 1,16 | 20 |
| BWF 27 | 4 | 27 | 140 | 55 | 20 | 1,92 | 22 |
DOR = dopuszczalne obciążenie robocze, podane w tonach. Masa w kg/szt., wymiary w mm. DOR kompletnego układu zależy także od liczby cięgien i ich kąta β względem pionu. Znak — oznacza brak wartości w tabeli producenta. Źródło: karta producenta pewag BWF ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz ogniwo pośrednie BWF do procesu.
Podaj obciążenie, geometrię połączeń, temperatury i skład kąpieli oraz sposób podwieszenia.
Warunki kąpieli
Instrukcja dopuszcza kąpiel trawiącą z 15% kwasem solnym do 30°C oraz kąpiel cynkową do 475°C. Nie rozszerzaj tych warunków na inne chemikalia ani większe stężenia. Ubytki materiału wymagają regularnej kontroli.
Montaż i kontrola
System spawany winner fire kompletuje i naprawia pewag. Nie spawaj, nie prostuj i nie poddawaj elementów własnej obróbce cieplnej. Nie rozłączaj siłą elementów sklejonych cynkiem.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Przed zastosowaniem zapoznaj się z instrukcją konkretnego modelu oraz całego układu. Instrukcja pewag BWF ↗. Nośność w warunkach ograniczonych wymaga uwzględnienia wszystkich odpowiednich współczynników producenta.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta BWF i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Oględziny wykonuj przed każdym użyciem. Instrukcja wymaga kontroli przez osobę kompetentną co najmniej co 14 dni, a przy intensywnej eksploatacji częściej. Do kontroli osprzęt musi być wolny od cynku, korozji i zanieczyszczeń. Nie wykonuj prób obciążeniowych używanego osprzętu — producent wskazuje ryzyko korozji naprężeniowej.
Zobacz zakres serwisu CECHO →PYTANIA O BWF
Co sprawdzić przed doborem?
Kto produkuje ogniwo pośrednie BWF?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy BWF jest rozpinaną złączką?
Nie. Jest elementem spawanego systemu winner fire, wykonywanego przez pewag.
Czy DOR BWF określa nośność każdego połączenia?
Nie samodzielnie. Trzeba uwzględnić także nośność łańcucha, pozostałych elementów, liczbę cięgien oraz warunki i kąty pracy.
Jakie informacje przesłać do wyceny?
Prześlij wymagany model, ilość, obciążenie, parametry kąpieli i rysunek lub zdjęcie układu podnoszenia.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz ogniwo pośrednie BWF z CECHO.
CECHO pomaga dobrać oryginalny osprzęt pewag winner fire do parametrów procesu i układu podnoszenia.
Wyślij zapytanie o BWF →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
