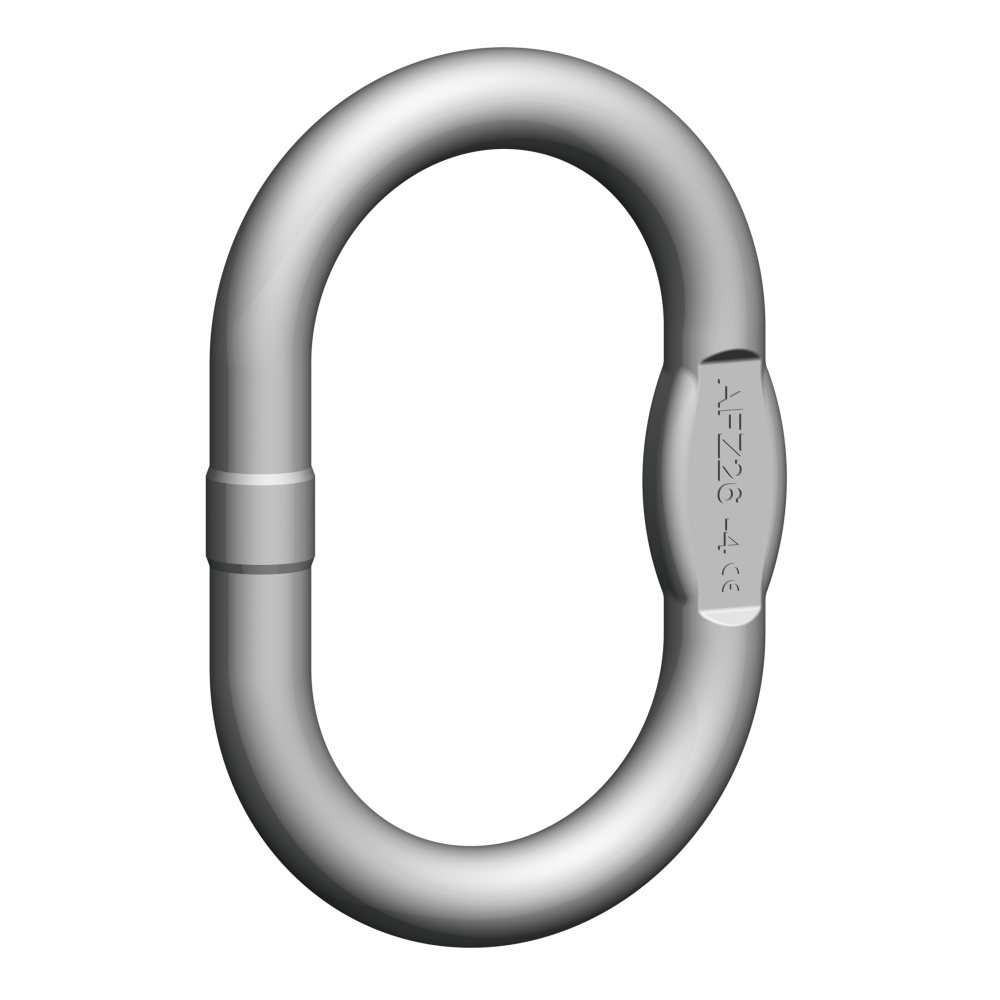

Ogniwo główne do ocynkowni pewag AWF
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER FIRE · DO OCYNKOWNI
Ogniwo główne pewag AWF winner fire służy do połączenia specjalnego zawiesia do ocynkowni z hakiem dźwignicy. Osiem wykonań, DOR 0,5–8 t.
0,5–8 tDopuszczalne obciążenie robocze8 wykonań w tabeli producenta
Potrzebujesz doboru ogniwa głównego AWF?
Prześlij obciążenie, wymiary połączeń i warunki pracy w ocynkowni.
Zapytaj CECHO o AWF →Zadzwoń: +48 33 825 04 84- Opis produktu
Ogniwo główne do ocynkowni pewag AWF — najważniejsze informacje
PEWAG WINNER FIREDo ocynkowniOsobny system osprzętu
DOR0,5–8 tWedług wykonania
PROCES CYNKOWANIADo 475°CW kąpieli cynkowej
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT DO CYNKOWANIA OGNIOWEGO
Połączenie zawiesia z hakiem w procesie cynkowania.
AWF jest elementem spawanego systemu pewag winner fire. Stosuje się je jako ogniwo główne w układach jedno- i dwucięgnowych, a z odpowiednimi ogniwami pośrednimi także w zespołach trzy- i czterocięgnowych. Może pełnić funkcję ogniwa końcowego.
Wymiary wewnętrzne t i w oraz numer haka DIN 15401 pomagają sprawdzić osadzenie ogniwa w siodle haka. Obciążenie powinno działać w płaszczyźnie i wzdłuż ogniwa; element musi swobodnie ustawiać się w kierunku siły.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

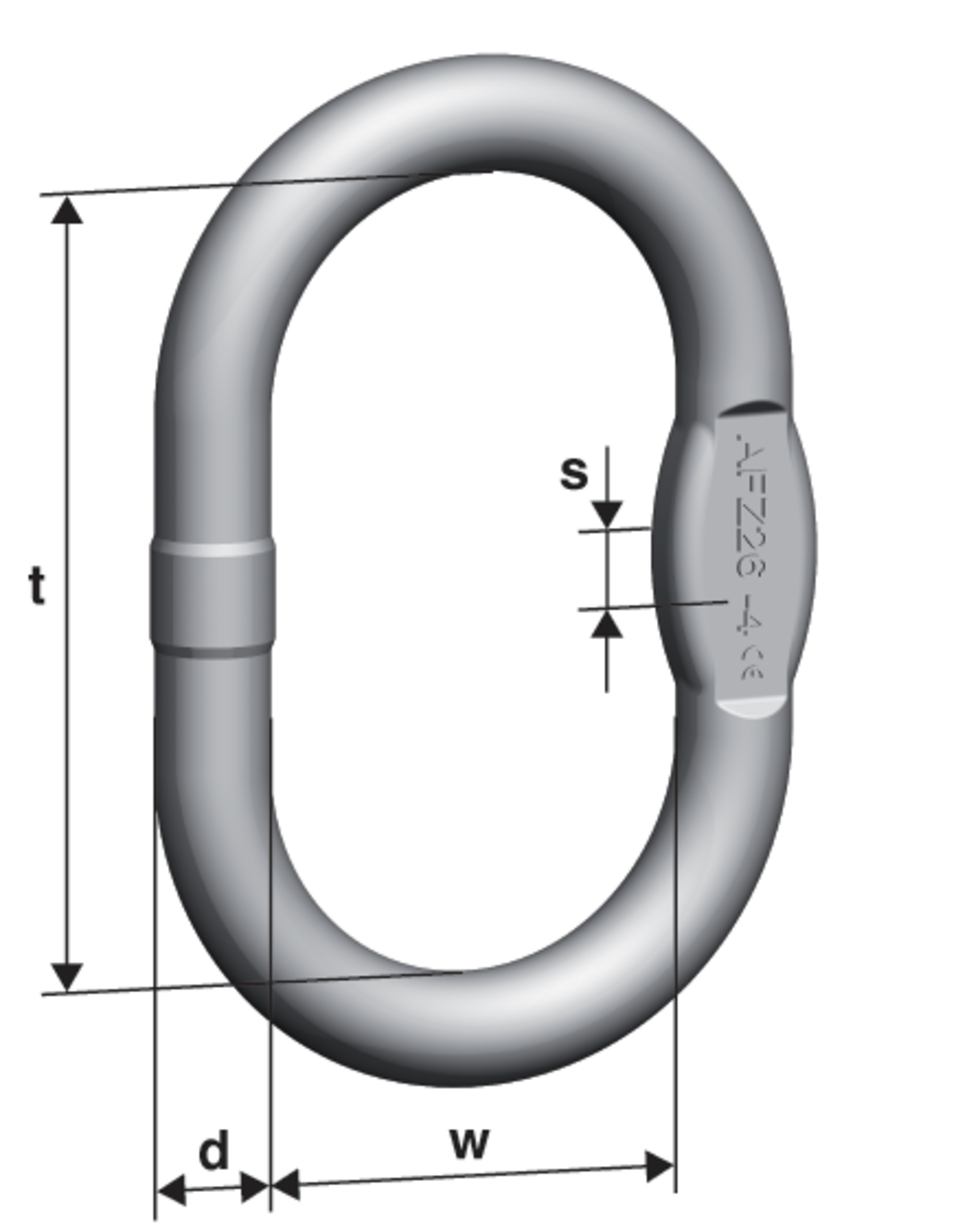

Rysunek wymiarowy i tabela AWF
Dobierz rozmiar do obciążenia, geometrii połączeń i warunków procesu cynkowania.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] 0–45° | Hak pojedynczy DIN 15401 nr | d [mm] | t [mm] | w [mm] | s [mm] | Masa [kg/szt.] | Łańcuch 1 cięgno [mm] | Łańcuch 2 cięgna [mm] |
|---|---|---|---|---|---|---|---|---|---|
| AWF 16 | 0,5 | 2,5 | 16 | 110 | 60 | 14 | 0,53 | 8 | - |
| AWF 18 | 0,8 | 5 | 19 | 135 | 75 | 14 | 0,92 | 10 | 8 |
| AWF 22 | 1,325 | 6 | 23 | 160 | 90 | 17 | 1,6 | 13 | 10 |
| AWF 26 | 2 | 8 | 27 | 180 | 100 | 20 | 2,46 | 16 | 13 |
| AWF 32 | 3,15 | 10 | 33 | 200 | 110 | 26 | 4,14 | 20 | 16 |
| AWF 36 | 4,25 | 16 | 36 | 260 | 140 | 29 | 6,22 | 22 | 20 |
| AWF 45 | 5,9 | 25 | 45 | 340 | 180 | — | 12,82 | — | 22 |
| AWF 50 | 8 | 32 | 50 | 350 | 190 | 43 | 16,55 | — | — |
DOR = dopuszczalne obciążenie robocze, podane w tonach. Masa w kg/szt., wymiary w mm. DOR kompletnego układu zależy także od liczby cięgien i ich kąta β względem pionu. Znak — oznacza brak wartości w tabeli producenta. Źródło: karta producenta pewag AWF ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz ogniwo główne AWF do procesu.
Podaj obciążenie, geometrię połączeń, temperatury i skład kąpieli oraz sposób podwieszenia.
Warunki kąpieli
Instrukcja dopuszcza kąpiel trawiącą z 15% kwasem solnym do 30°C oraz kąpiel cynkową do 475°C. Nie rozszerzaj tych warunków na inne chemikalia ani większe stężenia. Ubytki materiału wymagają regularnej kontroli.
Montaż i kontrola
System spawany winner fire kompletuje i naprawia pewag. Nie spawaj, nie prostuj i nie poddawaj elementów własnej obróbce cieplnej. Nie rozłączaj siłą elementów sklejonych cynkiem.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Przed zastosowaniem zapoznaj się z instrukcją konkretnego modelu oraz całego układu. Instrukcja pewag AWF ↗. Nośność w warunkach ograniczonych wymaga uwzględnienia wszystkich odpowiednich współczynników producenta.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta AWF i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Oględziny wykonuj przed każdym użyciem. Instrukcja wymaga kontroli przez osobę kompetentną co najmniej co 14 dni, a przy intensywnej eksploatacji częściej. Do kontroli osprzęt musi być wolny od cynku, korozji i zanieczyszczeń. Nie wykonuj prób obciążeniowych używanego osprzętu — producent wskazuje ryzyko korozji naprężeniowej.
Zobacz zakres serwisu CECHO →PYTANIA O AWF
Co sprawdzić przed doborem?
Kto produkuje ogniwo główne AWF?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy AWF można montować samodzielnie przez spawanie?
Nie. Kompletowanie i naprawa spawanego systemu winner fire należą do pewag.
Jak rozumieć dobór łańcucha w tabeli?
Kolumny wskazują nominalną średnicę KWF dla układu jedno- lub dwucięgnowego. Nie oznaczają nośności całego zawiesia niezależnej od kąta pracy.
Jakie informacje przesłać do wyceny?
Prześlij wymagany model, ilość, obciążenie, parametry kąpieli i rysunek lub zdjęcie układu podnoszenia.
