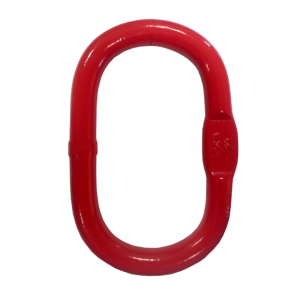

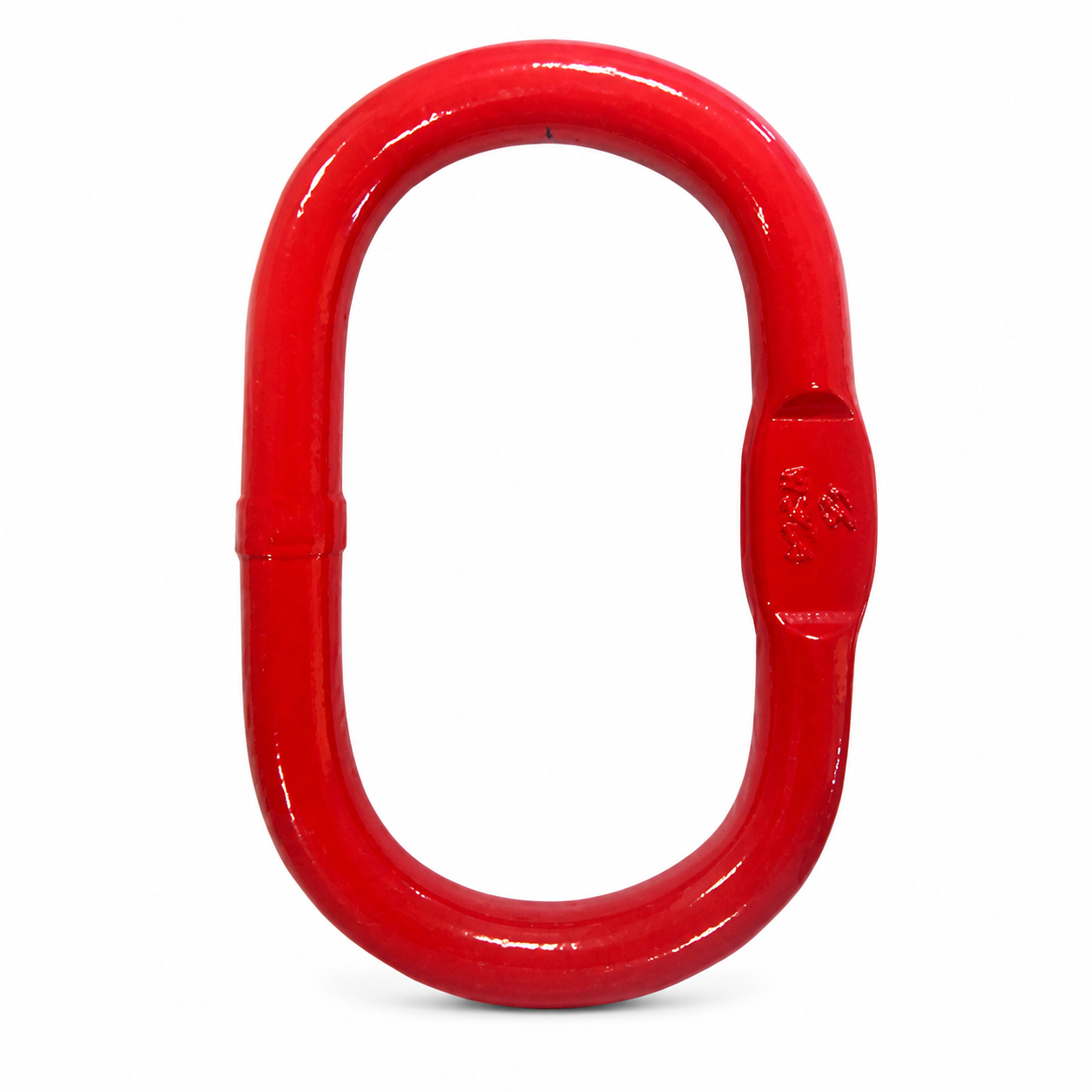

Ogniwo główne CA
CECHO · OSPRZĘT DO ZAWIESI
OGNIWO GŁÓWNE · KLASA 8
Ogniwo główne CA klasy 8 do górnego połączenia zawiesia. Tabela obejmuje 12 wykonań i DOR 1,6–56 t dla zakresu kąta 0–45° wskazanego w danych katalogowych.
1,6–56 tDOR dla układu 0–45° z tabeli12 wykonań w tabeli doboru
Potrzebujesz doboru ogniwa CA?
Podaj CA, DOR zawiesia, liczbę i układ cięgien, kąty pracy oraz wymiary haka urządzenia. Przy wymianie dołącz zdjęcie ogniwa i jego oznaczeń.
Zapytaj CECHO o CA →Zadzwoń: +48 33 825 04 84- Opis produktu
Ogniwo CA — najważniejsze informacje
KLASA 8Ogniwo główneGórne przyłącze zawiesia
DOR W TABELIUkład 0–45°Dobór całego zawiesia
DANE KATALOGOWEEN 1677-4Ogniwa do zawiesi
WSPARCIE CECHODobór i serwisKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Główne połączenie zawiesia z hakiem urządzenia.
Ogniwo CA tworzy górne przyłącze zawiesia. Jego światło wewnętrzne powinno pasować do haka urządzenia podnoszącego i zapewniać właściwe podparcie bez zakleszczania.

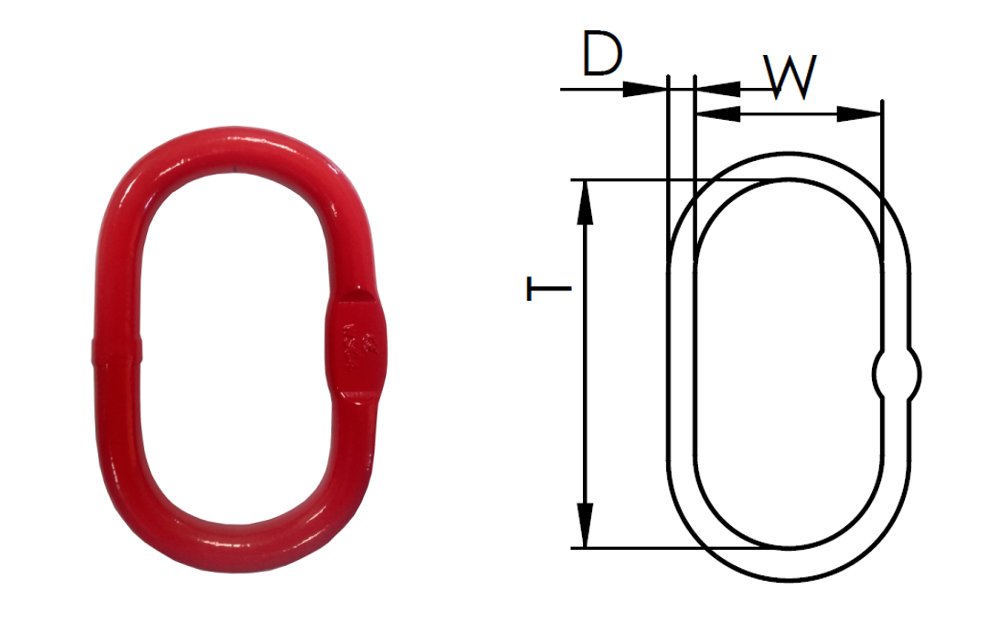

W tabeli D oznacza średnicę przekroju ogniwa, a W i T — szerokość i długość wewnętrzną. D nie jest średnicą łańcucha zawiesia.
Katalogowe DOR podano dla zakresu kąta 0–45°. Dobór wymaga sprawdzenia konfiguracji, liczby cięgien, pozostałych elementów i sposobu obciążenia; wartość ogniwa nie zastępuje DOR kompletnego zawiesia.
Dobierz kompletne zawiesie łańcuchowe →DANE KATALOGOWE CECHO

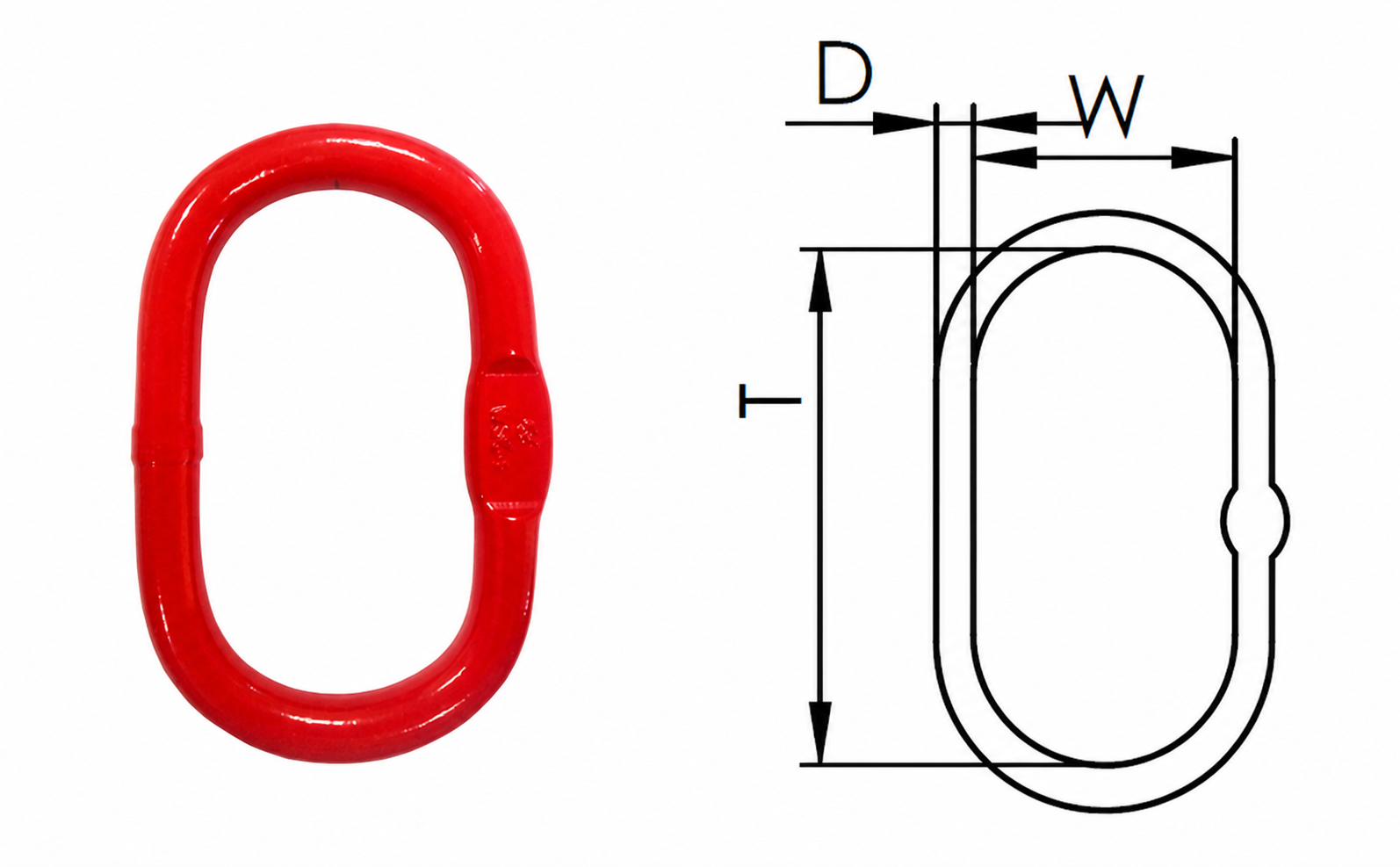

Rysunek wymiarowy i tabela CA
Dwanaście wykonań CA 14–CA 63. DOR zachowuje zakres kąta 0–45° podany w źródłowej tabeli.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

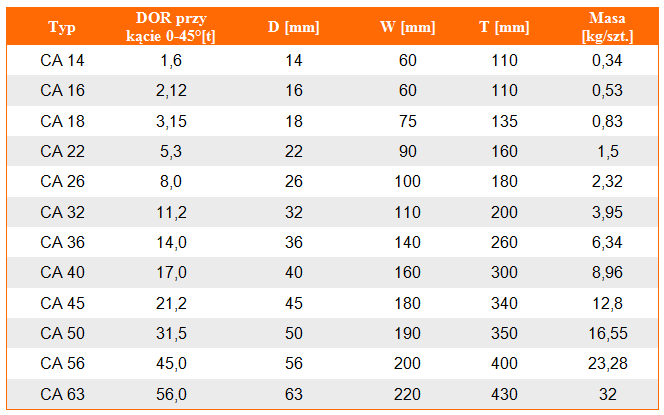

| Typ | DOR 0–45° [t] | D [mm] | W [mm] | T [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|
| CA 14 | 1,6 | 14 | 60 | 110 | 0,34 |
| CA 16 | 2,12 | 16 | 60 | 110 | 0,53 |
| CA 18 | 3,15 | 18 | 75 | 135 | 0,83 |
| CA 22 | 5,3 | 22 | 90 | 160 | 1,5 |
| CA 26 | 8 | 26 | 100 | 180 | 2,32 |
| CA 32 | 11,2 | 32 | 110 | 200 | 3,95 |
| CA 36 | 14 | 36 | 140 | 260 | 6,34 |
| CA 40 | 17 | 40 | 160 | 300 | 8,96 |
| CA 45 | 21,2 | 45 | 180 | 340 | 12,8 |
| CA 50 | 31,5 | 50 | 190 | 350 | 16,55 |
| CA 56 | 45 | 56 | 200 | 400 | 23,28 |
| CA 63 | 56 | 63 | 220 | 430 | 32 |
DOR w tonach dla zakresu kąta 0–45° z tabeli; wymiary w mm, masa w kg/szt. Nośność kompletnego zawiesia potwierdź dla jego konfiguracji. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Dobierz CA do haka i konfiguracji zawiesia.
Dobór obejmuje element oraz cały układ zawiesia: połączenia, kąty i sposób obciążenia.
Światło ogniwa
Porównaj W, T i D z geometrią haka urządzenia oraz elementami podłączanymi do ogniwa. Nie utożsamiaj rozmiaru CA ze średnicą łańcucha.
Dokumentacja i kontrola
Montaż i kontrolę wykonuj według instrukcji właściwego wyrobu. Sprawdź oznaczenia, zużycie, odkształcenia i zabezpieczenie połączenia.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Dane katalogowe CA wskazują EN 1677-4. Przy doborze potwierdź oznaczenie i dokumentację konkretnego ogniwa oraz zgodność całej konfiguracji zawiesia.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Oceń zużycie przekroju, odkształcenie ogniwa, pęknięcia, korozję i czytelność oznaczeń. Sprawdź miejsca kontaktu z hakiem oraz pozostałymi częściami zawiesia.
Zobacz zakres serwisu CECHO →PYTANIA O CA
Co sprawdzić przed doborem?
Czy D oznacza średnicę łańcucha?
Nie. Na rysunku CA jest to średnica przekroju samego ogniwa. Średnicę łańcucha i zgodność połączeń dobiera się osobno.
Co oznacza 0–45° w tabeli?
To zakres kąta przypisany do katalogowej kolumny DOR. Dobór należy potwierdzić dla rzeczywistego układu cięgien i obciążenia.
Czy DOR ogniwa jest DOR całego zawiesia?
Nie można tego przyjąć automatycznie. O nośności kompletnego zawiesia decydują jego konfiguracja, kąty oraz wszystkie zastosowane elementy.
Jakie informacje przesłać do wyceny?
Podaj CA, DOR zawiesia, liczbę i układ cięgien, kąty pracy oraz wymiary haka urządzenia. Przy wymianie dołącz zdjęcie ogniwa i jego oznaczeń.
