Ogniwo główne AW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · OGNIWA KLASY 10
Ogniwo główne AW pewag winner klasy 10 do zawiesi jedno- i dwucięgnowych. Dobór do haka i łańcucha w systemie Connex, z aktualną tabelą dwunastu wykonań.
1,4–85 tDOR według tabeli dla 0–45°12 wykonań w tabeli producenta

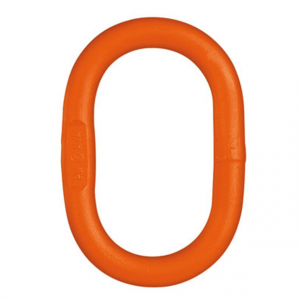

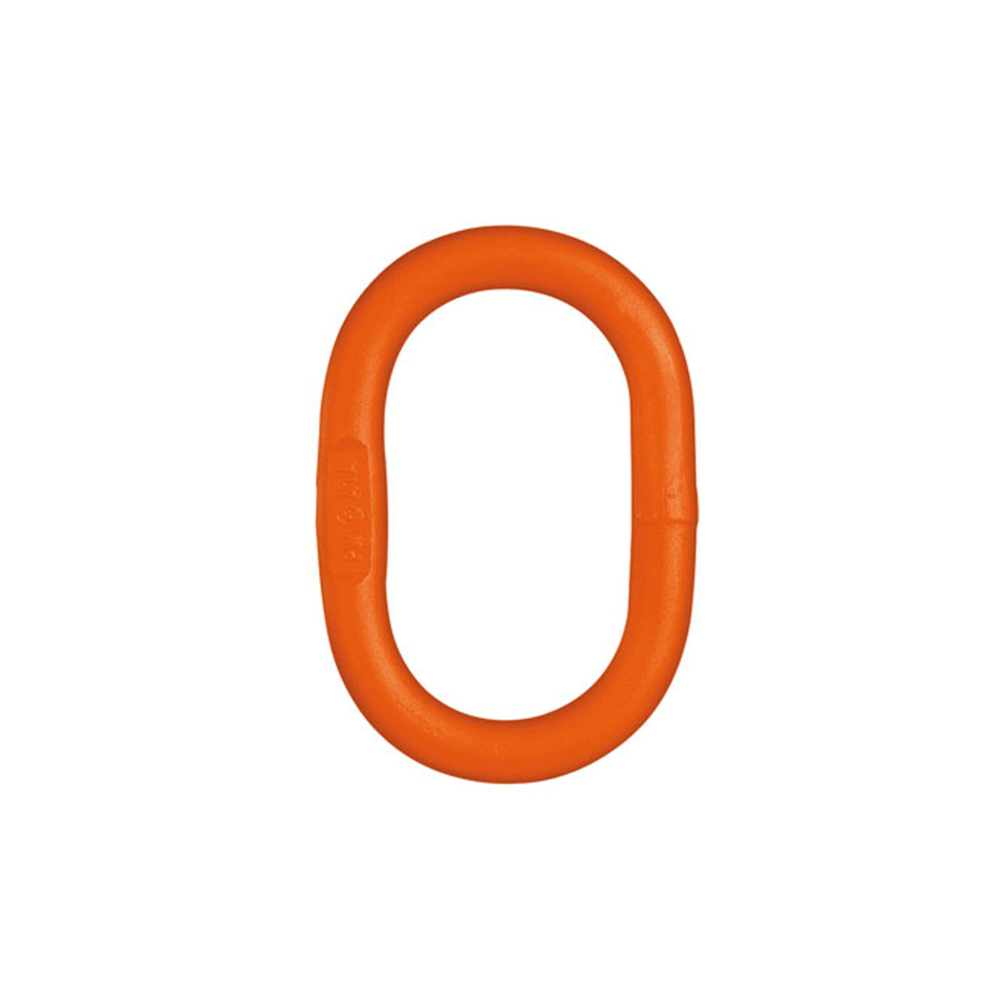

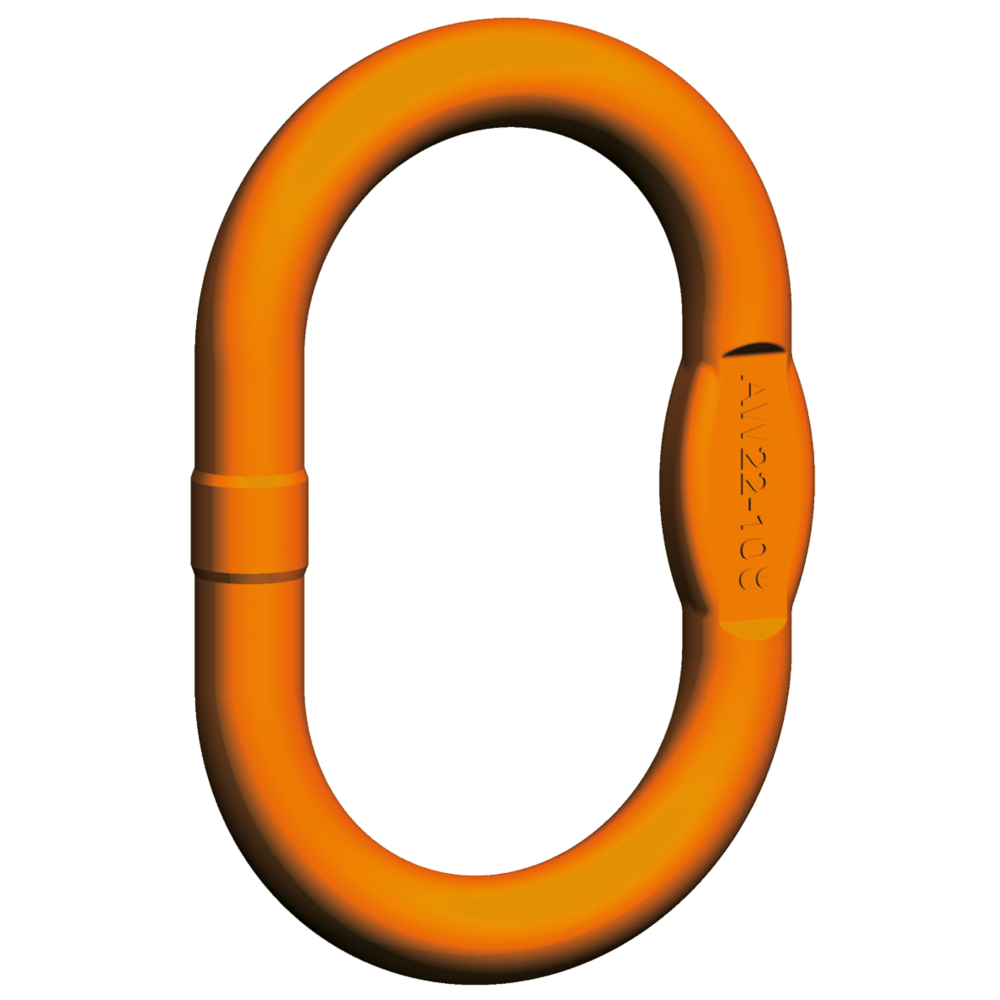

Oryginalna grafika pewag AW.
Potrzebujesz doboru ogniwa AW?
Podaj średnicę łańcucha, liczbę cięgien, kąty pracy i wymiary haka.
Zapytaj CECHO o AW →Zadzwoń: +48 33 825 04 84- Opis produktu
Ogniwo pewag AW — najważniejsze informacje
PEWAG WINNERKlasa 10Ogniwo główne do zawiesi
KONFIGURACJA1 lub 2 cięgnaSystem Connex
DOKUMENTACJAEN 1677-4Parametry klasy 10 · CE
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OGNIWO GŁÓWNE · SYSTEM CONNEX
Początek właściwie dobranego zawiesia.
AW jest ogniwem głównym pewag winner do zawiesi jedno- i dwucięgnowych. Umożliwia połączenie z hakiem dźwignicy i montaż cięgien przez właściwe złączki Connex. Producent przewiduje je również jako komponent systemu spawanego.
Przy trzech i czterech cięgnach AW pracuje w kompletnym zestawie VW z ogniwami przejściowymi BW. Nie przyłącza się wszystkich cięgien bezpośrednio do pojedynczego AW. Dobór obejmuje nośność, prześwit ogniwa, wielkość haka i geometrię zawiesia.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

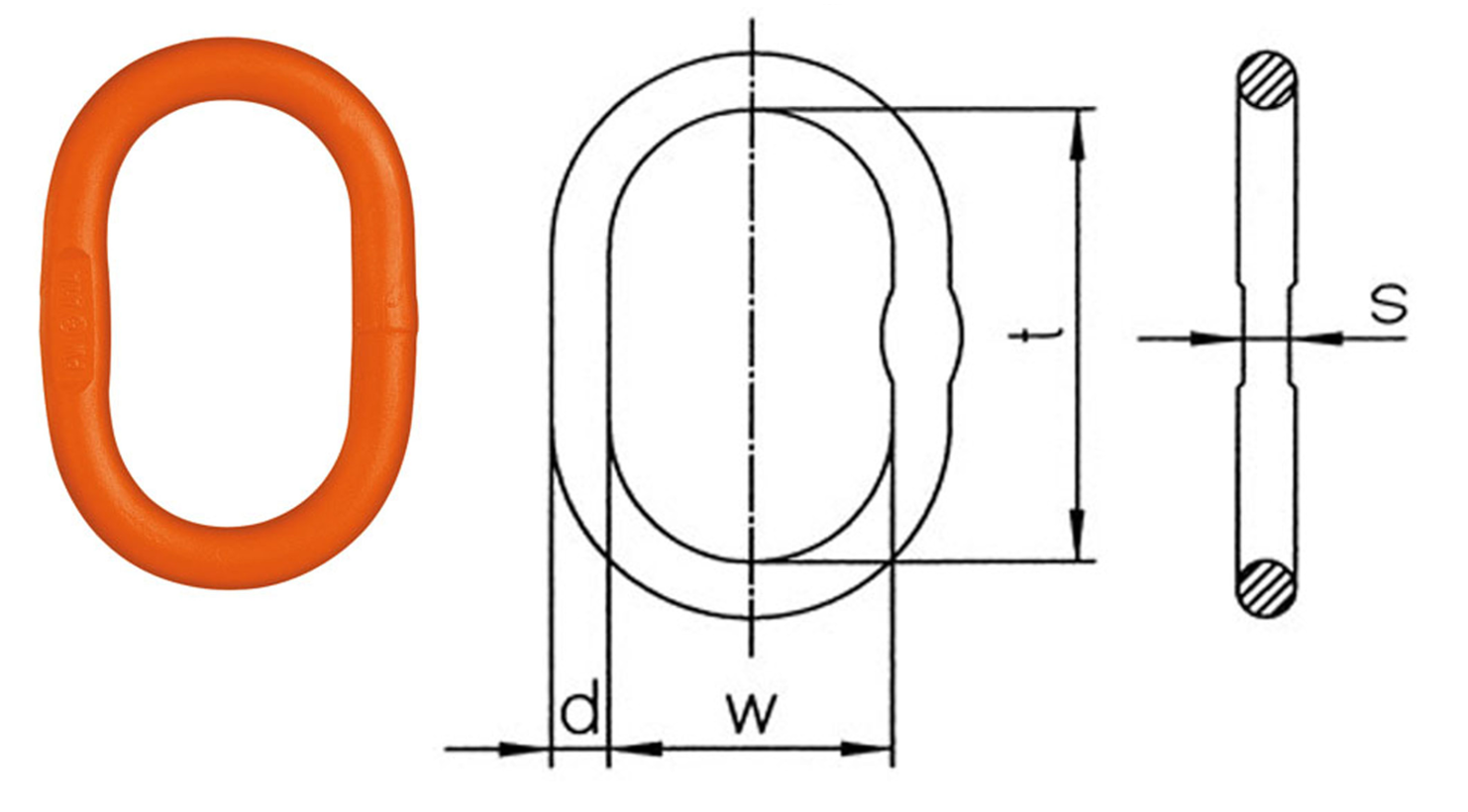

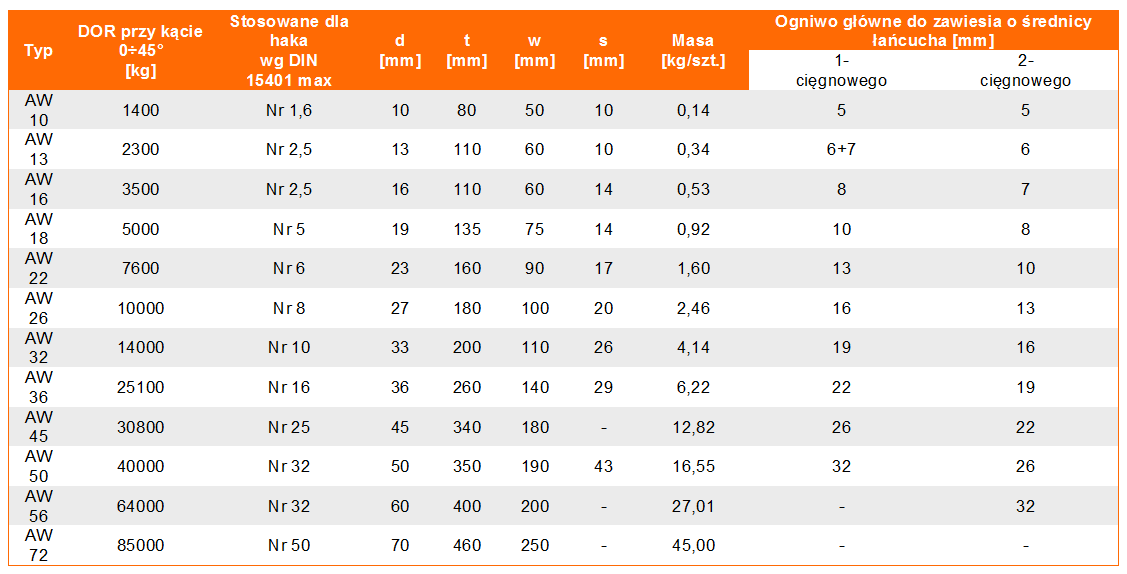

Rysunek wymiarowy i tabela AW
Dwanaście wykonań AW według bieżącej tabeli pewag. DOR zachowuje źródłowy zakres 0–45°; średnice łańcucha i numery haków służą do doboru zgodnego połączenia.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR 0–45° [t] | d [mm] | t [mm] | w [mm] | s [mm] | Masa [kg/szt.] | Nr haka DIN 15401 | Nr haka DIN 15402 | Łańcuch 1 cięgno [mm] | Łańcuch 2 cięgna [mm] |
|---|---|---|---|---|---|---|---|---|---|---|
| AW 10 | 1,4 | 10 | 80 | 50 | 10 | 0,14 | 1,6 | 2,5 | 5 | 5 |
| AW 13 | 2,3 | 13 | 110 | 60 | 10 | 0,34 | 2,5 | 4 | 6+7 | 6 |
| AW 16 | 3,5 | 16 | 110 | 60 | 14 | 0,53 | 2,5 | 4 | 8 | 7 |
| AW 18 | 5 | 19 | 135 | 75 | 14 | 0,92 | 5 | 6 | 10 | 8 |
| AW 22 | 7,6 | 23 | 160 | 90 | 17 | 1,6 | 6 | 8 | 13 | 10 |
| AW 26 | 10 | 27 | 180 | 100 | 20 | 2,46 | 8 | 10 | 16 | 13 |
| AW 32 | 14 | 33 | 200 | 110 | 26 | 4,14 | 10 | 12 | 19 | 16 |
| AW 36 | 25,1 | 36 | 260 | 140 | 29 | 6,22 | 16 | 20 | 22 | 19 |
| AW 45 | 30,8 | 45 | 340 | 180 | — | 12,82 | 25 | 32 | 26 | 22 |
| AW 50 | 40 | 50 | 350 | 190 | 43 | 16,55 | 32 | 40 | 32 | 26 |
| AW 56 | 64 | 56 | 400 | 200 | — | 22 | 32 | 40 | - | 32 |
| AW 72 | 85 | 70 | 460 | 250 | — | 45,3 | 50 | 63 | - | - |
DOR w tonach według tabeli producenta dla zakresu 0–45°. Kąt β określa nachylenie cięgna względem pionu. DOR całego zawiesia należy dobrać oddzielnie. Wymiary i średnice łańcucha w mm, masa w kg/szt. Numery haków DIN oznaczają wielkość haka, nie jego udźwig. Kreska lub puste pole w źródle oznaczają brak podanej wartości; nie należy odczytywać ich jako zera. Źródło: karta producenta pewag AW ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz AW do kompletnego układu.
CECHO dobierze ogniwo do łańcucha, haka dźwignicy i konfiguracji zawiesia.
Dopasowanie do haka
Sprawdź wewnętrzne wymiary t i w oraz numer haka pojedynczego lub podwójnego. Ogniwo musi swobodnie układać się w części nośnej haka i przenosić obciążenie wzdłużne.
Montaż i kontrola
Montaż wykonuje osoba kompetentna, z użyciem zgodnych elementów. Instrukcja wymaga równomiernego obciążenia i kąta nie większego niż 60° względem osi podłużnej. Zawiesia spawane mogą być wykonywane wyłącznie przez pewag.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
pewag wskazuje EN 1677-4 z wartościami mechanicznymi klasy 10, oznakowanie CE i dopuszczenie BG. Instrukcja winner G10 wyjaśnia dobór AW do liczby cięgien, zasady obciążenia oraz identyfikację po oznaczeniu ogniwa.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta AW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Do oceny istniejącego AW prześlij zdjęcia całego ogniwa, oznaczeń i połączenia z hakiem. Sprawdzeniu podlegają zużycie przekroju, odkształcenia oraz stan powierzchni. Nie prostuje się wygiętych ogniw ani nie naprawia ich samodzielnie przez spawanie.
Zobacz zakres serwisu CECHO →PYTANIA O AW
Co sprawdzić przed doborem?
Kto produkuje ogniwo AW?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Do ilu cięgien służy pojedyncze AW?
Do jednego lub dwóch cięgien. Dla zawiesi trzy- i czterocięgnowych stosuje się zestaw VW, w którym AW współpracuje z ogniwami przejściowymi BW.
Co oznaczają numery DIN w tabeli?
To dopuszczone wielkości haków dźwignic: pojedynczych według DIN 15401 i podwójnych według DIN 15402. Nie są to wartości DOR ogniwa ani udźwigu haka.
Dlaczego nie podano wszędzie wymiaru s?
Dla części wykonań aktualna tabela producenta pozostawia to pole puste. Oznaczono je kreską i nie dopisywano wartości ze starszego katalogu.
Jakie informacje przesłać do wyceny?
Podaj średnicę i klasę łańcucha, liczbę cięgien, wymagane DOR i kąty pracy. Dołącz wymiary haka dźwignicy oraz zdjęcia obecnego połączenia.
