Ogniwa zbiorcze specjalne VAW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · OGNIWA KLASY 10
Specjalne ogniwa zbiorcze VAW pewag winner klasy 10 do zawiesi trzy- i czterocięgnowych. Duże ogniwa przejściowe do połączeń łańcuchowych oraz linowych.
5–85 tDOR według tabeli dla 0–45°9 wykonań w tabeli producenta

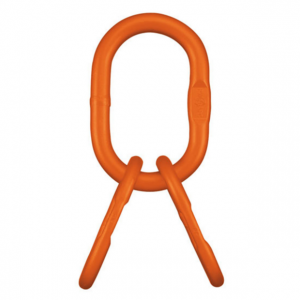

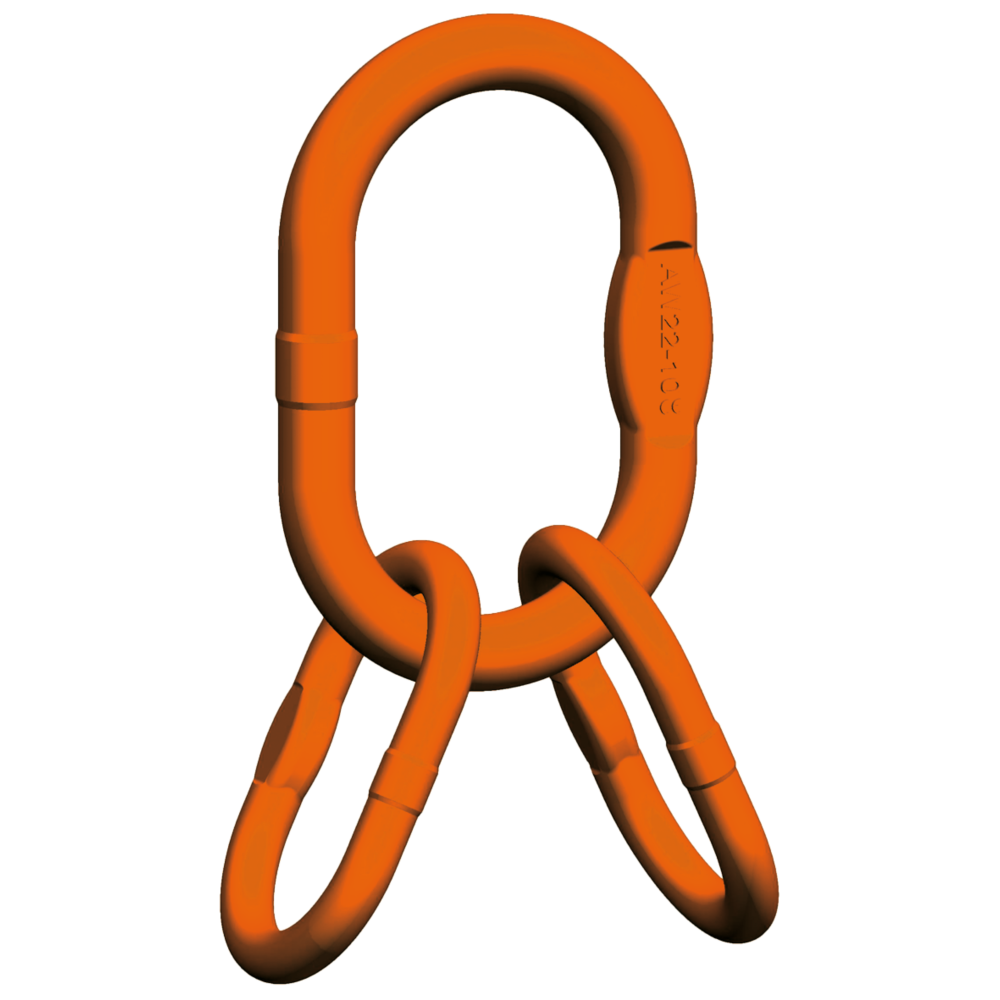

Oryginalna grafika zestawu pewag VAW.
Potrzebujesz doboru ogniw VAW?
Podaj rodzaj i liczbę cięgien, DOR, kąty pracy oraz wymiary haka.
Zapytaj CECHO o VAW →Zadzwoń: +48 33 825 04 84- Opis produktu
Ogniwa pewag VAW — najważniejsze informacje
PEWAG WINNERKlasa 10Specjalny zestaw zbiorczy
ZASTOSOWANIE3 lub 4 cięgnaŁańcuchowe lub linowe
DOKUMENTACJAEN 1677-4Parametry klasy 10 · CE
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
ZESTAW SPECJALNY · DUŻE OGNIWA PRZEJŚCIOWE
Więcej miejsca na połączenia cięgien.
VAW to specjalny zestaw ogniw zbiorczych pewag winner do zawiesi trzy- i czterocięgnowych. Duże ogniwa przejściowe zapewniają przestrzeń dla połączeń; producent wskazuje je jako szczególnie przydatne w zawiesiach linowych.
W zawiesiach łańcuchowych VAW może pracować w systemie składanym lub spawanym. Każde wykonanie ma ściśle określony skład ogniw. Dla zawiesi linowych trzeba uwzględnić, że nośności producenta podano przy współczynniku bezpieczeństwa 4.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

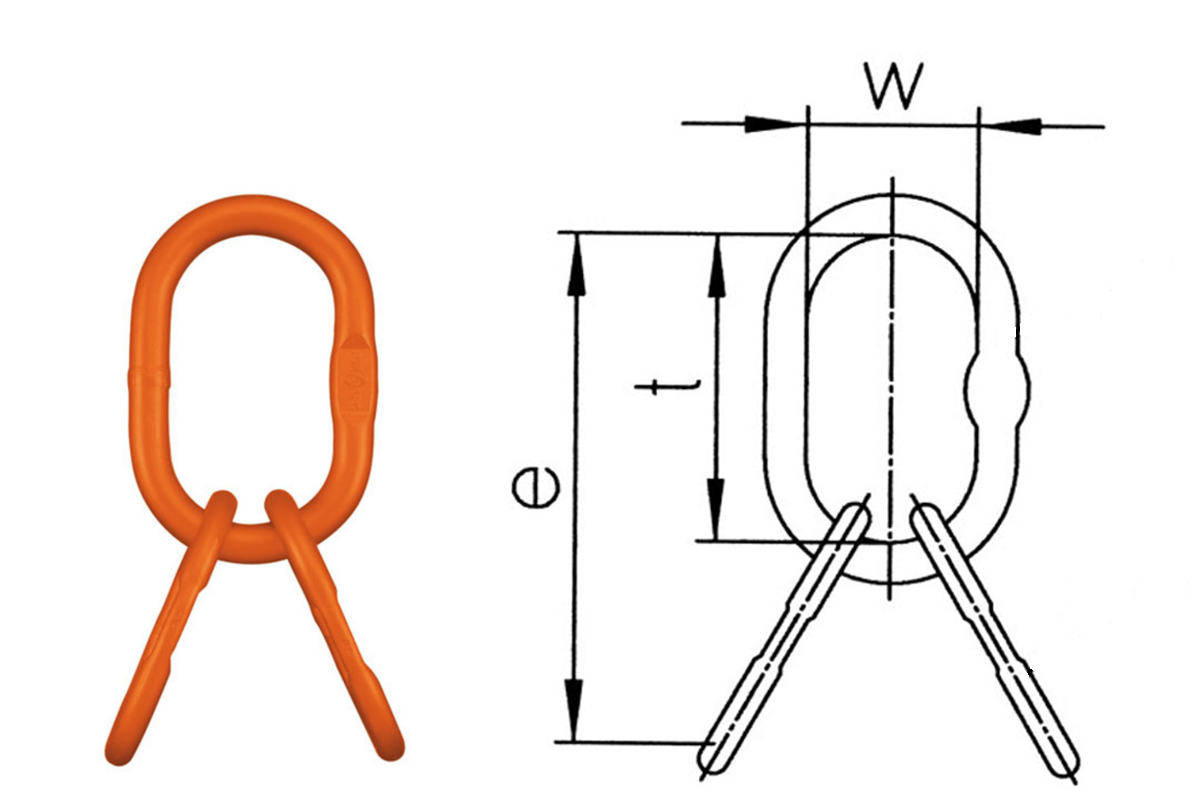

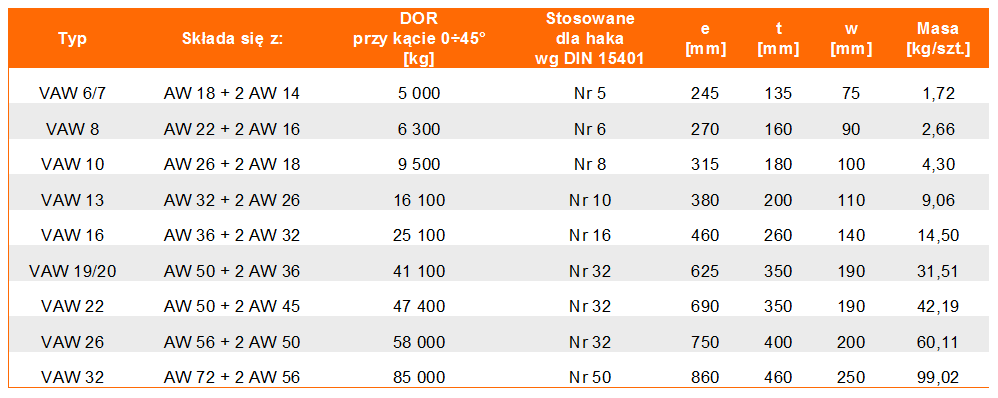

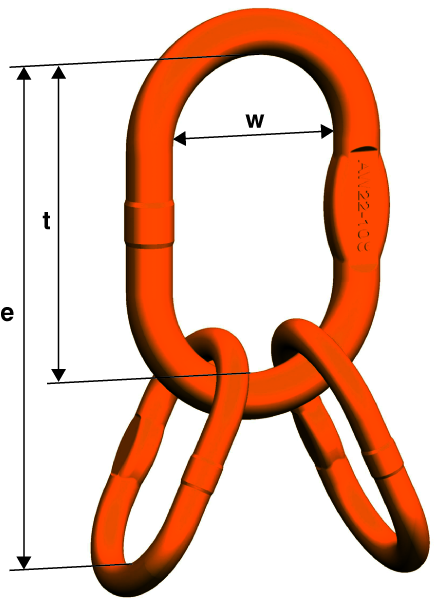

Rysunek wymiarowy i tabela VAW
Dziewięć wykonań VAW. Aktualne DOR dla 0–45°, skład zestawu, wymiary wszystkich ogniw oraz dopasowanie do haków pojedynczych i podwójnych.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR 0–45° [t] | Skład zestawu | e [mm] | d [mm] | t [mm] | w [mm] | s [mm] | d₁ [mm] | t₁ [mm] | w₁ [mm] | Masa [kg/szt.] | Nr haka DIN 15401 | Nr haka DIN 15402 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VAW 6/7 | 5 | AW 18 + 2 AW 14 | 245 | 19 | 135 | 75 | 14 | 14 | 110 | 60 | 1,72 | 5 | 6 |
| VAW 8 | 6,3 | AW 22 + 2 AW 16 | 270 | 23 | 160 | 90 | 17 | 16 | 110 | 60 | 2,66 | 6 | 8 |
| VAW 10 | 9,5 | AW 26 + 2 AW 18 | 315 | 27 | 180 | 100 | 20 | 19 | 135 | 75 | 4,3 | 8 | 10 |
| VAW 13 | 16,1 | AW 32 + 2 AW 26 | 380 | 33 | 200 | 110 | 26 | 27 | 180 | 100 | 9,06 | 10 | 12 |
| VAW 16 | 25,1 | AW 36 + 2 AW 32 | 460 | 36 | 260 | 140 | 29 | 33 | 200 | 110 | 14,53 | 16 | 20 |
| VAW 19/20 | 41,1 | AW 50 + 2 MW 36 | 625 | 50 | 350 | 190 | 43 | 38 | 275 | 150 | 31,51 | 32 | 40 |
| VAW 22 | 47,4 | AW 50 + 2 AW 45 | 690 | 50 | 350 | 190 | 43 | 45 | 340 | 180 | 42,19 | 32 | 40 |
| VAW 26 | 58 | AW 56 + 2 AW 50 | 750 | 56 | 400 | 200 | - | 50 | 350 | 190 | 56,4 | 32 | 40 |
| VAW 32 | 85 | AW 72 + 2 AW 56 | 860 | 70 | 460 | 250 | - | 56 | 400 | 200 | 99,02 | 50 | 63 |
DOR w tonach dla kąta β 0–45° względem pionu, przy współczynniku bezpieczeństwa 4. Dobór zawiesia linowego wymaga uwzględnienia jego wymaganego współczynnika. Wymiary w mm, masa zestawu w kg/szt. d, t, w i s dotyczą ogniwa głównego; d₁, t₁ i w₁ — ogniw przejściowych. Kreska oznacza brak podanej wartości. Numery DIN oznaczają wielkość haka, nie udźwig. Tabelarycznego przypisania nie należy przenosić na układy z rozdzielaczem obciążenia. Źródło: karta producenta pewag VAW ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz VAW do rodzaju cięgien i haka.
CECHO sprawdzi dopasowanie zestawu do cięgien, haka i wymaganej nośności.
Przestrzeń połączenia
Porównaj prześwit t × w z hakiem dźwignicy i t₁ × w₁ z zakończeniami cięgien. Wykonanie VAW 19/20 wykorzystuje AW 50 i dwa MW 36 — dobieraj pełny skład zestawu.
Warunki pracy
Podaj DOR i kąty pracy. Instrukcja wymaga równomiernego obciążenia wzdłużnego i dopuszcza nachylenie cięgien do 60°; tabela obejmuje wyłącznie 0–45°. Zawiesia spawane wykonuje tylko pewag.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Karta VAW potwierdza EN 1677-4 z wartościami mechanicznymi G10, oznakowanie CE i dopuszczenie BG. Instrukcja winner G10 opisuje zestawy VAW; katalog producenta wskazuje zastosowanie w zawiesiach linowych przy współczynniku bezpieczeństwa 4.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta VAW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Do oceny prześlij fotografie zestawu, oznaczenia wszystkich ogniw i sposób połączenia cięgien. Kontrola obejmuje zużycie przekrojów, odkształcenia, powierzchnię i swobodę ustawienia elementów. Nie prostuj ani nie spawaj ogniw samodzielnie.
Zobacz zakres serwisu CECHO →PYTANIA O VAW
Co sprawdzić przed doborem?
Kto produkuje ogniwa VAW?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Co wyróżnia zestaw VAW?
Duże ogniwa przejściowe, które zapewniają więcej miejsca na połączenia cięgien. Producent wskazuje VAW jako szczególnie przydatny do zawiesi linowych.
Czy DOR można bezpośrednio przyjąć dla każdego zawiesia linowego?
Nie. Producent podaje wartości przy współczynniku bezpieczeństwa 4 i kącie 0–45°. Trzeba je odnieść do wymagań oraz konfiguracji kompletnego zawiesia.
Jaki jest skład VAW 19/20?
Bieżące dane pewag wskazują ogniwo AW 50 i dwa ogniwa MW 36. Skład oraz DOR należy odczytywać dla pełnego oznaczenia wykonania.
Jakie informacje przesłać do wyceny?
Podaj rodzaj zawiesia, liczbę cięgien, średnicę łańcucha lub liny, wymagane DOR i kąty pracy. Dołącz wymiary haka, zakończeń cięgien i oznaczenia ogniw.
