Ogniwa zbiorcze powiększone VMW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · OGNIWA KLASY 10
Ogniwa zbiorcze powiększone VMW pewag winner klasy 10 do zawiesi trzy- i czterocięgnowych. Większy prześwit ogniwa MW ułatwia dopasowanie do większego haka dźwignicy.
4,2–40 tDOR według tabeli dla 0–45°7 wykonań w tabeli producenta

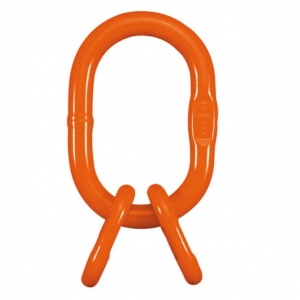

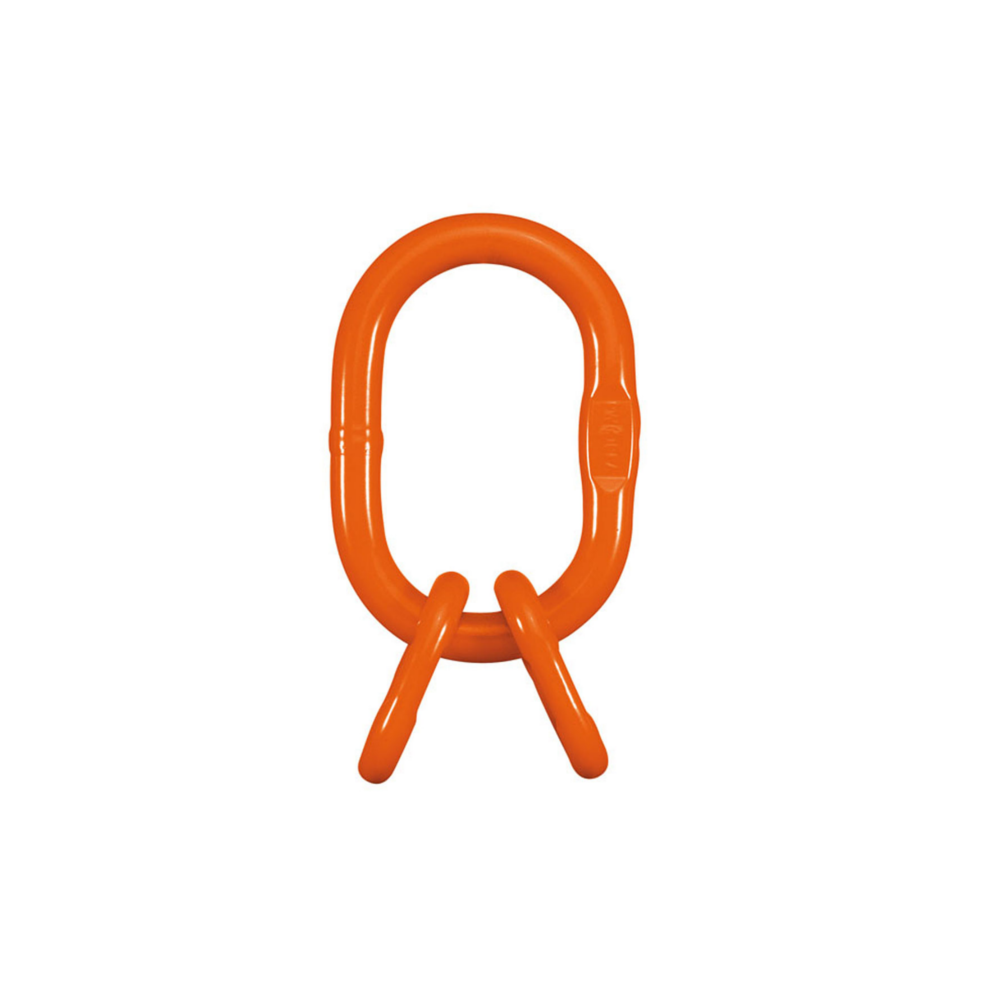

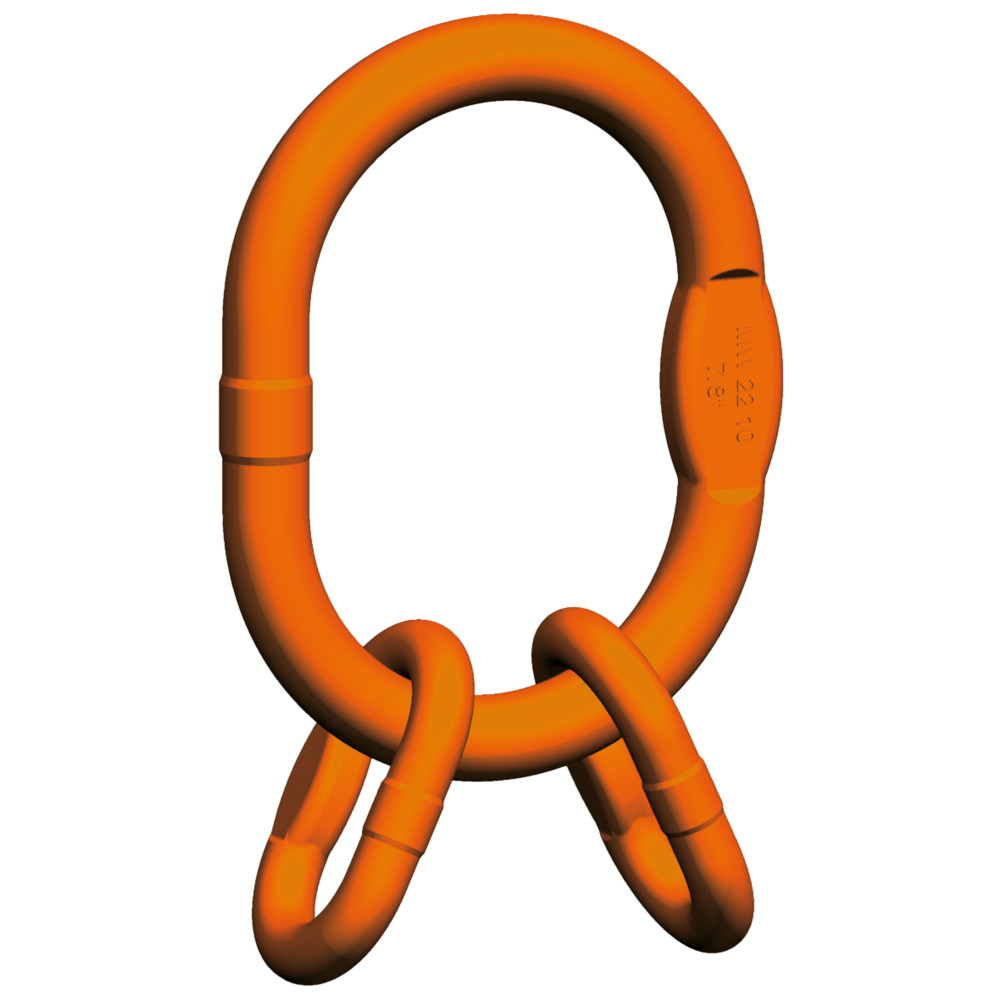

Oryginalna grafika powiększonego zestawu pewag VMW.
Potrzebujesz doboru ogniw VMW?
Podaj wymiary haka, liczbę cięgien, DOR i kąty pracy.
Zapytaj CECHO o VMW →Zadzwoń: +48 33 825 04 84- Opis produktu
Ogniwa pewag VMW — najważniejsze informacje
PEWAG WINNERKlasa 10Zestaw MW + 2 BW
ZASTOSOWANIEWiększy hakZawiesia 3- lub 4-cięgnowe
DOKUMENTACJAEN 1677-4Parametry klasy 10 · CE
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OGNIWA POWIĘKSZONE · ZAWIESIA III/IV-CIĘGNOWE
Większy prześwit dla haka dźwignicy.
VMW to powiększony zestaw ogniw zbiorczych pewag winner do zawiesi trzy- i czterocięgnowych. Składa się z ogniwa głównego MW i dwóch ogniw przejściowych BW. Producent przewiduje zastosowanie w systemach składanych i spawanych.
Ogniwo MW ma większy prześwit wewnętrzny niż ogniwo główne zestawu VW, co pozwala dopasować zestaw do większego haka. O wyborze decydują rzeczywiste wymiary, numery haków w tabeli oraz DOR konkretnego wykonania VMW.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

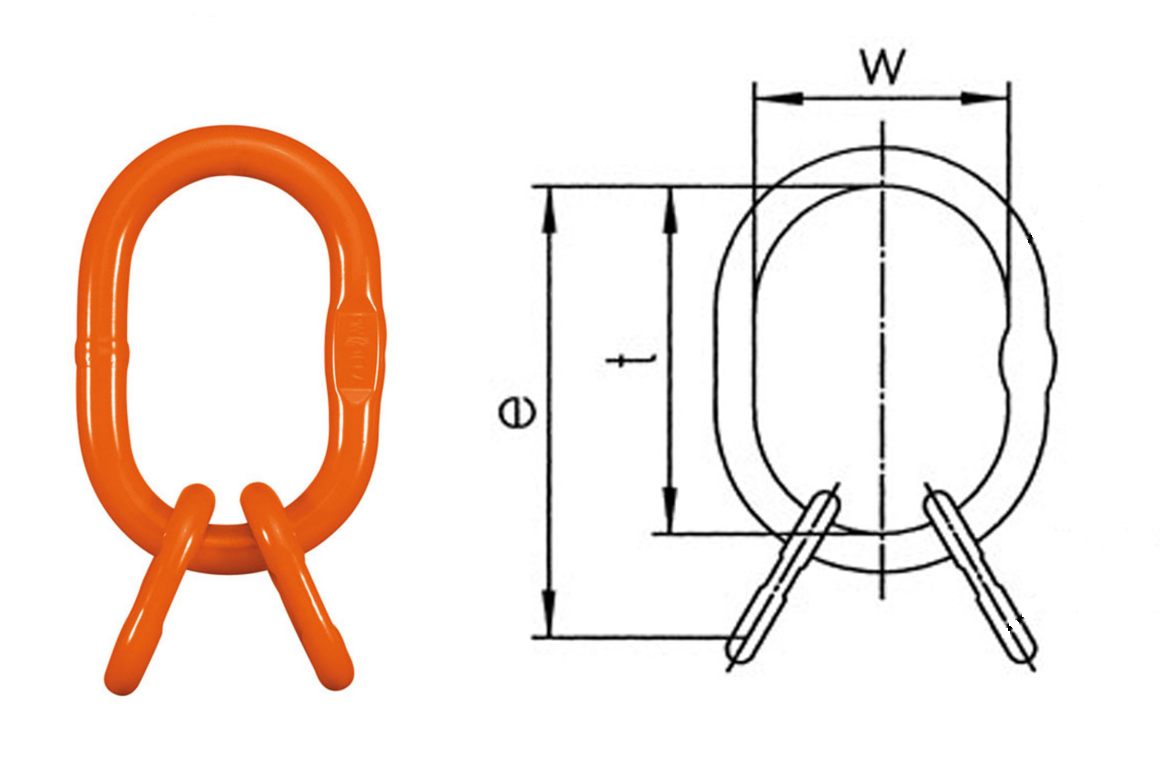

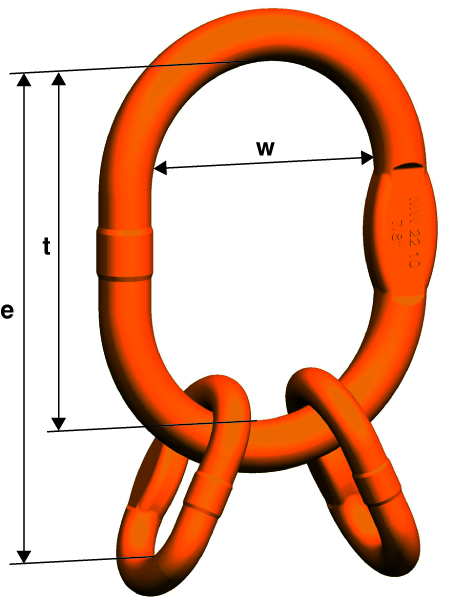

Rysunek wymiarowy i tabela VMW

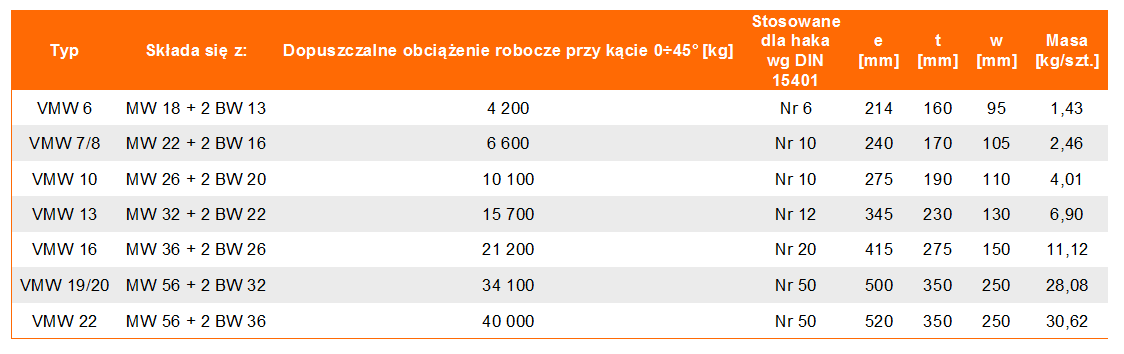

Siedem wykonań VMW z ogniwem powiększonym MW. Tabela obejmuje DOR dla 0–45°, skład zestawu, wymiary obu rodzajów ogniw i dopasowanie do haków DIN.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR 0–45° [t] | Skład zestawu | e [mm] | d [mm] | t [mm] | w [mm] | s [mm] | d₁ [mm] | t₁ [mm] | w₁ [mm] | Masa [kg/szt.] | Nr haka DIN 15401 | Nr haka DIN 15402 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VMW 6 | 4,2 | MW 18 + 2 BW 13 | 214 | 19 | 160 | 95 | 14 | 13 | 54 | 25 | 1,43 | 6 | 8 |
| VMW 7/8 | 6,6 | MW 22 + 2 BW 16 | 240 | 23 | 170 | 105 | 17 | 17 | 70 | 34 | 2,46 | 10 | 12 |
| VMW 10 | 10,1 | MW 26 + 2 BW 20 | 275 | 27 | 190 | 110 | 20 | 20 | 85 | 40 | 4,01 | 10 | 12 |
| VMW 13 | 15,7 | MW 32 + 2 BW 22 | 345 | 33 | 230 | 130 | 26 | 23 | 115 | 50 | 7,1 | 12 | 16 |
| VMW 16 | 21,2 | MW 36 + 2 BW 26 | 415 | 38 | 275 | 150 | 29 | 27 | 140 | 65 | 11,3 | 20 | 25 |
| VMW 19/20 | 34,1 | MW 56 + 2 BW 32 | 500 | 56 | 350 | 250 | 46 | 33 | 150 | 70 | 28,3 | 50 | 63 |
| VMW 22 | 40 | MW 56 + 2 BW 36 | 520 | 56 | 350 | 250 | 46 | 36 | 170 | 75 | 30,22 | 50 | 63 |
DOR w tonach dla kąta β 0–45° względem pionu. DOR kompletnego zawiesia wymaga odrębnego doboru. Wymiary w mm, masa całego zestawu w kg/szt. d, t, w i s dotyczą ogniwa głównego; d₁, t₁ i w₁ dotyczą ogniw przejściowych. Kreska oznacza brak podanej wartości. Numery DIN określają wielkość haka, nie udźwig. Źródło: karta producenta pewag VMW ↗.
DOBÓR Z DYSTRYBUTOREM
Dopasuj VMW do haka i konfiguracji cięgien.
CECHO pomoże dobrać powiększony zestaw do wymiarów haka, wymaganej nośności i warunków pracy.
Dopasowanie do haka
Zmierz hak i porównaj go z prześwitem t × w ogniwa MW oraz numerami DIN 15401 i DIN 15402. Sprawdź też ułożenie dwóch ogniw BW i przestrzeń dla dalszych połączeń.
Montaż i kontrola
Zestaw powinien pracować z równomiernym obciążeniem wzdłużnym. Instrukcja dopuszcza maksymalne nachylenie cięgien 60° względem osi podłużnej; DOR dla zakresu powyżej 45° wymaga odrębnego potwierdzenia. Zawiesia spawane mogą być wykonywane tylko przez pewag.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
pewag potwierdza EN 1677-4 z wartościami mechanicznymi klasy 10 oraz oznakowanie CE. Instrukcja winner G10 obejmuje VMW i opisuje identyfikację zestawu na podstawie oznaczeń jego elementów.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta VMW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Prześlij zdjęcia zestawu oraz czytelne oznaczenia MW i obu BW. Sprawdza się zużycie przekroju, odkształcenia, powierzchnię ogniw i geometrię połączenia. Nie prostuj ogniw ani nie naprawiaj ich samodzielnie przez spawanie.
Zobacz zakres serwisu CECHO →PYTANIA O VMW
Co sprawdzić przed doborem?
Kto produkuje ogniwa VMW?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czym VMW różni się od VW?
VMW wykorzystuje powiększone ogniwo główne MW, dzięki czemu ma większy prześwit do osadzenia na haku. VW ma ogniwo AW. Każdy zestaw ma własne wymiary i tabelę DOR.
Czy powiększone ogniwo zwiększa nośność?
Nie należy tego zakładać. Na przykład producent podaje dla VMW 7/8 DOR 6,6 t przy 0–45°. Nośność trzeba odczytać dla pełnego oznaczenia konkretnego zestawu.
Jak rozpoznać wykonanie VMW?
Zestaw identyfikuje się po oznaczeniach ogniw MW i BW. Przykładowo VMW 10 składa się z MW 26-10 oraz dwóch BW 20-10. Instrukcja wyjaśnia, że samo oznaczenie zestawu VMW nie jest wybijane na jego ogniwach.
Jakie informacje przesłać do wyceny?
Podaj średnicę i klasę łańcucha, trzy lub cztery cięgna, wymagane DOR i kąty pracy. Dołącz wymiary haka oraz oznaczenia ogniw MW i BW istniejącego zestawu.
