Ogniwa zbiorcze nierdzewne do zawiesi linowych pewag VAWI
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER INOX · KLASA 6
Nierdzewny zestaw ogniw zbiorczych pewag VAWI do zawiesi linowych 3- i 4-cięgnowych. Powiększone ogniwa przejściowe mieszczą po dwie kausze, a pięć wykonań obejmuje DOR 1,85–13,2 t dla kąta 0–45°.
1,85–13,2 tDOR dla kąta 0–45°5 wykonań w tabeli producenta

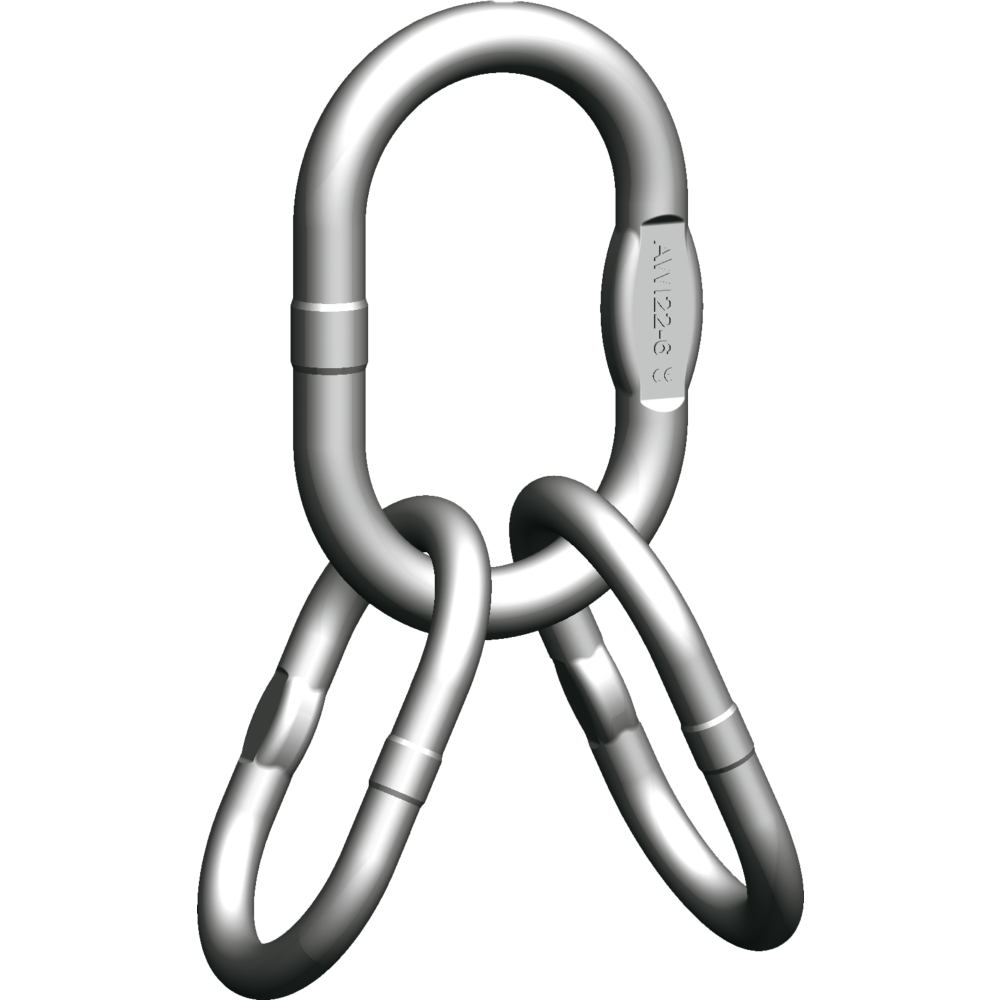

Fotografia przedstawia budowę zestawu VAWI. Rozmiar dobieramy według tabeli.
Potrzebujesz doboru ogniw zbiorczych VAWI?
Podaj liczbę cięgien, obciążenie i wymiary kausz.
Zapytaj CECHO o VAWI →Zadzwoń: +48 33 825 04 84- Opis produktu
Ogniwa zbiorcze pewag VAWI — najważniejsze informacje
PEWAG WINNER INOXKlasa 6Stal nierdzewna 1.4462
ZAKRES DOR1,85–13,2 tDla kąta 0–45°
KONSTRUKCJA3 lub 4 cięgnaPowiększone ogniwa przejściowe
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
NIERDZEWNE ZAWIESIA LINOWE
Miejsce na dwie kausze w każdym ogniwie przejściowym.
VAWI łączy ogniwo główne z dwoma powiększonymi ogniwami przejściowymi. Taka konstrukcja pozwala skompletować nierdzewne zawiesie linowe z trzema lub czterema cięgnami i prawidłowo rozmieścić zakończenia lin.
Zestaw klasy 6 wykonano ze stali nierdzewnej 1.4462 (AISI F51 / AISI 318 LN). Powiększone, spłaszczone ogniwa przejściowe ułatwiają łączenie elementów. O doborze decydują zarówno nośność, jak i rzeczywiste wymiary kausz oraz haka urządzenia.
Producent wskazuje gospodarkę wodną i ściekową jako typowe obszary zastosowania. Kontakt z chemikaliami lub produktami spożywczymi wymaga potwierdzenia warunków pracy — samo wykonanie nierdzewne nie oznacza odporności na każde medium.
Zobacz osprzęt nierdzewny →DANE TECHNICZNE PEWAG

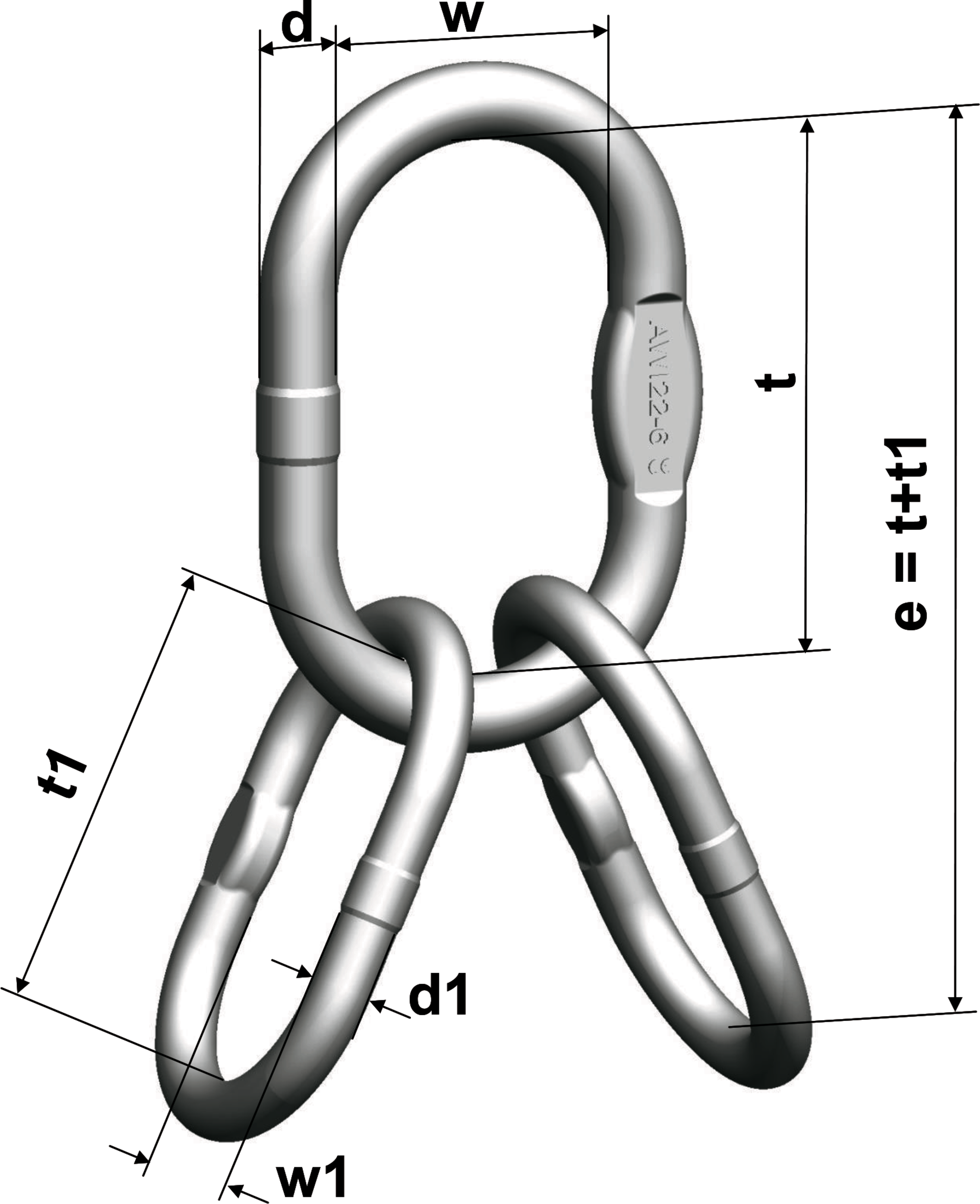

Rysunek wymiarowy i tabela VAWI
Pięć wykonań VAWI. DOR poniżej dotyczy zakresu kąta 0–45° podanego przez producenta; nośność gotowego zawiesia ustala się z uwzględnieniem wszystkich elementów i geometrii pracy.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR 0–45° [t] | e [mm] | d [mm] | t [mm] | w [mm] | d1 [mm] | t1 [mm] | w1 [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
| VAWI 6-6 | 1,85 | 220 | 16 | 110 | 60 | 13 | 110 | 60 | 1,21 |
| VAWI 7/8-6 | 3,35 | 245 | 18 | 135 | 75 | 16 | 110 | 60 | 1,98 |
| VAWI 10-6 | 5,25 | 320 | 23 | 160 | 90 | 23 | 160 | 90 | 4,8 |
| VAWI 13-6 | 8,9 | 360 | 27 | 180 | 100 | 27 | 180 | 100 | 7,38 |
| VAWI 16-6 | 13,2 | 400 | 32 | 200 | 110 | 32 | 200 | 110 | 12,42 |
DOR w tonach, wymiary w mm, masa w kg/szt. Numer przy symbolu VAWI nie określa średnicy liny. Właściwą linę, kauszę oraz nośność całego zawiesia dobieramy osobno. Źródło: karta producenta pewag VAWI ↗.
| Typ | Skład zestawu | Hak pojedynczy DIN 15401 — nr | Hak podwójny DIN 15402 — nr |
|---|---|---|---|
| VAWI 6-6 | AWI 16-6 + 2 AWI 13-6 | 2,5 | 4 |
| VAWI 7/8-6 | AWI 18-6 + 2 AWI 16-6 | 5 | 6 |
| VAWI 10-6 | AWI 22-6 + 2 AWI 22-6 | 6 | 8 |
| VAWI 13-6 | AWI 26-6 + 2 AWI 26-6 | 8 | 10 |
| VAWI 16-6 | AWI 32-6 + 2 AWI 32-6 | 10 | 12 |
Numery wielkości haków nie są wartościami DOR. Dopasowanie wymaga sprawdzenia wymiarów konkretnego haka i swobodnego ułożenia ogniwa.
DOBÓR Z DYSTRYBUTOREM
Dobierz ogniwa do kausz, haka i obciążenia.
Prześlij konfigurację zawiesia i wymiary współpracujących elementów.
Kausze i liczba cięgien
Podaj średnicę i konstrukcję liny oraz zewnętrzne wymiary kausz. Każde ogniwo przejściowe jest przeznaczone do pomieszczenia dwóch kausz, ale ich rzeczywiste dopasowanie trzeba sprawdzić.
Hak i środowisko
Prześlij typ i wymiary haka pojedynczego lub podwójnego. Określ medium, temperaturę i sposób czyszczenia, szczególnie w instalacjach chemicznych lub spożywczych.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Zestaw jest znakowany oznaczeniem oraz CE. Producent opisuje wykonanie w nawiązaniu do DIN 5688-1 i DIN 3088-1989; nie zastępuje to oceny i dokumentacji kompletnego zawiesia linowego. Montaż oraz użytkowanie prowadź według dokumentacji właściwego wykonania.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta VAWI i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj oznaczenia, zużycie, pęknięcia, odkształcenia i korozję wszystkich ogniw. Sprawdź swobodne ułożenie kausz i właściwe oparcie ogniwa głównego w haku. Uszkodzonych elementów nie prostuj ani nie naprawiaj przez samodzielne spawanie.
Zobacz zakres serwisu CECHO →PYTANIA O VAWI
Co sprawdzić przed doborem?
Kto produkuje ogniwa zbiorcze VAWI?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Do ilu cięgien służy VAWI?
Producent przewiduje zestaw do zawiesi linowych 3- i 4-cięgnowych. Każde z dwóch powiększonych ogniw przejściowych mieści po dwie kausze.
Czy VAWI 10-6 jest przeznaczone wyłącznie do liny 10 mm?
Nie. Numer w symbolu osprzętu nie jest wskazaniem średnicy liny. Właściwą linę i kauszę dobiera się z uwzględnieniem DOR, konstrukcji zawiesia oraz wymiarów połączenia.
Czy tabelaryczny DOR dotyczy wszystkich kątów pracy?
Nie. Producent podaje tutaj zakres 0–45°. Dla innych kątów i nietypowego rozkładu obciążenia trzeba osobno dobrać kompletny zestaw.
Czy VAWI można stosować w kontakcie z chemikaliami?
Możliwość zależy od medium, stężenia, temperatury i warunków ekspozycji. Prześlij te informacje do CECHO, aby potwierdzić właściwe wykonanie.
Jakie informacje przesłać do wyceny?
Podaj masę ładunku, liczbę cięgien, kąty pracy, wymiary kausz i typ haka urządzenia.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz ogniwa zbiorcze VAWI z CECHO.
Prześlij dane zawiesia i zdjęcie haka. CECHO pomoże dobrać właściwe ogniwa zbiorcze VAWI oraz zgodne zakończenia lin.
Wyślij zapytanie o VAWI →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
