Łańcuch do podnoszenia pewag winner 400 klasy 10
Producent: pewagDystrybucja i dobór: CECHO
PEWAG · KLASA 10
Łańcuch do podnoszenia pewag winner 400 klasy 10 w jedenastu średnicach od 5 do 32 mm. Dostępny na metry lub w odcinkach fabrycznych, w wykonaniach LAC i PCP. DOR wynosi 1–40 t.
1–40 tDopuszczalne obciążenie robocze11 wykonań w tabeli producenta

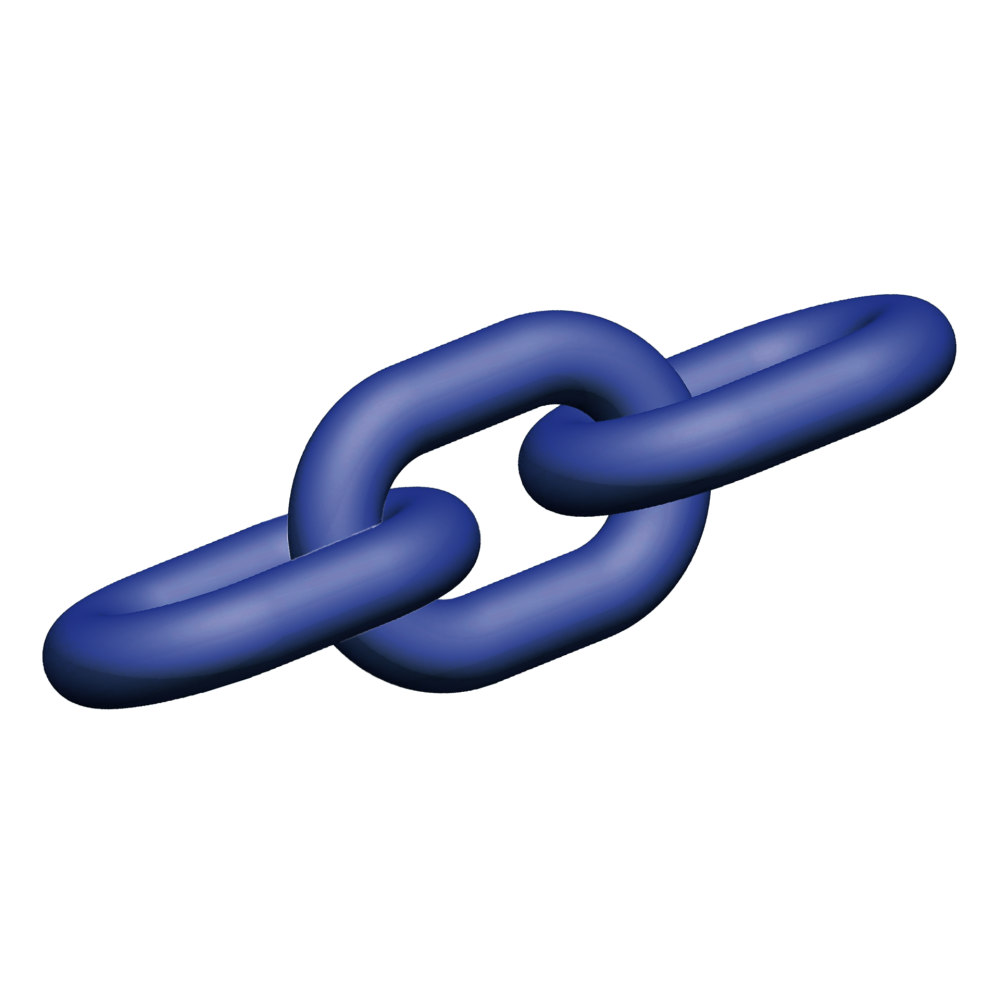

Oryginalne zdjęcie modelu. Wykonanie dobierz według oznaczenia i tabeli.
Potrzebujesz doboru łańcucha do podnoszenia WIN 400?
Podaj DOR, rozmiar i sposób podnoszenia.
Zapytaj CECHO o WIN 400 →Zadzwoń: +48 33 825 04 84- Opis produktu
Łańcuch do podnoszenia pewag WIN 400 — najważniejsze informacje
KLASA OSPRZĘTU10Według dokumentacji pewag
ZAKRES DOR1–40 t11 wykonań w tabeli
DOKUMENTACJAEN818-2 / PAS1061Parametry mechaniczne G10
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT DO PODNOSZENIA PEWAG
Łańcuch klasy 10 do wymagających układów podnoszenia.
winner 400 jest produkowany według EN 818-2 z podwyższonymi parametrami mechanicznymi klasy 10/PAS 1061. Służy jako komponent do wykonywania zawiesi i układów podnoszenia.
Bieżąca oferta obejmuje średnice 5,6,7,8,10,13,16,19,22,26 i 32 mm. LFM oznacza dostawę na metry bieżące. LAC i PCP oznaczają odrębne wykonania powierzchni; PCP ma powłokę ochronną corropro.
Długości fabryczne wynoszą 50 m dla 5–13 mm,25 m dla 16–22 mm oraz 15 m dla 32 mm. Dla 26 mm producent wymienia 25 m w LAC i 15 m w PCP. Długość odcinka oraz wykonanie potwierdź w zapytaniu.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

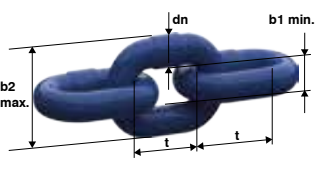

Rysunek wymiarowy i tabela WIN 400
Aktualne parametry według karty pewag. DOR podano w tonach. Wymiary odnoszą się do oznaczeń na rysunku.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | dn [mm] | DOR [t] | t [mm] | b1 min. [mm] | b2 max. [mm] | BF [kN] | Masa [kg/m] |
|---|---|---|---|---|---|---|---|
| WIN 5 400 | 5 | 1 | 16 | 7,5 | 18,5 | 39,3 | 0,61 |
| WIN 6 400 | 6 | 1,4 | 18 | 8,7 | 22,2 | 56,5 | 0,85 |
| WIN 7 400 | 7 | 1,9 | 21 | 9,5 | 25,2 | 77 | 1,12 |
| WIN 8 400 | 8 | 2,5 | 24 | 10,9 | 28,8 | 101 | 1,44 |
| WIN 10 400 | 10 | 4 | 30 | 13,5 | 36 | 157 | 2,27 |
| WIN 13 400 | 13 | 6,7 | 39 | 17,7 | 46,4 | 265 | 3,84 |
| WIN 16 400 | 16 | 10 | 48 | 21,5 | 57,6 | 402 | 6,08 |
| WIN 19 400 | 19 | 14 | 57 | 26,6 | 69,4 | 567 | 8,92 |
| WIN 22 400 | 22 | 19 | 66 | 29,5 | 79,2 | 760 | 11,7 |
| WIN 26 400 | 26 | 26,5 | 78 | 35 | 94 | 1060 | 16,18 |
| WIN 32 400 | 32 | 40 | 96 | 43,2 | 115 | 1610 | 24,1 |
DOR w tonach, wymiary w mm, masa w kg/m. BF jest siłą zrywającą w kN, nie dopuszczalnym obciążeniem roboczym. Tabela obejmuje jedenaście średnic; długości dostawy i powierzchnie opisano powyżej. Źródło: karta producenta pewag WIN 400 ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz łańcuch do podnoszenia WIN 400.
Prześlij parametry ładunku, geometrię połączenia i warunki pracy.
Długość i powierzchnia
Podaj długość w metrach i wykonanie LAC lub PCP. Masa w tabeli dotyczy jednego metra, a nie kompletnego odcinka.
Warunki pracy
Uwzględnij temperaturę, krawędzie, kąty cięgien i rozkład obciążenia. Cały układ ogranicza najsłabszy zastosowany element.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Katalog pewag winner G10, s.12 i 15, podaje EN 818-2 z parametrami G10/PAS 1061 oraz współczynniki temperaturowe. Stosuj właściwą instrukcję podnoszenia i identyfikację konkretnej partii łańcucha.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta WIN 400 i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj oznaczenia producenta, klasę, typ 400 i kod partii oraz zużycie, wydłużenie i uszkodzenia ogniw. Nie prostuj ani nie spawaj uszkodzonego łańcucha. CECHO pomaga dobrać odcinek i zgodny osprzęt.
Zobacz zakres serwisu CECHO →PYTANIA O WIN 400
Co sprawdzić przed doborem?
Kto produkuje łańcuch do podnoszenia WIN 400?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy łańcuch jest dostępny na metry?
Tak. LFM oznacza dostawę na metry bieżące. Dostępne są także odcinki fabryczne o długościach zależnych od średnicy i wykonania powierzchni.
Czy można pracować w 380°C z pełnym DOR?
Nie. Powyżej 300 do 380°C producent podaje współczynnik 0,75. Trzeba uwzględnić także ograniczenia innych komponentów.
Czym BF różni się od DOR?
BF jest siłą zrywającą w kN. DOR oznacza dopuszczalne obciążenie robocze przy podnoszeniu i podajemy je w tonach.
Jakie informacje przesłać do wyceny?
Podaj wymagany DOR, średnicę, długość odcinka i warunki zastosowania.
