Łańcuch do ocynkowni pewag KWF
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER FIRE · DO OCYNKOWNI

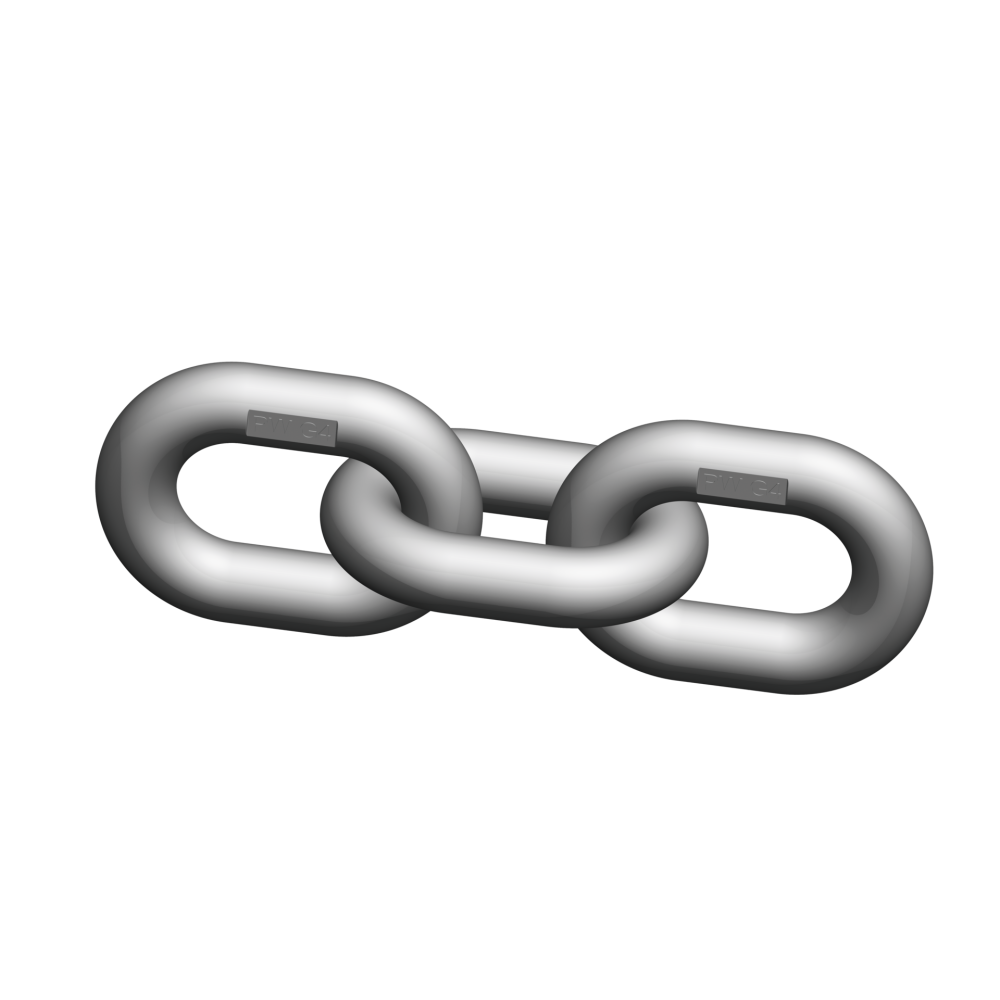

Łańcuch stalowy pewag KWF winner fire do specjalnych zawiesi pracujących w ocynkowniach. Sześć średnic 8–22 mm, DOR pojedynczego cięgna 0,5–3,75 t.
0,5–3,75 tDopuszczalne obciążenie robocze6 wykonań w tabeli producenta
Potrzebujesz doboru łańcucha KWF?
Prześlij obciążenie, wymiary połączeń i warunki pracy w ocynkowni.
Zapytaj CECHO o KWF →Zadzwoń: +48 33 825 04 84- Opis produktu
Łańcuch do ocynkowni pewag KWF — najważniejsze informacje
PEWAG WINNER FIREDo ocynkowniOsobny system osprzętu
DOR0,5–3,75 tWedług wykonania
PROCES CYNKOWANIADo 475°CW kąpieli cynkowej
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT DO CYNKOWANIA OGNIOWEGO
Łańcuch do powtarzanego cyklu trawienia i cynkowania.
KWF tworzy cięgna spawanych zawiesi winner fire. Współpracuje z właściwymi ogniwami i hakami tego systemu; dobór oraz wykonanie kompletnego zawiesia prowadzi pewag.
Tabela pokazuje parametry łańcucha, w tym masę jednego metra i standardową długość dostawy. Długość gotowego zawiesia ustala się osobno. Siła zrywająca jest parametrem siłowym i nie stanowi dopuszczalnego obciążenia roboczego.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

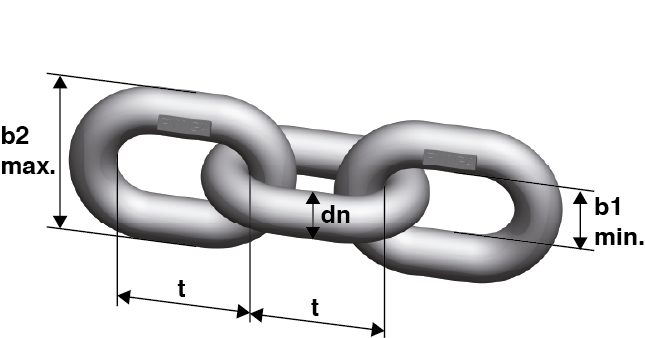

Rysunek wymiarowy i tabela KWF
Dobierz rozmiar do obciążenia, geometrii połączeń i warunków procesu cynkowania.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | Średnica d [mm] | Podziałka t [mm] | b1 min. [mm] | b2 maks. [mm] | Siła zrywająca [kN] | Masa [kg/m] | Długość standardowa [m] |
|---|---|---|---|---|---|---|---|---|
| KWF 8 | 0,5 | 8 | 24 | 10,9 | 28,8 | 33,3 | 1,41 | 50 |
| KWF 10 | 0,8 | 10 | 30 | 13,5 | 36 | 53,2 | 2,4 | 50 |
| KWF 13 | 1,325 | 13 | 39 | 17,5 | 46,8 | 88,1 | 4 | 50 |
| KWF 16 | 2 | 16 | 48 | 21,5 | 58,2 | 133 | 6,03 | 25 |
| KWF 20 | 3,15 | 20 | 60 | 26 | 74 | 209 | 9,77 | 25 |
| KWF 22 | 3,75 | 22 | 66 | 29,5 | 79,2 | 251 | 11,76 | 25 |
DOR pojedynczego cięgna w tonach. Masa w kg/m, długość standardowa w m, pozostałe wymiary w mm. Siła zrywająca w kN nie jest DOR. Nośność całego zawiesia ustala się dla jego konfiguracji i warunków pracy. Źródło: karta producenta pewag KWF ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz łańcuch KWF do procesu.
Podaj obciążenie, geometrię połączeń, temperatury i skład kąpieli oraz sposób podwieszenia.
Warunki kąpieli
Instrukcja dopuszcza kąpiel trawiącą z 15% kwasem solnym do 30°C oraz kąpiel cynkową do 475°C. Nie rozszerzaj tych warunków na inne chemikalia ani większe stężenia. Ubytki materiału wymagają regularnej kontroli.
Montaż i kontrola
System spawany winner fire kompletuje i naprawia pewag. Nie spawaj, nie prostuj i nie poddawaj elementów własnej obróbce cieplnej. Nie rozłączaj siłą elementów sklejonych cynkiem.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Przed zastosowaniem zapoznaj się z instrukcją konkretnego modelu oraz całego układu. Instrukcja pewag KWF ↗. Nośność w warunkach ograniczonych wymaga uwzględnienia wszystkich odpowiednich współczynników producenta.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta KWF i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Oględziny wykonuj przed każdym użyciem. Instrukcja wymaga kontroli przez osobę kompetentną co najmniej co 14 dni, a przy intensywnej eksploatacji częściej. Do kontroli osprzęt musi być wolny od cynku, korozji i zanieczyszczeń. Nie wykonuj prób obciążeniowych używanego osprzętu — producent wskazuje ryzyko korozji naprężeniowej.
Zobacz zakres serwisu CECHO →PYTANIA O KWF
Co sprawdzić przed doborem?
Kto produkuje łańcuch KWF?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy długość dostawy oznacza długość gotowego zawiesia?
Nie. Tabela podaje standardowe odcinki łańcucha. Długość roboczą kompletnego układu dobiera się osobno.
Czy siłę zrywającą można traktować jako DOR?
Nie. Siła zrywająca w kN i DOR w tonach opisują różne parametry. Do użytkowania służy DOR z uwzględnieniem ograniczeń instrukcji.
Jakie informacje przesłać do wyceny?
Prześlij wymagany model, ilość, obciążenie, parametry kąpieli i rysunek lub zdjęcie układu podnoszenia.
