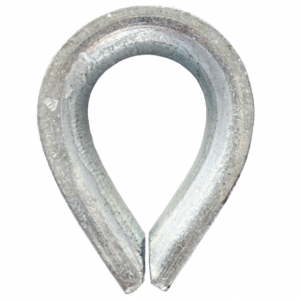

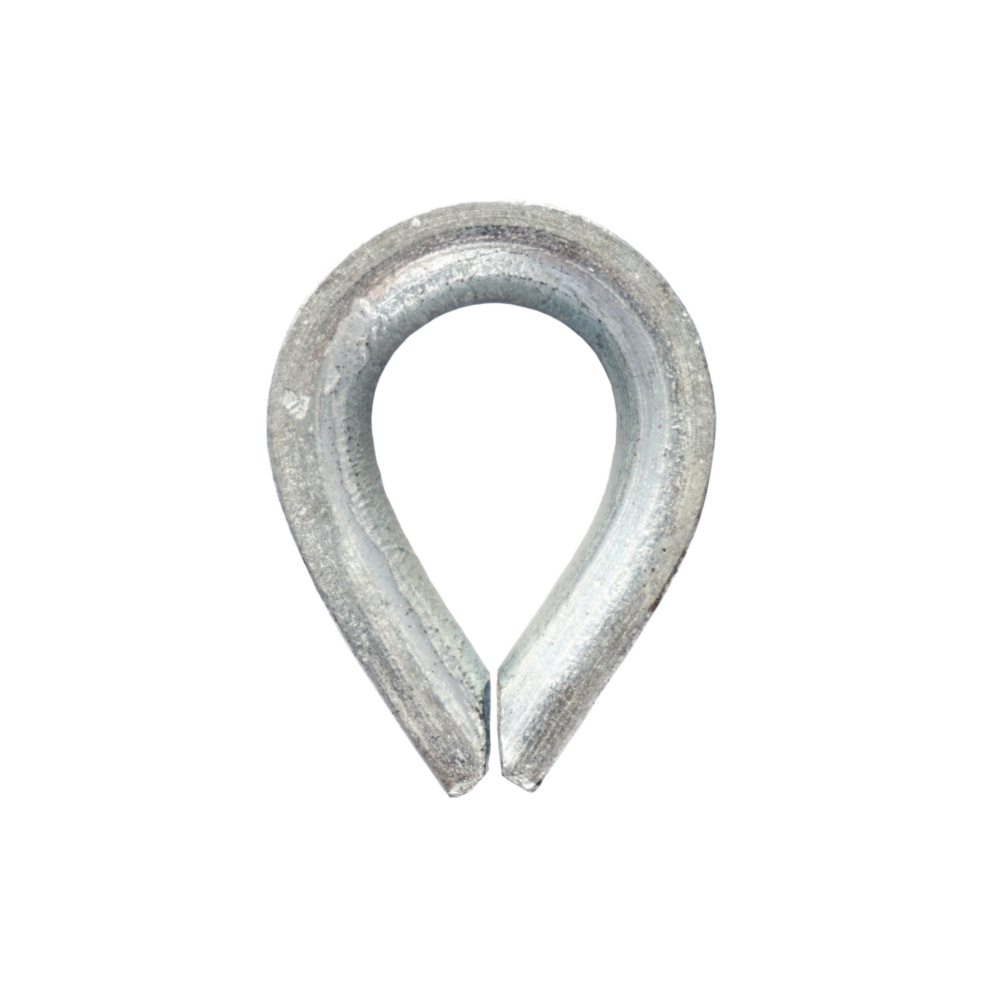

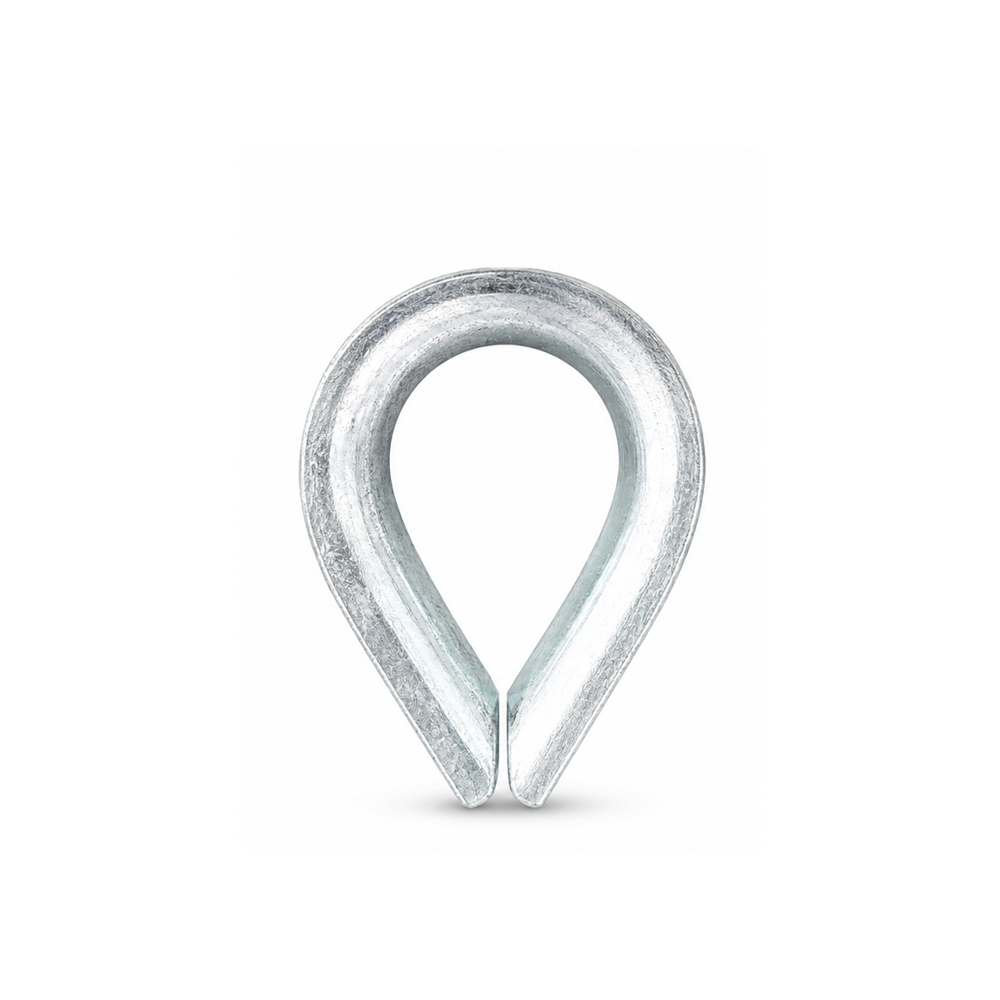

Kausza do zawiesi linowych
CECHO · OSPRZĘT DO LIN I ZAWIESI
KAUSZA · ZAWIESIA LINOWE
Kausza do zawiesi linowych, dobierana do średnic liny 8–56 mm. Tabela obejmuje 18 wykonań oraz wymiary potrzebne do dopasowania zakończenia.
8–56 mmKatalogowa średnica liny18 wykonań w tabeli doboru
Potrzebujesz pomocy w doborze?
Podaj średnicę i konstrukcję liny, rodzaj zakończenia, wymiary osprzętu łączącego oraz ilość.
Zapytaj CECHO o kauszę →Zadzwoń: +48 33 825 04 84- Opis produktu
Kausza do zawiesi linowych — najważniejsze informacje
KONSTRUKCJAKausza do zawiesiPodparcie pętli liny
ŚREDNICA LINY8–56 mmDobór z tabeli wymiarów
POŁĄCZENIELina i osprzętSprawdź geometrię styku
WSPARCIE CECHODobór i serwisKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Dopasowanie kauszy do pętli i elementu łączącego.
Kausza osłania wewnętrzną powierzchnię pętli liny i tworzy miejsce współpracy ze sworzniem, szaklą lub innym dobranym łącznikiem.
Średnica liny to punkt wyjścia. Trzeba także sprawdzić wymiary wewnętrzne, szerokość elementu łączącego i poprawne ułożenie liny po wykonaniu zakończenia.
Tabela nie przypisuje kauszy samodzielnego DOR. Nośność określa się dla kompletnego zawiesia lub połączenia, zgodnie z jego dokumentacją.
DANE KATALOGOWE CECHO

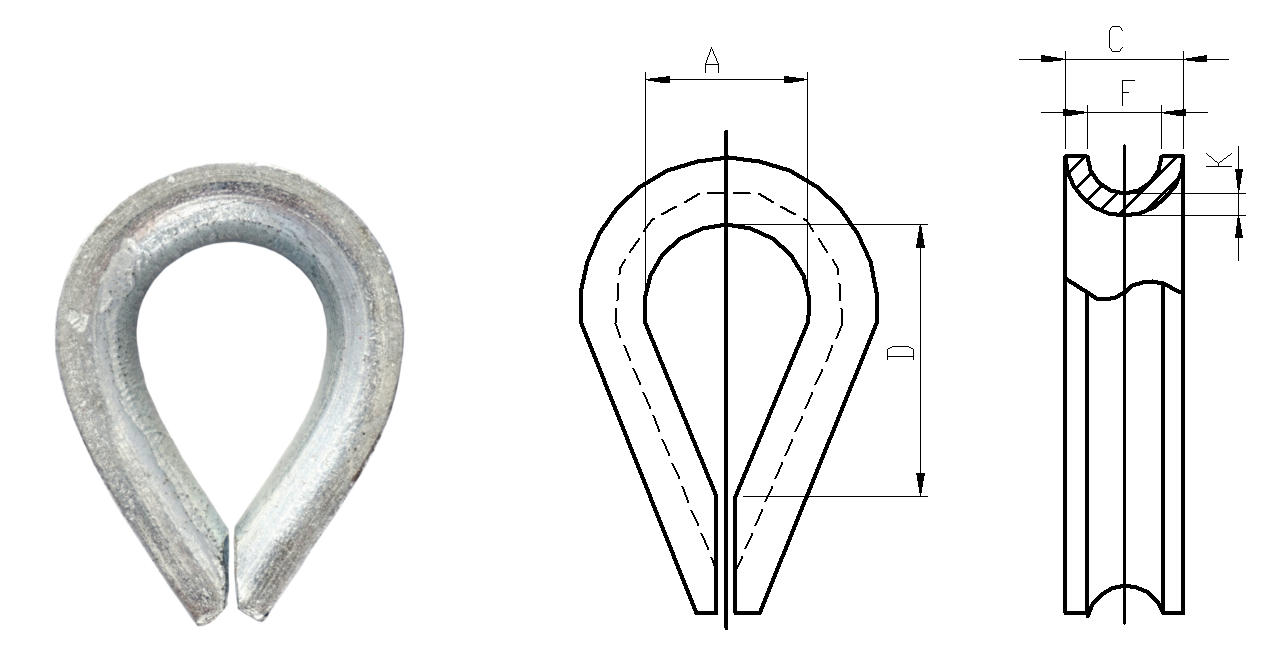

Rysunek i tabela wymiarów
18 wykonań dla lin 8–56 mm. Wymiary D, A, C, F i K odczytuj według rysunku.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

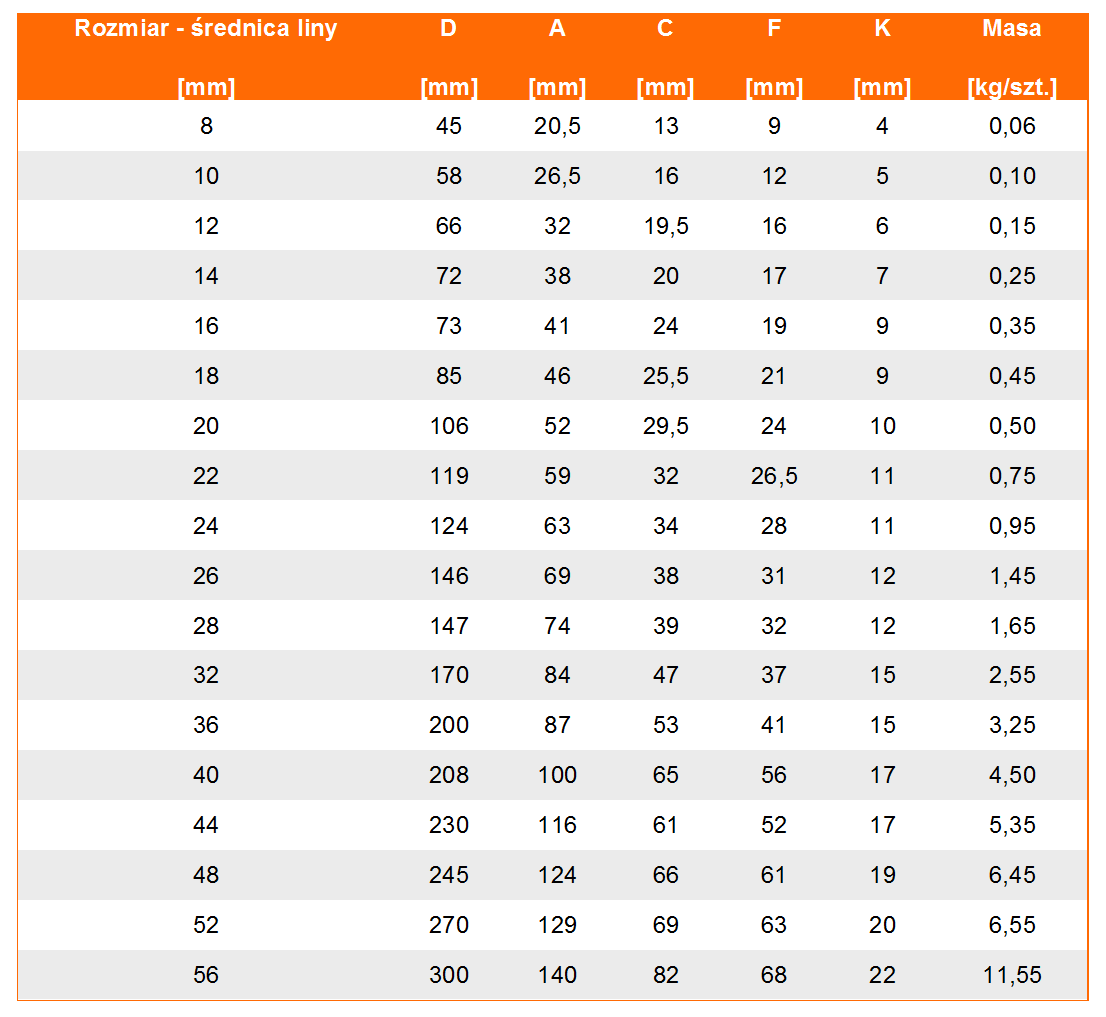

| Ø liny [mm] | D [mm] | A [mm] | C [mm] | F [mm] | K [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|
| 8 | 45 | 20,5 | 13 | 9 | 4 | 0,06 |
| 10 | 58 | 26,5 | 16 | 12 | 5 | 0,10 |
| 12 | 66 | 32 | 19,5 | 16 | 6 | 0,15 |
| 14 | 72 | 38 | 20 | 17 | 7 | 0,25 |
| 16 | 73 | 41 | 24 | 19 | 9 | 0,35 |
| 18 | 85 | 46 | 25,5 | 21 | 9 | 0,45 |
| 20 | 106 | 52 | 29,5 | 24 | 10 | 0,50 |
| 22 | 119 | 59 | 32 | 26,5 | 11 | 0,75 |
| 24 | 124 | 63 | 34 | 28 | 11 | 0,95 |
| 26 | 146 | 69 | 38 | 31 | 12 | 1,45 |
| 28 | 147 | 74 | 39 | 32 | 12 | 1,65 |
| 32 | 170 | 84 | 47 | 37 | 15 | 2,55 |
| 36 | 200 | 87 | 53 | 41 | 15 | 3,25 |
| 40 | 208 | 100 | 65 | 56 | 17 | 4,50 |
| 44 | 230 | 116 | 61 | 52 | 17 | 5,35 |
| 48 | 245 | 124 | 66 | 61 | 19 | 6,45 |
| 52 | 270 | 129 | 69 | 63 | 20 | 6,55 |
| 56 | 300 | 140 | 82 | 68 | 22 | 11,55 |
Wymiary w mm, masa własna w kg/szt. Dane dotyczą elementu; dobór obejmuje także linę i cały sposób połączenia. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Dobierz kauszę do zawiesia linowego.
Prześlij wymiary, sposób połączenia i warunki pracy.
Dopasowanie wymiarów
Porównaj wymiary kauszy z elementem łączącym. Sprawdź miejsce podparcia, swobodę ułożenia i brak zakleszczenia.
Montaż i kontrola
Wykonanie zakończenia i jego kontrolę oprzyj na instrukcji kompletnego systemu linowego.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Przy doborze potwierdź dokładne wykonanie kauszy oraz dokumentację kompletnego zakończenia liny.
Wymaganą dokumentację i zakres dostawy uzgodnij przy zapytaniu.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj odkształcenia kauszy, stan powierzchni pod liną i uszkodzenia liny w rejonie pętli. Zużyte zakończenie wymaga oceny jako cały układ.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy kausza ma własny DOR w tej tabeli?
Nie. Tabela podaje średnice liny, wymiary i masy. DOR należy ustalić dla kompletnego zawiesia lub połączenia.
Co podać poza średnicą liny?
Rodzaj zakończenia, wymiary współpracującego sworznia lub łącznika oraz warunki pracy.
Jakie informacje przesłać do wyceny?
Podaj średnicę i konstrukcję liny, rodzaj zakończenia, wymiary osprzętu łączącego oraz ilość.
DOBÓR I KONTAKT Z CECHO
Dobierz kauszę z CECHO.
Podaj średnicę i konstrukcję liny, rodzaj zakończenia, wymiary osprzętu łączącego oraz ilość.
Wyślij zapytanie o kauszę →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
