Hak z uchem HSWI
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER INOX · HAK Z UCHEM

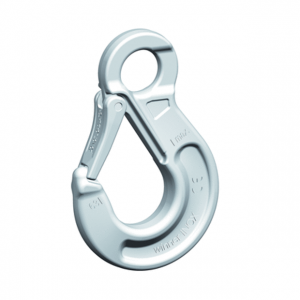

Nierdzewny hak z uchem pewag HSWI z zapadką zabezpieczającą. Przeznaczony do odpowiednio dobranych zawiesi i pracy wymagającej odporności materiału na korozję.
0,9–6,3 tDopuszczalne obciążenie robocze5 wykonań w tabeli producenta
Potrzebujesz doboru haka HSWI?
Prześlij oznaczenie HSWI, wymagane DOR, wymiary łącznika i punktu zaczepienia oraz opis medium i temperatury.
Zapytaj CECHO o HSWI →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak pewag HSWI — najważniejsze informacje
PEWAG WINNER INOXStal 1.4462Nierdzewny hak kuty
ZABEZPIECZENIEZapadkaChroniona przez kształt haka
DOBÓRUcho i gardzielSprawdź geometrię punktu
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE

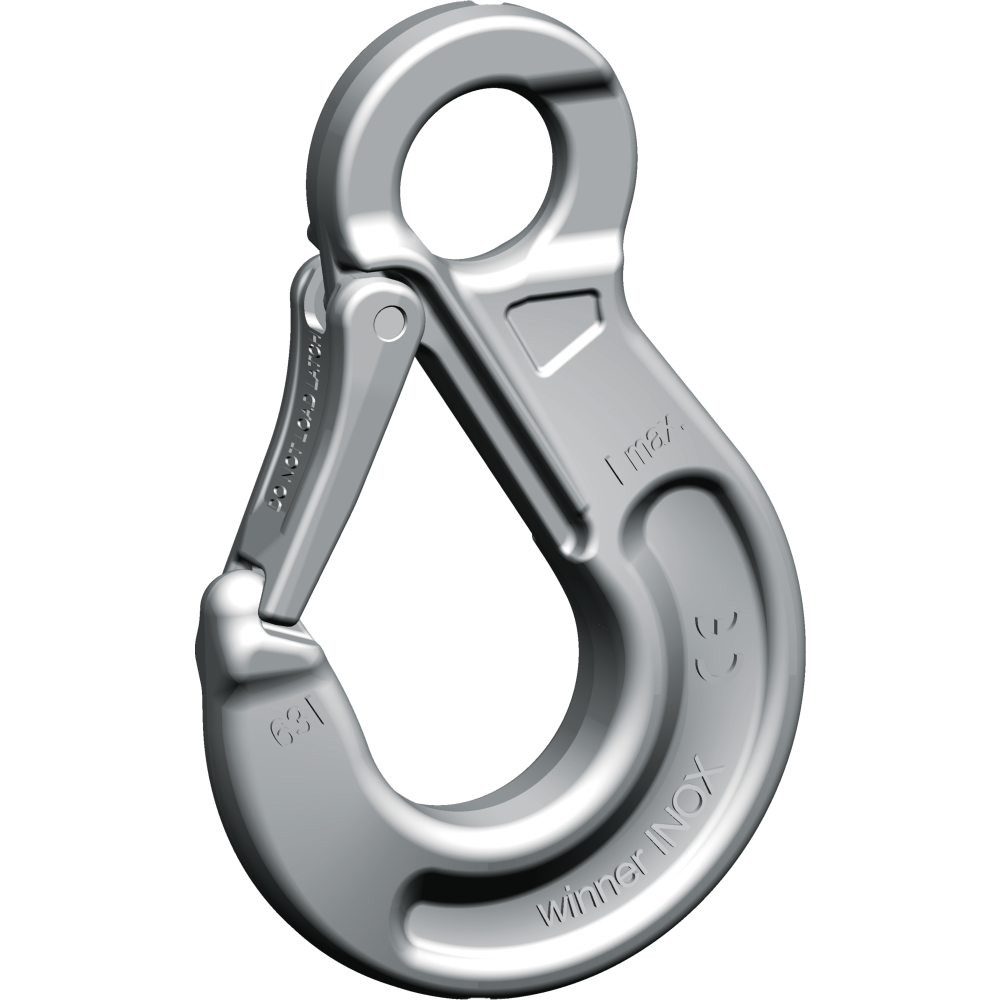

Hak nierdzewny z osłoniętą zapadką.
Kuty HSWI ma szeroką końcówkę utrudniającą przypadkowe zaczepienie w ogniwie łańcucha. Kształt korpusu chroni zapadkę przed uderzeniami i prowadzi ją przy zamykaniu.
Kute znaczniki kontrolne ułatwiają zauważenie odkształcenia. Zapadka zamyka gardziel, lecz nie stanowi powierzchni do przenoszenia ładunku. Obciążenie należy oprzeć w siodle haka.
Odporność na korozję dobiera się do medium, jego stężenia, temperatury i czasu kontaktu. Zastosowanie w wodzie, ściekach, chemii lub przemyśle spożywczym wymaga sprawdzenia ograniczeń producenta dla konkretnego materiału.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

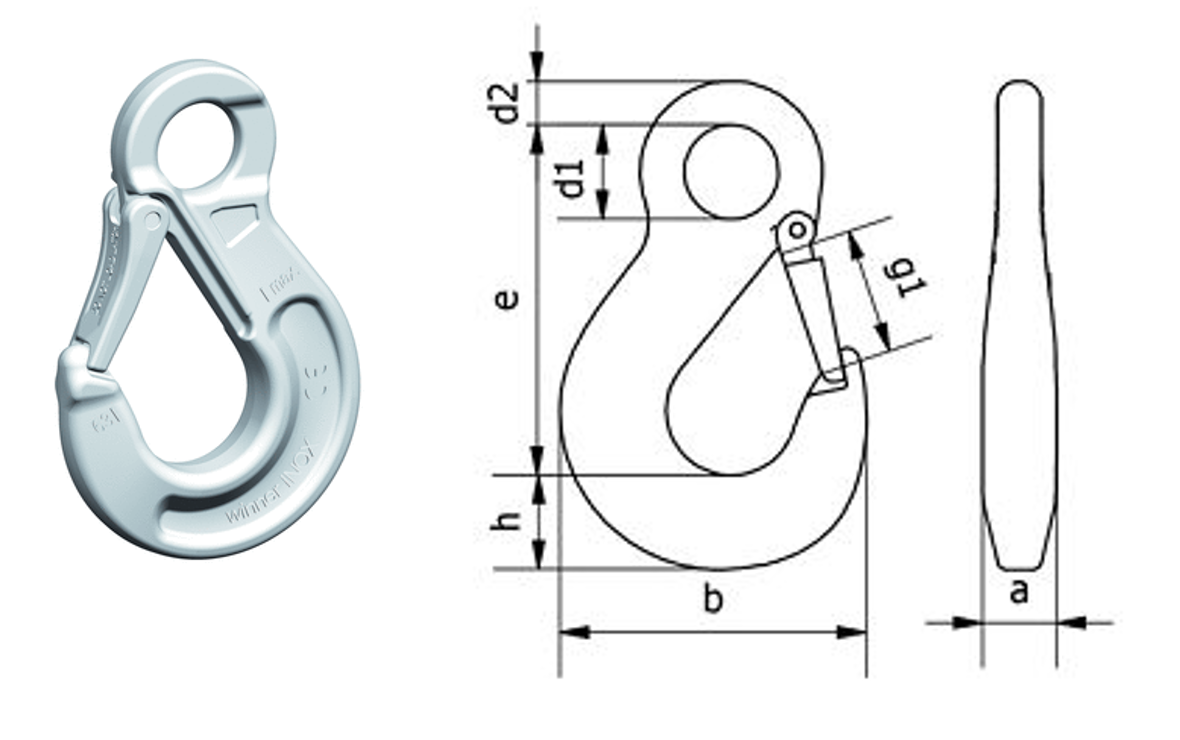

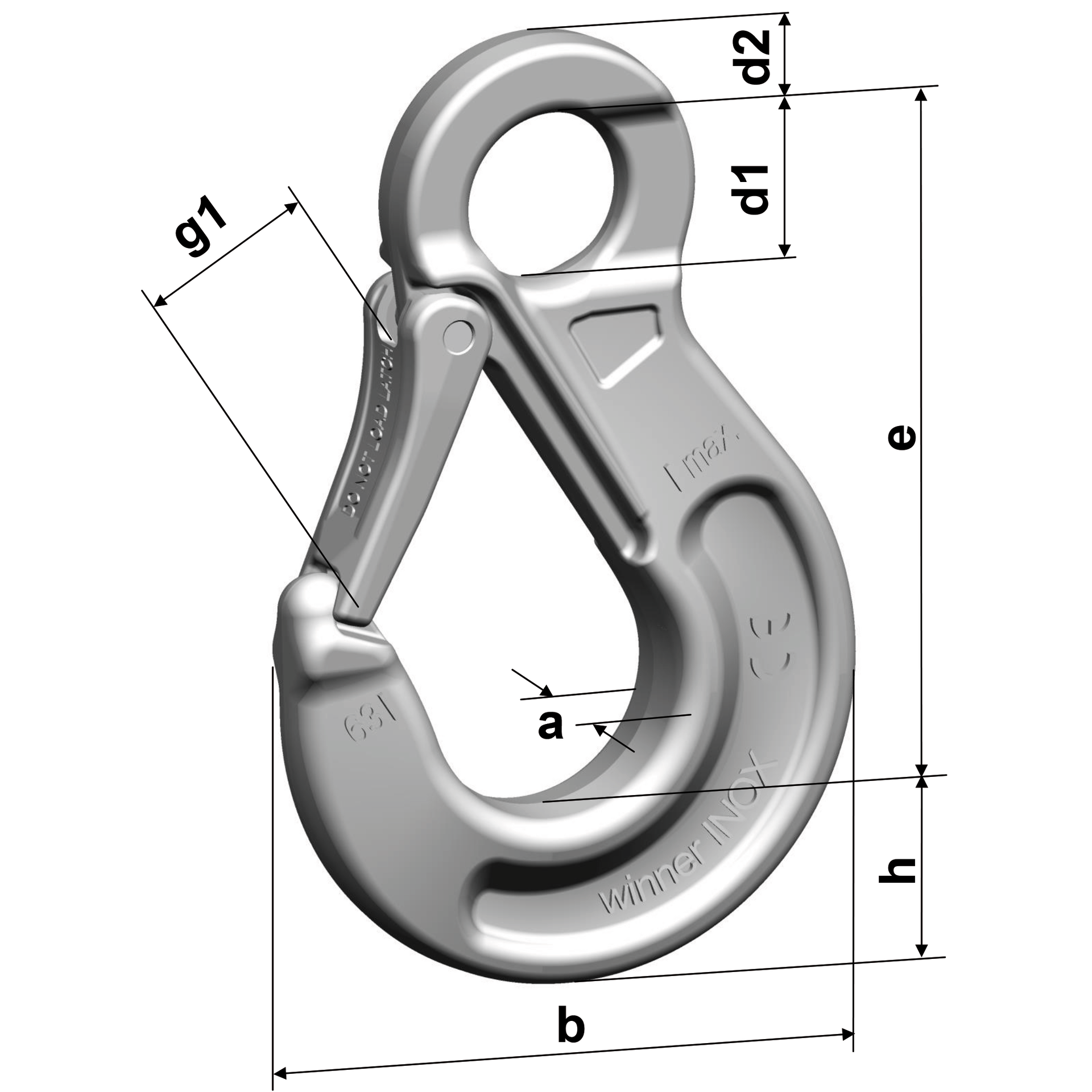

Rysunek wymiarowy i tabela HSWI
DOR dotyczy prawidłowo dobranego i obciążanego haka. Sprawdź zgodność ucha oraz gardzieli z połączeniem.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | e [mm] | h [mm] | a [mm] | d2 [mm] | g1 [mm] | b [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| HSWI 5/6-6 | 0,9 | 84 | 20 | 14 | 8 | 22 | 67 | 0,25 |
| HSWI 7/8-6 | 1,6 | 112 | 29 | 20 | 13 | 32 | 98 | 0,7 |
| HSWI 10-6 | 2,5 | 133 | 33 | 28 | 15 | 39 | 115 | 1,35 |
| HSWI 13-6 | 4,25 | 172 | 43 | 35 | 18 | 51 | 147 | 2,6 |
| HSWI 16-6 | 6,3 | 213 | 51 | 44 | 24 | 66 | 182 | 4,85 |
DOR w t, wymiary w mm, masa w kg/szt. Średnicę ucha d1 potwierdź dla zamawianego wykonania. W materiałach producenta występują różne wartości d1 dla HSWI 13-6. Źródło: karta producenta pewag HSWI ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz HSWI do ładunku i zawiesia.
Zapadka musi domykać się swobodnie po prawidłowym zaczepieniu.
Ucho oraz punkt zaczepienia
Sprawdź połączenie w uchu, szerokość gardzieli i podparcie ładunku. Nie obciążaj końcówki ani zapadki.
Warunki środowiskowe
Przekaż temperaturę i medium. Dobór inox wymaga uwzględnienia ograniczeń chemicznych.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Opis konstrukcji i materiału znajduje się w katalogu winner inox, s. 29 ↗. Dobór i użytkowanie wymagają właściwej instrukcji systemu inox.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta HSWI i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj domknięcie zapadki, ucho, gardziel i znaczniki kontrolne. Producent wskazuje zestaw zapadki SFGWI jako część zamienną właściwą dla tego modelu.
Zobacz zakres serwisu CECHO →PYTANIA O HSWI
Co sprawdzić przed doborem?
Kto produkuje hak HSWI?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy do HSWI pasuje zwykły zestaw SFGW?
Nie dobieraj części wyłącznie po wyglądzie. Dla HSWI producent wskazuje zestaw SFGWI.
Czy zapadka może przenosić obciążenie?
Nie. Ładunek powinien spoczywać w siodle haka, a zapadka ma zamykać gardziel.
Jakie informacje przesłać do wyceny?
Prześlij oznaczenie HSWI, wymagane DOR, wymiary łącznika i punktu zaczepienia oraz opis medium i temperatury.
