Strona główna » Produkty » Uchwyty, Chwytaki » Zdalne podnoszenie i pozycjonowanie LEVO » Hak sterowany radiowo pewag levo LH32

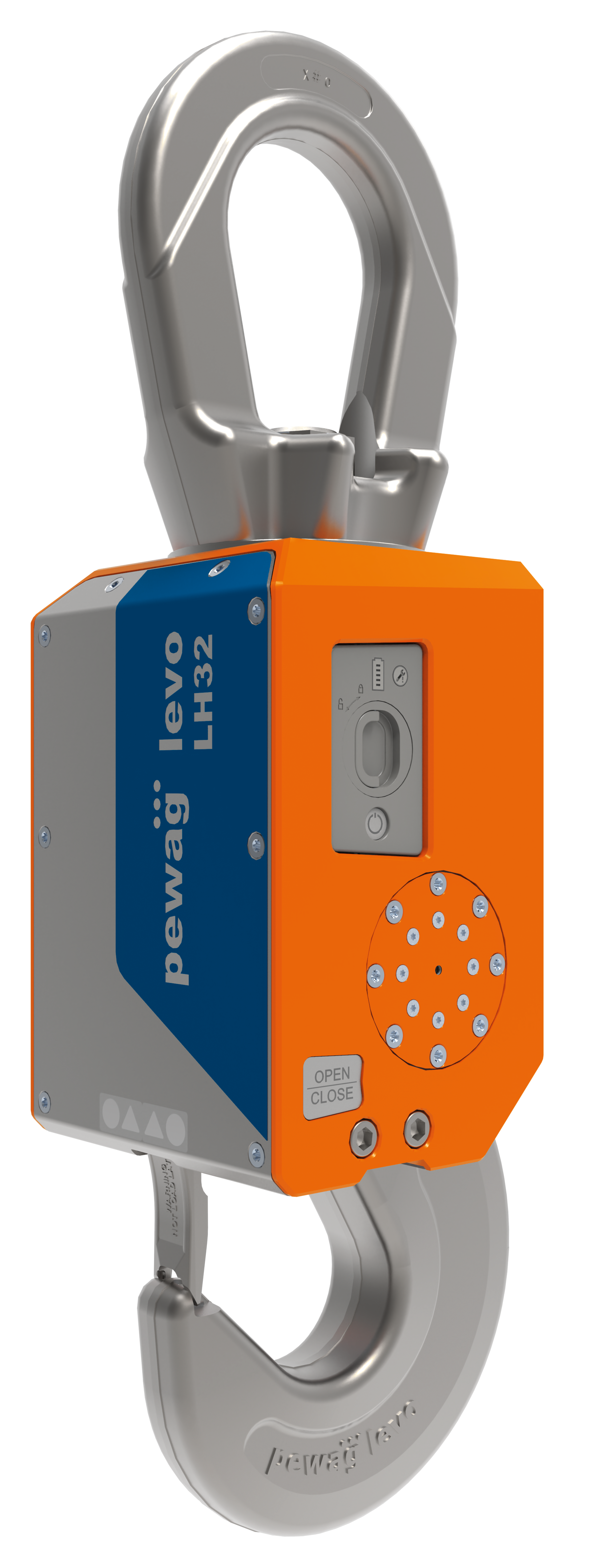

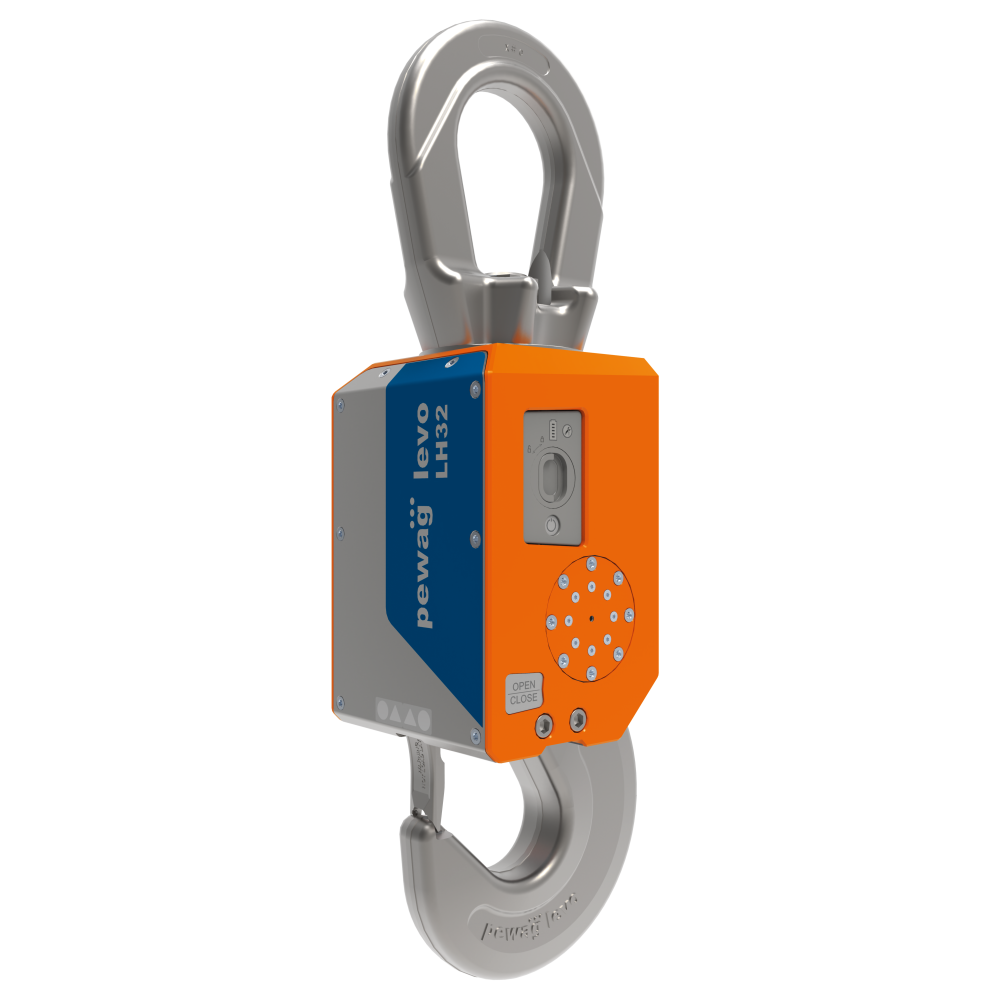

Hak sterowany radiowo pewag levo LH32
Producent: pewagDystrybucja i dobór: CECHO
PEWAG LEVO
Hak pewag levo LH32 o DOR 32 t umożliwia zdalne zaczepianie i odczepianie odpowiednio przygotowanego ładunku. Sterowanie radiowe działa z odległości do 100 m przy zachowanej widoczności; dostępne są opcjonalne moduły ułatwiające obsługę.
32 tDopuszczalne obciążenie robocze2 wersje wyposażenia
Potrzebujesz doboru haka sterowanego radiowo LH32?
Prześlij masę ładunku, układ podwieszenia i planowany przebieg operacji.
Zapytaj CECHO o LH32 →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak sterowany radiowo pewag LH32 — najważniejsze informacje
PEWAG LEVOHak radiowyLH32
DOR32 tWersje wyposażenia w tabeli
STEROWANIEDo 100 mPrzy zachowanej widoczności
WSPARCIE CECHODobór i serwisKontakt z technikiem →
ZDALNE PODNOSZENIE I POZYCJONOWANIE
Odczepianie ładunku z bezpiecznej odległości.
levo LH32 łączy mechaniczny hak nośny z napędem i sterowaniem radiowym. Pomaga ograniczyć ręczne czynności w trudno dostępnej strefie podwieszenia, np. przy przeładunku elementów stalowych i prefabrykatów.
LH32 jest przeznaczony do ciężkich ładunków do 32 t. W ofercie europejskiej producent podaje zestaw podstawowy oraz wykonanie z magnesem, oba w wersji sterowania 868 V3.1.
Opcjonalny magnes pomaga podchwycić ferromagnetyczny punkt podnoszenia lub ogniwo i doprowadzić je do haka. Nie służy do podnoszenia ładunku siłą magnetyczną. Połączenie nośne tworzy zamknięty hak.
Zabezpieczenie przeciwdziała niezamierzonemu otwarciu obciążonego haka. Odczepianie wykonuj dopiero po stabilnym odłożeniu ładunku i odciążeniu połączenia. Operator musi obserwować operację oraz potwierdzić prawidłowe zamknięcie przed podnoszeniem.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG
Rysunek wymiarowy i tabela LH32
Wybierz wersję wyposażenia i sprawdź wymiary połączeń. DOR pozostaje taki sam dla wymienionych wariantów danego modelu.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Wykonanie | DOR [t] | Wyposażenie |
|---|---|---|
| LH32 BASIC SET 868 V3.1 | 32 | Zestaw podstawowy |
| LH32 +MAGNET 868 V3.1 | 32 | Moduł magnetyczny |
| Model | e [mm] | a [mm] | b1 [mm] | b2 [mm] | d [mm] | d1 [mm] | d2 [mm] | g [mm] | h [mm] | h1 [mm] | w [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LH32 | 666 | 62 | 259 | 411 | 57 | 118 | 159 | 61 | 813 | 91 | 214 | 79 |
DOR w tonach, wymiary w mm, masa w kg/szt. Wykonania sterowania przeznaczone do rynku europejskiego. Zakres dostawy pilota, akumulatora, ładowarki i modułów potwierdź dla zamawianego zestawu. Źródło: karta producenta pewag LH32 ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz pewag LH32 do zadania.
Prześlij dane ładunku i szkic układu. CECHO pomoże sprawdzić nośność, geometrię połączeń i wyposażenie.
Wykonanie urządzenia
Wybierz zestaw podstawowy albo wykonanie z magnesem zgodnie z tabelą. Sprawdź zgodność pilota i wersji radiowej. Magnes wymaga odpowiedniego ferromagnetycznego elementu zaczepowego; nie każdy punkt można podchwycić automatycznie.
Warunki i przebieg operacji
Hak podczas podnoszenia musi znajdować się pionowo nad środkiem ciężkości. Ustal bezpieczną pozycję operatora, widoczność, sekwencję zamykania i odczepiania oraz sposób stabilnego odłożenia. Zakres temperatur serii według broszury: −20°C do +60°C; zweryfikuj wyposażenie konkretnego zestawu.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja pewag levo hook — użytkowanie, kontrola i sterowanie ↗. Dobierz rozdział do właściwego modelu i wersji urządzenia. Broszura LEVO z zastosowaniami i rysunkami ↗.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta LH32 i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przed użyciem sprawdź oznaczenia, stan mechaniczny, zasilanie i funkcje sterowania. Uszkodzone urządzenie wycofaj z pracy. Przeglądy, konserwację i naprawy wykonuj zgodnie z właściwą instrukcją producenta; częstotliwość dostosuj do intensywności pracy i warunków środowiskowych.
Zobacz zakres serwisu CECHO →PYTANIA O LH32
Co sprawdzić przed doborem?
Kto produkuje hak sterowany radiowo LH32?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy magnes podnosi ładunek?
Nie. Moduł magnetyczny służy do podchwycenia odpowiedniego punktu lub ogniwa. Ładunek przenosi hak po prawidłowym zamknięciu.
Czy można odczepić wiszący ładunek?
Nie. Najpierw stabilnie odłóż ładunek i odciąż hak. Blokada przeciwdziała niezamierzonemu otwarciu pod obciążeniem.
Jaki jest zasięg sterowania?
Producent podaje do 100 m przy zachowanej widoczności. Warunki otoczenia i przeszkody wpływają na łączność; operator musi obserwować operację.
Jakie informacje przesłać do wyceny?
Podaj masę, wymiary i środek ciężkości ładunku, rozstaw oraz geometrię punktów podwieszenia, oczekiwany ruch i warunki pracy. Dołącz rysunek lub zdjęcia.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz hak sterowany radiowo LH32 z CECHO.
CECHO pomaga dobrać oryginalne urządzenie pewag LEVO, wyposażenie oraz sposób połączenia z układem podnoszenia.
Wyślij zapytanie o LH32 →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
