Hak skracający PW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · OSPRZĘT KLASY 10
Hak skracający PW z uchem do regulacji długości cięgien. Osprzęt pewag winner klasy 10; CECHO zapewnia dobór do łańcucha i wsparcie techniczne.
1–40 tDopuszczalne obciążenie robocze10 wykonań w tabeli producenta

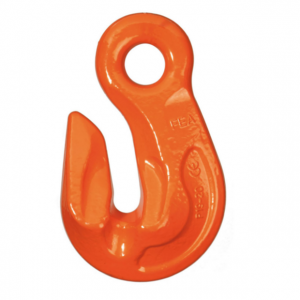

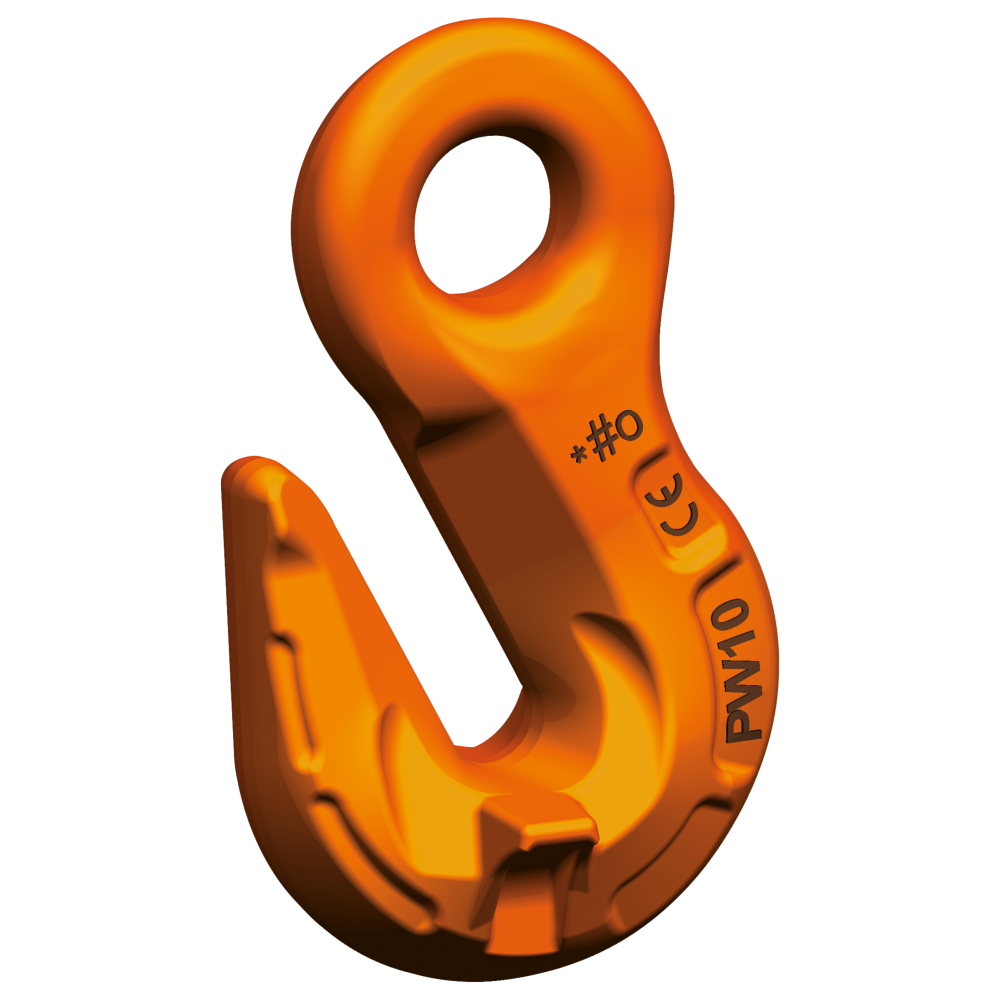

Grafika producenta przedstawia nowszą formę PW. Wygląd podparcia ogniwa zależy od wykonania.
Potrzebujesz doboru haka PW?
Prześlij średnicę i klasę łańcucha oraz wymaganą długość roboczą.
Zapytaj CECHO o PW →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak pewag PW — najważniejsze informacje
PEWAG WINNERKlasa 10Hak skracający do łańcucha
POŁĄCZENIEUchoConnex i system zgrzewany
DOKUMENTACJAEN 1677-1Parametry klasy 10 · CE
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
SKRACANIE CIĘGIEN · PEWAG WINNER
Dopasuj długość cięgna do punktów podnoszenia.
PW służy do skracania cięgien łańcuchowych. Wyprofilowane podparcie ogniwa umożliwia skracanie bez obniżenia DOR z tego powodu, przy prawidłowym doborze i użyciu według instrukcji pewag.
Hak z uchem współpracuje z systemem Connex i systemem zgrzewanym. CECHO pomoże dobrać właściwy rozmiar do łańcucha oraz ustalić zakres regulacji długości cięgna.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

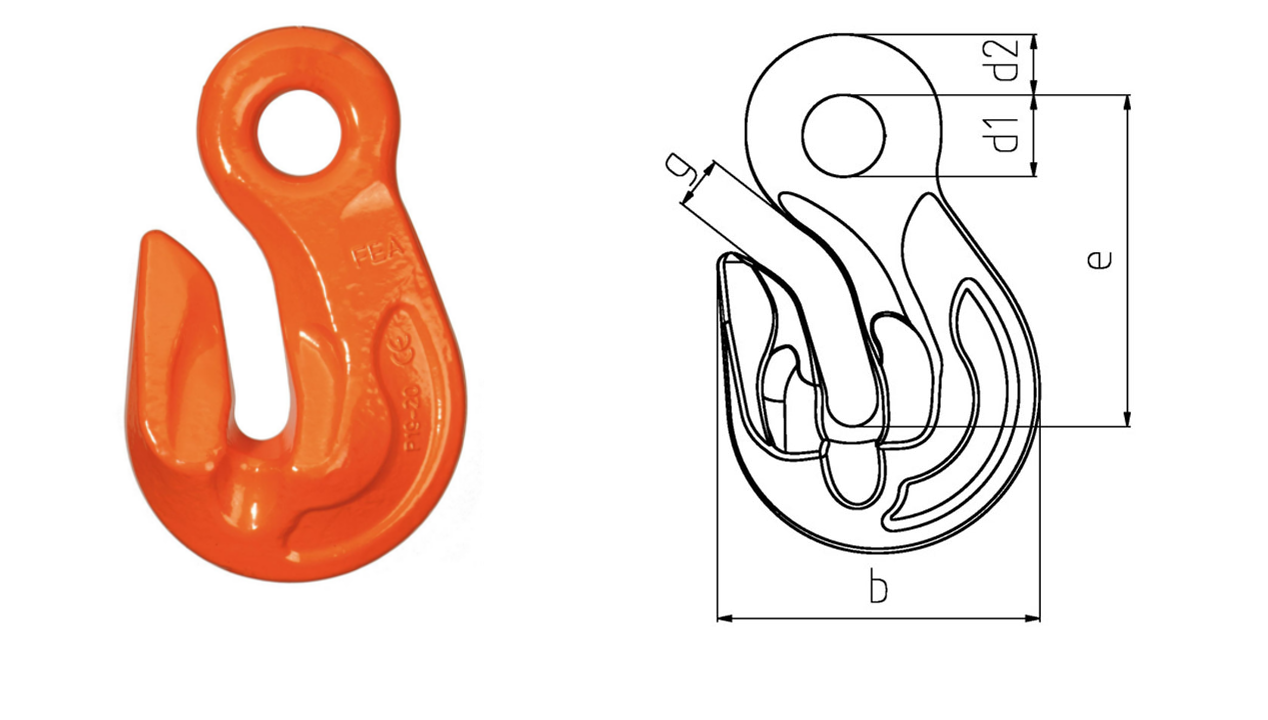

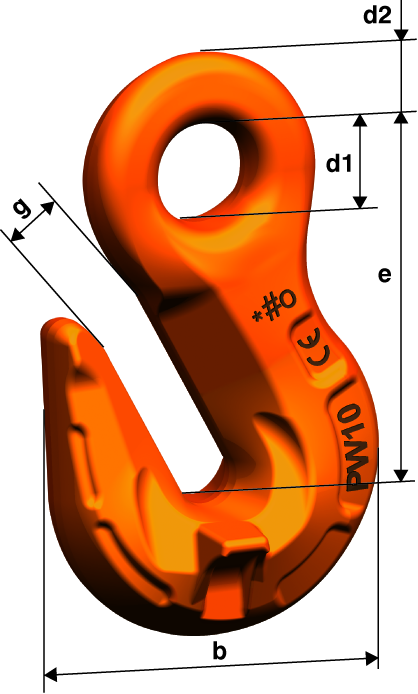

Rysunek wymiarowy i tabela PW

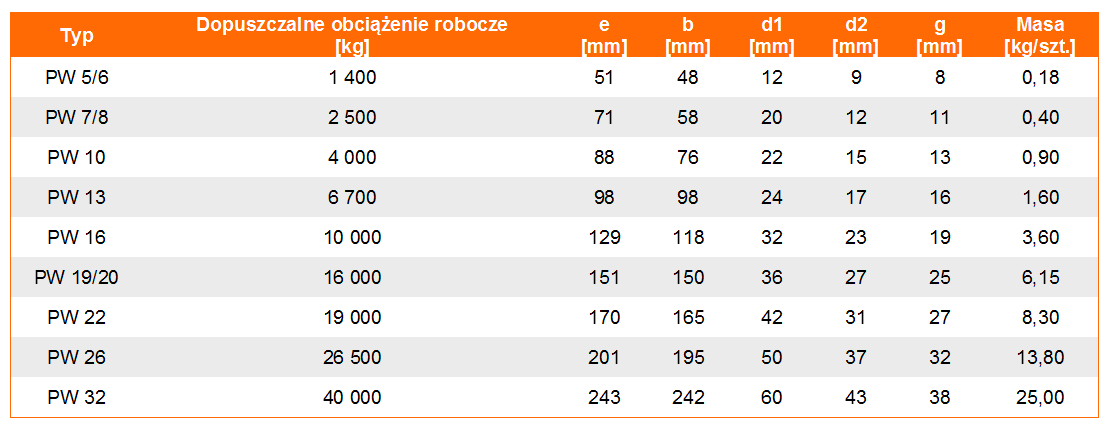

Dobierz rozmiar do łańcucha, a następnie porównaj DOR i wymiary połączenia. Tabela przedstawia aktualne wykonania producenta.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | e [mm] | b [mm] | d1 [mm] | d2 [mm] | g [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|
| PW 5 | 1 | 47 | 40 | 11 | 9 | 7 | 0,16 |
| PW 6 | 1,4 | 50 | 44 | 12 | 9 | 7 | 0,16 |
| PW 7/8 | 2,5 | 65 | 57 | 16 | 12 | 9 | 0,38 |
| PW 10 | 4 | 77 | 77 | 20 | 14 | 12 | 0,72 |
| PW 13 | 6,7 | 101 | 92 | 26 | 19 | 15 | 1,56 |
| PW 16 | 10 | 121 | 113 | 32 | 23 | 19 | 2,67 |
| PW 19/20 | 16 | 151 | 150 | 36 | 27 | 25 | 6,16 |
| PW 22 | 19 | 170 | 165 | 42 | 31 | 27 | 8,3 |
| PW 26 | 26,5 | 201 | 195 | 50 | 37 | 32 | 13,65 |
| PW 32 | 40 | 243 | 242 | 60 | 43 | 38 | 25 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Masa własna w kg/szt., wymiary w mm. Źródło: karta producenta pewag PW ↗.
DOBÓR Z DYSTRYBUTOREM
Dopasuj PW do swojego łańcucha.
Dobór obejmuje cały układ zawiesia. CECHO pomoże ustalić zgodne wykonanie i połączenie.
Długość i konfiguracja
Podaj liczbę cięgien, wymaganą długość roboczą i sposób podwieszenia. DOR całego zawiesia trzeba ustalić z uwzględnieniem jego konfiguracji.
Warunki pracy
Opisz temperaturę, częstotliwość regulacji i wymagane dokumenty. Przy wymianie prześlij zdjęcia obecnego osprzętu i czytelne oznaczenia.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
pewag podaje EN 1677-1 z parametrami mechanicznymi klasy 10 oraz oznakowanie CE. Instrukcję montażu i użytkowania dobierz do konkretnego wykonania PW.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta PW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Prześlij zdjęcia ucha, szczeliny i podparcia ogniwa. CECHO pomoże ustalić zakres przeglądu oraz dobrać zamiennik zgodny z rozmiarem łańcucha.
Zobacz zakres serwisu CECHO →PYTANIA O PW
Co sprawdzić przed doborem?
Kto produkuje hak PW?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy skrócenie cięgna hakiem PW obniża DOR?
Producent nie wymaga redukcji DOR wynikającej z samego użycia prawidłowo dobranego PW. DOR całego zawiesia zależy także od konfiguracji, kątów pracy i pozostałych elementów.
Czy PW 5 i PW 6 mają ten sam udźwig?
Nie. Aktualna tabela podaje 1 t dla PW 5 i 1,4 t dla PW 6. Nie dobieraj haka wyłącznie na podstawie dawnego oznaczenia PW 5/6.
Czy hak można dołożyć do istniejącego zawiesia?
pewag przewiduje możliwość doposażenia. Dobór połączenia i ocenę istniejącego zawiesia powierz kompetentnej osobie.
Jakie informacje przesłać do wyceny?
Podaj oznaczenie haka, średnicę i klasę łańcucha, liczbę cięgien oraz wymaganą długość roboczą. Przy wymianie dołącz zdjęcia połączenia i tabliczki zawiesia.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz hak PW z CECHO.
Prześlij parametry łańcucha i opis zastosowania. Przygotujemy propozycję właściwego wykonania oraz ofertę dla firmy.
Wyślij zapytanie o PW →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
