Hak skracający ISWP
Producent: pewagDystrybucja i dobór: CECHO
PEWAG · ZINTEGROWANY ELEMENT SKRACAJĄCY G12

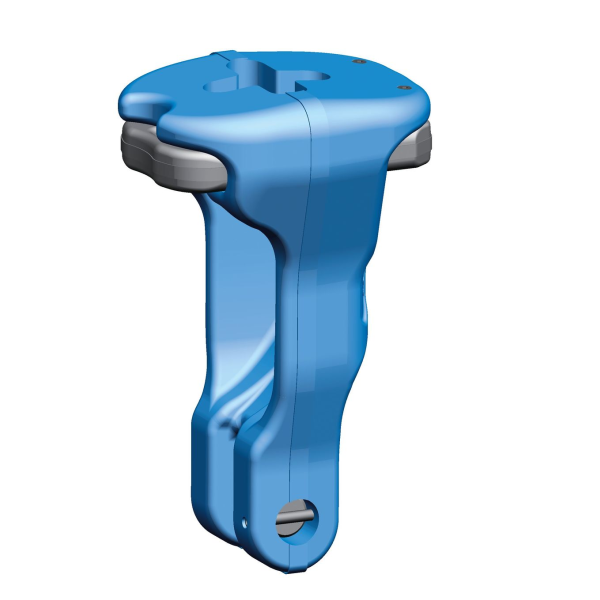

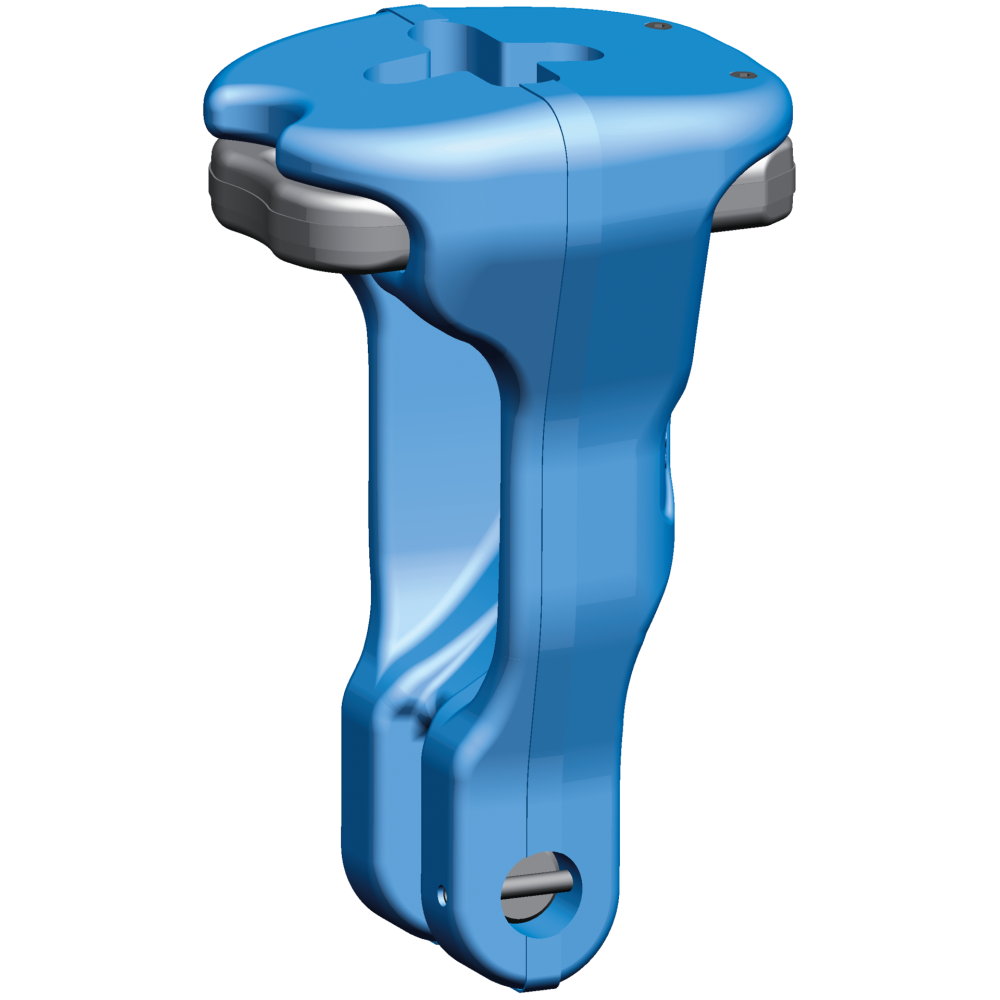

Zintegrowany element skracający pewag ISWP 10 do łańcucha WINPRO 10 mm klasy 12. Umożliwia regulację długości bezpośrednio w cięgnie zawiesia.
5 tDopuszczalne obciążenie robocze1 wykonanie w tabeli producenta
Potrzebujesz doboru haka ISWP?
Podaj ISWP 10, oznaczenie łańcucha WINPRO 10 mm, długość i konfigurację zawiesia. Dołącz zdjęcie układu skracania.
Zapytaj CECHO o ISWP →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak pewag ISWP — najważniejsze informacje
PEWAG G12Klasa 12ISWP 10
SKRACANIEW cięgnieObsługa jedną ręką
SYSTEMWINPRO 10 mmBez łączenia innych klas
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE

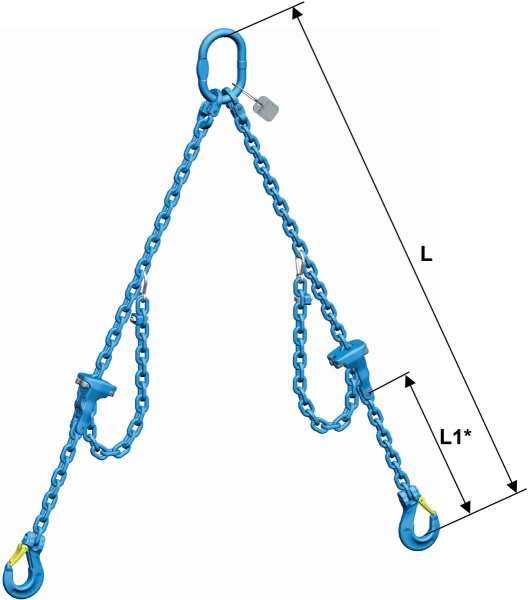

Regulacja długości w dolnej części cięgna.
ISWP montuje się w dolnej jednej trzeciej cięgna. Ułatwia to regulację długości od dołu, bez opuszczania całego zawiesia; po opanowaniu obsługi mechanizm można przestawiać jedną ręką.
Dwustopniowy mechanizm ogranicza ryzyko przypadkowego zwolnienia łańcucha. Dodatkowy ogranicznik na ostatnim ogniwie zapobiega zsunięciu elementu.
Element współpracuje wyłącznie z łańcuchem winner pro tego samego rozmiaru. Odpowiednia geometria podparcia ogniwa pozwala zachować DOR przy prawidłowym skróceniu; nie wolno łączyć go z innymi klasami.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

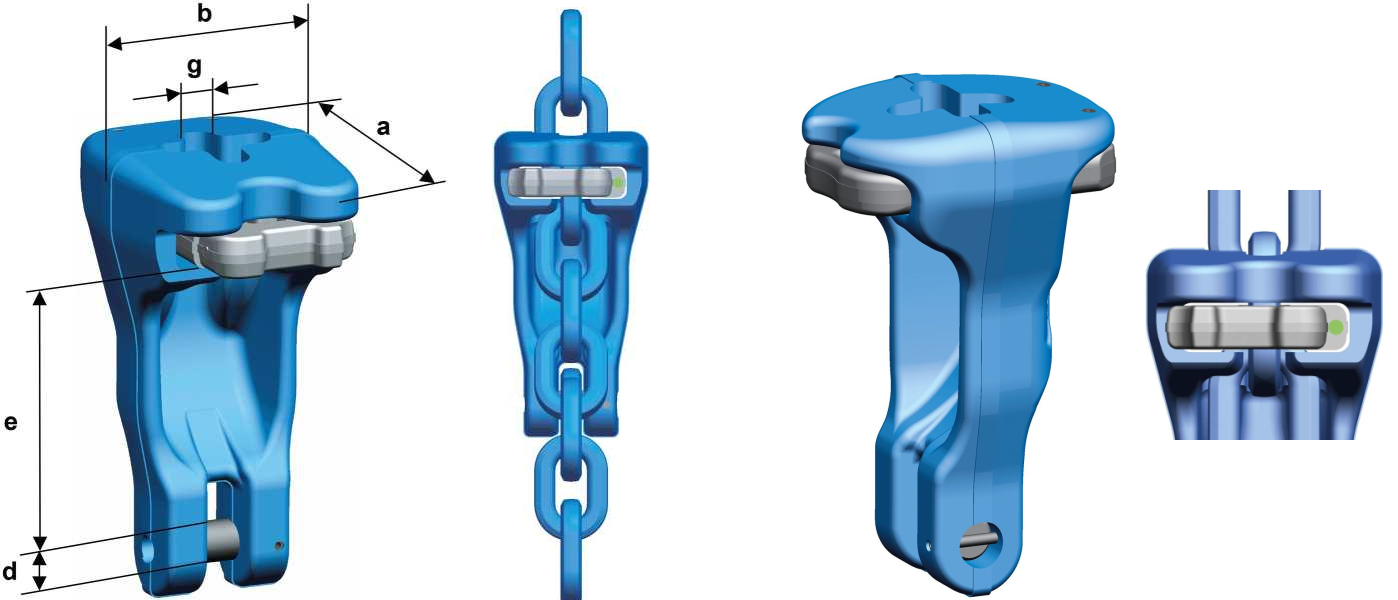

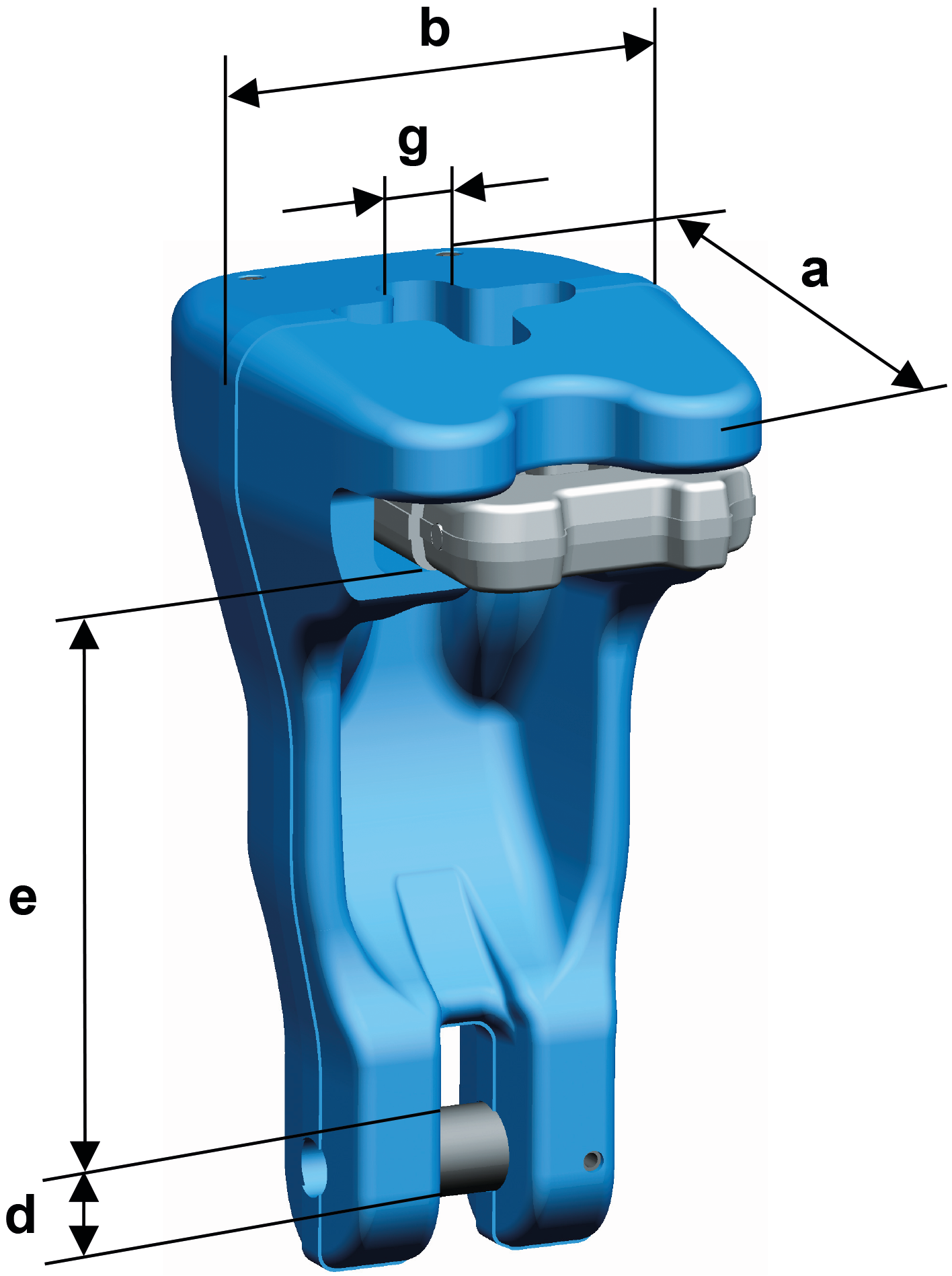

Rysunek wymiarowy i tabela ISWP
Producent publikuje wykonanie ISWP 10 o DOR 5 t. Średnica łańcucha to 10 mm, a d na rysunku jest wymiarem połączenia.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

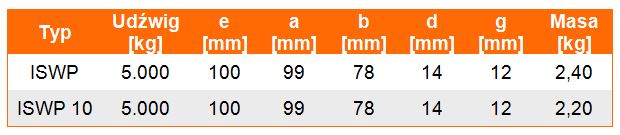

| Typ | DOR [t] | e [mm] | a [mm] | b [mm] | d [mm] | g [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|
| ISWP 10 | 5 | 100 | 99 | 78 | 14 | 12 | 2,42 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Masa własna w kg/szt., wymiary w mm. Źródło: karta producenta pewag ISWP ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz ISWP do konkretnego cięgna WINPRO.
Dobór obejmuje cały układ: łańcuch, połączenie i sposób obciążenia.
Geometria połączenia
Podaj sposób zakończenia i długość cięgna. Sprawdź miejsce montażu, swobodę regulacji oraz układ zabezpieczenia końcowego ogniwa.
Montaż i kontrola
Sprawdź oznaczenia i stan techniczny. Montaż oraz wymianę części należy wykonać według instrukcji właściwego modelu.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Montaż i obsługę opisuje dedykowana instrukcja pewag ISWP ↗. Karta producenta wskazuje EN 1677-1; wartości nośności dotyczą systemu G12.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta ISWP i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Podczas kontroli sprawdź korpus, połączenie widełkowe i zabezpieczenia. Prześlij pełne oznaczenie oraz zdjęcia do doboru części; elementy odkształcone wymagają wycofania do oceny.
Zobacz zakres serwisu CECHO →PYTANIA O ISWP
Co sprawdzić przed doborem?
Kto produkuje hak ISWP?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy skrócenie przy użyciu ISWP obniża DOR?
Producent przewiduje zachowanie DOR przy prawidłowym podparciu i montażu w zgodnym systemie. Trzeba spełnić wymagania instrukcji ISWP.
Czy ISWP 10 pasuje do łańcucha klasy 8 lub 10?
Nie. Producent dopuszcza łańcuch winner pro tego samego rozmiaru i wyklucza łączenie z innymi klasami.
Jakie informacje przesłać do wyceny?
Podaj ISWP 10, oznaczenie łańcucha WINPRO 10 mm, długość i konfigurację zawiesia. Dołącz zdjęcie układu skracania.
