Hak kontenerowy pewag CHWP
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER PRO · KLASA 12
Haki kontenerowe pewag CHWP 16 LH i RH klasy 12 do naroży zgodnych z ISO 1161. DOR pojedynczego haka wynosi 12,5 t. Komplet czterech haków obejmuje dwie sztuki lewe i dwie prawe; jego DOR zależy od kierunku obciążenia.
12,5 tDOR pojedynczego haka3 wykonania · szczegóły w tabeli

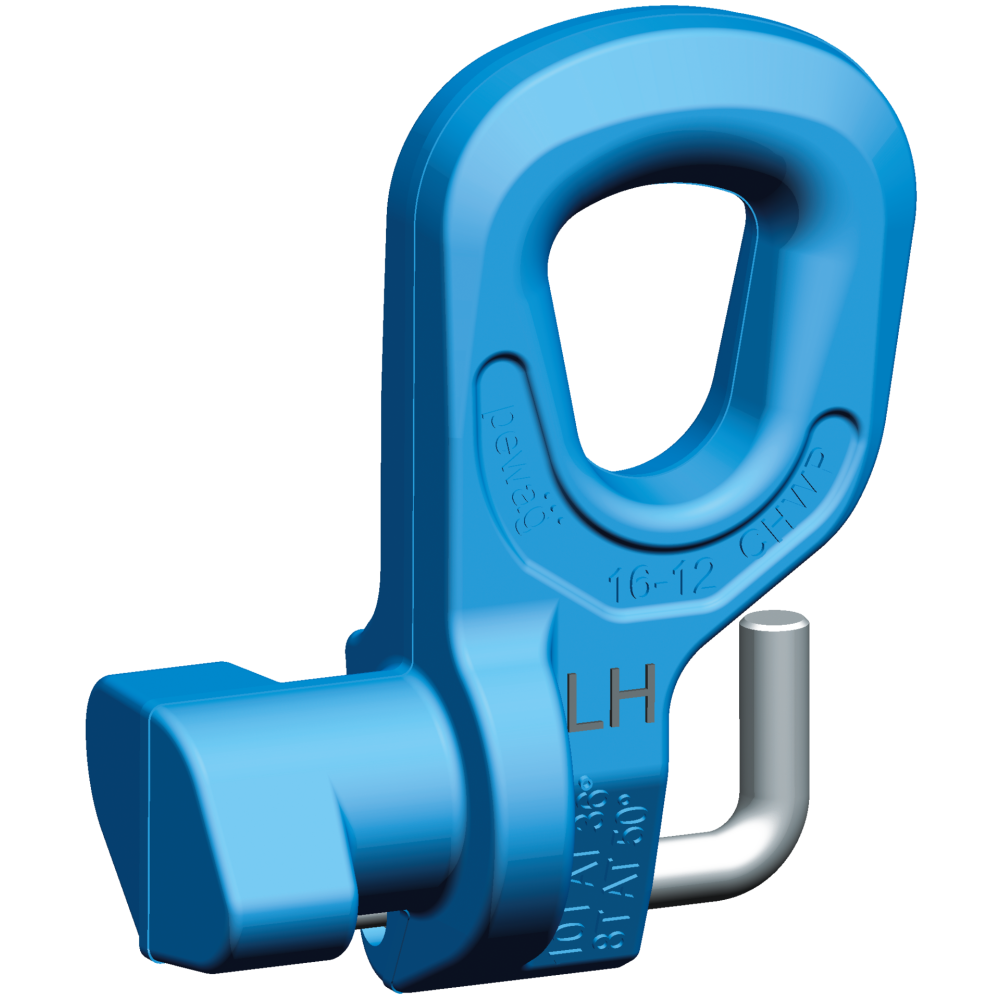

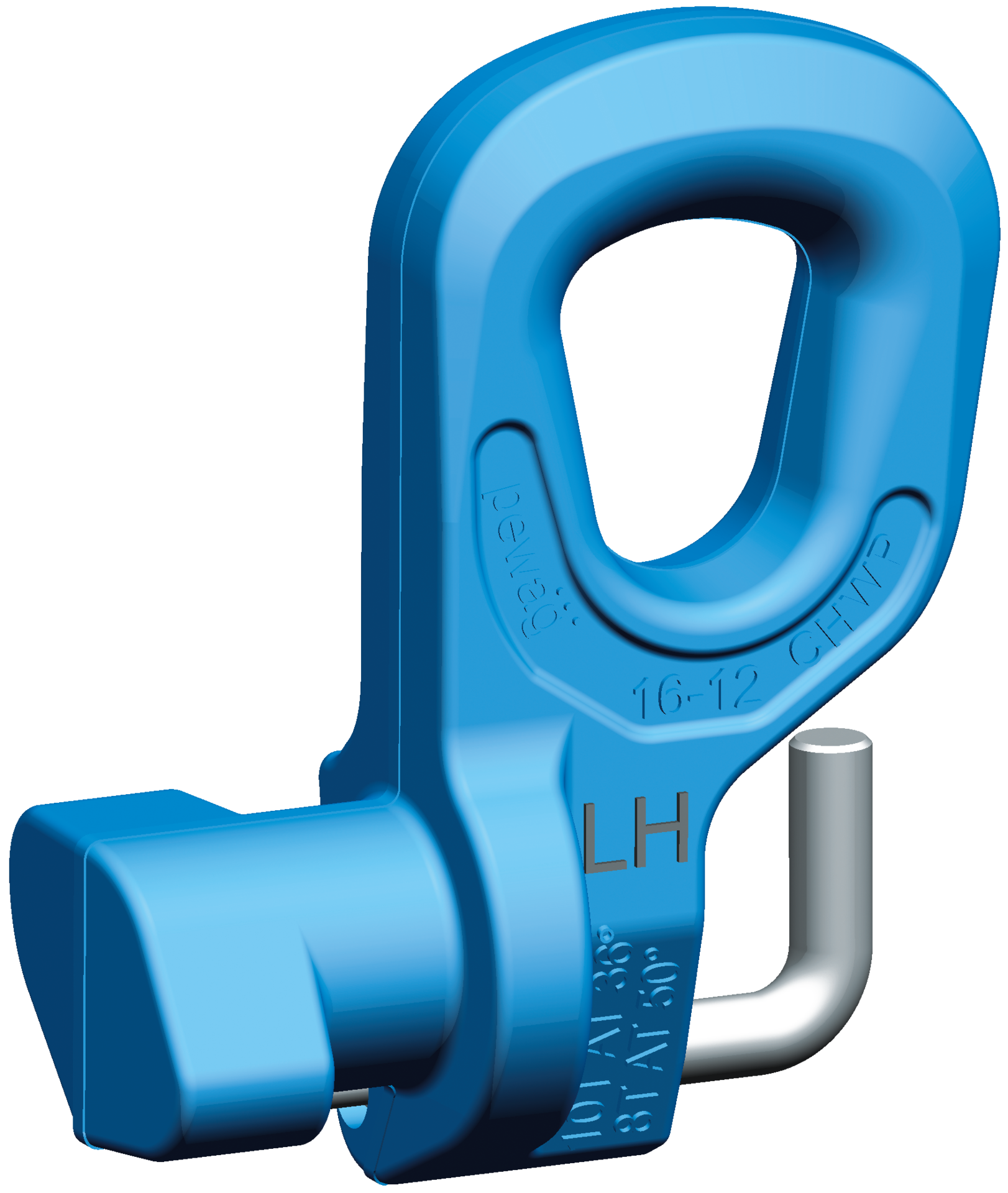

Zdjęcie przedstawia wykonanie CHWP 16 LH. Komplet zawiera również haki RH.
Potrzebujesz doboru haka kontenerowego CHWP?
Podaj masę i rodzaj kontenera, układ naroży, kąty pracy oraz zapotrzebowanie na LH/RH lub zestaw.
Zapytaj CECHO o CHWP →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak kontenerowy pewag CHWP — najważniejsze informacje
PEWAG WINNER PROKlasa 12Osprzęt do podnoszenia
DOR12,5 tDla pojedynczego haka
DOKUMENTACJANaroża ISO 1161Dobór całego układu
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT ZAWIESIOWY KLASY 12
Połączenie z narożem kontenera ISO 1161.
Zabezpieczenie utrzymuje hak w narożu i ogranicza ryzyko przypadkowego odczepienia. LH oznacza hak lewy, RH prawy, według położenia podczas podnoszenia. Prawy hak wyróżnia się czerwoną dźwignią zabezpieczającą.
CHWP można przyłączyć przez Connex CWP 16 albo odpowiedni hak końcowy KHSWP 16 lub KLHGWP 16. Element musi ustawić się zgodnie z kierunkiem siły; obciążenie poprzeczne jest niedopuszczalne.
Zestaw 2 × LH + 2 × RH ma DOR 50 t przy obciążeniu pionowym, 40 t do 36°, 32 t do 50° i 25 t do 60°. Są to wartości zestawu czterech haków, a nie każdej sztuki. Dobór obejmuje również kompletne zawiesie, naroża i kontener.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

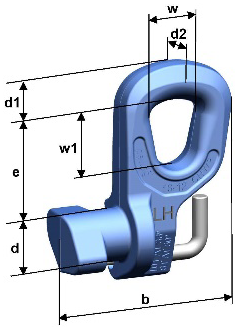

Rysunek wymiarowy i tabela CHWP
Dobierz wykonanie do łańcucha, haka dźwignicy i warunków pracy. Nośność i wymiary są podane w dwóch czytelnych tabelach.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR pojedynczego haka [t] | Zestaw 4 szt., pionowo [t] | Zestaw, maks. 36° [t] | Zestaw, maks. 50° [t] | Zestaw, maks. 60° [t] |
|---|---|---|---|---|---|
| CHWP 16 LH | 12,5 | — | — | — | — |
| CHWP 16 RH | 12,5 | — | — | — | — |
| CHWP 16 | — | 50 | 40 | 32 | 25 |
| Typ | e [mm] | b [mm] | d [mm] | d1 [mm] | d2 [mm] | w [mm] | w1 [mm] | Masa zestawu [kg] | Masa haka [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
| CHWP 16 LH | 95 | 166 | 49 | 35 | 35 | 48 | 61 | — | 4,7 |
| CHWP 16 RH | 95 | 166 | 49 | 35 | 35 | 48 | 61 | — | 4,7 |
| CHWP 16 | 95 | 166 | 49 | 35 | 35 | 48 | 61 | 18,8 | 4,7 |
DOR w tonach. Kąty oznaczają odchylenie od pionu. Zestaw zawiera 2 × LH i 2 × RH. Wymiary w mm; masa 4,7 kg/szt. i 18,8 kg/zestaw. Znak „—” oznacza wartość nieodnoszącą się do danego wariantu. Źródło: karta producenta pewag CHWP ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz hak kontenerowy CHWP.
Podaj wymagany DOR, średnicę łańcucha, liczbę cięgien, kąty pracy i wymiary haka dźwignicy.
Układ podnoszenia
Podaj masę kontenera, kierunek obciążenia i geometrię układu. Nośność zestawu nie oznacza automatycznie nośności całego zawiesia.
Połączenia oraz zabezpieczenia
Sprawdź zgodność CWP 16 lub haków końcowych. Zabezpieczenie musi działać i utrzymywać hak w narożu.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja haków kontenerowych CHWP ↗. Instrukcja określa kierunek obciążenia, układ haków, kontrolę i ograniczenia temperatury. Dobór kompletnego zestawu musi uwzględniać wszystkie te warunki.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta CHWP i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj korpus, ucho i zabezpieczenie. Stosuj właściwy zestaw zabezpieczenia lewego lub prawego według aktualnej tabeli zgodności pewag. Montaż i naprawę wykonuje osoba kompetentna; nie prostuj ani nie spawaj haka.
Zobacz zakres serwisu CECHO →PYTANIA O CHWP
Co sprawdzić przed doborem?
Kto produkuje hak kontenerowy CHWP?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Ile haków zawiera kompletny CHWP 16?
Cztery: dwa lewe LH i dwa prawe RH. Dostępne są również pojedyncze haki.
Czy każdy hak ma DOR 50 t?
Nie. Pojedynczy hak ma DOR 12,5 t. Wartość 50 t dotyczy zestawu czterech haków obciążonych pionowo.
Jak odróżnić hak prawy?
Ma oznaczenie RH i czerwoną dźwignię zabezpieczenia. Należy również sprawdzić właściwą stronę naroża podczas podnoszenia.
Jakie informacje przesłać do wyceny?
Podaj masę i rodzaj kontenera, układ naroży, kąty pracy oraz zapotrzebowanie na LH/RH lub zestaw.
