Hak kontenerowy FW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · OSPRZĘT KLASY 10
Hak FW z uchem i szeroką gardzielą, bez zapadki. CECHO pomoże dopasować osprzęt pewag winner klasy 10 do zaczepu i warunków podnoszenia.
2,5–40 tDopuszczalne obciążenie robocze8 wykonań w tabeli producenta

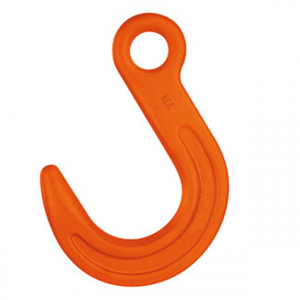

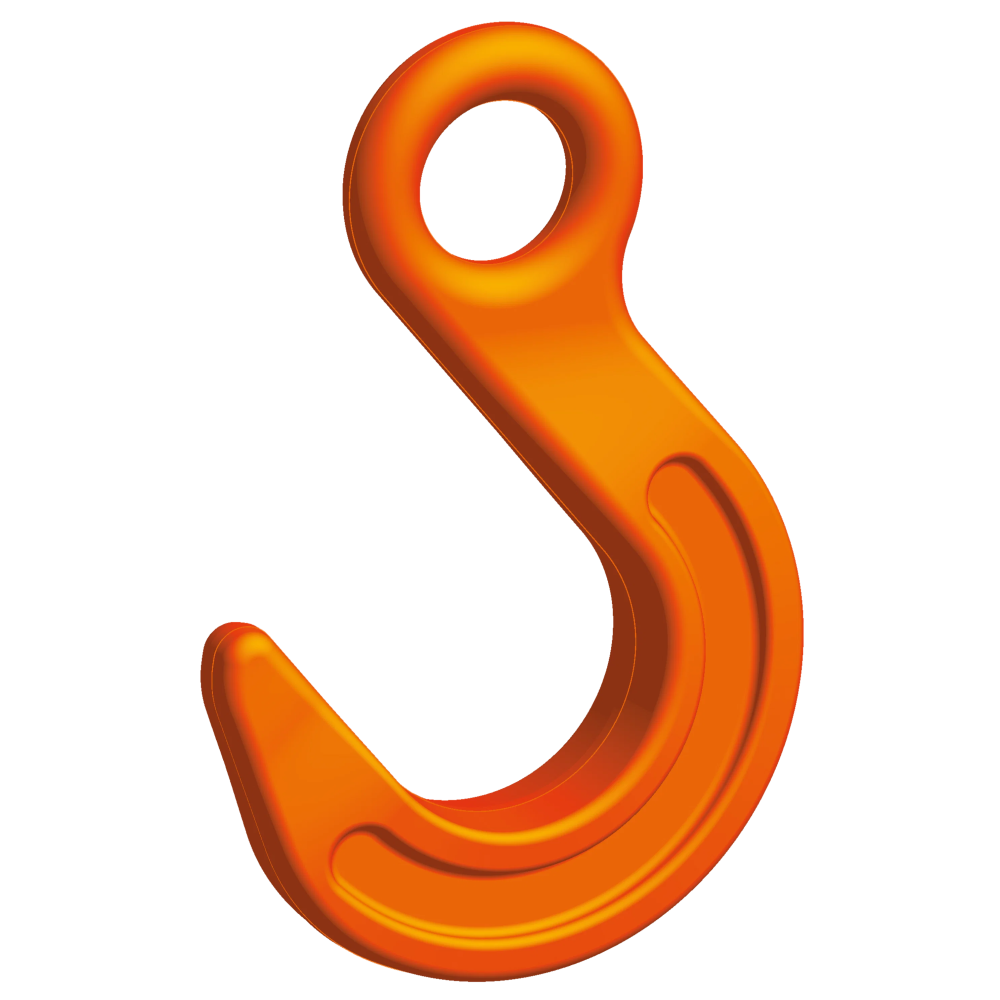

Grafika producenta przedstawia FW 26. Dobór według pełnego oznaczenia FW i warunków zastosowania haka otwartego.
Potrzebujesz doboru haka FW?
Prześlij obciążenie, rozmiar osprzętu oraz wymiary połączenia.
Zapytaj CECHO o FW →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak pewag FW — najważniejsze informacje
PEWAG WINNERKlasa 10Hak z uchem do zawiesi
KONSTRUKCJASzeroka gardzielHak otwarty, bez zapadki
NORMA I OZNACZENIAEN 1677-1Parametry klasy 10 · CE
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
HAK Z UCHEM · PEWAG WINNER
Szeroka gardziel do nietypowych zaczepów.
FW to hak z uchem i szeroką, otwartą gardzielą. Producent określa go jako hak odlewniczy (Foundry hook), stosowany m.in. w odlewniach, gdy potrzebna jest większa przestrzeń na zaczep. W katalogu CECHO występuje pod nazwą „hak kontenerowy FW”.
pewag przewiduje FW do systemu Connex oraz systemu zgrzewanego. Hak nie ma zapadki zabezpieczającej. Przed zastosowaniem trzeba potwierdzić dopuszczenie haka otwartego do danego zadania oraz jego dopasowanie do punktu zaczepienia.
Zapytaj o kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

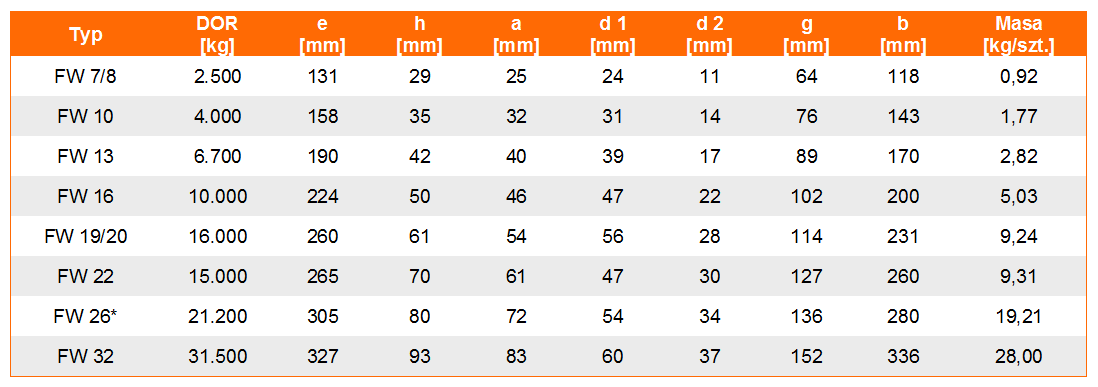

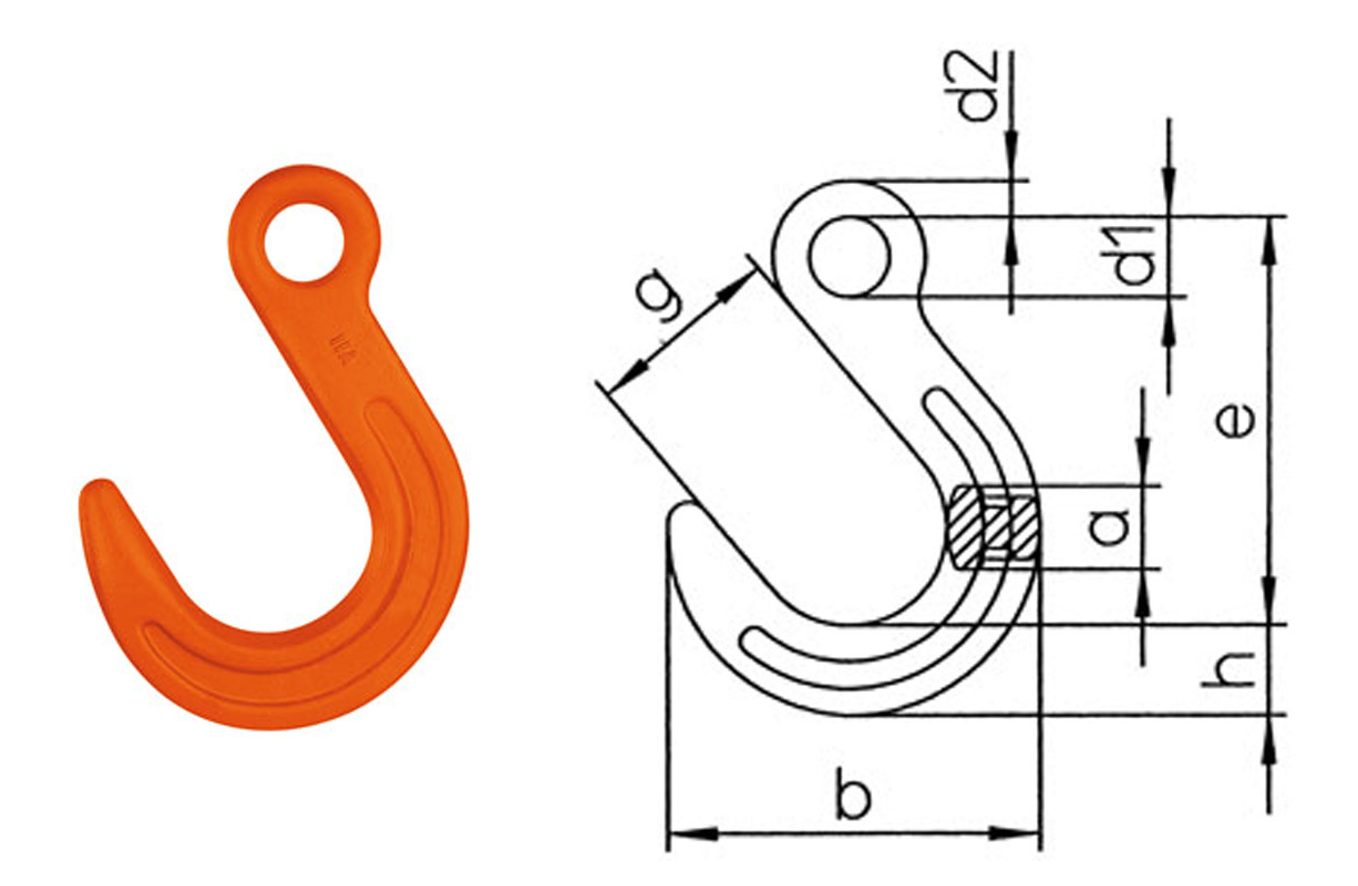

Rysunek wymiarowy i tabela FW
Porównaj DOR oraz wymiary ucha i gardzieli. Parametry dotyczą pojedynczego haka, a dobór całego zawiesia uwzględnia również jego konfigurację.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | e [mm] | h [mm] | a [mm] | d1 [mm] | d2 [mm] | g [mm] | b [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
| FW 7/8 | 2,5 | 131 | 29 | 25 | 24 | 11 | 64 | 118 | 0,94 |
| FW 10 | 4 | 158 | 35 | 32 | 31 | 14 | 76 | 143 | 1,62 |
| FW 13 | 6,7 | 190 | 42 | 40 | 39 | 17 | 89 | 170 | 3,24 |
| FW 16 | 10 | 224 | 50 | 46 | 47 | 22 | 102 | 200 | 5,65 |
| FW 19/20 | 16 | 260 | 61 | 54 | 56 | 28 | 114 | 231 | 9,2 |
| FW 22 | 19 | 287 | 75 | 63 | 47 | 31 | 140 | 284 | 13,4 |
| FW 26 | 26,5 | 358 | 84 | 73 | 82 | 38 | 152 | 312 | 21,4 |
| FW 32 | 40 | 370 | 101 | 90 | 66 | 44 | 170 | 359 | 35 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Dane: karta producenta pewag FW ↗. Masa własna haka jest podana w kg/szt.
DOBÓR Z DYSTRYBUTOREM
Dopasuj FW do swojego zawiesia.
Prześlij parametry układu. Pomożemy wskazać wykonanie oraz zgodny element łączący.
Połączenie i rozmiar
Podaj klasę i rozmiar osprzętu oraz wymiary punktu zaczepienia. Porównaj ucho d1/d2, gardziel g i przestrzeń na prawidłowe osadzenie haka.
Warunki użytkowania
Potwierdź, czy w danym zadaniu dopuszczony jest hak bez zapadki. Opisz temperaturę, sposób podwieszania i warunki stanowiska; dobór wykonamy według instrukcji właściwego wyrobu.
DOKUMENTACJA PRODUCENTA
Identyfikacja i instrukcja.
pewag podaje dla FW EN 1677-1 z parametrami mechanicznymi klasy 10. Produkt ma oznakowanie CE, zatwierdzenie BG i instrukcję użytkowania. Wymagania dotyczące konkretnego zaczepu i stanowiska należy uwzględnić przy doborze.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta FW i dokumentacja pewag ↗KONTROLA I DOBÓR ZAMIENNIKA
Wsparcie techniczne CECHO.
Prześlij oznaczenia, zdjęcia gardzieli, ucha i powierzchni haka. CECHO pomoże ustalić zakres przeglądu oraz dobrać zgodny zamiennik na podstawie pełnego modelu i parametrów zawiesia.
Zobacz zakres serwisu CECHO →PYTANIA O FW
Co sprawdzić przed doborem?
Kto produkuje hak FW?
Producentem jest pewag. CECHO jest dystrybutorem tej marki i zapewnia pomoc w doborze, ofertę oraz kontakt techniczny.
Czy FW ma zapadkę zabezpieczającą?
Nie. FW ma otwartą, szeroką gardziel. Jego zastosowanie wymaga sprawdzenia, czy hak bez zapadki jest dopuszczony w danym zadaniu i prawidłowo współpracuje z zaczepem.
Jaki zakres DOR obejmuje tabela?
Tabela obejmuje osiem wykonań oznaczonych FW, od FW 7/8 do FW 32, o DOR od 2,5 do 40 t. DOR całego zawiesia zależy także od jego konfiguracji i pozostałych elementów.
Czy FW pasuje do systemu Connex?
Tak, pewag przewiduje FW do systemu Connex oraz systemu zgrzewanego. Konkretny rozmiar i element łączący trzeba dobrać do parametrów całego układu.
Czy F 22 i FW 22 to ten sam hak?
Nie. Producent podaje dla F 22 i FW 22 różne wymiary oraz DOR. Odczytaj pełne oznaczenie haka. Ta tabela obejmuje wyłącznie modele FW; wykonania F wymagają osobnego doboru.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz hak FW z CECHO.
Przekaż obciążenie, parametry zawiesia i wymiary połączenia. Przygotujemy propozycję właściwego wykonania oraz ofertę dla firmy.
Wyślij zapytanie o FW →
Zdjęcia osprzętu i rysunki możesz przesłać e-mailem.
