Hak do przyspawania AWHW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · HAK DO PRZYSPAWANIA

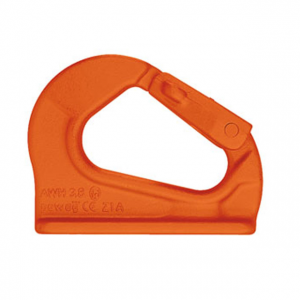

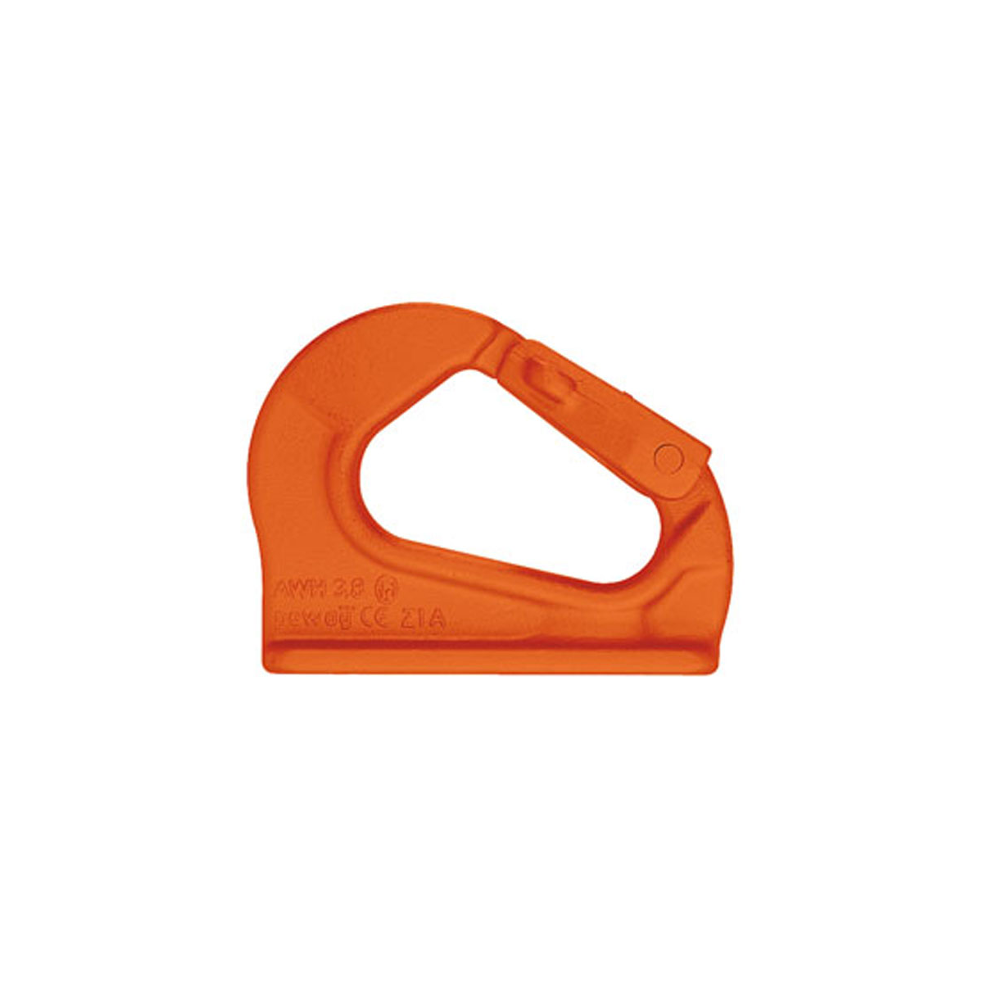

Hak do przyspawania AWHW z kutą zapadką. Cztery wykonania pewag do doboru wraz z konstrukcją nośną, połączeniem spawanym i kierunkiem obciążenia.
1,3–10 tDopuszczalne obciążenie robocze4 wykonania w tabeli producenta
Maksymalne wartości DOR; obciążenia dla poszczególnych sektorów określa instrukcja pewag.
Potrzebujesz doboru haka AWHW?
Podaj miejsce montażu, materiał konstrukcji, obciążenie i kierunek działania siły.
Zapytaj CECHO o AWHW →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak pewag AWHW — najważniejsze informacje
PEWAG WINNERDo przyspawaniaMocowanie do konstrukcji
ZABEZPIECZENIEKuta zapadkaZestaw części SFGW-A
DOKUMENTACJAEN 1677-1Instrukcja użytkowania i spawania
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
MOCOWANIE SPAWANE · ZAPADKA ZABEZPIECZAJĄCA
Stały punkt zaczepienia na przygotowanej konstrukcji.

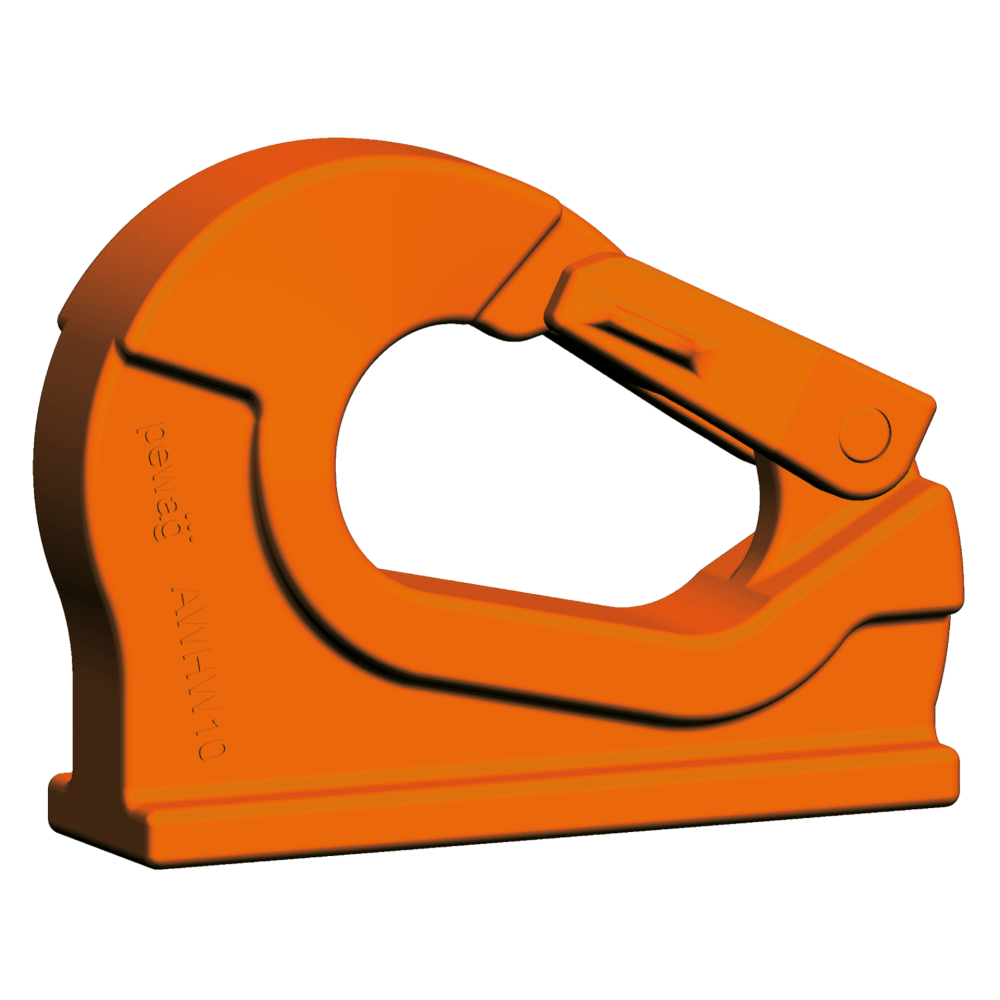

AWHW służy do przyspawania m.in. do trawers i odpowiednio przygotowanych elementów maszyn. Kuta, ulepszana cieplnie zapadka osadza się w końcówce haka i jest chroniona przed bocznym przesunięciem. Po wpięciu osprzętu musi dać się całkowicie zamknąć.
Dopuszczalne obciążenie zależy od sektora pracy określonego w instrukcji pewag. Obciążenia poprzeczne są niedopuszczalne, a wpięty element nie może się zakleszczać. Montaż wymaga zastosowania instrukcji spawania i kontroli przed uruchomieniem.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

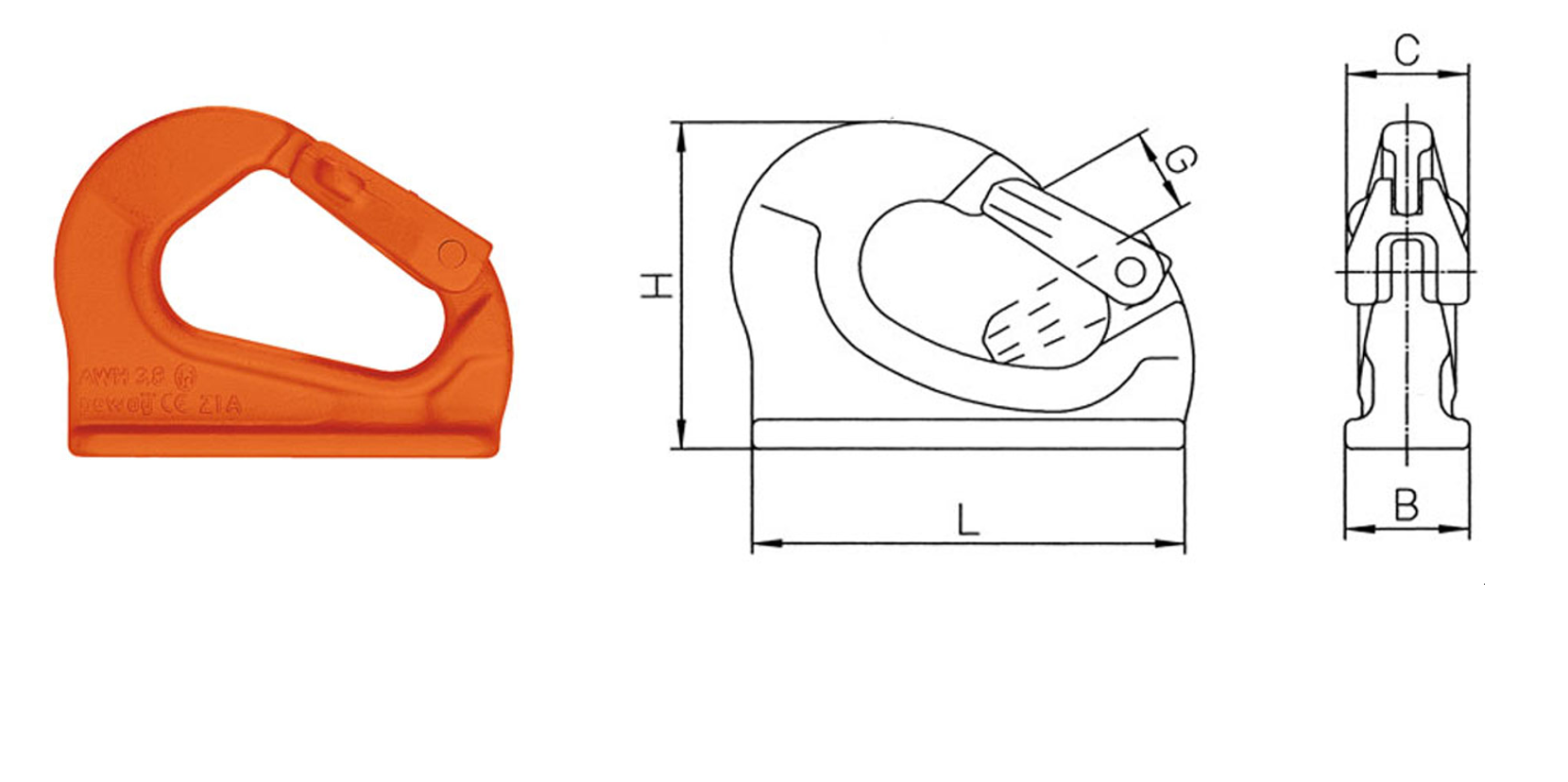

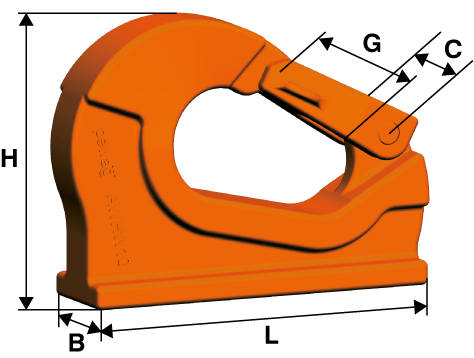

Rysunek wymiarowy i tabela AWHW
Tabela podaje maksymalne DOR haka. Dla innych sektorów obciążenia obowiązują niższe wartości z instrukcji; sprawdź także nośność konstrukcji i połączenia spawanego.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

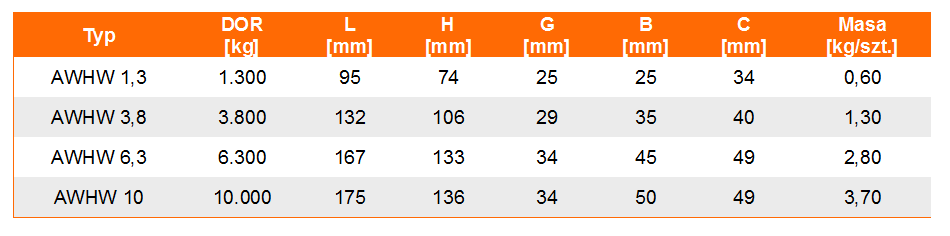

| Typ | DOR [t] | L [mm] | H [mm] | G [mm] | B [mm] | C [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|
| AWHW 1,3 | 1,3 | 95 | 74 | 20 | 25 | 34 | 0,67 |
| AWHW 3,8 | 3,8 | 132 | 106 | 26 | 35 | 40 | 1,4 |
| AWHW 6,3 | 6,3 | 167 | 133 | 29 | 45 | 49 | 2,95 |
| AWHW 10 | 10 | 175 | 136 | 29 | 50 | 49 | 4,02 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Masa własna w kg/szt., wymiary w mm. Źródło: karta producenta pewag AWHW ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz AWHW wraz z miejscem montażu.
CECHO pomoże dobrać zgodne wykonanie do całego układu podnoszenia.
Kierunek obciążenia
Podaj masę ładunku i rzeczywiste kierunki działania siły we wszystkich położeniach roboczych. Maksymalne DOR z tabeli nie obowiązuje automatycznie w każdym sektorze.
Osprzęt i dostęp
Sprawdź swobodne wpięcie osprzętu, pełne zamknięcie zapadki, brak zakleszczenia oraz dostęp do zaczepiania i kontroli haka.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Katalog pewag potwierdza EN 1677-1 z podwyższonym DOR i oznakowanie CE. Instrukcja osprzętu winner G10, strony 57–58, przedstawia sektory obciążenia AWHW. Przed montażem należy zastosować również instrukcję spawania dostarczaną z hakiem.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta AWHW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Prześlij zdjęcia korpusu, zapadki, spoiny i otaczającej konstrukcji. Producent przewiduje zestaw zapadki SFGW-A. Wymiana zapadki nie zastępuje oceny stanu haka ani połączenia spawanego.
Zobacz zakres serwisu CECHO →PYTANIA O AWHW
Co sprawdzić przed doborem?
Kto produkuje hak AWHW?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy AWHW można przyspawać do dowolnej łyżki koparki?
Nie. Instrukcja wymaga wcześniejszej zgody producenta maszyny oraz montażu uwzględniającego obciążenia i wszystkie położenia łyżki.
Czy pełny DOR obowiązuje w każdym kierunku?
Nie. DOR zależy od sektora obciążenia opisanego w instrukcji. Obciążenie poprzeczne jest niedopuszczalne.
Czy zapadkę AWHW można wymienić?
Tak, producent przewiduje zestaw SFGW-A dobrany do wykonania haka. Po wpięciu osprzętu zapadka musi całkowicie się zamykać.
Jakie informacje przesłać do wyceny?
Podaj model AWHW, materiał i grubość konstrukcji, miejsce montażu, masę ładunku oraz kierunki działania siły. Dołącz zdjęcie lub rysunek miejsca montażu.
