Hak bezpieczny LHW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · OSPRZĘT KLASY 10

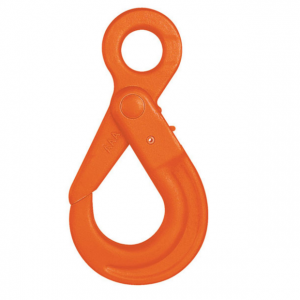

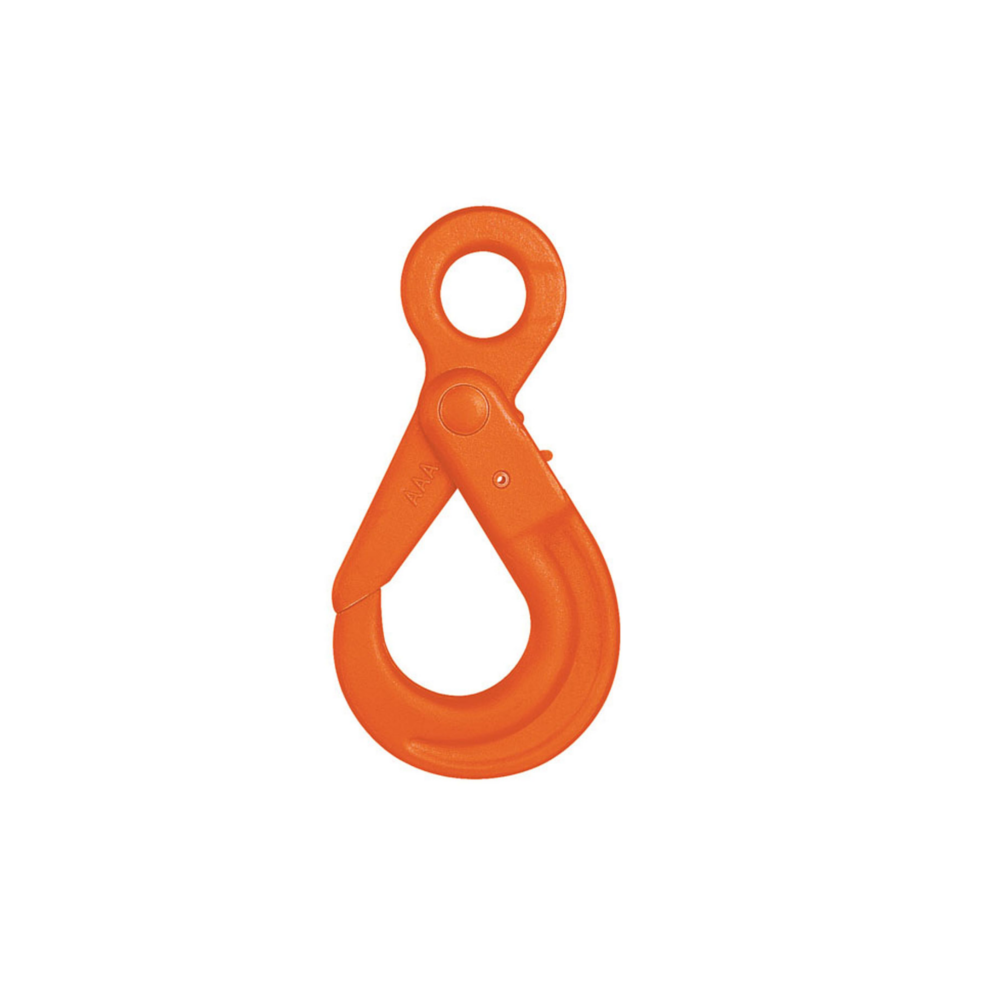

Hak bezpieczny LHW z uchem, samoczynnym zamykaniem i blokowaniem. CECHO pomoże dobrać wykonanie do zawiesia pewag winner klasy 10.
1,4–40 tDopuszczalne obciążenie robocze9 wykonań w tabeli producenta

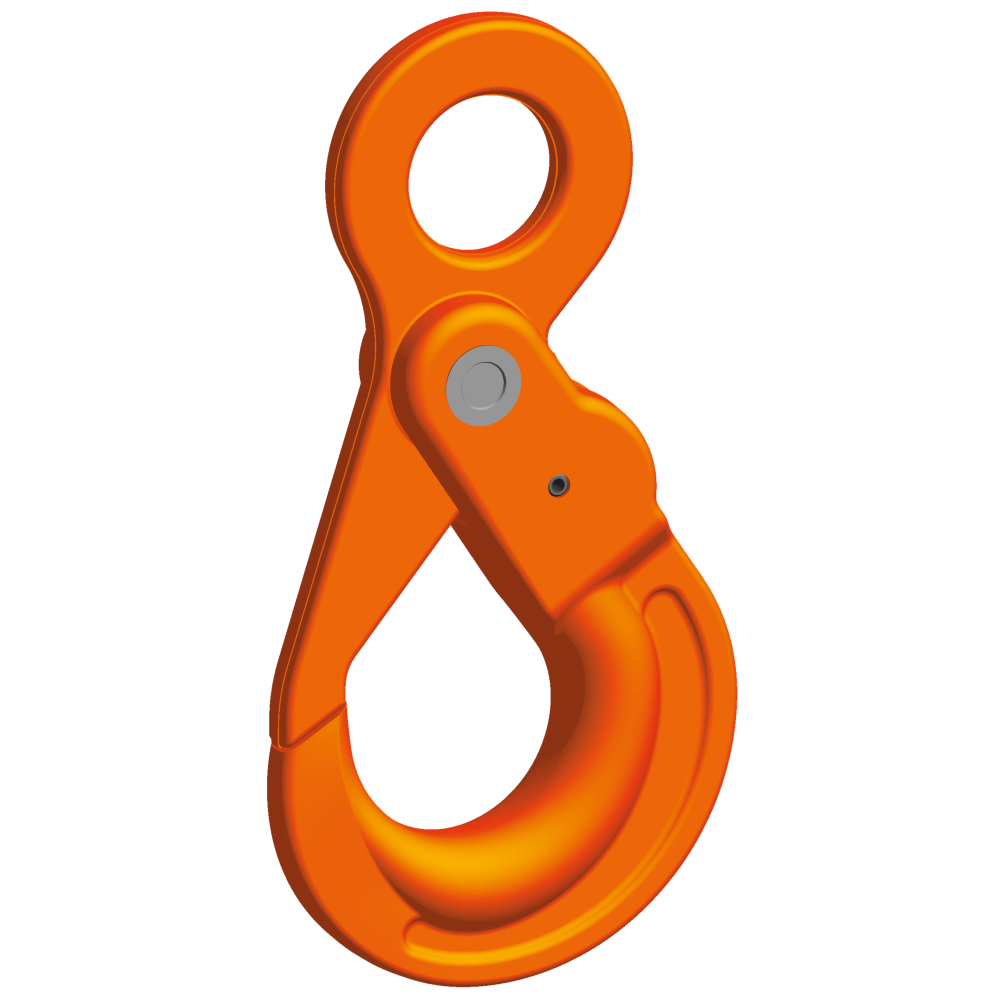

Grafika producenta przedstawia LHW 26. Poszczególne rozmiary mogą różnić się wyglądem.
Potrzebujesz doboru haka LHW?
Prześlij obciążenie, rozmiar osprzętu oraz wymiary połączenia.
Zapytaj CECHO o LHW →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak pewag LHW — najważniejsze informacje
PEWAG WINNERKlasa 10Hak z uchem do zawiesi
ZABEZPIECZENIESamoczynna blokadaZamknięcie pod obciążeniem
NORMA I OZNACZENIAEN 1677-3Parametry klasy 10 · CE
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
HAK Z UCHEM · PEWAG WINNER
Samoczynne zamknięcie i blokowanie.
LHW to hak bezpieczny z uchem do zawiesi klasy 10. Zamyka się i blokuje automatycznie, a pod obciążeniem nie można go otworzyć. Mechanizm zwalniający znajduje się z tyłu haka.
pewag przewiduje LHW do systemu Connex. Spłaszczony odcinek ucha daje dodatkowe możliwości połączenia z właściwie dobranym osprzętem. CECHO pomoże sprawdzić zgodność haka, elementu łączącego i punktu zaczepienia ładunku.
Zapytaj o kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

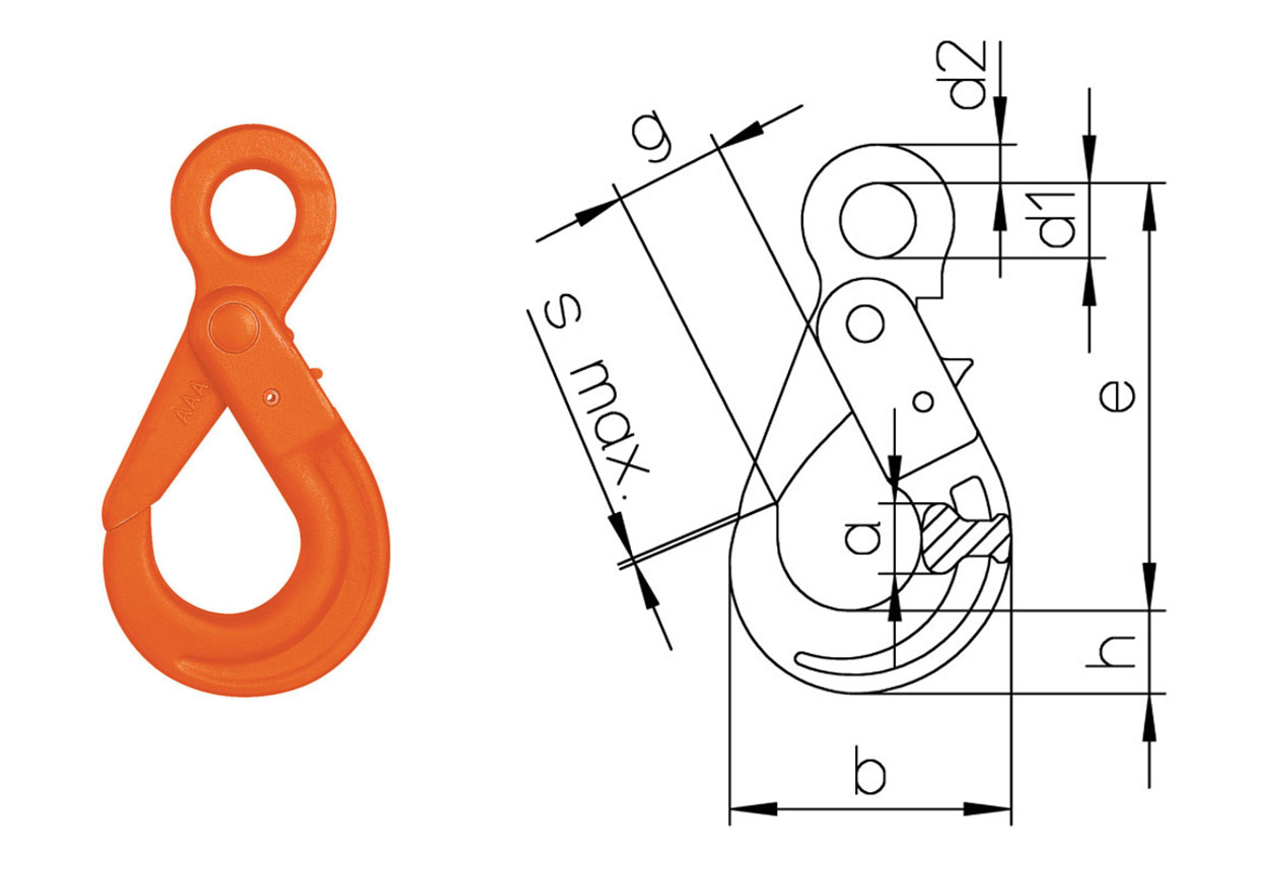

Rysunek wymiarowy i tabela LHW
Porównaj DOR oraz wymiary ucha i gardzieli. Parametry dotyczą pojedynczego haka, a dobór całego zawiesia uwzględnia również jego konfigurację.

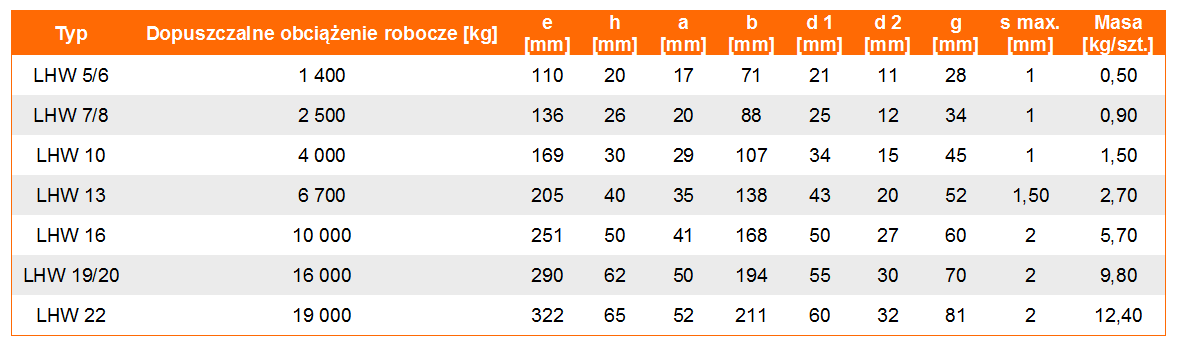

Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | e [mm] | h [mm] | a [mm] | b [mm] | d1 [mm] | d2 [mm] | g [mm] | s max. [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|
| LHW 5/6 | 1,4 | 110 | 20 | 17 | 71 | 21 | 11 | 28 | 1 | 0,51 |
| LHW 7/8 | 2,5 | 135 | 26 | 20 | 88 | 25 | 12 | 34 | 1 | 0,93 |
| LHW 10 | 4 | 168 | 30 | 29 | 107 | 33 | 16 | 45 | 1 | 1,55 |
| LHW 13 | 6,7 | 205 | 40 | 35 | 138 | 40 | 20 | 52 | 1,5 | 3,12 |
| LHW 16 | 10 | 251 | 50 | 41 | 168 | 50 | 25 | 60 | 2 | 5,87 |
| LHW 19/20 | 16 | 290 | 62 | 50 | 194 | 60 | 30 | 70 | 2 | 9,52 |
| LHW 22 | 19 | 322 | 65 | 52 | 211 | 70 | 32 | 81 | 2 | 12,46 |
| LHW 26 | 26,5 | 383 | 79 | 61 | 253 | 82 | 42 | 100 | 2 | 20,48 |
| LHW 32 | 40 | 425 | 102 | 80 | 311 | 82 | 45 | 120 | 3 | 33 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Dane: karta producenta pewag LHW ↗. Masa własna haka jest podana w kg/szt.
DOBÓR Z DYSTRYBUTOREM
Dopasuj LHW do swojego zawiesia.
Prześlij parametry układu. Pomożemy wskazać wykonanie oraz zgodny element łączący.
Połączenie i rozmiar
Podaj klasę i rozmiar osprzętu oraz wymiary punktu zaczepienia. Sprawdź miejsce na ucho haka i działanie mechanizmu blokującego.
Warunki użytkowania
Opisz stanowisko pracy i wymagania dotyczące dokumentów. Temperaturę oraz szczególne warunki uzgodnimy według instrukcji właściwego wykonania.
DOKUMENTACJA PRODUCENTA
Identyfikacja i instrukcja.
pewag podaje dla LHW EN 1677-3 z parametrami mechanicznymi klasy 10. Hak ma oznakowanie CE i zatwierdzenie BG. Montaż, kontrolę oraz użytkowanie należy prowadzić według instrukcji producenta.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta LHW i dokumentacja pewag ↗KONTROLA I CZĘŚCI ZAMIENNE
Wsparcie techniczne CECHO.
Do mechanizmu znajdującego się z tyłu haka producent przewiduje zestaw naprawczy VLHW. Prześlij oznaczenia LHW, rozmiar i zdjęcia mechanizmu, aby potwierdzić zgodny zestaw oraz zakres kontroli.
Zobacz zakres serwisu CECHO →Zestaw zabezpieczenia VLHW →PYTANIA O LHW
Co sprawdzić przed doborem?
Kto produkuje hak LHW?
Producentem jest pewag. CECHO jest dystrybutorem tej marki i zapewnia pomoc w doborze, ofertę oraz kontakt techniczny.
Jak działa zabezpieczenie LHW?
Hak zamyka się i blokuje automatycznie. Pod obciążeniem nie można go otworzyć. Przed użyciem sprawdź prawidłowe zamknięcie i działanie blokady zgodnie z instrukcją pewag.
Jaki zakres DOR obejmuje tabela?
Tabela producenta obejmuje dziewięć wykonań od LHW 5/6 do LHW 32, o DOR od 1,4 do 40 t. DOR całego zawiesia zależy także od jego konfiguracji i pozostałych elementów.
Czy LHW pasuje do systemu Connex?
Tak. Producent wskazuje system Connex jako właściwe połączenie dla LHW. Element łączący trzeba dopasować do klasy, rozmiaru, DOR i wymiarów ucha haka.
Co podać przy zamawianiu części zabezpieczenia?
Prześlij typ i rozmiar haka, zdjęcie mechanizmu z tyłu oraz oznaczenia na wyrobie. Dla LHW producent oferuje zestaw VLHW; CECHO pomoże dobrać właściwe wykonanie.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz hak LHW z CECHO.
Przekaż obciążenie, parametry zawiesia i wymiary połączenia. Przygotujemy propozycję właściwego wykonania oraz ofertę dla firmy.
Wyślij zapytanie o LHW →
Zdjęcia osprzętu i rysunki możesz przesłać e-mailem.
