Strona główna » Produkty » Uchwyty, Chwytaki » Zdalne podnoszenie i pozycjonowanie LEVO » Balanser ładunku pewag levo load balancer LB

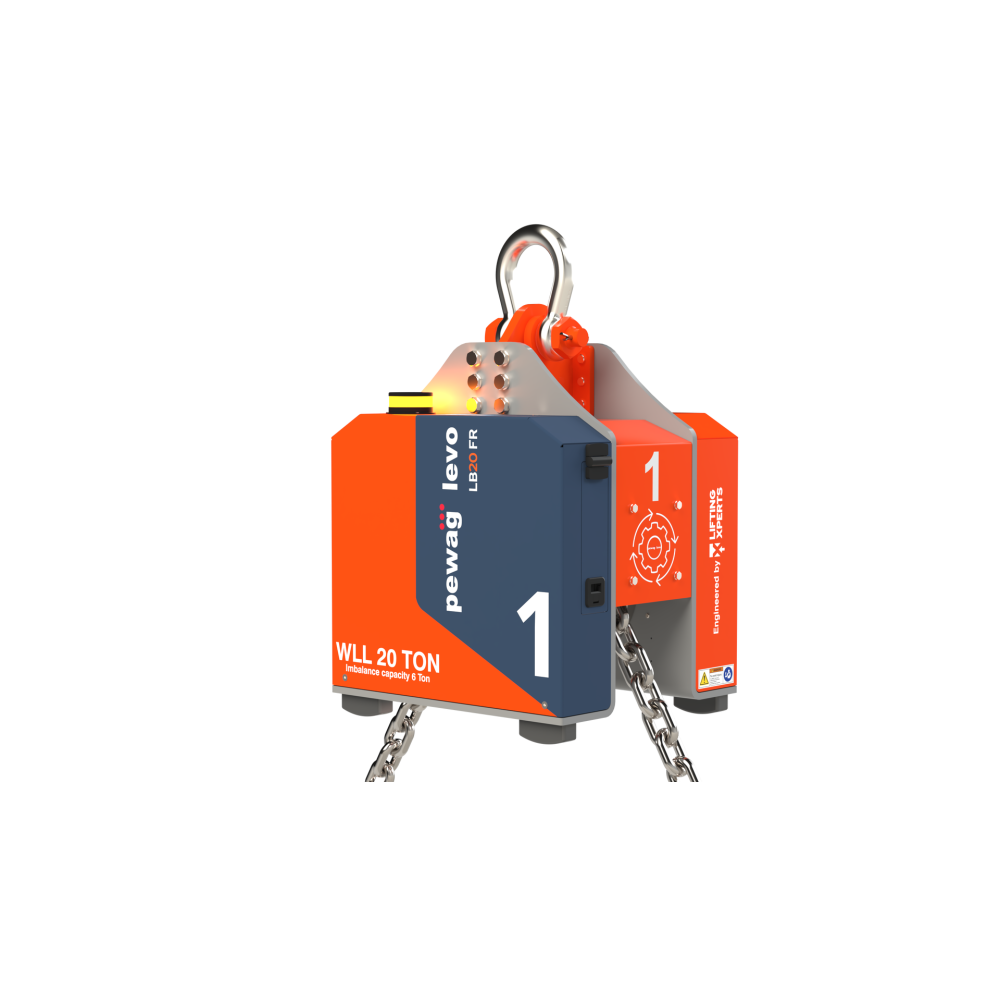

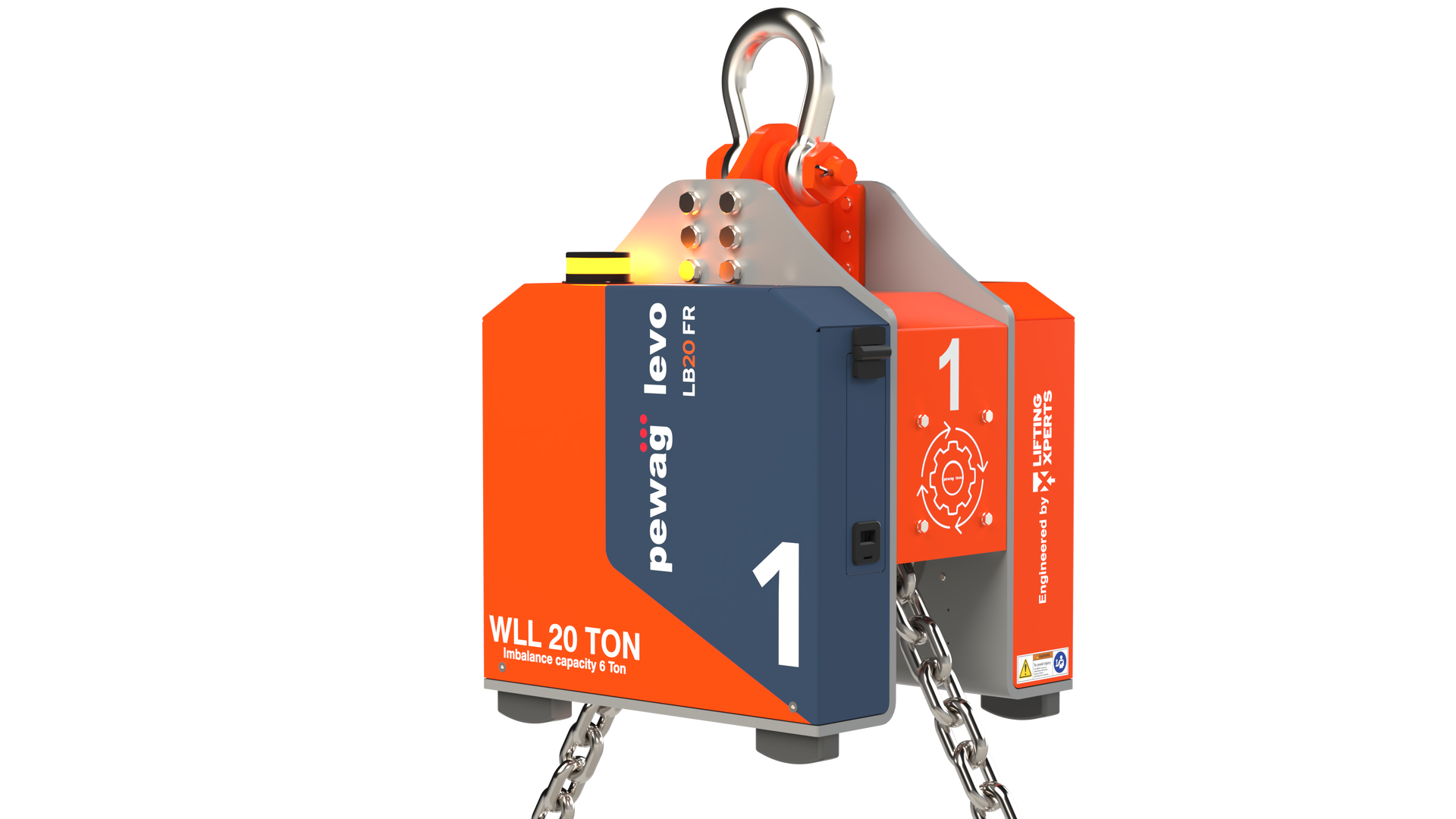

Balanser ładunku pewag levo load balancer LB
Producent: pewagDystrybucja i dobór: CECHO
PEWAG LEVO
pewag levo load balancer LB służy do zdalnego wyważania, przechylania i pozycjonowania podwieszonego ładunku. Płynna regulacja ułatwia montaż elementów o przesuniętym środku ciężkości. Wykonania o DOR 5, 20 i 50 t.
5–50 tDOR zależnie od wykonania8 wersji · łańcuchowe lub syntetyczne
Potrzebujesz doboru balansera ładunku LB?
Prześlij masę ładunku, układ podwieszenia i planowany przebieg operacji.
Zapytaj CECHO o LB →Zadzwoń: +48 33 825 04 84- Opis produktu
Balanser ładunku pewag LB — najważniejsze informacje
PEWAG LEVOBalanser LBHydrauliczna regulacja
DOR5 / 20 / 50 tOddzielny limit niezrównoważenia
WYKONANIAStandard i FRCięgna łańcuchowe lub -B
WSPARCIE CECHODobór i serwisKontakt z technikiem →
ZDALNE PODNOSZENIE I POZYCJONOWANIE
Precyzyjne ustawienie ładunku podczas montażu.
Hydrauliczny napęd pozwala regulować położenie ładunku bez każdorazowego odkładania go i ręcznego skracania cięgien. Balanser pomaga przy osadzaniu prefabrykatów, schodów, ścian, maszyn i urządzeń instalacyjnych.
Producent opisuje możliwość przechylania i obracania w pełnym zakresie 360°. Wymaga to odpowiedniego układu podwieszenia, miejsca na ruch i sprawdzenia obciążeń w całej operacji. Sterowanie radiowe ma zasięg do 100 m; urządzenie ma stopień ochrony IP65.
Warianty standardowe współpracują z cięgnami łańcuchowymi, a oznaczenie -B wskazuje wykonanie z cięgnami syntetycznymi. Funkcja free release występuje tylko w modelach FR; umożliwia odłączenie napędu hydraulicznego zgodnie z instrukcją. Nie oznacza zwalniania ani zrzucania ładunku.
Zobacz film producenta: regulacja położenia ładunku balanserem LB20FR ↗.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

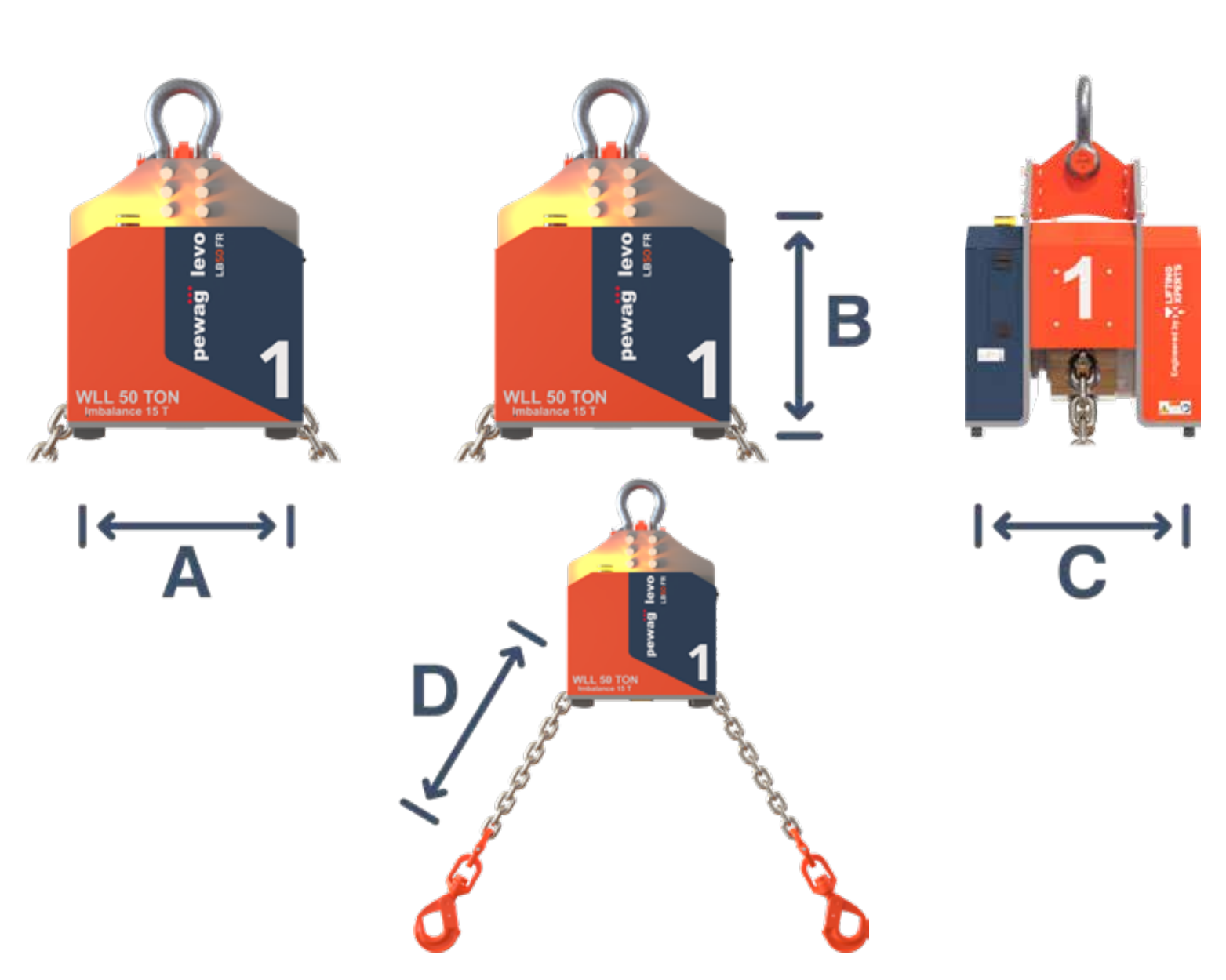

Rysunek wymiarowy i tabela LB
Poza DOR sprawdź dopuszczalną różnicę obciążenia obu cięgien. Wymiary i masa wersji FR różnią się od wersji podstawowej.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Wykonanie | DOR [t] | Niezrównoważenie maks. [t] | Masa [kg/szt.] | Szakla górna [t] | Free release | Cięgna |
|---|---|---|---|---|---|---|
| LB FR 5T | 5 | 1,5 | 190 | 6,5 | tak | Łańcuchowe |
| LB FR 5T-B | 5 | 1,5 | 190 | 6,5 | tak | Syntetyczne |
| LB 20 T | 20 | 6 | 480 | 25 | nie | Łańcuchowe |
| LB 20 T-B | 20 | 6 | 480 | 25 | nie | Syntetyczne |
| LB FR 20 T | 20 | 6 | 510 | 25 | tak | Łańcuchowe |
| LB FR 20 T-B | 20 | 6 | 510 | 25 | tak | Syntetyczne |
| LB FR50T | 50 | 14,5 | 990 | 55 | tak | Łańcuchowe |
| LB FR50T-B | 50 | 14,5 | 990 | 55 | tak | Syntetyczne |
| Wykonanie | A [mm] | B [mm] | C [mm] | D [mm] |
|---|---|---|---|---|
| LB FR 5T / -B | 495 | 580 | 510 | 1610 |
| LB 20 T / -B | 670 | 900 | 530 | 2417 |
| LB FR 20 T / -B | 670 | 900 | 600 | 2400 |
| LB FR50T / -B | 900 | 1175 | 840 | 2205 |
DOR i dopuszczalne niezrównoważenie w tonach. Niezrównoważenie oznacza maksymalną różnicę obciążeń cięgien, nie dodatkowy udźwig. Wartości według tabeli broszury LEVO 2026; dla 50 t przyjęto 14,5 t. Masa w kg/szt., wymiary w mm. Źródło: karta producenta pewag LB ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz pewag LB do zadania.
Prześlij dane ładunku i szkic układu. CECHO pomoże sprawdzić nośność, geometrię połączeń i wyposażenie.
Wykonanie urządzenia
Wybierz cięgna łańcuchowe albo syntetyczne -B oraz potrzebę funkcji FR. Dopasuj długość cięgien, zakończenia i ochronę przed krawędziami. Uzgodnij wyposażenie radiowe, akumulator i ładowarkę.
Warunki i przebieg operacji
Zaplanuj sekwencję przechyłu, przestrzeń ruchu i bezpieczną pozycję operatora. Funkcję FR stosuj wyłącznie zgodnie z instrukcją. Przed właściwym ruchem wykonaj kontrolne uniesienie i sprawdź podwieszenie.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja levo load balancer ↗. Broszura LEVO 2026 — funkcje, parametry i wyposażenie ↗. Dobierz dokumentację do nośności, wersji FR i rodzaju cięgien.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta LB i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przed użyciem sprawdź oznaczenia, stan mechaniczny, zasilanie i funkcje sterowania. Uszkodzone urządzenie wycofaj z pracy. Przeglądy, konserwację i naprawy wykonuj zgodnie z właściwą instrukcją producenta; częstotliwość dostosuj do intensywności pracy i warunków środowiskowych.
Zobacz zakres serwisu CECHO →PYTANIA O LB
Co sprawdzić przed doborem?
Kto produkuje balanser ładunku LB?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Co oznacza FR?
Free release to funkcja odłączania napędu hydraulicznego, używana według instrukcji. Nie służy do odczepiania lub zrzucania podwieszonego ładunku.
Co oznacza -B?
Wersja -B ma cięgna syntetyczne. Wersja bez -B wykorzystuje cięgna łańcuchowe. Dobierz wykonanie do geometrii i powierzchni ładunku.
Dlaczego trzeba znać środek ciężkości?
Wpływa on na obciążenie każdego cięgna. Oprócz DOR balansera obowiązuje odrębny limit dopuszczalnej różnicy tych obciążeń.
Jakie informacje przesłać do wyceny?
Podaj masę, wymiary i środek ciężkości ładunku, rozstaw oraz geometrię punktów podwieszenia, oczekiwany ruch i warunki pracy. Dołącz rysunek lub zdjęcia.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz balanser ładunku LB z CECHO.
CECHO pomaga dobrać oryginalne urządzenie pewag LEVO, wyposażenie oraz sposób połączenia z układem podnoszenia.
Wyślij zapytanie o LB →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
