Złączka pasowa CMW
CECHO · OSPRZĘT DO ZAWIESI
ZŁĄCZKA PASOWA · KLASA 8
Złączka pasowa CMW klasy 8 do łączenia osprzętu z odpowiednio dobranym zawiesiem pasowym. Sześć wykonań o DOR 1,12–12,5 t i rozmiarach 6–18/20.
1,12–12,5 tDopuszczalne obciążenie robocze6 wykonań w tabeli doboru
Potrzebujesz doboru złączki CMW?
Podaj kod CMW, DOR zawiesia, szerokość i grubość pasa oraz dane współpracującego osprzętu. Dołącz zdjęcie połączenia.
Zapytaj CECHO o CMW →Zadzwoń: +48 33 825 04 84- Opis produktu
Złączka CMW — najważniejsze informacje
KLASA 8Złączka pasowaPołączenie osprzętu i pasa
DOR W TABELI1,12–12,5 tSześć wykonań CMW
DANE KATALOGOWEEN 1677-1Zgodność całego połączenia
WSPARCIE CECHODobór i serwisKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Połączenie dopasowane do pasa i elementu zawiesia.
CMW łączy część przeznaczoną do współpracy z pasem z górnym przyłączem osprzętu. Dobór wymaga sprawdzenia obu stron połączenia.
Szerokość i sposób ułożenia pasa powinny odpowiadać geometrii złączki. Należy wykluczyć skręcenie, ściskanie oraz oparcie tekstyliów na ostrych lub uszkodzonych powierzchniach.
Kody CMW 112–CMW 1250 oznaczają wykonania o różnym DOR i wymiarach. O nośności gotowego zawiesia decyduje cały układ.
DANE KATALOGOWE CECHO

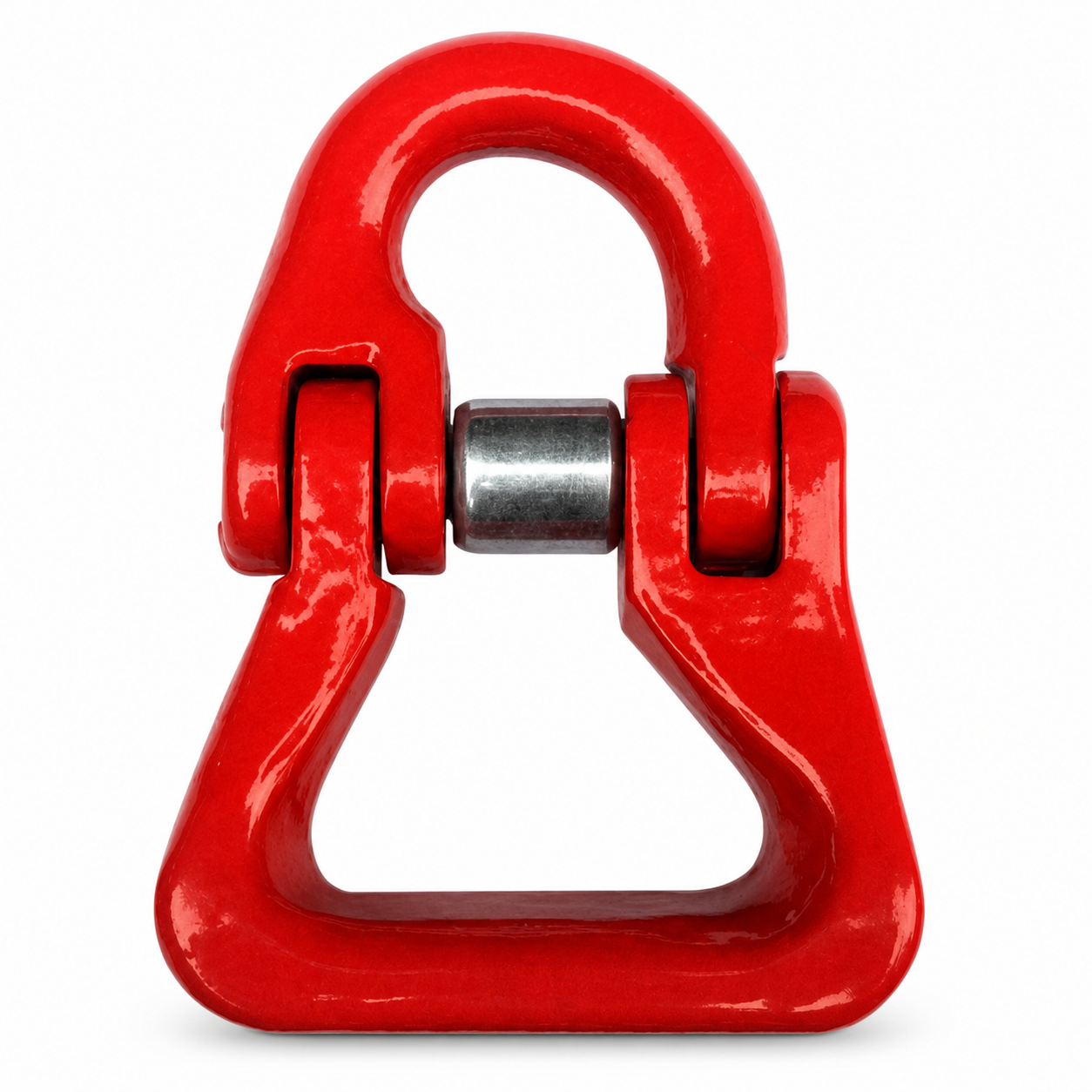

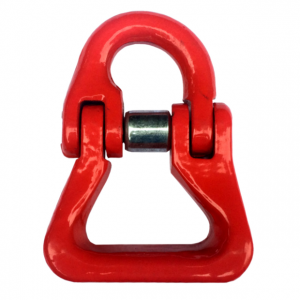

Zdjęcie i tabela doboru CMW
Sześć wykonań CMW. Symbole D, A, K i W zachowano z tabeli katalogowej; ich interpretację potwierdzamy przy doborze.
Powiększ zdjęcie ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Kod | Rozmiar | DOR [t] | D [mm] | A [mm] | K [mm] | W [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|
| CMW 112 | 6 | 1,12 | 7 | 15 | 56 | 40 | 0,2 |
| CMW 200 | 7/8 | 2 | 9,5 | 20 | 63,7 | 40 | 0,3 |
| CMW 315 | 10 | 3,15 | 11 | 24 | 83 | 39 | 0,68 |
| CMW 530 | 13 | 5,3 | 16,5 | 28 | 93,7 | 55 | 1,47 |
| CMW 800 | 16 | 8 | 19,8 | 34,5 | 120 | 65,5 | 2,3 |
| CMW 1250 | 18/20 | 12,5 | 23 | 41 | 138 | 80 | 3,3 |
DOR / WLL w tonach, wymiary w mm, masa w kg/szt. Tabela przedstawia wykonania katalogowe; dostępność i zgodność konkretnego elementu potwierdzamy przy doborze. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Dobierz CMW do pasa i osprzętu.
Dobór obejmuje element oraz cały układ zawiesia: połączenia, kąty i sposób obciążenia.
Pas i przyłącze
Przekaż szerokość i grubość pasa oraz wymiary współpracującego osprzętu. Potwierdź wymiary D, A, K i W dla konkretnego kodu.
Montaż i kontrola
Montaż oraz zabezpieczenie połączenia wykonuj zgodnie z instrukcją. Po złożeniu sprawdź swobodę ułożenia pasa i stan powierzchni kontaktowych.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Dane katalogowe CMW wskazują EN 1677-1. Przy zapytaniu potwierdzamy instrukcję, kompletność złączki i rysunek wymiarowy właściwego wykonania.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontrola obejmuje korpus, elementy połączenia i powierzchnie stykające się z pasem. Uszkodzenie złączki lub tekstyliów wymaga wycofania układu do oceny.
Zobacz zakres serwisu CECHO →PYTANIA O CMW
Co sprawdzić przed doborem?
Czy rozmiar CMW określa szerokość pasa?
Nie należy utożsamiać tych wartości. Rozmiar, szerokość pasa i wymiary złączki sprawdza się osobno.
Czy CMW pasuje do każdego pasa o odpowiednim DOR?
Oprócz DOR trzeba potwierdzić geometrię, szerokość, grubość i sposób ułożenia pasa.
Gdzie potwierdzić oznaczenia wymiarów?
Przy doborze CECHO potwierdza rysunek i oznaczenia D, A, K oraz W dla konkretnego wykonania CMW.
Jakie informacje przesłać do wyceny?
Podaj kod CMW, DOR zawiesia, szerokość i grubość pasa oraz dane współpracującego osprzętu. Dołącz zdjęcie połączenia.
