Złączka łańcuchowa niedemontowana CLW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · OSPRZĘT KLASY 10
Złączka CLW pewag winner klasy 10 do połączeń nierozbieralnych. Specjalny zestaw zabezpieczający chroni połączenie przed rozebraniem po montażu.
1,9–10 tDopuszczalne obciążenie robocze5 wykonań w tabeli producenta

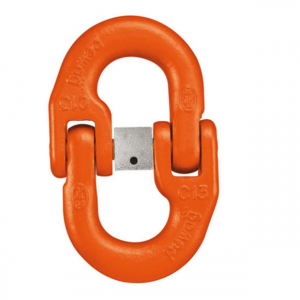

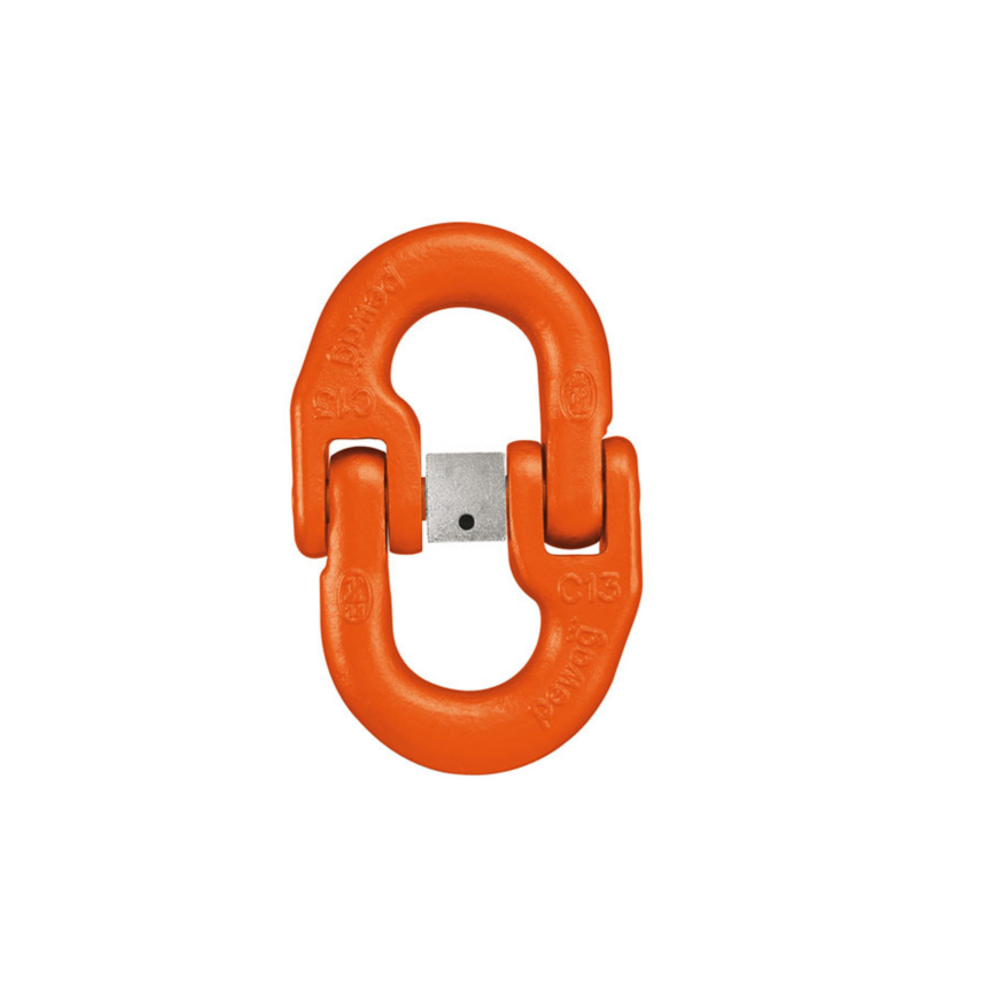

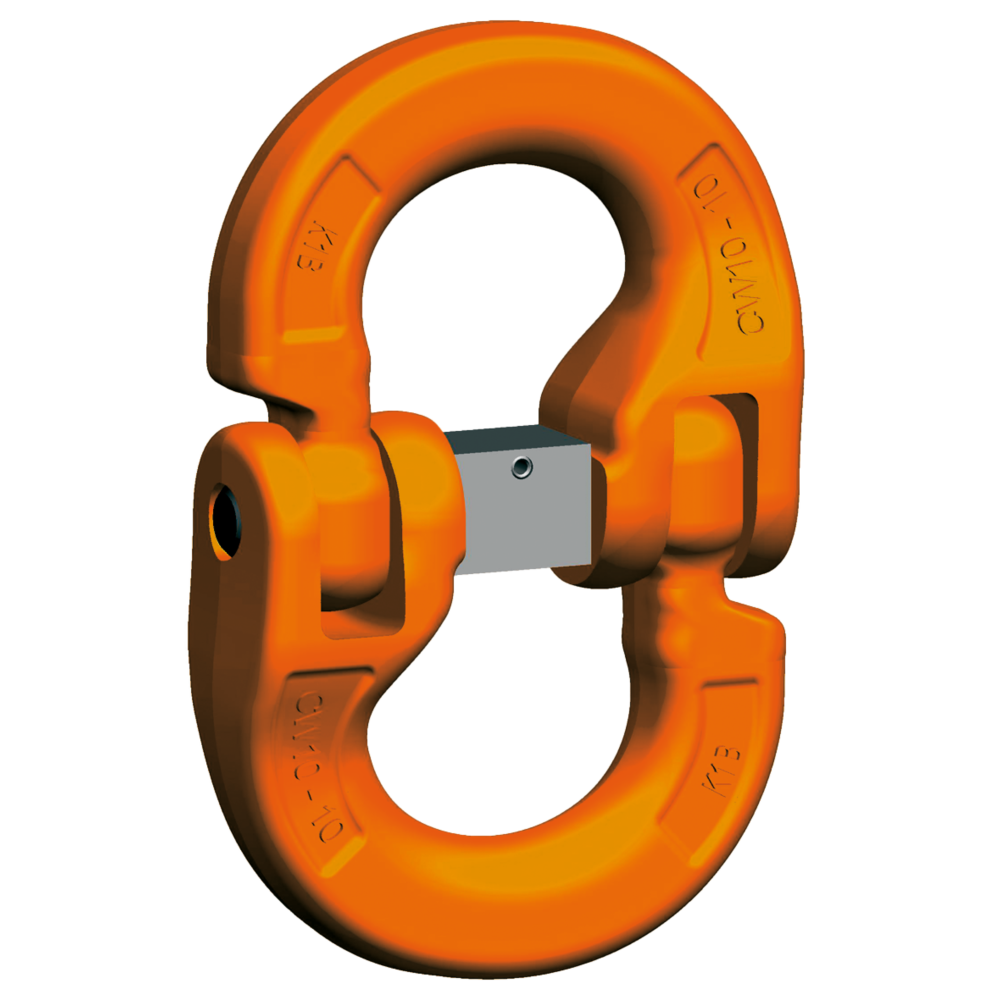

Oryginalna grafika pewag CLW ze specjalnym zabezpieczeniem.
Potrzebujesz doboru złączki CLW?
Podaj oznaczenia łączonych elementów oraz wymagane DOR.
Zapytaj CECHO o CLW →Zadzwoń: +48 33 825 04 84- Opis produktu
Złączka pewag CLW — najważniejsze informacje
PEWAG WINNERKlasa 10Nierozbieralne połączenie Connex
ZABEZPIECZENIEPołączenie na stałeSpecjalny zestaw zabezpieczający
DOKUMENTACJAEN 1677-1Parametry klasy 10 · CE
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
SYSTEM CONNEX · POŁĄCZENIE NIEDEMONTOWALNE
Połączenie zabezpieczone przed rozebraniem.
CLW składa się z dwóch symetrycznych, kutych połówek oraz specjalnego zestawu zabezpieczającego. Łączy łańcuch z ogniwami i osprzętem w układach, w których po montażu nie przewiduje się rozbierania połączenia.
pewag wskazuje zastosowania wymagające zabezpieczenia przed wyjęciem sworznia, między innymi przy podnośnikach magnetycznych i pojemnikach do betonu. Złączka przenosi obciążenie wyłącznie w osi. Montaż powierza się osobie kompetentnej.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

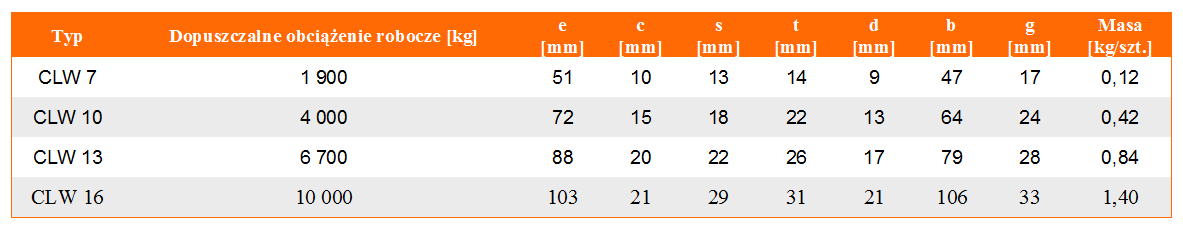

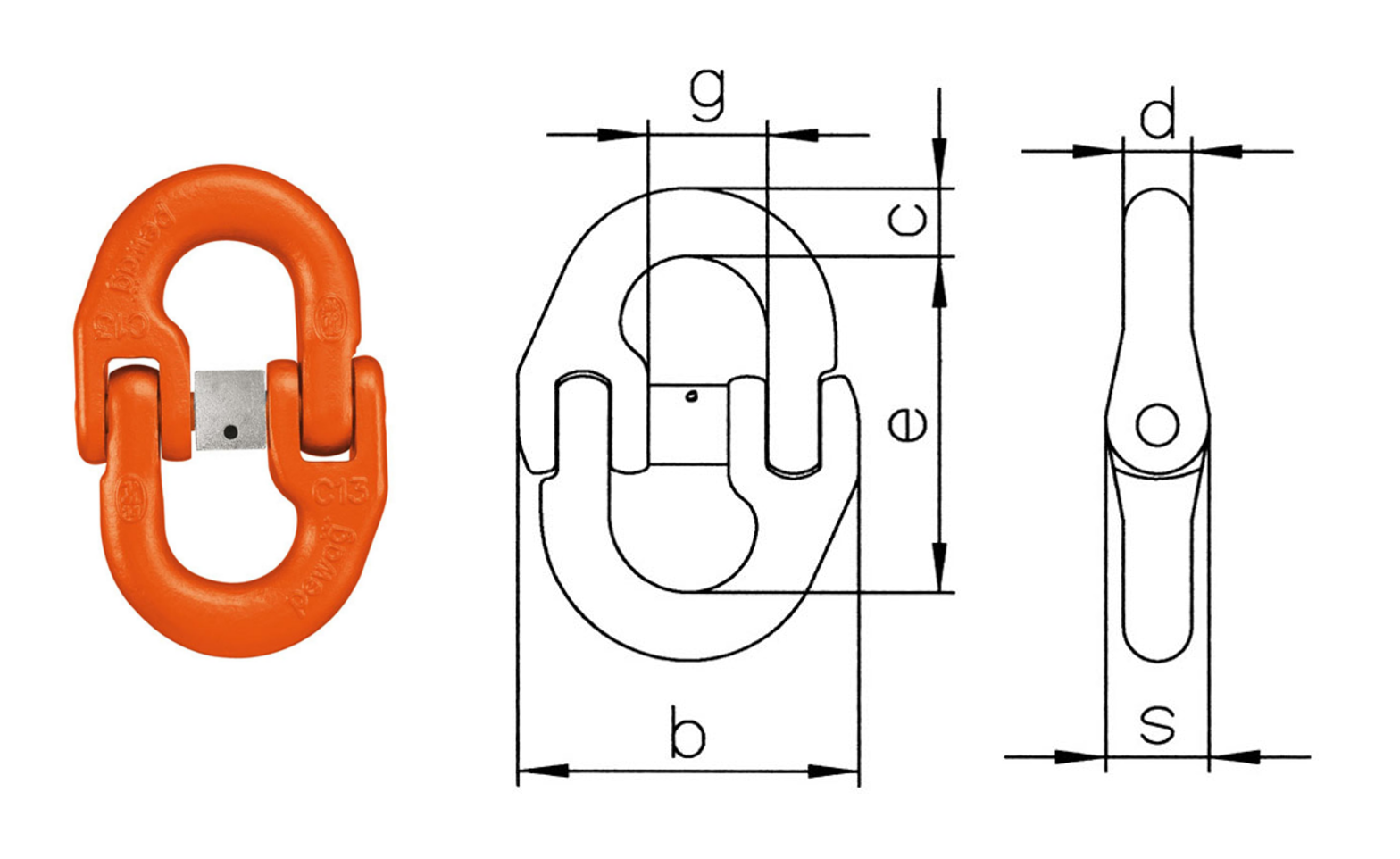

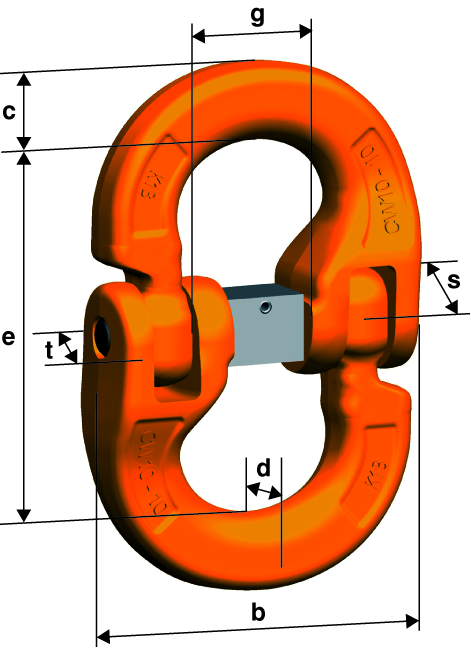

Rysunek wymiarowy i tabela CLW
Dobierz oznaczenie, DOR i wymiary do łączonych elementów. Zachowano odrębne wykonania CLW 16 oraz CLW16/P wskazane w aktualnej tabeli producenta.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | e [mm] | c [mm] | d [mm] | b [mm] | s [mm] | g [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| CLW 7/O | 1,9 | 53 | 10 | 9 | 46 | 13 | 17 | 0,14 |
| CLW 10 | 4 | 72 | 15 | 13 | 64 | 18 | 24 | 0,43 |
| CLW 13 | 6,7 | 88 | 20 | 17 | 79 | 22 | 28 | 0,85 |
| CLW 16 | 10 | 112 | 24 | 20 | 105 | 29 | 34 | 1,9 |
| CLW16/P | 10 | 112 | 24 | 20 | 105 | 29 | 34 | 1,9 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Masa własna w kg/szt., wymiary w mm. Źródło: karta producenta pewag CLW ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz CLW do stałego połączenia.
CECHO pomoże dopasować złączkę do całego układu podnoszenia.
Kierunek obciążenia
Elementy muszą układać się swobodnie w częściach nośnych, a siła ma działać w osi. Jeżeli do jednej połówki zamontowano dwa elementy, w pojedynczym podnoszeniu obciążony może być tylko jeden z nich.
Montaż i kontrola
Montaż wykonuje osoba kompetentna z użyciem właściwego zestawu CLBHW. Po zmontowaniu połączenie nie jest przeznaczone do rozbierania. Kontroluj zużycie, odkształcenia i stan zabezpieczenia.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
pewag potwierdza EN 1677-1 z wartościami mechanicznymi klasy 10, oznakowanie CE i dopuszczenie BG. Instrukcja winner G10 opisuje szczególne wymagania dla CLW, w tym obciążenie w osi i nierozbieralny montaż.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta CLW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Prześlij pełne oznaczenie wykonania i zdjęcia sworznia oraz zabezpieczenia. Do CLW producent przewiduje zestaw CLBHW. Dobór części i ocenę stanu połączenia należy przeprowadzić przed montażem; zmontowanej złączki nie traktuje się jako połączenia do okresowego rozbierania.
Zobacz zakres serwisu CECHO →PYTANIA O CLW
Co sprawdzić przed doborem?
Kto produkuje złączkę CLW?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czym CLW różni się od CW?
CLW ma specjalne zabezpieczenie tworzące połączenie nierozbieralne po montażu. Jest przeznaczona do zastosowań, w których sworzeń nie powinien być wyjmowany.
Czy można obciążyć dwa elementy w jednej połówce?
Instrukcja dopuszcza zamontowanie dwóch elementów w jednej połówce tylko wtedy, gdy podczas danego podnoszenia obciążony jest jeden z nich. Elementy muszą swobodnie układać się w części nośnej.
Jaki zestaw zabezpieczający stosuje się do CLW?
Producent wskazuje CLBHW dobrany do konkretnego wykonania. Nie należy zastępować go zestawem CW lub CARW ani zakładać możliwości wielokrotnego demontażu.
Jakie informacje przesłać do wyceny?
Podaj oznaczenia i wymiary łączonych elementów, DOR oraz sposób pracy. Przy wymianie dołącz zdjęcia osprzętu i jego oznaczeń.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz złączkę CLW z CECHO.
Prześlij dane łańcucha i łączonego osprzętu. Dobierzemy zgodne wykonanie i przygotujemy ofertę dla firmy.
Wyślij zapytanie o CLW →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
