Złączka łańcuchowa CWP
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER PRO · OSPRZĘT KLASY 12

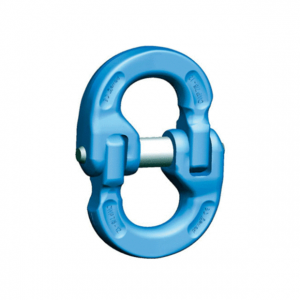

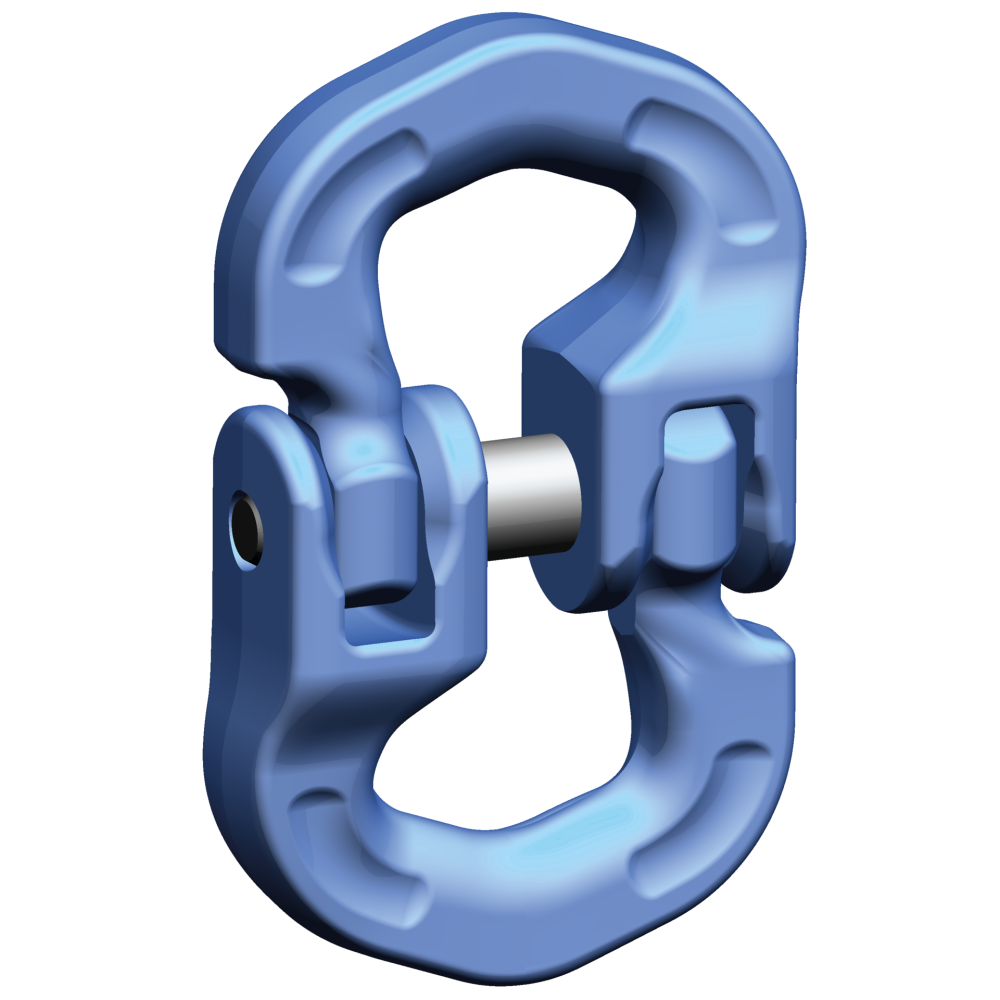

CWP łączy łańcuch z ogniwem głównym, hakiem lub innym osprzętem w systemie pewag winner pro. Dwie połówki Connex zamyka sworzeń z tuleją zabezpieczającą.
2,36–12,5 tDOR według wykonania5 wykonań w tabeli producenta
Potrzebujesz doboru ogniwa CWP?
Podaj wielkość łańcucha, model osprzętu i wymagane DOR albo LC.
Zapytaj CECHO o CWP →Zadzwoń: +48 33 825 04 84- Opis produktu
Ogniwo pewag CWP — najważniejsze informacje
PEWAG WINNER PROKlasa 12Ogniwo łączące Connex
MONTAŻŁańcuch i osprzętRozłączne połączenie
CZĘŚCI ZAMIENNEZestaw CBHWPSworzeń i tuleja
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Połącz elementy zawiesia w systemie Connex.
Rozłączne ogniwo CWP służy do łączenia łańcucha z osprzętem, ogniwem głównym oraz innymi dopuszczonymi elementami. Pewag przewiduje zastosowanie w podnoszeniu i w mocowaniu ładunków; dla każdego z nich podaje odrębne parametry.
W odpowiednio dobranym CWP można zamontować łańcuch winpro oraz hak skracający PWP lub PSWP w jednej połówce. Część przenosząca obciążenie musi swobodnie ustawić się centralnie w powierzchni podparcia, bez obciążenia ukośnego.
Jeżeli w jednej połówce znajdują się dwa elementy, tylko jeden z nich może przenosić obciążenie podczas danego podnoszenia. Jednoczesne obciążenie obu może uszkodzić połówkę Connex. Obciążaj ogniwo wzdłużnie, w przewidzianych miejscach podparcia.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

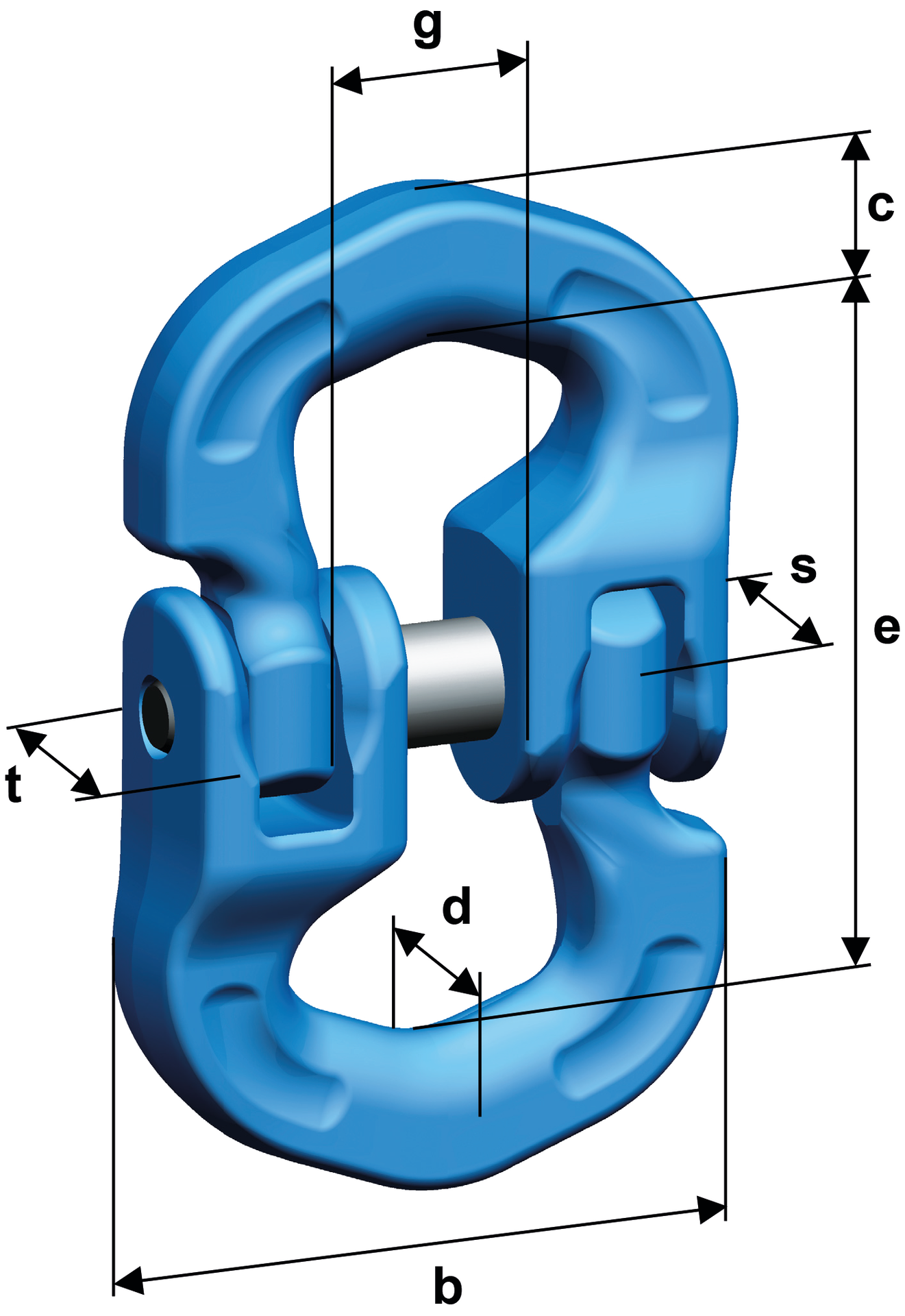

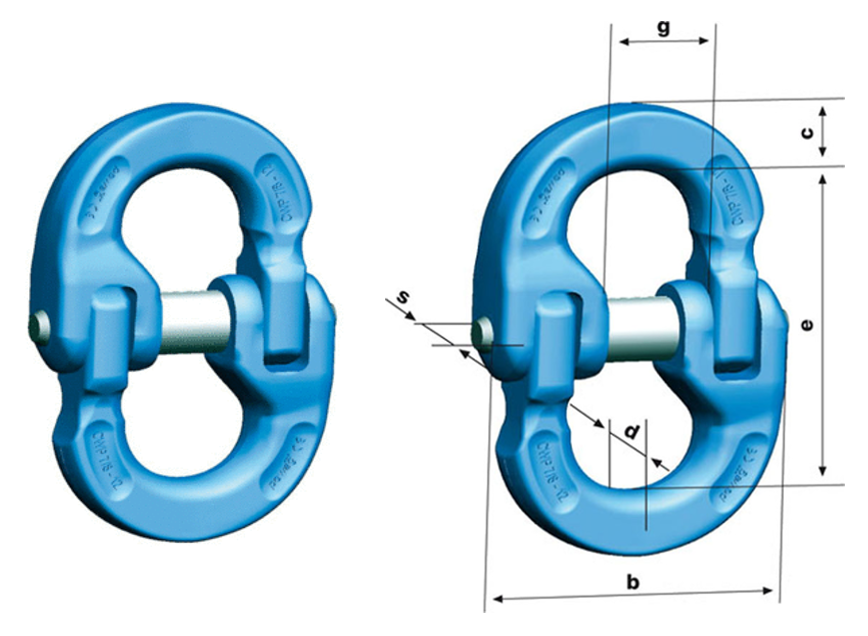

Rysunek wymiarowy i tabela CWP
CWP 8–16: bieżąca tabela pewag. CWP 7: instrukcja G12, s. 49; dostępność tego wykonania potwierdź z CECHO. DOR podano w tonach, LC w kN.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

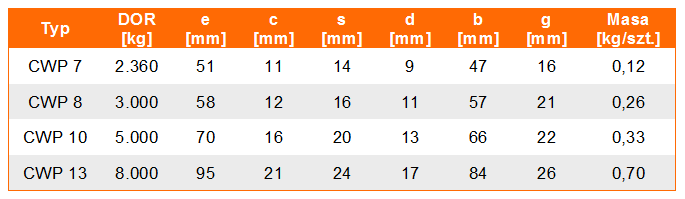

| Typ | DOR [t] | LC [kN] | e [mm] | c [mm] | s [mm] | t [mm] | d [mm] | b [mm] | g [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|
| CWP 7 | 2,36 | 47 | 63 | 12 | 13 | 16 | 9 | 53 | 17 | 0,2 |
| CWP 8 | 3 | 60 | 62 | 14 | 15 | 20 | 10 | 58 | 20 | 0,27 |
| CWP 10 | 5 | 100 | 78 | 18 | 21 | 25 | 13 | 66 | 22 | 0,57 |
| CWP 13 | 8 | 160 | 107 | 22 | 25 | 34 | 17 | 84 | 25 | 1,43 |
| CWP 16 | 12,5 | 250 | 128 | 27 | 31 | 41 | 21 | 120 | 48 | 2,26 |
DOR = dopuszczalne obciążenie robocze (WLL) w tonach. LC = zdolność mocowania w kN; nie jest udźwigiem. Wymiary w mm, masa w kg/szt. CWP 7 uzupełniono z instrukcji G12, s. 49 ↗. Pozostałe wiersze zawierają aktualne wartości z karty internetowej producenta. Źródło: karta producenta pewag CWP ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz CWP do obu łączonych elementów.
Podaj typ łańcucha, osprzęt i zastosowanie. Sprawdź nośność oraz geometrię połączenia.
Wolna przestrzeń
Sprawdź wymiary elementów w każdej połówce i możliwość wzdłużnego obciążenia. Przy łańcuchu i skracaczu w jednej połówce sprawdź, który element będzie nośny.
Sworzeń i tuleja
Użyj właściwego zestawu CBHWP. Po trzech cyklach montażu i demontażu producent wymaga wymiany sworznia i tulei zabezpieczającej. Prowadź kontrolę tych operacji.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja komponentów G12, strona 49, określa montaż i obciążanie CWP. Otwórz instrukcję G12 ↗. Przy doborze zamienników obowiązuje także uzupełnienie dotyczące G12 Plus.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta CWP i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj połówki ogniwa, sworzeń i tuleję. CBHWP klasy 12 nie wolno zamieniać z zestawem CBH klasy 12 Plus. Zgodność elementów rozmiaru 16 między G12 i G12 Plus wymaga szczególnej weryfikacji według uzupełnienia pewag ↗.
Zobacz zakres serwisu CECHO →PYTANIA O CWP
Co sprawdzić przed doborem?
Kto produkuje ogniwo CWP?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy dwa elementy w jednej połówce mogą być obciążone równocześnie?
Nie. Instrukcja CWP dopuszcza tylko jeden element nośny w danej połówce podczas podnoszenia; musi on swobodnie zajmować miejsce podparcia.
Kiedy wymienia się sworzeń i tuleję?
Po trzech cyklach montażu i demontażu należy wymienić oba elementy zgodnie z instrukcją. Uszkodzenia mogą wymagać wcześniejszego wycofania.
Czy LC można traktować jako udźwig?
Nie. DOR w tonach dotyczy podnoszenia, a LC w kN dotyczy mocowania ładunków.
Jakie informacje przesłać do wyceny?
Podaj oznaczenie łańcucha i osprzętu, DOR albo LC, sposób połączenia oraz potrzebną liczbę ogniw.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz ogniwo CWP z CECHO.
Prześlij oznaczenie łańcucha i zdjęcia łączonego osprzętu. Dobierzemy CWP lub właściwy zestaw CBHWP.
Wyślij zapytanie o CWP →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
