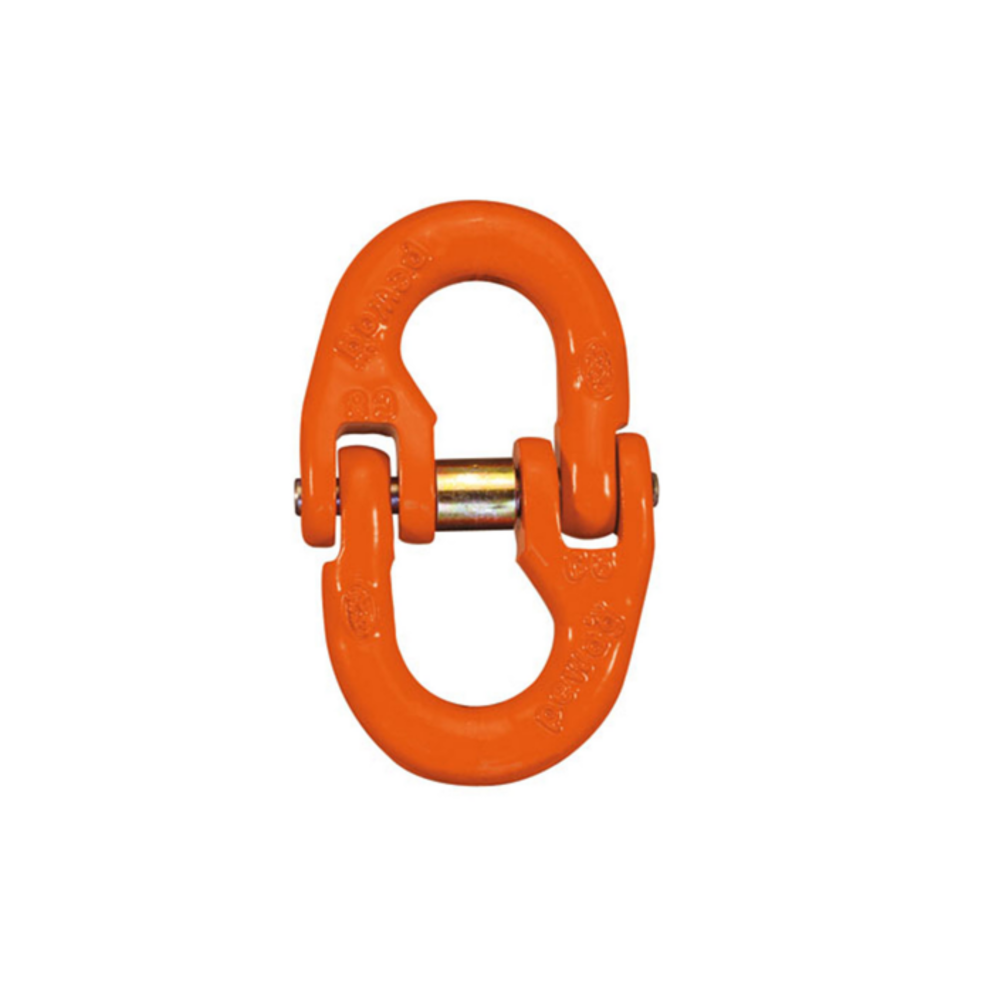

Złączka łańcuchowa Connex CW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · OSPRZĘT KLASY 10
Złączka Connex CW pewag winner klasy 10 do łączenia łańcuchów, ogniw i osprzętu. Dwie kute połówki ze sworzniem i tuleją zabezpieczającą, do pracy w osi.
1–40 tDopuszczalne obciążenie robocze11 wykonań w tabeli producenta

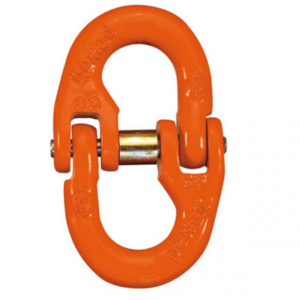

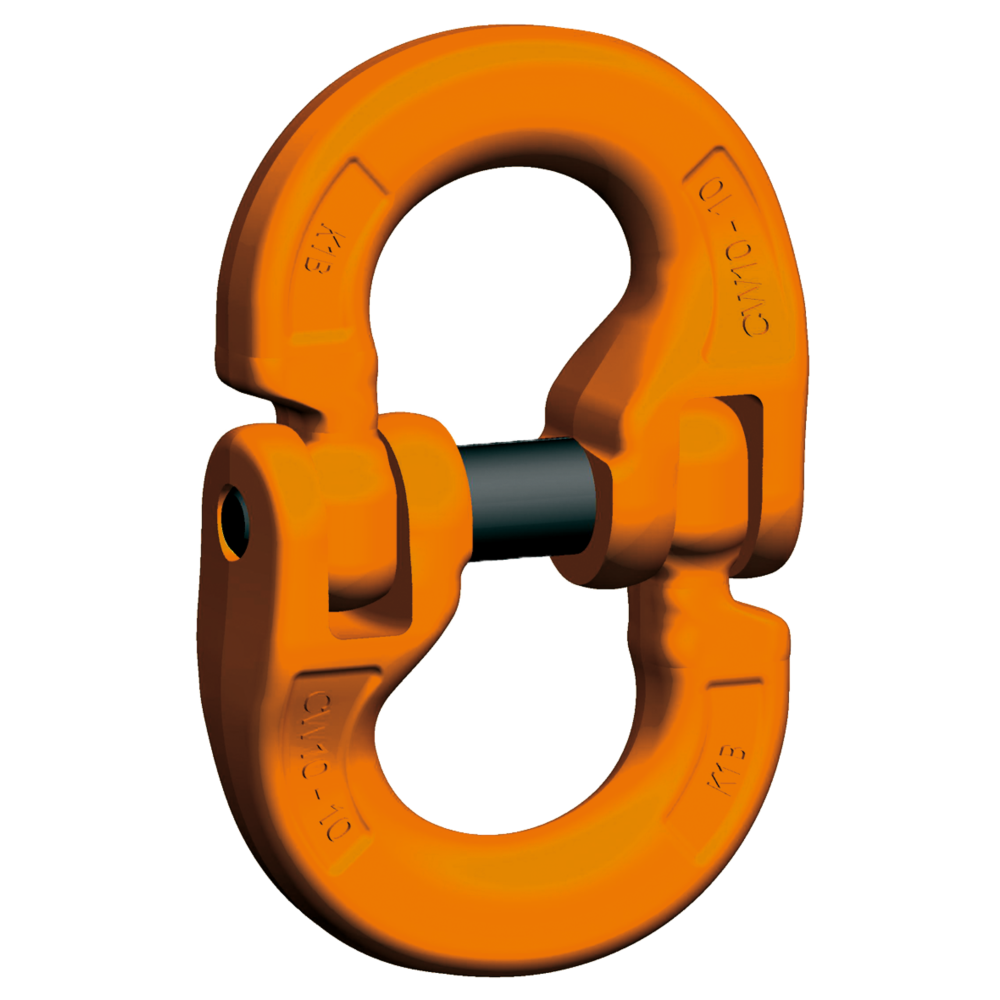

Oryginalna grafika modelu CW udostępniona przez pewag.
Potrzebujesz doboru złączki CW?
Podaj oznaczenia łączonych elementów oraz wymagane DOR.
Zapytaj CECHO o CW →Zadzwoń: +48 33 825 04 84- Opis produktu
Złączka pewag CW — najważniejsze informacje
PEWAG WINNERKlasa 10Złączka systemu Connex
POŁĄCZENIEDwie połówki + sworzeńZabezpieczenie tuleją
DOKUMENTACJAEN 1677-1Osprzęt klasy 10 · CE
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
SYSTEM CONNEX · ŁĄCZENIE OSPRZĘTU
Połącz łańcuch, ogniwo i osprzęt.
CW to złączka Connex pewag złożona z dwóch kutych połówek, sworznia i tulei zabezpieczającej. Łączy między innymi łańcuch z ogniwem głównym, łańcuch z hakiem albo dwa zgodne elementy osprzętu.
Złączka jest przeznaczona do obciążenia w osi, na powierzchniach nośnych. Jeśli w jednej połówce umieszczono dwa elementy, podczas jednego podnoszenia tylko jeden z nich może przenosić obciążenie i musi mieć swobodę ustawienia.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

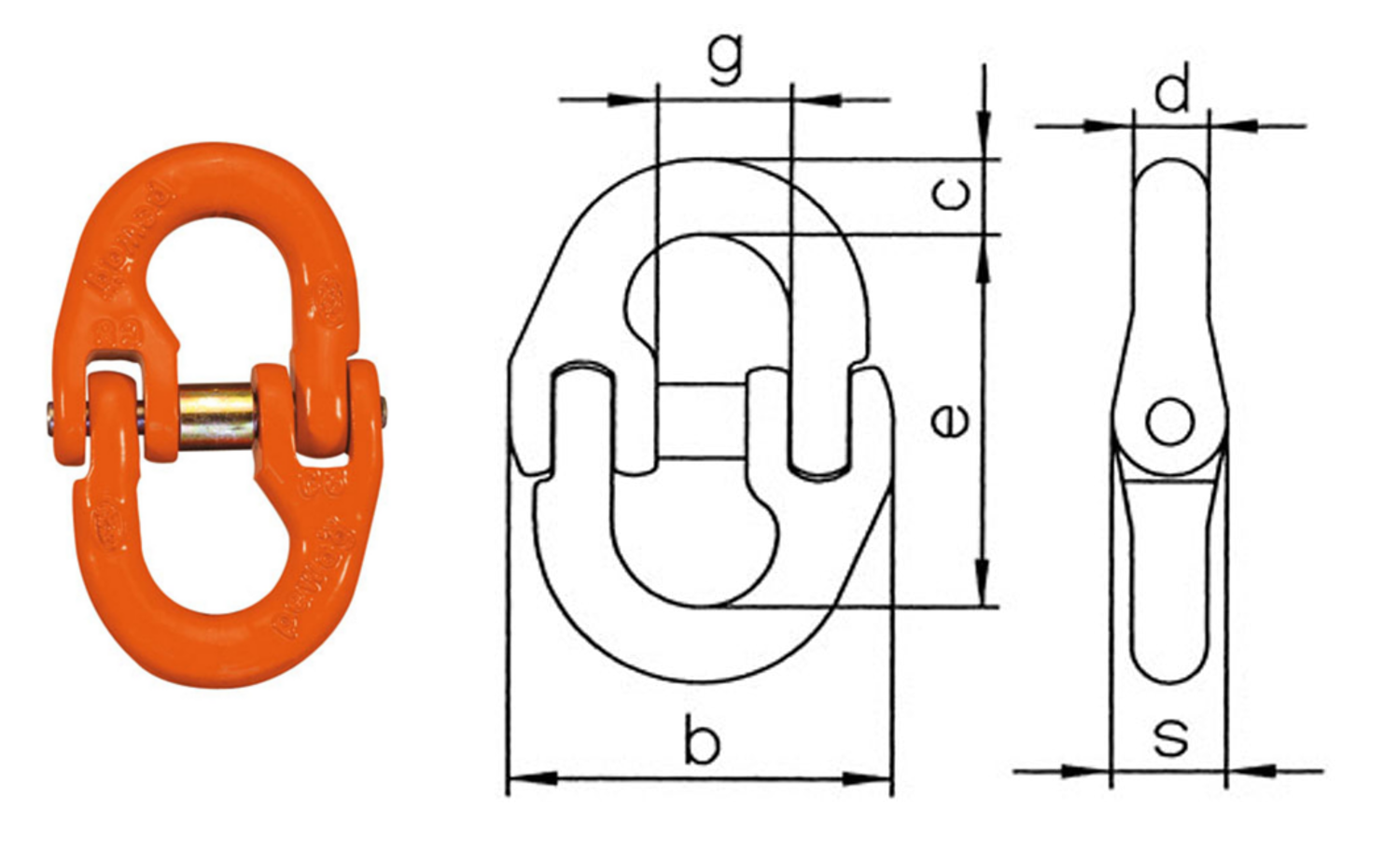

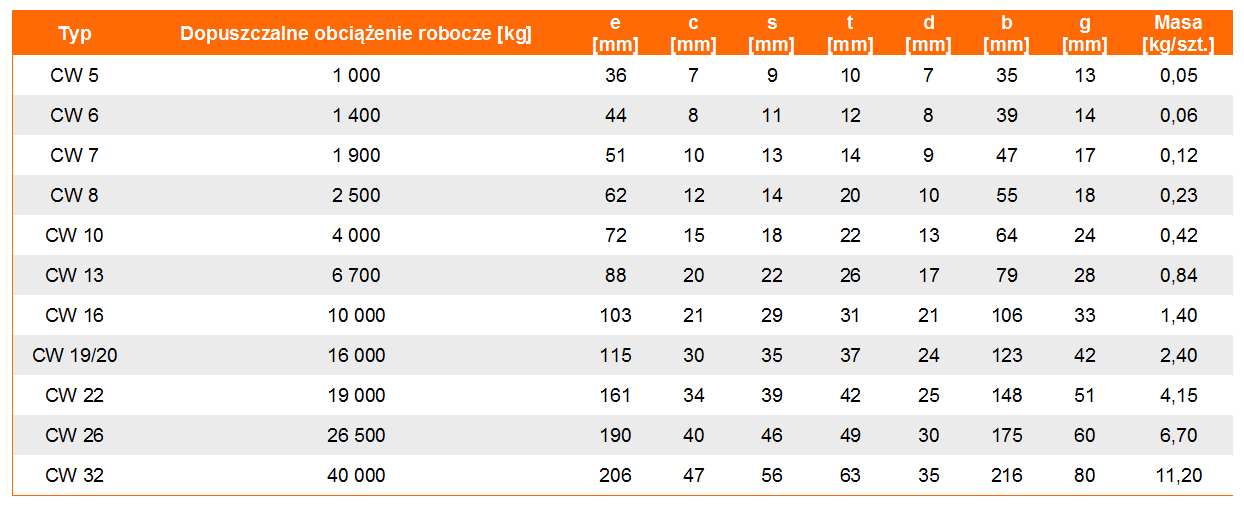

Rysunek wymiarowy i tabela CW

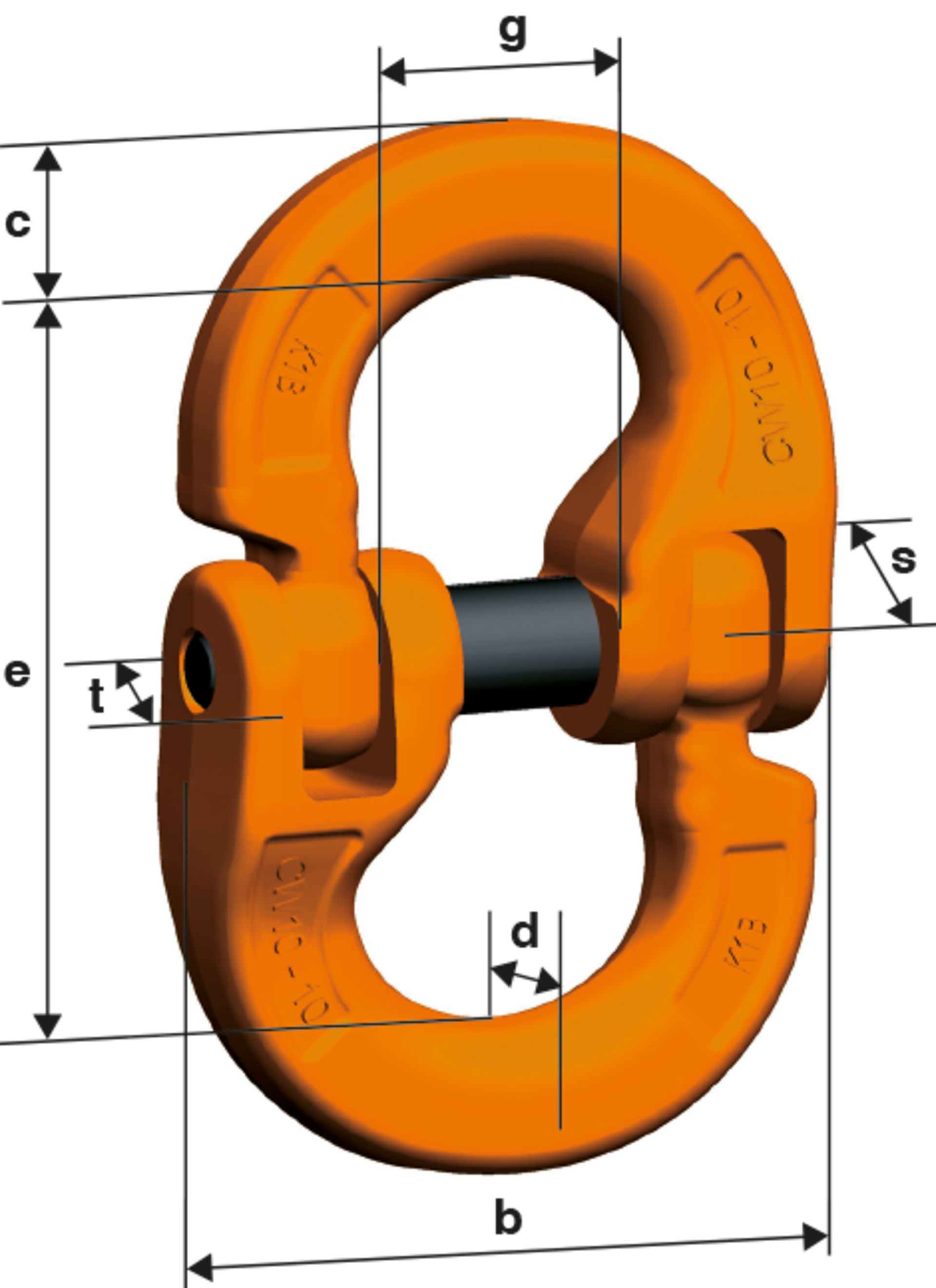

Porównaj DOR, światło połówki g, długość e i wymiary łączonych elementów. W tabeli pokazano 11 odrębnych wykonań CW.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | e [mm] | c [mm] | s [mm] | t [mm] | d [mm] | b [mm] | g [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
| CW 5 | 1 | 38 | 7 | 9 | 12 | 7 | 34 | 13 | 0,06 |
| CW 6 | 1,4 | 44 | 8 | 11 | 13 | 8 | 39 | 14 | 0,08 |
| CW 7 | 1,9 | 53 | 10 | 13 | 16 | 9 | 46 | 17 | 0,14 |
| CW 8 | 2,5 | 62 | 12 | 14 | 20 | 10 | 55 | 19 | 0,24 |
| CW 10 | 4 | 72 | 15 | 18 | 22 | 13 | 64 | 24 | 0,42 |
| CW 13 | 6,7 | 88 | 20 | 22 | 26 | 17 | 79 | 28 | 0,85 |
| CW 16 | 10 | 112 | 24 | 29 | 35 | 20 | 105 | 34 | 1,9 |
| CW 19/20 | 16 | 126 | 32 | 35 | 45 | 25 | 126 | 44 | 3,1 |
| CW 22 | 19 | 157 | 36 | 39 | 46 | 26 | 148 | 52 | 4,72 |
| CW 26 | 26,5 | 179 | 40 | 46 | 57 | 30 | 175 | 62 | 6,8 |
| CW 32 | 40 | 206 | 47 | 56 | 63 | 35 | 216 | 80 | 11,36 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Masa własna w kg/szt., wymiary w mm. Źródło: karta producenta pewag CW ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz CW do elementów po obu stronach.
CECHO pomoże dopasować złączkę do całego układu podnoszenia.
Kierunek obciążenia
Przedstaw sposób podwieszenia i liczbę łączonych elementów. CW pracuje wyłącznie przy obciążeniu w osi, na powierzchniach nośnych, bez klinowania osprzętu.
Montaż i kontrola
Montaż wykonuje osoba kompetentna. Sprawdź osadzenie sworznia i tulei oraz swobodę ruchu połówek. Po trzech montażach i demontażach wymień sworzeń oraz tuleję według instrukcji pewag.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Producent potwierdza EN 1677-1, klasę 10, oznakowanie CE oraz dopuszczenie BG. Instrukcja winner G10 opisuje sposób obciążania złączek CW i wymagania dotyczące połączenia sworzniowego.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta CW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Do kontroli prześlij zdjęcia obu połówek, sworznia i tulei oraz oznaczenia CW. Oryginalny zestaw CBHW obejmuje sworzeń i tuleję zabezpieczającą; dobiera się go do rozmiaru złączki. Nie prostuj i nie spawaj odkształconych części.
Zobacz zakres serwisu CECHO →PYTANIA O CW
Co sprawdzić przed doborem?
Kto produkuje złączkę CW?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy CW można obciążać poprzecznie?
Nie. Instrukcja przewiduje obciążenie w osi na powierzchniach nośnych, przy możliwości swobodnego ustawienia połączonych elementów.
Czy w jednej połówce można obciążyć dwa elementy?
Nie jednocześnie. Jeśli zamontowano dwa elementy, tylko jeden może przenosić obciążenie podczas danego podnoszenia i musi swobodnie ustawić się w części nośnej.
Kiedy wymienić sworzeń i tuleję CW?
Instrukcja pewag wymaga ich wymiany po trzech montażach i demontażach. Uszkodzone lub niezgodne części należy wycofać wcześniej; stosuje się oryginalny zestaw CBHW dobrany do rozmiaru.
Jakie informacje przesłać do wyceny?
Podaj oznaczenia i wymiary łączonych elementów, DOR oraz sposób pracy. Przy wymianie dołącz zdjęcia osprzętu i jego oznaczeń.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz złączkę CW z CECHO.
Prześlij dane łańcucha i łączonego osprzętu. Dobierzemy zgodne wykonanie i przygotujemy ofertę dla firmy.
Wyślij zapytanie o CW →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
