Złączka łańcuchowa CARW do zawiesi wężowych
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · OSPRZĘT KLASY 10
Złączka CARW pewag winner klasy 10 do zawiesi pasowych i wężowych. Szeroka powierzchnia nośna podpiera materiał tekstylny podczas łączenia z łańcuchem i osprzętem.
2,5–19 tDopuszczalne obciążenie robocze5 wykonań w tabeli producenta

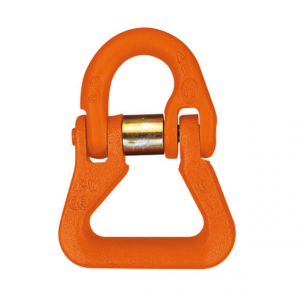

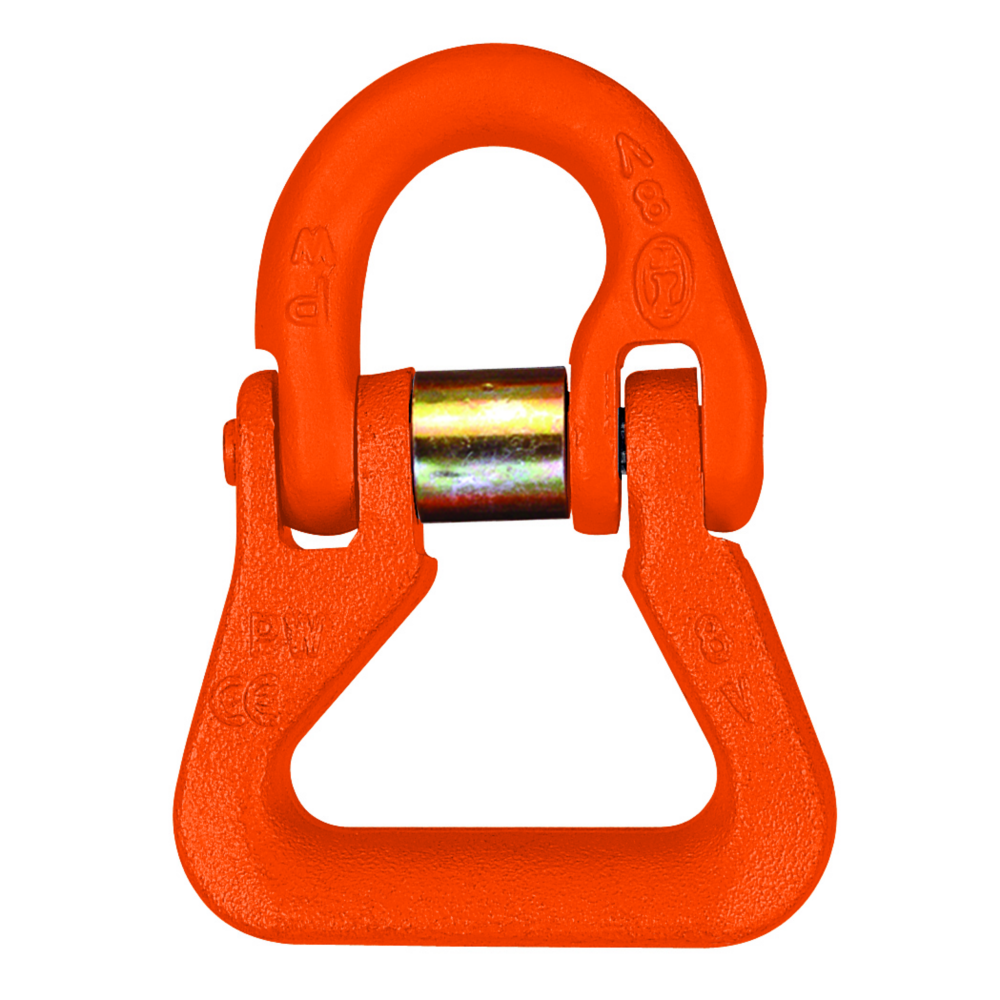

Fotografia właściwego modelu CARW udostępniona przez pewag.
Potrzebujesz doboru złączki CARW?
Podaj rodzaj, DOR i wymiary zawiesia oraz łączonego osprzętu.
Zapytaj CECHO o CARW →Zadzwoń: +48 33 825 04 84- Opis produktu
Złączka pewag CARW — najważniejsze informacje
PEWAG WINNERKlasa 10Złączka do zawiesi tekstylnych
PODPARCIESzeroka powierzchniaDo pasów i zawiesi wężowych
DOKUMENTACJAEN 1677-1Parametry klasy 10 · CE
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
ZAWIESIA PASOWE I WĘŻOWE · SYSTEM CONNEX
Szerokie podparcie dla materiału zawiesia.
CARW łączy zawiesia pasowe lub wężowe z łańcuchem i osprzętem. Połówka o szerokiej powierzchni nośnej podpiera materiał tekstylny, a druga część systemu Connex umożliwia montaż zgodnego elementu łączącego.
Producent wskazuje, że właściwa powierzchnia podparcia eliminuje potrzebę redukcji DOR z tego powodu. Pozostałe warunki doboru zawiesia nadal obowiązują: szerokość materiału, sposób podwieszenia, kąt cięgien i DOR całego układu. CARW pracuje wyłącznie przy obciążeniu w osi.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

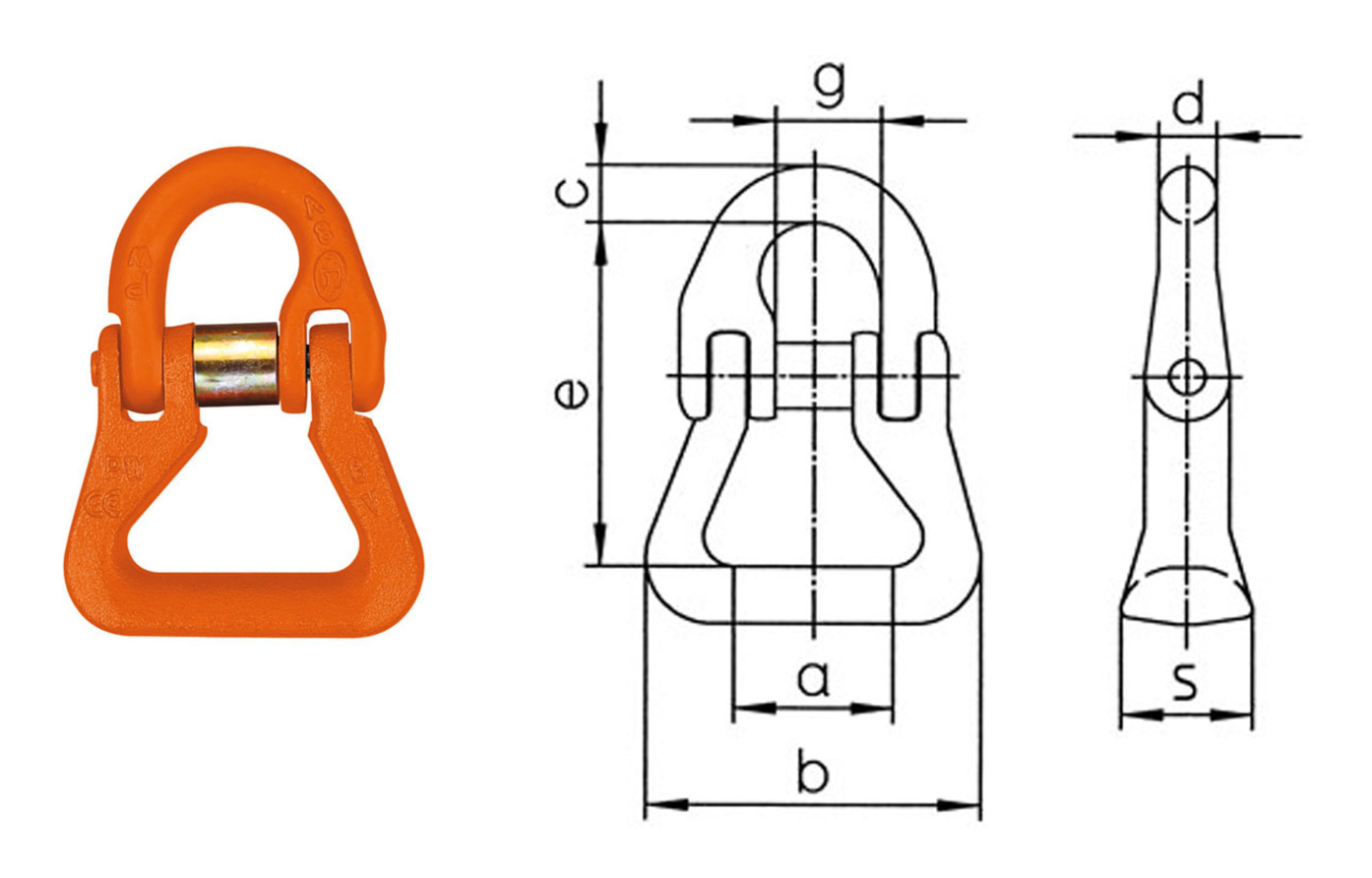

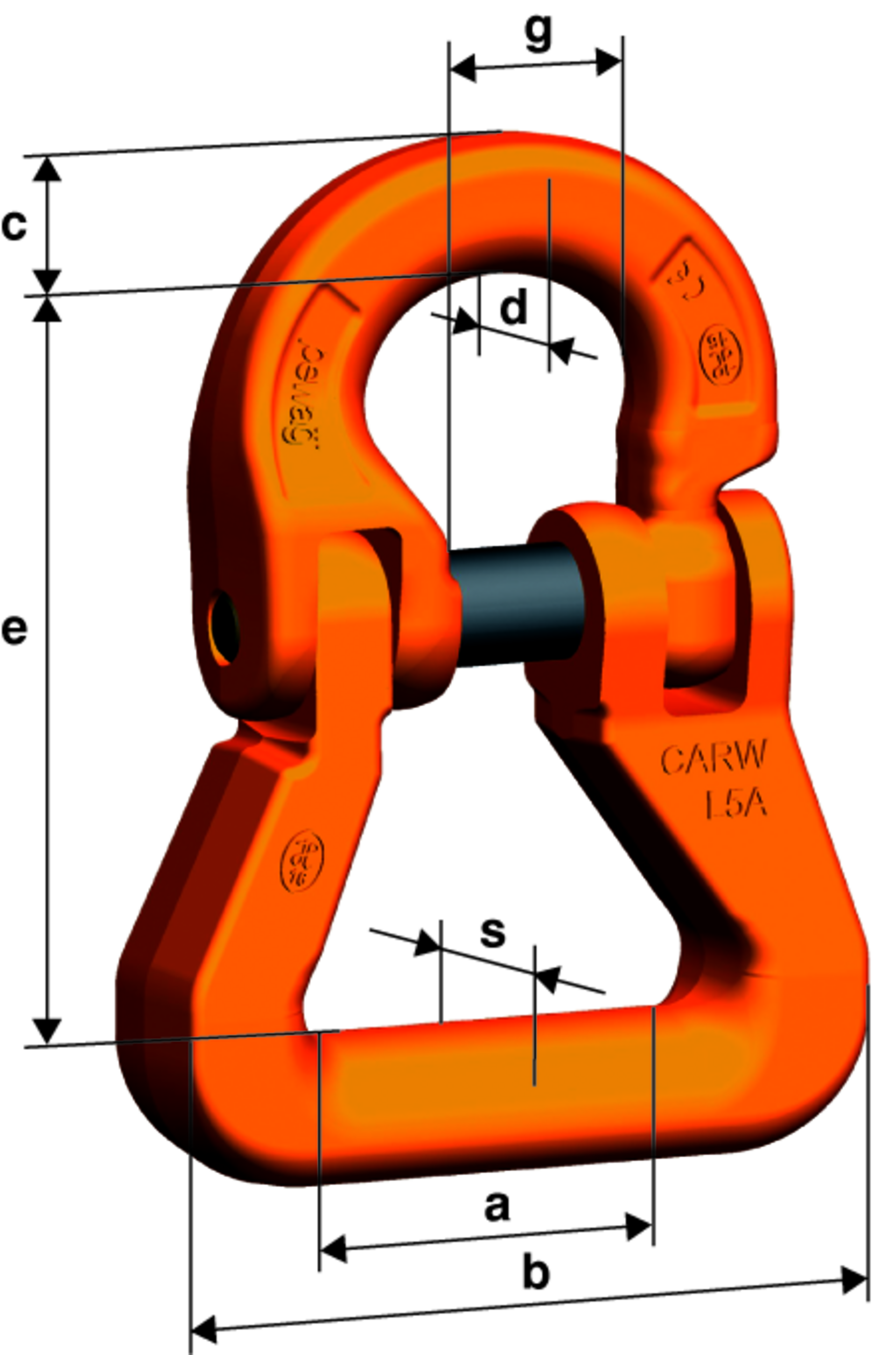

Rysunek wymiarowy i tabela CARW
Porównaj powierzchnię podparcia a, DOR oraz wymiary łączonych elementów. Zachowano aktualne oznaczenie największego wykonania CARW22/09.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | e [mm] | a [mm] | c [mm] | d [mm] | b [mm] | s [mm] | g [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
| CARW 8 | 2,5 | 66 | 29 | 12 | 10 | 68 | 18 | 19 | 0,33 |
| CARW 10 | 4 | 81 | 40 | 15 | 13 | 82 | 21 | 24 | 0,71 |
| CARW 13 | 6,7 | 104 | 44 | 20 | 17 | 101 | 28 | 28 | 1,34 |
| CARW 16 | 10 | 113 | 47 | 24 | 20 | 110 | 40 | 34 | 1,83 |
| CARW22/09 | 19 | 188 | 110 | 36 | 26 | 215 | 58 | 52 | 8,974 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Masa własna w kg/szt., wymiary w mm. Źródło: karta producenta pewag CARW ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz CARW do zawiesia i osprzętu.
CECHO pomoże dopasować złączkę do całego układu podnoszenia.
Połączenie i obciążenie
Podaj oznaczenia osprzętu po drugiej stronie oraz sposób podwieszenia. Połączenie ma pracować w osi, przy swobodnym ułożeniu materiału i elementu w części nośnej.
Montaż i kontrola
Montaż wykonuje osoba kompetentna. Po trzech montażach i demontażach wymień sworzeń i tuleję. Przed użyciem kontroluj także stan materiału zawiesia oraz powierzchnię styku ze złączką.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
pewag potwierdza EN 1677-1 z wartościami mechanicznymi klasy 10, oznakowanie CE i dopuszczenie BG. Instrukcja winner G10 zawiera wymagania dotyczące CARW, obciążenia w osi oraz montażu.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta CARW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Prześlij symbol CARW i zdjęcia szerokiej powierzchni nośnej, połączenia sworzniowego oraz materiału zawiesia. Producent przewiduje zestaw CBHW ze sworzniem i tuleją, dobrany do wykonania. Do napraw stosuje się oryginalne części pewag.
Zobacz zakres serwisu CECHO →PYTANIA O CARW
Co sprawdzić przed doborem?
Kto produkuje złączkę CARW?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czym CARW różni się od zwykłej złączki CW?
CARW ma połówkę z szeroką powierzchnią podparcia przeznaczoną dla zawiesi pasowych i wężowych. Ułatwia ich połączenie z łańcuchem lub osprzętem.
Czy szerokie podparcie znosi wszystkie redukcje DOR?
Nie. Eliminuje redukcję wynikającą z niewłaściwej powierzchni podparcia w poprawnie dobranym połączeniu. Nadal trzeba uwzględnić sposób podwieszenia, kąty cięgien i warunki użytkowania całego zawiesia.
Jakie części wymienia się po demontażach?
Po trzech montażach i demontażach instrukcja przewiduje wymianę sworznia oraz tulei zabezpieczającej. Zestaw CBHW dobiera się do właściwego wykonania CARW.
Jakie informacje przesłać do wyceny?
Podaj rodzaj i DOR zawiesia, szerokość materiału oraz oznaczenia osprzętu. Dołącz szkic podwieszenia lub zdjęcie końcówki.
