Zestaw zbiorczy widełkowy VXKW 4
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · ZESTAW 4-CIĘGNOWY G10

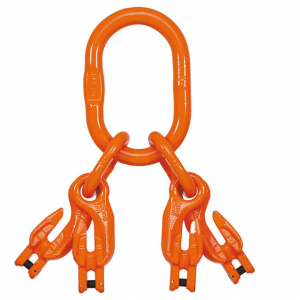

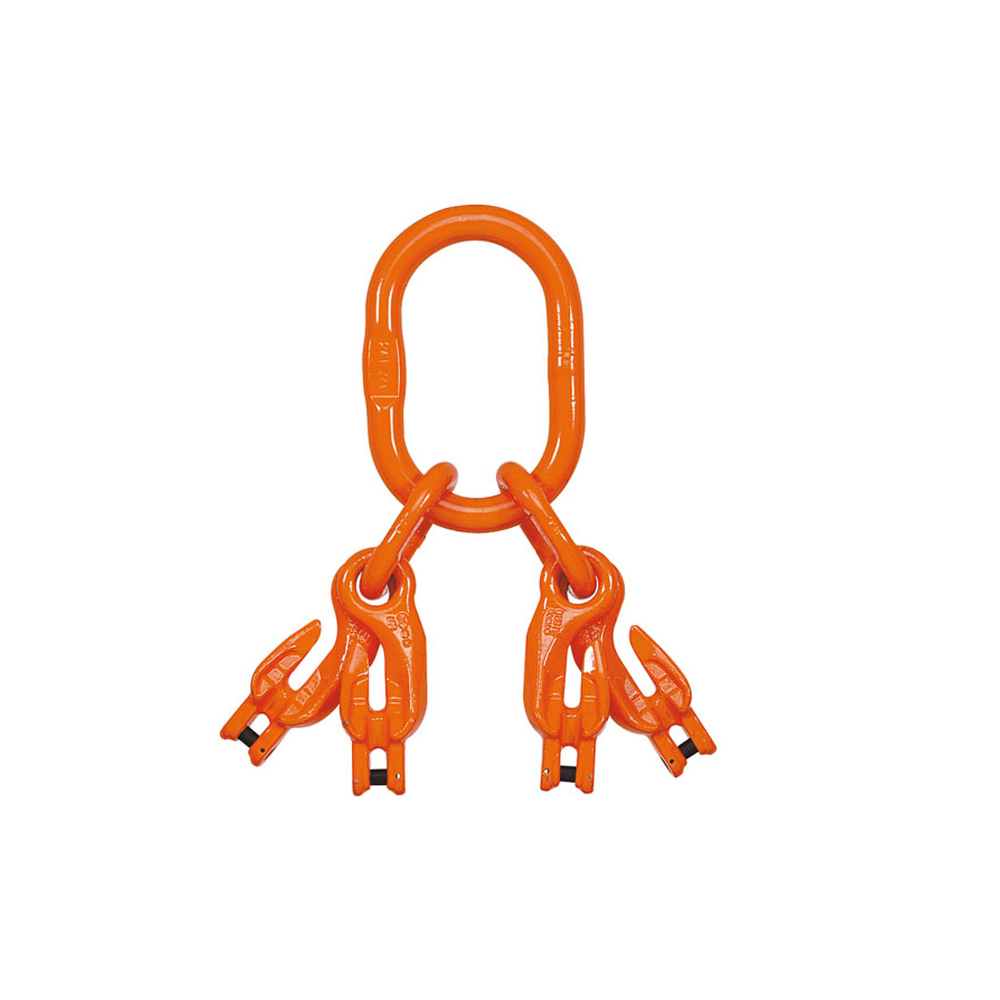

Zestaw zbiorczy pewag VXKW 4 łączy cztery cięgna łańcuchowe z hakiem żurawia. Elementy XKW umożliwiają połączenie widełkowe i indywidualne skracanie cięgien. Dobór do łańcuchów 5–16 mm.
2–21,2 tDOR dla kąta β 0°–45°7 wykonań katalogowych
Potrzebujesz pomocy w doborze?
Podaj VXKW 4, średnicę łańcucha, wymagane DOR, kąt β i układ punktów zaczepienia oraz wymiary haka żurawia.
Zapytaj CECHO o VXKW 4 →Zadzwoń: +48 33 825 04 84- Opis produktu
Zestaw pewag VXKW 4 — najważniejsze informacje
PEWAG WINNERKlasa 10Zestaw zbiorczy VXKW 4
KONFIGURACJA4 cięgnaPołączenie i skracanie XKW
DANE KATALOGOWEEN 818-4Parametry mechaniczne G10
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Cztery cięgna podłączone do jednego zestawu.
VXKW 4 składa się z ogniwa głównego, ogniw pośrednich oraz czterech haków XKW. Każdy hak stanowi przyłącze do właściwego cięgna i element do jego skracania.
Skracaj wyłącznie cięgno połączone z danym XKW. Instrukcja zabrania tworzenia pętli wokół ładunku oraz dwóch cięgien nośnych z jednego haka XKW.
DOR odczytuje się z kolumny odpowiadającej kątowi β cięgna względem pionu. Rozkład sił i konfigurację kompletnego zawiesia trzeba ocenić dla konkretnego podnoszenia.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

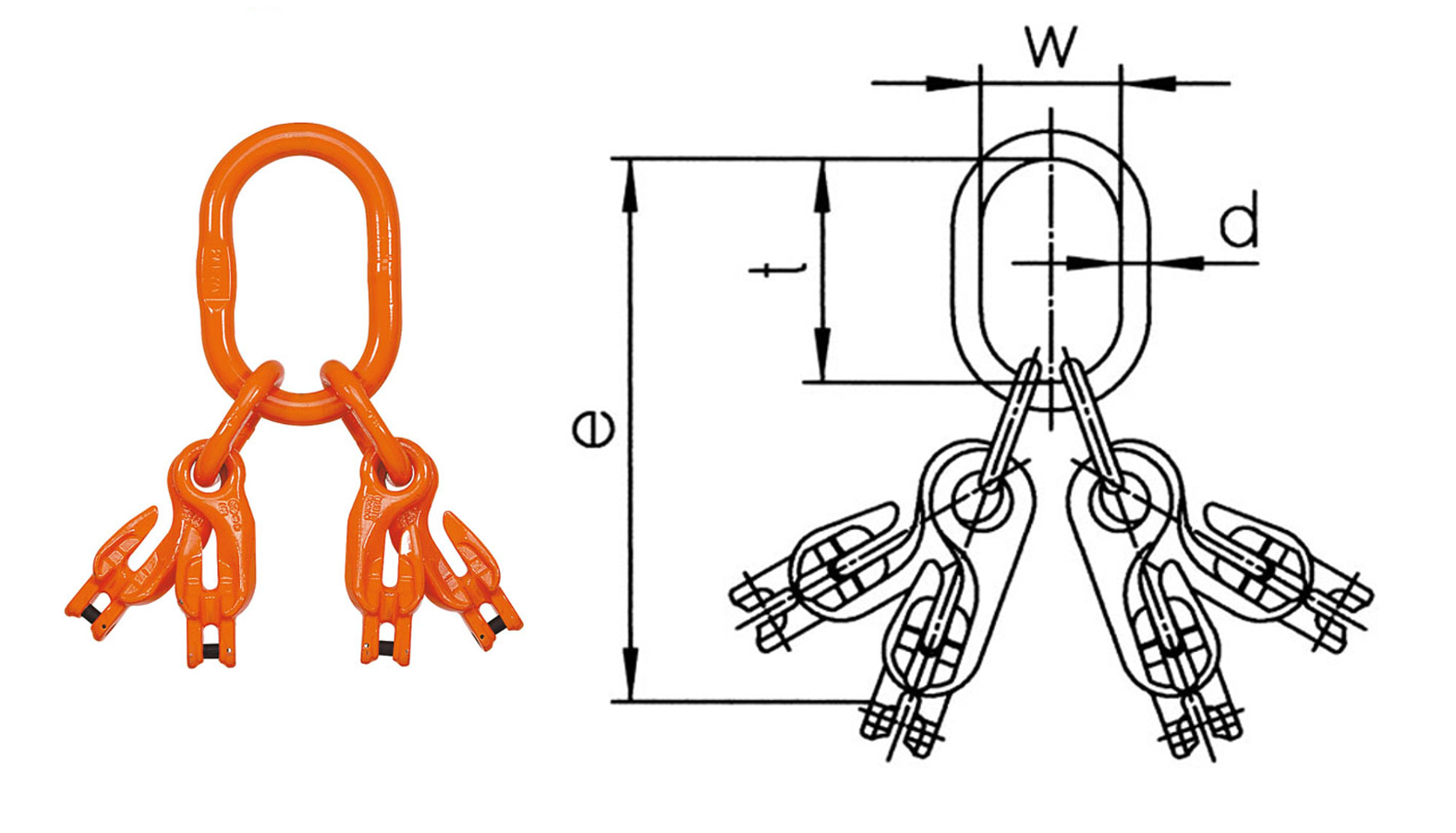

Rysunek wymiarowy i tabela VXKW 4
Siedem wykonań VXKW według katalogu pewag. Dwa zakresy kąta β od pionu pokazano w oddzielnych kolumnach.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

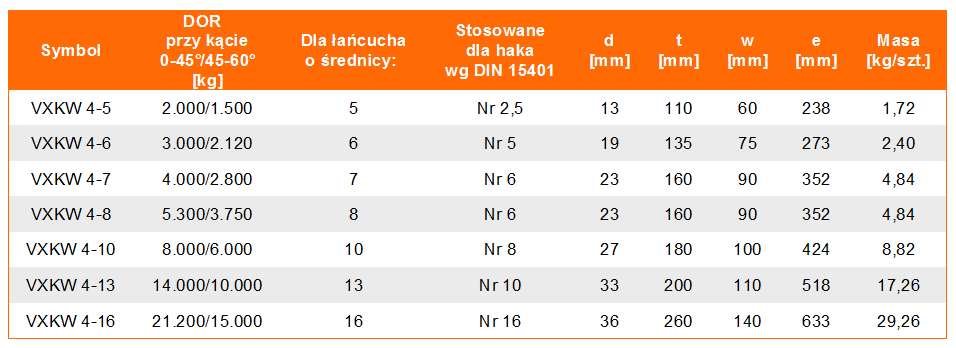

| Typ | DOR 0°–45° [t] | DOR 45°–60° [t] | Łańcuch Ø [mm] | Hak DIN 15401 | d [mm] | t [mm] | w [mm] | e [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
| VXKW 4-5 | 2 | 1,5 | 5 | Nr 2,5 | 13 | 110 | 60 | 238 | 1,72 |
| VXKW 4-6 | 3 | 2,12 | 6 | Nr 5 | 19 | 135 | 75 | 273 | 2,40 |
| VXKW 4-7 | 4 | 2,8 | 7 | Nr 6 | 23 | 160 | 90 | 352 | 4,84 |
| VXKW 4-8 | 5,3 | 3,75 | 8 | Nr 6 | 23 | 160 | 90 | 352 | 4,84 |
| VXKW 4-10 | 8 | 6 | 10 | Nr 8 | 27 | 180 | 100 | 424 | 8,82 |
| VXKW 4-13 | 14 | 10 | 13 | Nr 10 | 33 | 200 | 110 | 518 | 17,26 |
| VXKW 4-16 | 21,2 | 15 | 16 | Nr 16 | 36 | 260 | 140 | 633 | 29,26 |
DOR w tonach; kąt β mierzony od pionu. Wymiary w mm, masa w kg/szt. Dane katalogowe VXKW; dostępność oraz parametry zamawianego wykonania potwierdzamy przy doborze. Źródło: katalog pewag, s. 49 ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz VXKW 4 do łańcucha i haka.
Średnica łańcucha, geometria przyłącza i rzeczywisty układ pracy muszą być zgodne.
Hak i geometria
Porównaj d, t, w i e oraz numer haka DIN 15401 z konkretnym hakiem żurawia. Numer haka jest oznaczeniem doboru, nie udźwigiem zestawu.
Skracanie i montaż
Montaż i wymianę sworzni zleć osobie kompetentnej, zgodnie z instrukcją pewag. Każdy XKW skraca własne cięgno; nie twórz z niego dwóch cięgien nośnych.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Katalog pewag opisuje VXKW 4 według EN 818-4 z wartościami mechanicznymi G10. Instrukcja osprzętu winner G10 określa montaż, kierunek obciążenia i zasady skracania XKW.
Instrukcja i dokumentacja producenta ↗Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Katalog pewag — VXKW 4, s. 49 ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj ogniwo główne, ogniwa pośrednie, haki XKW, sworznie i zabezpieczenia. Części KBSW dobieraj po modelu i średnicy. Zestaw identyfikuje się również po oznaczeniach komponentów; nie musi mieć wybitego pełnego symbolu VXKW.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Kto jest producentem VXKW 4?
Producentem zestawu jest pewag. CECHO zajmuje się dystrybucją, doborem i wsparciem technicznym.
Jak odczytać dwa DOR?
Pierwsza kolumna dotyczy kąta β 0°–45°, druga 45°–60°, mierzonego od pionu. Nośność całego układu należy dobrać do rzeczywistej konfiguracji.
Czy można użyć danych VMXKW zamiast VXKW?
Nie. To odrębne zestawy z inną geometrią ogniwa głównego. Dobierz dokładny model i rozmiar z właściwej tabeli.
Jakie informacje przesłać do wyceny?
Podaj VXKW 4, średnicę łańcucha, wymagane DOR, kąt β i układ punktów zaczepienia oraz wymiary haka żurawia.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz VXKW 4 z CECHO.
Podaj VXKW 4, średnicę łańcucha, wymagane DOR, kąt β i układ punktów zaczepienia oraz wymiary haka żurawia.
Wyślij zapytanie o VXKW 4 →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
