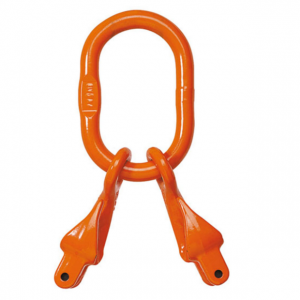

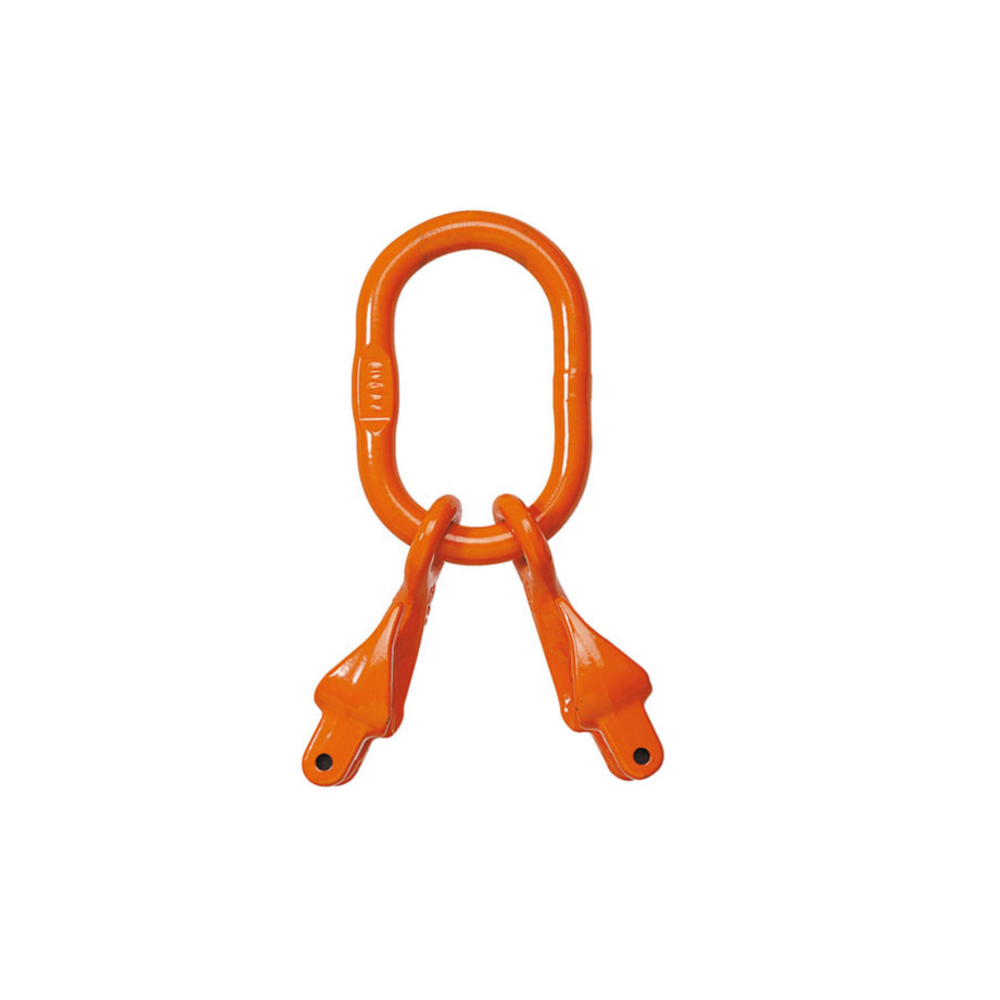

Zestaw zbiorczy widełkowy VXKW 2
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · ZESTAW 2-CIĘGNOWY G10
Zestaw zbiorczy pewag VXKW 2 łączy dwa cięgna łańcuchowe z hakiem żurawia. Elementy XKW umożliwiają połączenie widełkowe i indywidualne skracanie cięgien. Dobór do łańcuchów 5–16 mm.
1,4–14 tDOR dla kąta β 0°–45°7 wykonań katalogowych
Potrzebujesz pomocy w doborze?
Podaj VXKW 2, średnicę łańcucha, wymagane DOR, kąt β i układ punktów zaczepienia oraz wymiary haka żurawia.
Zapytaj CECHO o VXKW 2 →Zadzwoń: +48 33 825 04 84- Opis produktu
Zestaw pewag VXKW 2 — najważniejsze informacje
PEWAG WINNERKlasa 10Zestaw zbiorczy VXKW 2
KONFIGURACJA2 cięgnaPołączenie i skracanie XKW
DANE KATALOGOWEEN 818-4Parametry mechaniczne G10
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Dwa cięgna, każde z własnym skracaniem.
VXKW 2 składa się z ogniwa głównego AW oraz dwóch haków XKW. Łańcuch montuje się bezpośrednio w przyłączu widełkowym XKW, bez dodatkowego łącznika w tym miejscu.
Skracaj wyłącznie cięgno połączone z danym XKW. Instrukcja zabrania tworzenia pętli wokół ładunku oraz dwóch cięgien nośnych z jednego haka XKW.
DOR odczytuje się z kolumny odpowiadającej kątowi β cięgna względem pionu. Rozkład sił i konfigurację kompletnego zawiesia trzeba ocenić dla konkretnego podnoszenia.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

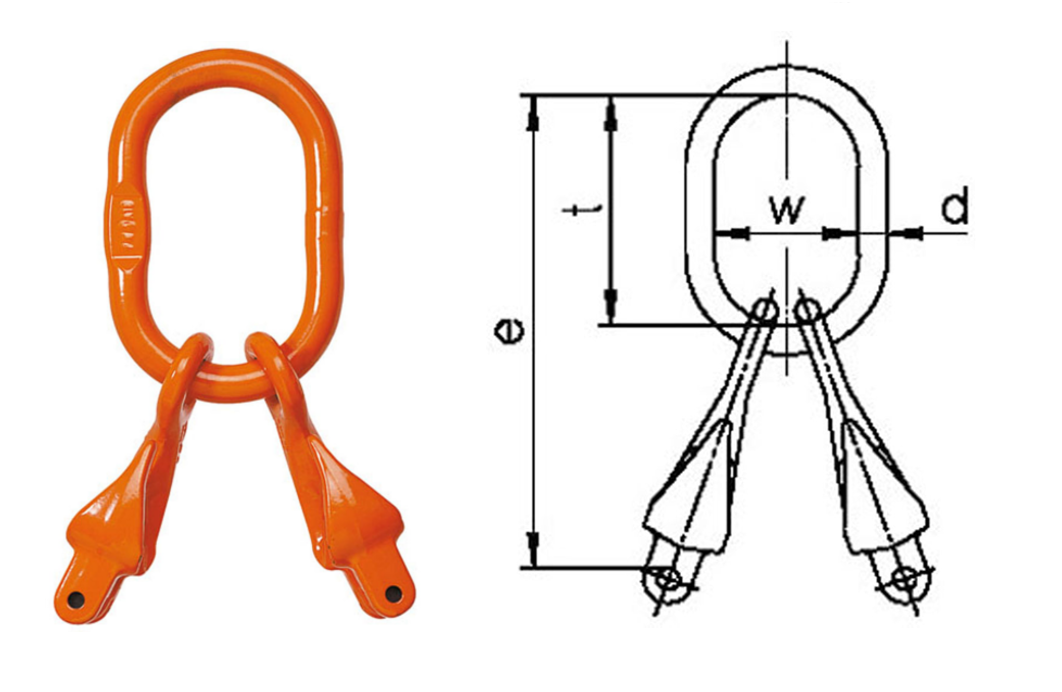

Rysunek wymiarowy i tabela VXKW 2
Siedem wykonań VXKW według katalogu pewag. Dwa zakresy kąta β od pionu pokazano w oddzielnych kolumnach.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

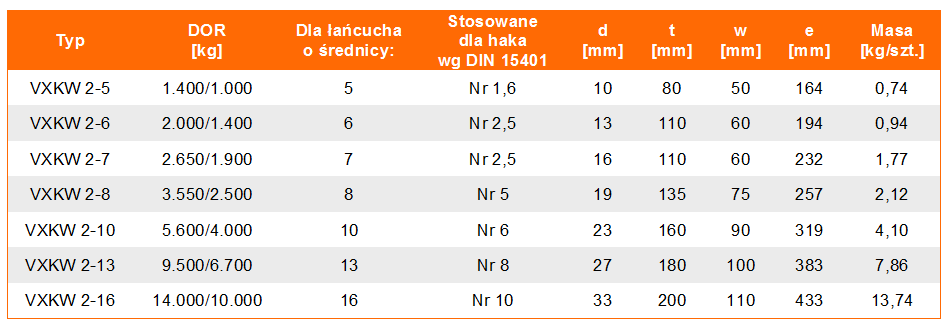

| Typ | DOR 0°–45° [t] | DOR 45°–60° [t] | Łańcuch Ø [mm] | Hak DIN 15401 | d [mm] | t [mm] | w [mm] | e [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
| VXKW 2-5 | 1,4 | 1 | 5 | Nr 1,6 | 10 | 80 | 50 | 164 | 0,74 |
| VXKW 2-6 | 2 | 1,4 | 6 | Nr 2,5 | 13 | 110 | 60 | 194 | 0,94 |
| VXKW 2-7 | 2,65 | 1,9 | 7 | Nr 2,5 | 16 | 110 | 60 | 232 | 1,77 |
| VXKW 2-8 | 3,55 | 2,5 | 8 | Nr 5 | 19 | 135 | 75 | 257 | 2,12 |
| VXKW 2-10 | 5,6 | 4 | 10 | Nr 6 | 23 | 160 | 90 | 319 | 4,10 |
| VXKW 2-13 | 9,5 | 6,7 | 13 | Nr 8 | 27 | 180 | 100 | 383 | 7,86 |
| VXKW 2-16 | 14 | 10 | 16 | Nr 10 | 33 | 200 | 110 | 433 | 13,74 |
DOR w tonach; kąt β mierzony od pionu. Wymiary w mm, masa w kg/szt. Dane katalogowe VXKW; dostępność oraz parametry zamawianego wykonania potwierdzamy przy doborze. Źródło: katalog pewag, s. 48 ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz VXKW 2 do łańcucha i haka.
Średnica łańcucha, geometria przyłącza i rzeczywisty układ pracy muszą być zgodne.
Hak i geometria
Porównaj d, t, w i e oraz numer haka DIN 15401 z konkretnym hakiem żurawia. Numer haka jest oznaczeniem doboru, nie udźwigiem zestawu.
Skracanie i montaż
Montaż i wymianę sworzni zleć osobie kompetentnej, zgodnie z instrukcją pewag. Każdy XKW skraca własne cięgno; nie twórz z niego dwóch cięgien nośnych.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Katalog pewag opisuje VXKW 2 według EN 818-4 z wartościami mechanicznymi G10. Instrukcja osprzętu winner G10 określa montaż, kierunek obciążenia i zasady skracania XKW.
Instrukcja i dokumentacja producenta ↗Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Katalog pewag — VXKW 2, s. 48 ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj ogniwo główne, haki XKW, sworznie i zabezpieczenia. Części KBSW dobieraj po modelu i średnicy. Zestaw identyfikuje się również po oznaczeniach komponentów; nie musi mieć wybitego pełnego symbolu VXKW.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Kto jest producentem VXKW 2?
Producentem zestawu jest pewag. CECHO zajmuje się dystrybucją, doborem i wsparciem technicznym.
Jak odczytać dwa DOR?
Pierwsza kolumna dotyczy kąta β 0°–45°, druga 45°–60°, mierzonego od pionu. Nośność całego układu należy dobrać do rzeczywistej konfiguracji.
Czy można użyć danych VMXKW zamiast VXKW?
Nie. To odrębne zestawy z inną geometrią ogniwa głównego. Dobierz dokładny model i rozmiar z właściwej tabeli.
Jakie informacje przesłać do wyceny?
Podaj VXKW 2, średnicę łańcucha, wymagane DOR, kąt β i układ punktów zaczepienia oraz wymiary haka żurawia.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz VXKW 2 z CECHO.
Podaj VXKW 2, średnicę łańcucha, wymagane DOR, kąt β i układ punktów zaczepienia oraz wymiary haka żurawia.
Wyślij zapytanie o VXKW 2 →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
