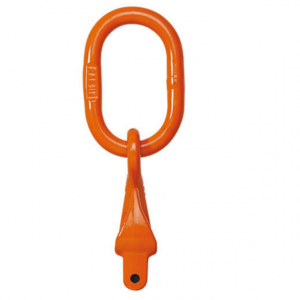

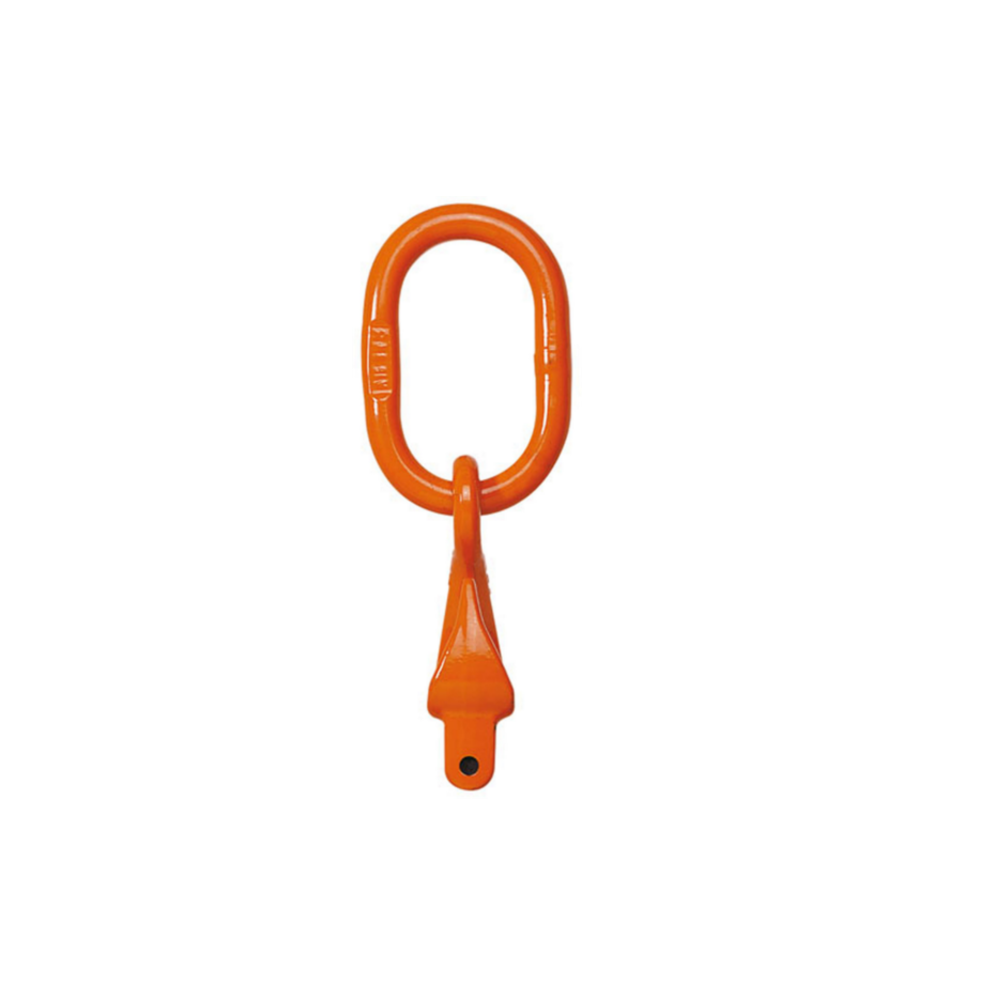

Zestaw zbiorczy widełkowy VXKW 1
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · ZESTAW 1-CIĘGNOWY G10
Zestaw zbiorczy pewag VXKW 1 łączy jedno cięgno łańcuchowe z hakiem żurawia. Elementy XKW umożliwiają połączenie widełkowe i indywidualne skracanie cięgien. Dobór do łańcuchów 5–16 mm.
1–10 tDOR zestawu jednocięgnowego7 wykonań katalogowych
Potrzebujesz pomocy w doborze?
Podaj VXKW 1, średnicę łańcucha, wymagane DOR, kierunek obciążenia oraz wymiary haka żurawia.
Zapytaj CECHO o VXKW 1 →Zadzwoń: +48 33 825 04 84- Opis produktu
Zestaw pewag VXKW 1 — najważniejsze informacje
PEWAG WINNERKlasa 10Zestaw zbiorczy VXKW 1
KONFIGURACJA1 cięgnoPołączenie i skracanie XKW
DANE KATALOGOWEEN 818-4Parametry mechaniczne G10
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Jedno cięgno z połączeniem i skracaniem.
VXKW 1 składa się z ogniwa głównego AW oraz jednego haka XKW. Łańcuch montuje się bezpośrednio w przyłączu widełkowym XKW, bez dodatkowego łącznika w tym miejscu.
Skracaj wyłącznie cięgno połączone z danym XKW. Instrukcja zabrania tworzenia pętli wokół ładunku oraz dwóch cięgien nośnych z jednego haka XKW.
Obciążenie powinno działać w osi zestawu i w płaszczyźnie ogniwa głównego. Sprawdź dopasowanie ogniwa do haka oraz swobodę ułożenia elementów.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

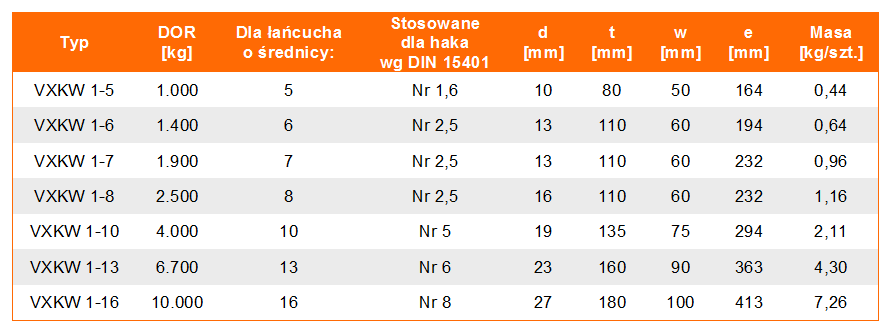

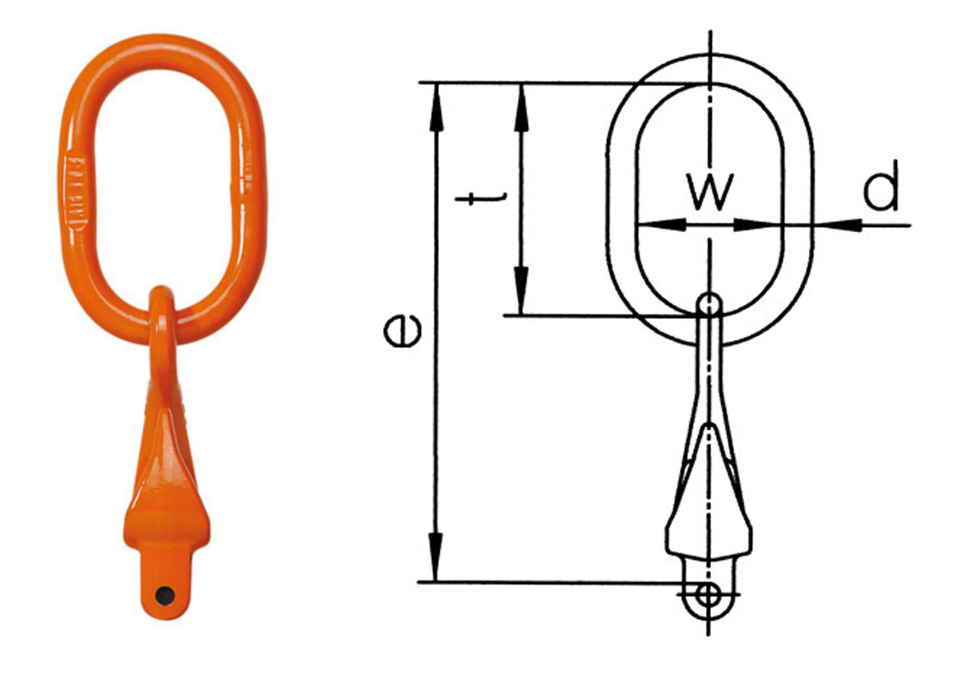

Rysunek wymiarowy i tabela VXKW 1
Siedem wykonań VXKW według katalogu pewag. DOR dotyczy zestawu do jednego cięgna.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | Łańcuch Ø [mm] | Hak DIN 15401 | d [mm] | t [mm] | w [mm] | e [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| VXKW 1-5 | 1 | 5 | Nr 1,6 | 10 | 80 | 50 | 164 | 0,44 |
| VXKW 1-6 | 1,4 | 6 | Nr 2,5 | 13 | 110 | 60 | 194 | 0,64 |
| VXKW 1-7 | 1,9 | 7 | Nr 2,5 | 13 | 110 | 60 | 232 | 0,96 |
| VXKW 1-8 | 2,5 | 8 | Nr 2,5 | 16 | 110 | 60 | 232 | 1,16 |
| VXKW 1-10 | 4 | 10 | Nr 5 | 19 | 135 | 75 | 294 | 2,11 |
| VXKW 1-13 | 6,7 | 13 | Nr 6 | 23 | 160 | 90 | 363 | 4,30 |
| VXKW 1-16 | 10 | 16 | Nr 8 | 27 | 180 | 100 | 413 | 7,26 |
DOR w tonach. Wymiary w mm, masa w kg/szt. Dane katalogowe VXKW; dostępność oraz parametry zamawianego wykonania potwierdzamy przy doborze. Źródło: katalog pewag, s. 47 ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz VXKW 1 do łańcucha i haka.
Średnica łańcucha, geometria przyłącza i rzeczywisty układ pracy muszą być zgodne.
Hak i geometria
Porównaj d, t, w i e oraz numer haka DIN 15401 z konkretnym hakiem żurawia. Numer haka jest oznaczeniem doboru, nie udźwigiem zestawu.
Skracanie i montaż
Montaż i wymianę sworzni zleć osobie kompetentnej, zgodnie z instrukcją pewag. Każdy XKW skraca własne cięgno; nie twórz z niego dwóch cięgien nośnych.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Katalog pewag opisuje VXKW 1 według EN 818-4 z wartościami mechanicznymi G10. Instrukcja osprzętu winner G10 określa montaż, kierunek obciążenia i zasady skracania XKW.
Instrukcja i dokumentacja producenta ↗Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Katalog pewag — VXKW 1, s. 47 ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj ogniwo główne, haki XKW, sworznie i zabezpieczenia. Części KBSW dobieraj po modelu i średnicy. Zestaw identyfikuje się również po oznaczeniach komponentów; nie musi mieć wybitego pełnego symbolu VXKW.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Kto jest producentem VXKW 1?
Producentem zestawu jest pewag. CECHO zajmuje się dystrybucją, doborem i wsparciem technicznym.
Czy jeden XKW może tworzyć dwa cięgna nośne?
Nie. XKW łączy i skraca własne cięgno. Instrukcja zabrania tworzenia pętli i dwóch cięgien nośnych z jednego haka.
Czy można użyć danych VMXKW zamiast VXKW?
Nie. To odrębne zestawy z inną geometrią ogniwa głównego. Dobierz dokładny model i rozmiar z właściwej tabeli.
Jakie informacje przesłać do wyceny?
Podaj VXKW 1, średnicę łańcucha, wymagane DOR, kierunek obciążenia oraz wymiary haka żurawia.
