Zestaw zbiorczy widełkowy powiększony LXKW 4
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · ZESTAWY WIDEŁKOWE KLASY 10
Powiększony zestaw pewag LXKW 4 klasy 10 do czterech cięgien. Ogniwo LW 340 × 180 mm i cztery XKW do bezpośredniego montażu oraz skracania łańcuchów.
3–21,2 tDOR zestawu przy kącie 0–45°5 wykonań w tabeli producenta

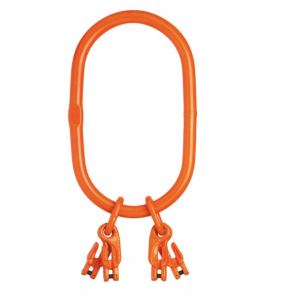

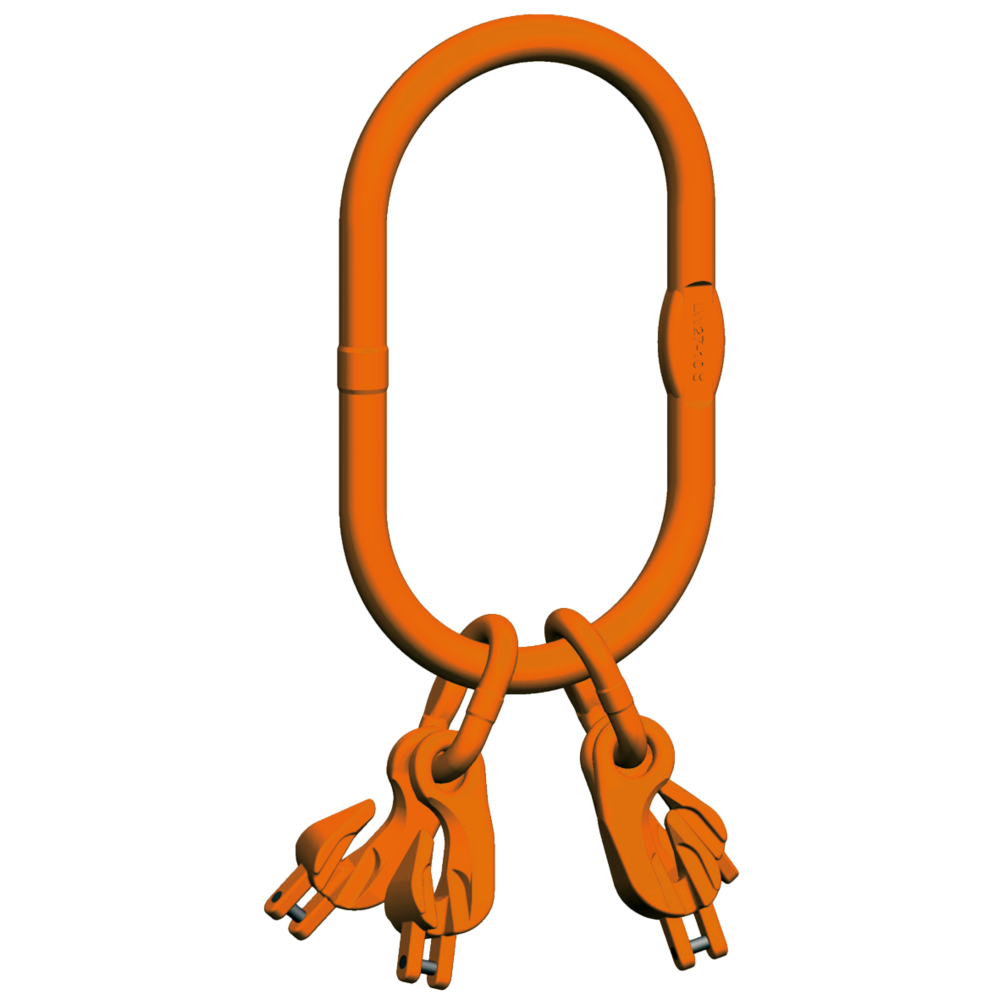

Oryginalna grafika pewag LXKW 4 z czterema hakami skracającymi XKW.
Potrzebujesz doboru zestawu LXKW 4?
Podaj średnicę łańcucha, DOR, kąty i długości czterech cięgien.
Zapytaj CECHO o LXKW 4 →Zadzwoń: +48 33 825 04 84- Opis produktu
Zestaw pewag LXKW 4 — najważniejsze informacje
PEWAG WINNERKlasa 10Duże LW i cztery XKW
ZASTOSOWANIECztery cięgnaSkracanie każdego cięgna
DOKUMENTACJAEN 818-4Parametry klasy 10 · CE
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
DUŻY HAK DŹWIGNICY · CZTERY CIĘGNA ZE SKRACANIEM
Cztery punkty montażu i skracania łańcuchów.
LXKW 4 jest powiększonym zestawem zbiorczym pewag winner klasy 10 do zawiesi czterocięgnowych. Duże ogniwo LW oraz cztery haki XKW tworzą górne połączenie z możliwością indywidualnego skracania cięgien.
Łańcuchy montuje się bezpośrednio w przyłączach widełkowych XKW. Prześwit LW 340 × 180 mm ułatwia dopasowanie do dużego haka dźwignicy, a dwa ogniwa pośrednie rozdzielają haki skracające. Zestaw jest często stosowany przy dźwigach samojezdnych.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

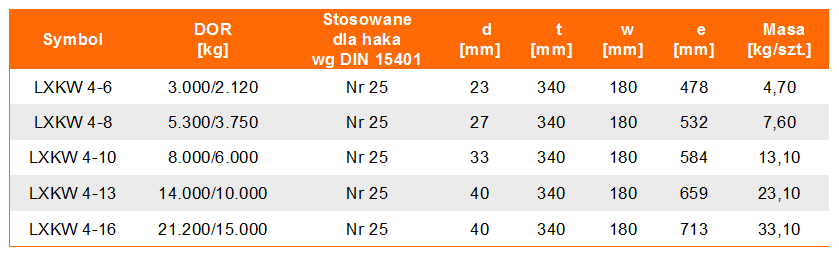

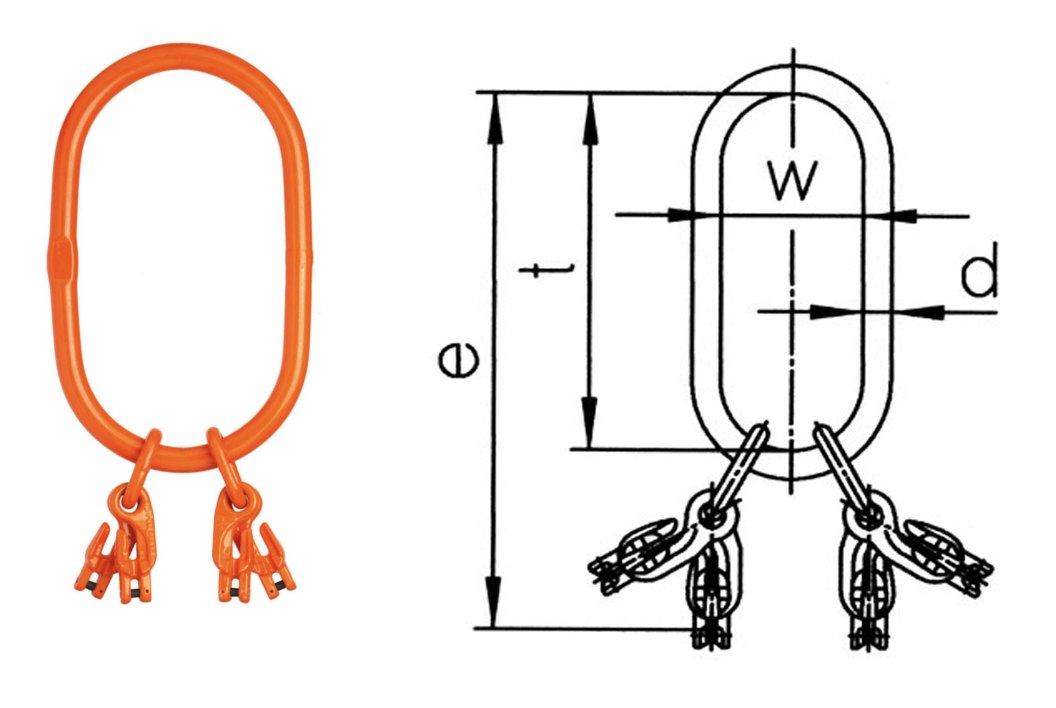

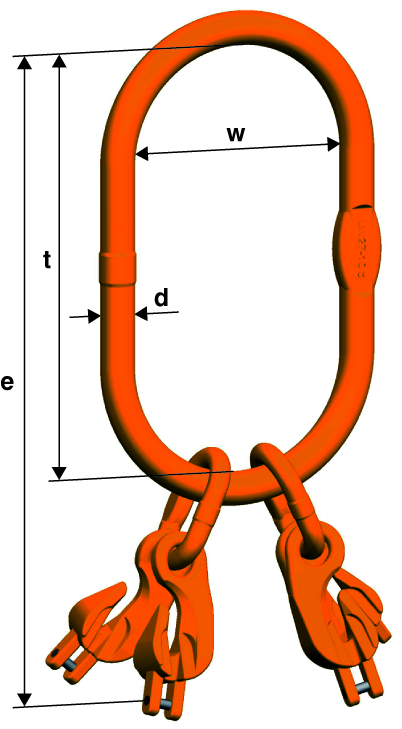

Rysunek wymiarowy i tabela LXKW 4
Pięć wykonań LXKW 4 do łańcucha 6, 8, 10, 13 lub 16 mm. DOR dla dwóch zakresów kąta, wymiary całości oraz masa według pewag.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR 0–45° [t] | DOR 45–60° [t] | e [mm] | d [mm] | t [mm] | w [mm] | s [mm] | t₁ [mm] | Masa [kg/szt.] | Nr haka DIN 15401 | Nr haka DIN 15402 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LXKW 4-6 | 3 | 2,12 | 478 | 23 | 340 | 180 | 17 | 138 | 4,38 | 25 | 32 |
| LXKW 4-8 | 5,3 | 3,75 | 532 | 27 | 340 | 180 | 20 | 192 | 7,71 | 25 | 32 |
| LXKW 4-10 | 8 | 6 | 586 | 33 | 340 | 180 | 27 | 246 | 12,88 | 25 | 32 |
| LXKW 4-13 | 14 | 10 | 658 | 40 | 340 | 180 | 29 | 318 | 24,37 | 25 | 32 |
| LXKW 4-16 | 21,2 | 15 | 715 | 40 | 340 | 180 | 29 | 375 | 34,53 | 25 | 32 |
Kąt cięgien względem pionu. DOR w tonach, wymiary w mm i masa w kg/szt. Liczba po myślniku oznacza średnicę łańcucha. Wielkość haka DIN nie jest udźwigiem. Nośność kompletnego zawiesia wymaga uwzględnienia wszystkich elementów i warunków pracy. Źródło: karta producenta pewag LXKW 4 ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz skracanie w całym układzie czterocięgnowym.
CECHO pomoże dobrać LXKW 4 do czterech cięgien, rozstawu punktów podwieszenia i haka dźwignicy.
Prześwit i połączenie
Porównaj hak z prześwitem 340 × 180 mm i przypisaniem DIN 15401 nr 25 lub DIN 15402 nr 32. Sprawdź długość e oraz miejsce na swobodne ustawienie wszystkich połączeń.
Montaż i kontrola
Montaż wykonuje osoba kompetentna według instrukcji. Każdy XKW skraca wyłącznie własne cięgno. Nie twórz pętli wokół ładunku ani dwóch cięgien nośnych z jednego haka XKW. Sprawdź sworznie, zabezpieczenia i osadzenie ogniw.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
pewag podaje EN 818-4 z wartościami mechanicznymi G10, CE oraz dopuszczenie BG. Instrukcja obejmuje montaż LXKW i niezależne skracanie cięgien przez XKW. Sworzeń oraz zabezpieczenie dobiera się w zestawie KBSW.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta LXKW 4 i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Prześlij zdjęcia LW, obu ogniw pośrednich, czterech XKW i ich oznaczeń. Serwis sprawdzi powierzchnie oparcia łańcuchów, sworznie, zabezpieczenia i swobodę połączeń. Zestawy KBSW dobieramy do konkretnego przyłącza.
Zobacz zakres serwisu CECHO →PYTANIA O LXKW 4
Co sprawdzić przed doborem?
Kto produkuje zestaw LXKW 4?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy cztery cięgna można skracać niezależnie?
Tak. Każdy z czterech XKW umożliwia skracanie własnego cięgna zgodnie z instrukcją. Nie używa się go do skracania sąsiedniego łańcucha.
Czy można utworzyć pętlę na haku XKW?
Nie. XKW nie służy do tworzenia pętli wokół ładunku ani do tworzenia dwóch cięgien nośnych z jednego haka.
Jak odczytać LXKW 4-10?
Oznaczenie dotyczy zestawu do czterech cięgien łańcucha 10 mm. DOR wynosi 8 t przy 0–45° oraz 6 t przy 45–60°.
Jakie informacje przesłać do wyceny?
Podaj średnicę łańcucha, DOR, kąty i długości czterech cięgien oraz potrzebny zakres skracania. Dołącz dane haka i punktów podwieszenia.
