Zestaw zbiorczy widełkowy powiększony LXKW 2
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · ZESTAWY WIDEŁKOWE KLASY 10
Powiększony zestaw pewag LXKW 2 klasy 10 do dwóch cięgien. Duże ogniwo LW 340 × 180 mm oraz dwa haki XKW do montażu i niezależnego skracania łańcuchów.
2–14 tDOR zestawu przy kącie 0–45°5 wykonań w tabeli producenta

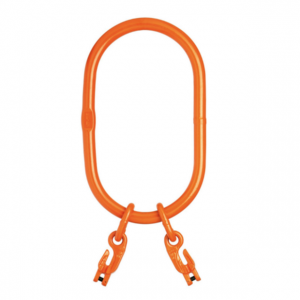

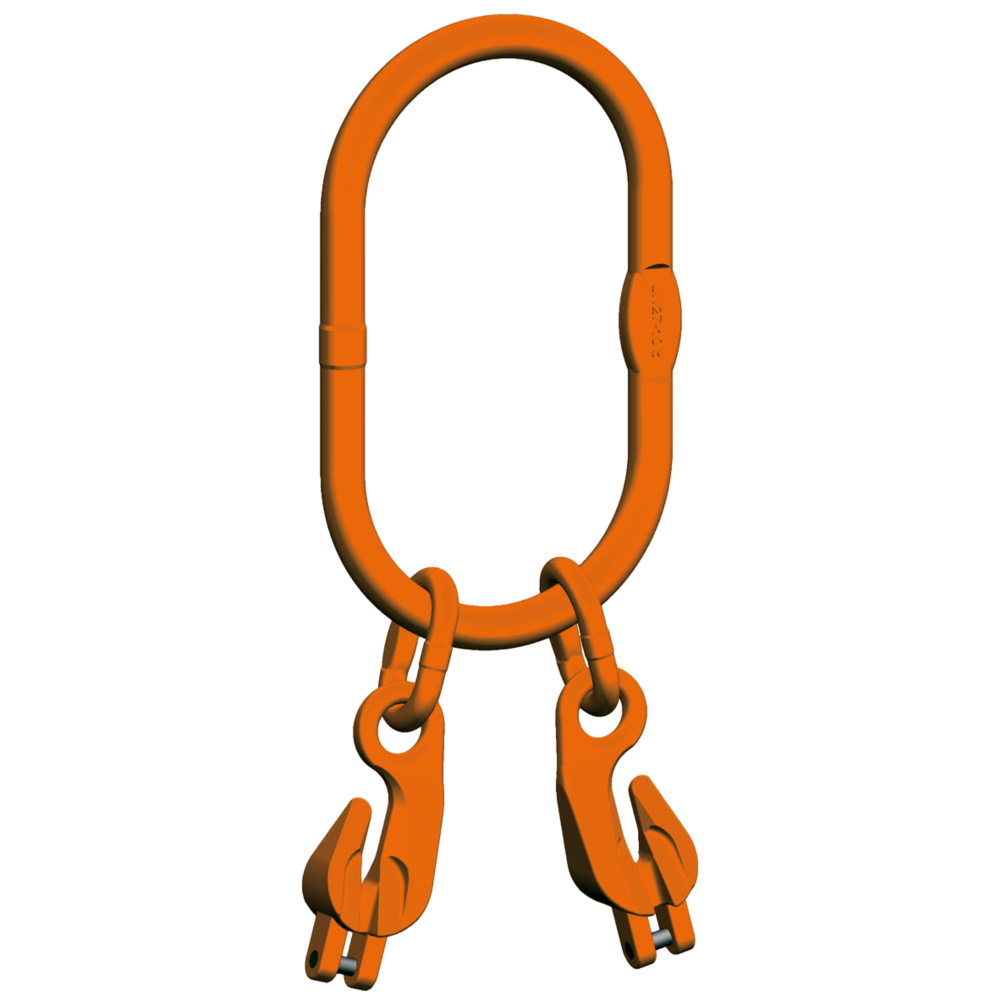

Oryginalna grafika pewag LXKW 2 z dwoma hakami skracającymi XKW.
Potrzebujesz doboru zestawu LXKW 2?
Podaj średnicę łańcucha, DOR, kąt i długość obu cięgien.
Zapytaj CECHO o LXKW 2 →Zadzwoń: +48 33 825 04 84- Opis produktu
Zestaw pewag LXKW 2 — najważniejsze informacje
PEWAG WINNERKlasa 10LW i dwa haki XKW
ZASTOSOWANIEDwa cięgnaNiezależne skracanie
DOKUMENTACJAEN 818-4Parametry klasy 10 · CE
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
DUŻY PRZEŚWIT · SKRACANIE DWÓCH CIĘGIEN
Dwa cięgna z regulacją długości przy ogniwie LW.
LXKW 2 jest zestawem pewag winner klasy 10 do zawiesi dwucięgnowych. Duże ogniwo LW współpracuje z dwoma hakami XKW, które umożliwiają montaż oraz indywidualne skracanie łańcuchów.
Łańcuchy mocuje się bezpośrednio w przyłączach widełkowych XKW. Prześwit LW 340 × 180 mm ułatwia dopasowanie do dużych haków dźwignic, w tym dźwigów samojezdnych. DOR zależy od wykonania oraz kąta obu cięgien.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

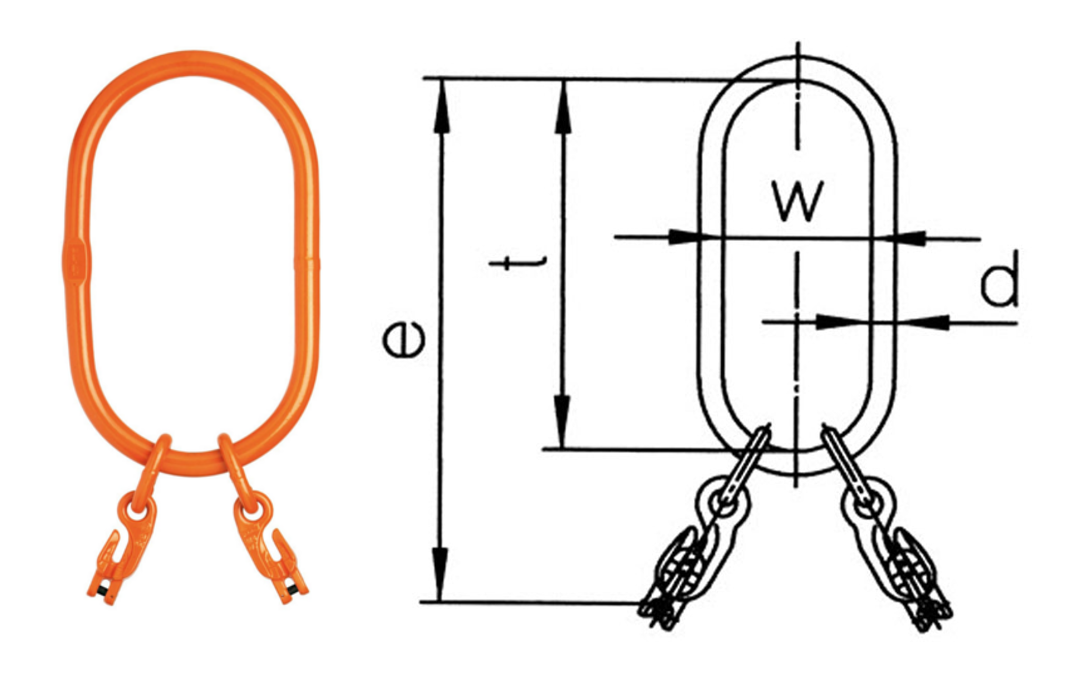

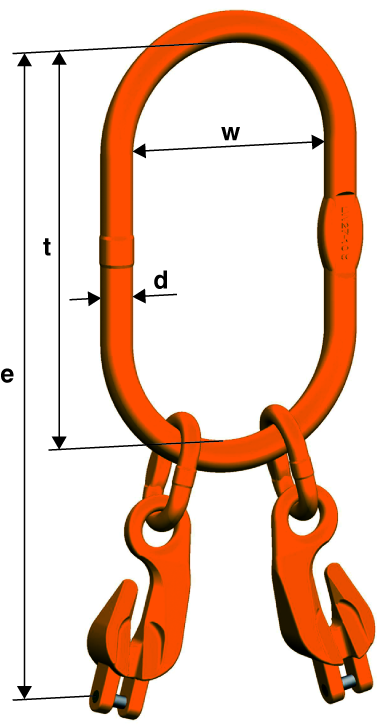

Rysunek wymiarowy i tabela LXKW 2
Pięć wykonań do łańcucha 6, 8, 10, 13 i 16 mm. Oddzielne DOR dla zakresów 0–45° oraz 45–60°, aktualne wymiary i masy producenta.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

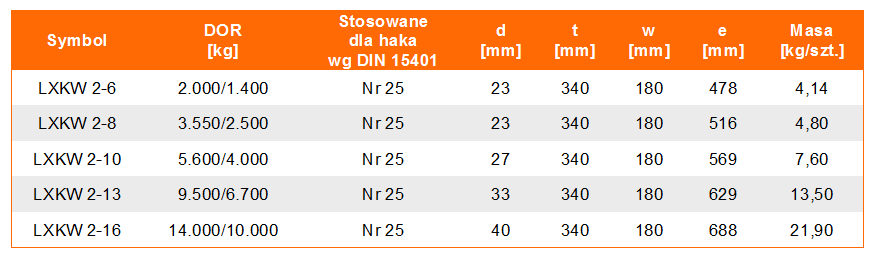

| Typ | DOR 0–45° [t] | DOR 45–60° [t] | e [mm] | d [mm] | t [mm] | w [mm] | s [mm] | t₁ [mm] | Masa [kg/szt.] | Nr haka DIN 15401 | Nr haka DIN 15402 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LXKW 2-6 | 2 | 1,4 | 478 | 23 | 340 | 180 | 17 | 138 | 3,97 | 25 | 32 |
| LXKW 2-8 | 3,55 | 2,5 | 516 | 23 | 340 | 180 | 17 | 176 | 4,84 | 25 | 32 |
| LXKW 2-10 | 5,6 | 4 | 571 | 27 | 340 | 180 | 20 | 231 | 7,69 | 25 | 32 |
| LXKW 2-13 | 9,5 | 6,7 | 628 | 33 | 340 | 180 | 27 | 288 | 14,28 | 25 | 32 |
| LXKW 2-16 | 14 | 10 | 690 | 40 | 340 | 180 | 29 | 350 | 23,17 | 25 | 32 |
Kąt cięgien względem pionu. DOR w tonach, wymiary w mm i masa w kg/szt. Liczba po myślniku oznacza średnicę łańcucha. Wielkość haka DIN nie jest udźwigiem. Nośność kompletnego zawiesia wymaga uwzględnienia wszystkich elementów i warunków pracy. Źródło: karta producenta pewag LXKW 2 ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz długość, skracanie i kąt pracy.
CECHO pomoże dopasować LXKW 2 do zawiesia dwucięgnowego i haka dźwignicy.
Prześwit i połączenie
Sprawdź prześwit 340 × 180 mm oraz długość użytkową e. Producent przewiduje hak pojedynczy DIN 15401 nr 25 i podwójny DIN 15402 nr 32.
Montaż i kontrola
Montaż obu łańcuchów w XKW powinna wykonać osoba kompetentna. Używaj właściwych sworzni i zabezpieczeń. Skracaj każde cięgno według instrukcji, kontrolując ułożenie ogniwa oraz końcowy kąt. Każdy XKW skraca wyłącznie własne cięgno. Nie twórz pętli wokół ładunku ani dwóch cięgien nośnych z jednego haka XKW.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
pewag podaje EN 818-4 z wartościami mechanicznymi G10, CE oraz dopuszczenie BG. Instrukcja obejmuje montaż LXKW i niezależne skracanie cięgien przez XKW. Sworzeń oraz zabezpieczenie dobiera się w zestawie KBSW.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta LXKW 2 i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Do oceny prześlij zdjęcia LW, obu haków XKW i ich połączeń. Kontrola obejmuje powierzchnie oparcia łańcucha, sworznie, zabezpieczenia i swobodę ustawienia. Części KBSW dobieramy po oznaczeniu przyłącza.
Zobacz zakres serwisu CECHO →PYTANIA O LXKW 2
Co sprawdzić przed doborem?
Kto produkuje zestaw LXKW 2?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy można skracać każde cięgno osobno?
Tak. Dwa elementy XKW umożliwiają niezależne skracanie cięgien, zgodnie z instrukcją producenta i przy zachowaniu prawidłowego ułożenia łańcucha.
Czy po skróceniu trzeba ponownie sprawdzić kąt?
Tak. Dobór DOR odnosi się do rzeczywistego kąta cięgien względem pionu, który może zmienić się po regulacji długości.
Czy potrzebne są osobne ogniwa łączące łańcuch?
Nie. Każdy łańcuch montuje się bezpośrednio w widełkowym przyłączu odpowiedniego XKW.
Jakie informacje przesłać do wyceny?
Podaj średnicę łańcucha, DOR, kąt względem pionu, długości obu cięgien i potrzebny zakres skracania. Dołącz wymiary haka dźwignicy.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz zestaw LXKW 2 z CECHO.
Prześlij parametry dwóch cięgien i haka. Dobierzemy LXKW 2 z funkcją skracania i przygotujemy ofertę dla firmy.
