Zestaw zbiorczy widełkowy powiększony LXKW 1
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · ZESTAWY WIDEŁKOWE KLASY 10
Powiększony zestaw pewag LXKW 1 klasy 10 do jednego cięgna. Ogniwo LW o prześwicie 340 × 180 mm oraz XKW do montażu i skracania łańcucha.
1,4–10 tDOR zestawu jednocięgnowego5 wykonań w tabeli producenta

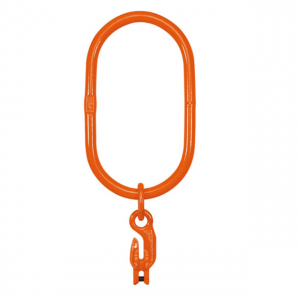

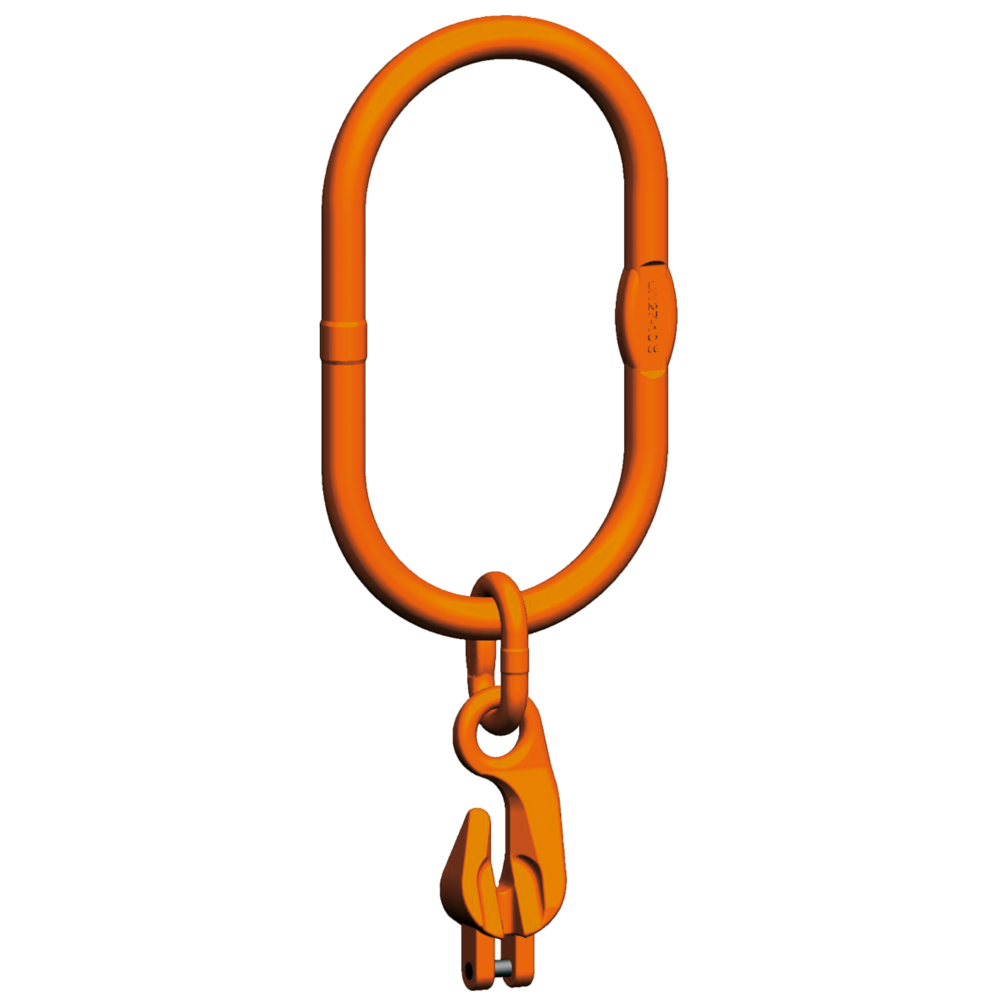

Oryginalna grafika pewag LXKW 1 z hakiem skracającym XKW.
Potrzebujesz doboru zestawu LXKW 1?
Podaj średnicę łańcucha, DOR, wymaganą długość i wymiary haka.
Zapytaj CECHO o LXKW 1 →Zadzwoń: +48 33 825 04 84- Opis produktu
Zestaw pewag LXKW 1 — najważniejsze informacje
PEWAG WINNERKlasa 10Ogniwo LW i hak XKW
ZASTOSOWANIEJedno cięgnoMontaż i skracanie łańcucha
DOKUMENTACJAEN 818-4Parametry klasy 10 · CE
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
DUŻY HAK DŹWIGNICY · SKRACANIE JEDNEGO CIĘGNA
Duże ogniwo LW i skracanie przy górnym połączeniu.
LXKW 1 jest powiększonym zestawem pewag winner klasy 10 do zawiesi jednocięgnowych. Łączy duże ogniwo główne LW z hakiem skracającym XKW i jest często stosowany przy dźwigach samojezdnych.
Łańcuch mocuje się bezpośrednio w widełkowym przyłączu elementu XKW. Ten sam element służy do skracania cięgna, dzięki czemu oba zadania są skupione przy górnym punkcie zawiesia.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

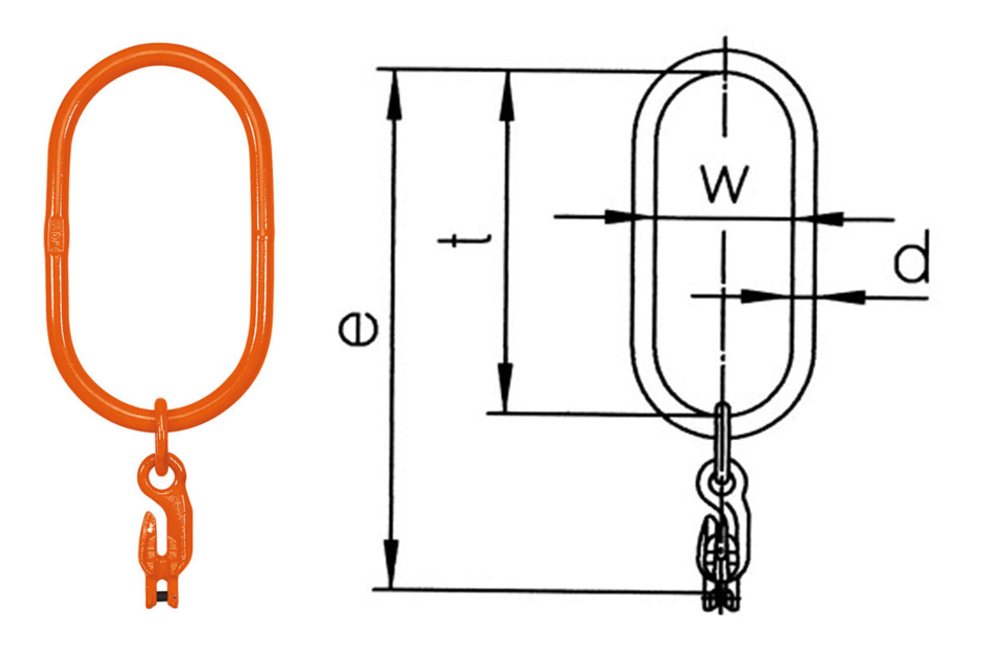

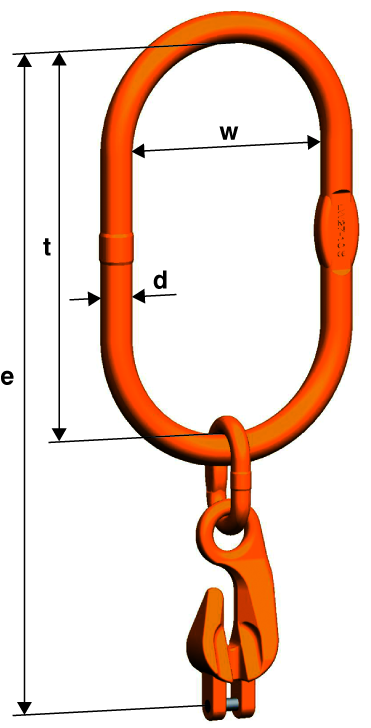

Rysunek wymiarowy i tabela LXKW 1
Pięć wykonań LXKW 1 do łańcucha 6, 8, 10, 13 lub 16 mm. DOR potwierdzone w katalogu pewag G10, a wymiary i masy na aktualnej stronie modelu.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

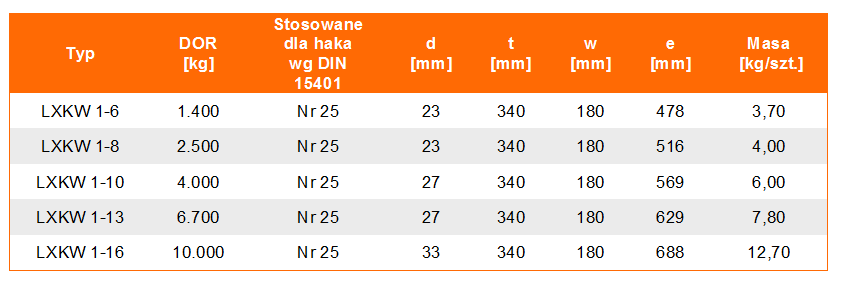

| Typ | DOR [t] | e [mm] | d [mm] | t [mm] | w [mm] | s [mm] | t₁ [mm] | Masa [kg/szt.] | Nr haka DIN 15401 | Nr haka DIN 15402 |
|---|---|---|---|---|---|---|---|---|---|---|
| LXKW 1-6 | 1,4 | 478 | 23 | 340 | 180 | 17 | 138 | 3,72 | 25 | 32 |
| LXKW 1-8 | 2,5 | 516 | 23 | 340 | 180 | 17 | 176 | 4,03 | 25 | 32 |
| LXKW 1-10 | 4 | 571 | 27 | 340 | 180 | 20 | 231 | 6,05 | 25 | 32 |
| LXKW 1-13 | 6,7 | 628 | 27 | 340 | 180 | 20 | 288 | 8,82 | 25 | 32 |
| LXKW 1-16 | 10 | 690 | 33 | 340 | 180 | 27 | 350 | 13,54 | 25 | 32 |
DOR zestawu jednocięgnowego w tonach; wymiary w mm, masa w kg/szt. Liczba po myślniku oznacza przypisaną średnicę łańcucha. DOR: katalog pewag G10, s. 36. Numery DIN określają wielkość haka. Dobór kompletnego zawiesia obejmuje wszystkie elementy. Źródło: karta producenta pewag LXKW 1 ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz zestaw z funkcją skracania.
CECHO pomoże dopasować LXKW 1 do haka dźwignicy i zawiesia jednocięgnowego.
Prześwit i połączenie
Sprawdź prześwit LW 340 × 180 mm i miejsce na całą długość e. Producent przypisuje hak pojedynczy DIN 15401 nr 25 oraz podwójny DIN 15402 nr 32.
Montaż i kontrola
Łańcuch montuje osoba kompetentna w przyłączu XKW z właściwym sworzniem i zabezpieczeniem. Skracanie i osadzenie ogniwa wykonuj zgodnie z instrukcją producenta. Każdy XKW skraca wyłącznie własne cięgno. Nie twórz pętli wokół ładunku ani dwóch cięgien nośnych z jednego haka XKW.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
pewag podaje EN 818-4 z wartościami mechanicznymi G10, CE i dopuszczenie BG. Katalog G10 zawiera DOR wykonania LXKW 1, a instrukcja opisuje montaż zestawu i funkcję skracania XKW. Sworzeń i zabezpieczenie są dostępne jako KBSW.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta LXKW 1 i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Prześlij oznaczenie oraz zdjęcia LW, połączenia z XKW, sworznia i zabezpieczenia. Kontrola obejmuje również powierzchnię haka, na której opiera się skracany łańcuch. Części KBSW dobieramy do rozmiaru przyłącza.
Zobacz zakres serwisu CECHO →PYTANIA O LXKW 1
Co sprawdzić przed doborem?
Kto produkuje zestaw LXKW 1?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy XKW służy jedynie do skracania?
Nie. W tym zestawie ma również przyłącze widełkowe do bezpośredniego zamocowania łańcucha. Dodatkowy łącznik łańcucha nie jest potrzebny.
Dlaczego LXKW 1 stosuje się przy dźwigach samojezdnych?
Duży prześwit LW 340 × 180 mm pomaga dopasować zestaw do większego haka dźwignicy. Zgodność wymiarów i DOR trzeba potwierdzić dla konkretnego układu.
Czy LXKW 1-10 jest zestawem o DOR 10 t?
Nie. Liczba 10 oznacza średnicę łańcucha 10 mm. DOR tego wykonania wynosi 4 t.
Jakie informacje przesłać do wyceny?
Podaj średnicę łańcucha, DOR, długość zawiesia oraz potrzebny zakres skracania. Dołącz wymiary haka dźwignicy i oznaczenie LXKW 1.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz zestaw LXKW 1 z CECHO.
Prześlij parametry jednego cięgna i haka dźwignicy. Dobierzemy LXKW 1 z funkcją skracania oraz przygotujemy ofertę.
Wyślij zapytanie o LXKW 1 →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
