Zestaw zbiorczy widełkowy powiększony KMGW 4
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · ZESTAWY WIDEŁKOWE KLASY 10
Powiększony zestaw zbiorczy pewag KMGW 4 klasy 10 do czterech cięgien. Układ VMW z czterema przyłączami KRW i tabelą DOR dla dwóch zakresów kąta.
3–40 tDOR zestawu przy kącie 0–45°8 wykonań w tabeli producenta

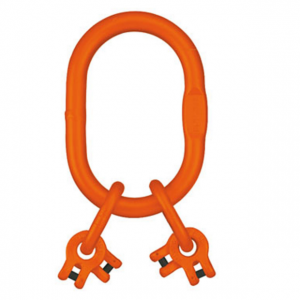

Oryginalna grafika pewag KMGW 4 z czterema przyłączami KRW.
Potrzebujesz doboru zestawu KMGW 4?
Podaj średnicę łańcucha, kąty czterech cięgien i wymagane DOR.
Zapytaj CECHO o KMGW 4 →Zadzwoń: +48 33 825 04 84- Opis produktu
Zestaw pewag KMGW 4 — najważniejsze informacje
PEWAG WINNERKlasa 10VMW + cztery KRW
ZASTOSOWANIECztery cięgnaDOR zależne od kąta
DOKUMENTACJAEN 818-4Parametry klasy 10 · CE
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
ZESTAW POWIĘKSZONY · CZTERY CIĘGNA
Cztery przyłącza rozdzielone na dwa ogniwa.

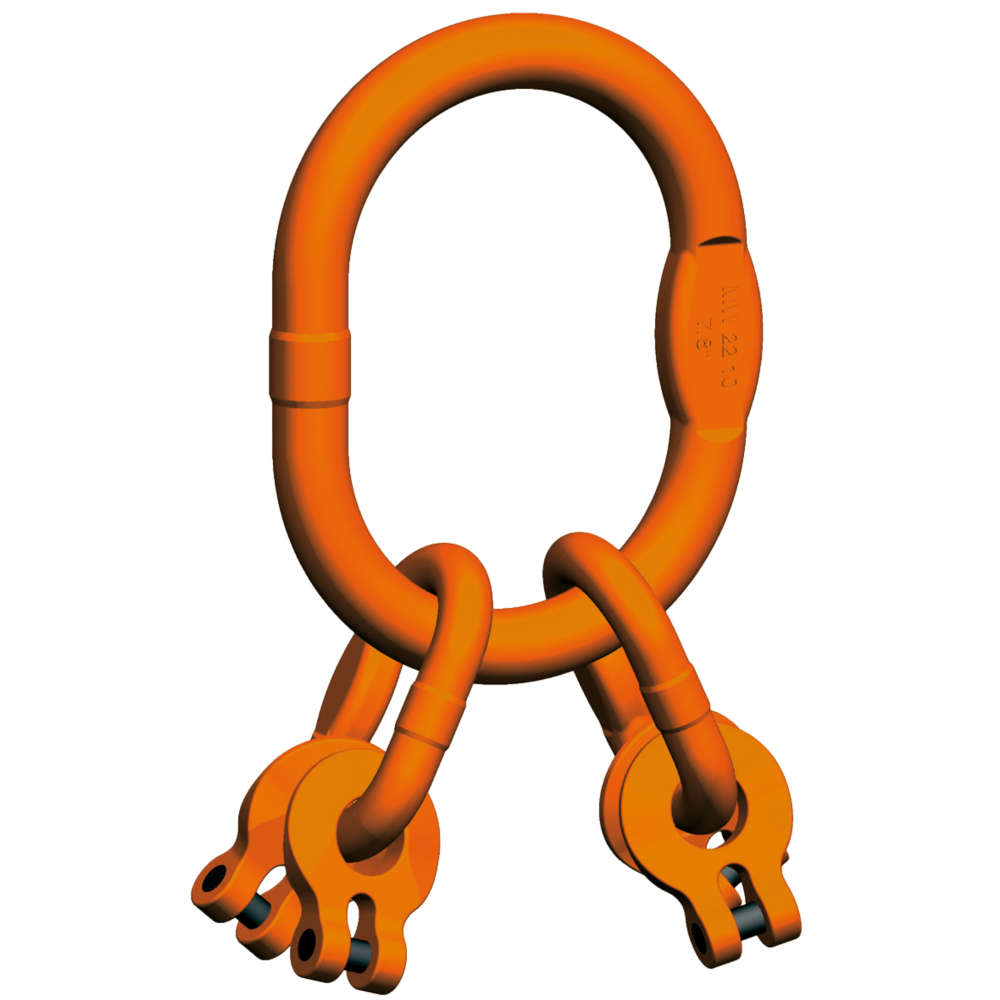

KMGW 4 to zestaw pewag winner klasy 10 do zawiesi czterocięgnowych. Składa się z powiększonego zestawu zbiorczego VMW oraz czterech osadzonych w nim przyłączy KRW.
Każdy łańcuch montuje się bezpośrednio w widełkach KRW. Ogniwa przejściowe rozdzielają przyłącza, a większy prześwit ogniwa głównego ułatwia dopasowanie do haka dźwignicy. Nośność dobiera się z uwzględnieniem kąta cięgien.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

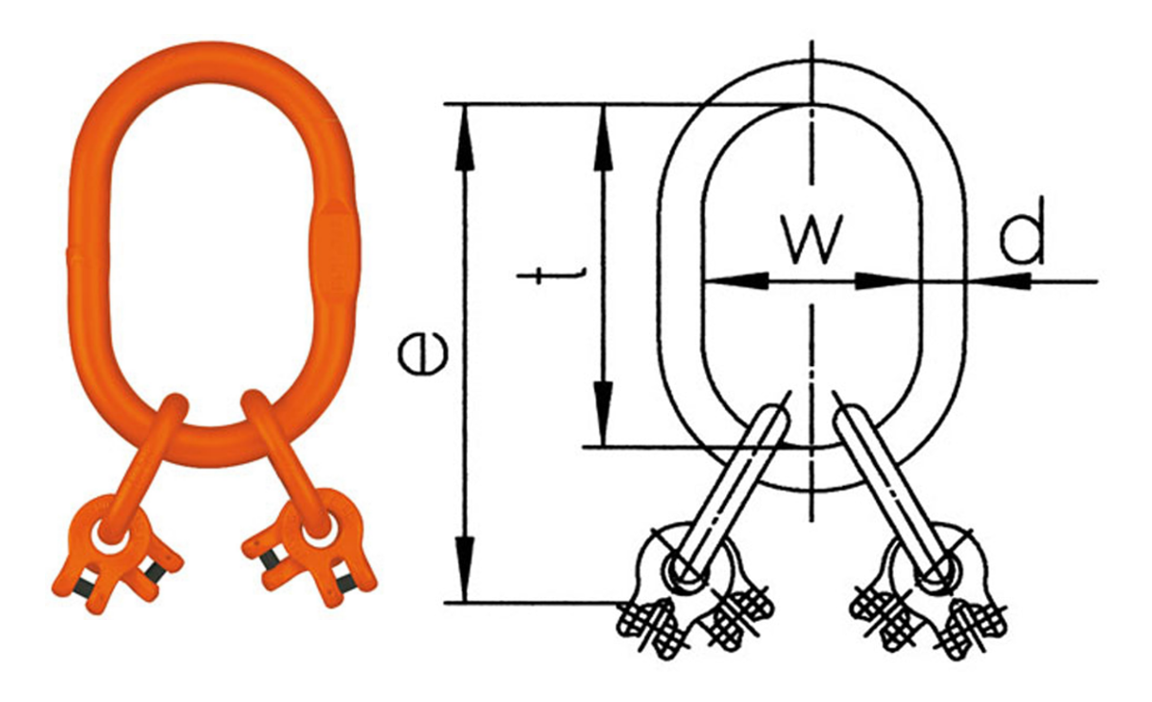

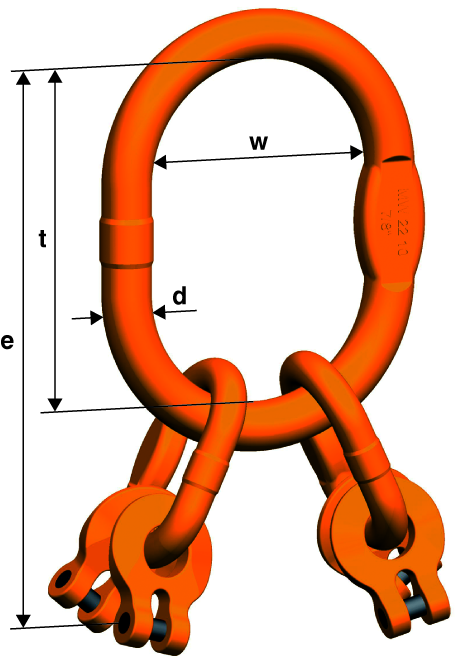

Rysunek wymiarowy i tabela KMGW 4

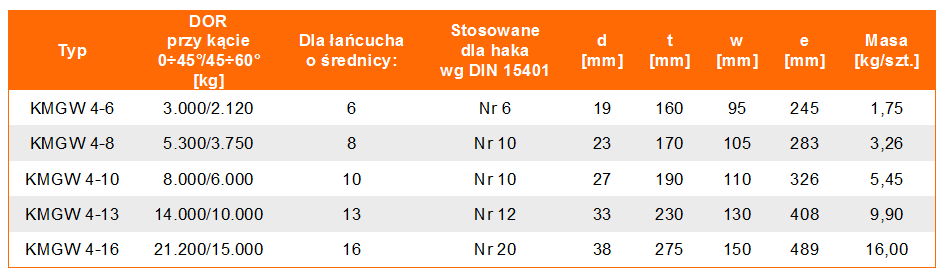

Osiem wykonań KMGW 4, od łańcucha 6 do 22 mm. DOR dla 0–45° i 45–60°, długość całego zestawu, wymiary ogniwa głównego i masa.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR 0–45° [t] | DOR 45–60° [t] | Łańcuch Ø [mm] | e [mm] | d [mm] | t [mm] | w [mm] | s [mm] | t₁ [mm] | Masa [kg/szt.] | Nr haka DIN 15401 | Nr haka DIN 15402 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KMGW 4-6 | 3 | 2,12 | 6 | 245 | 19 | 160 | 95 | 14 | 85 | 1,94 | 6 | 8 |
| KMGW 4-7 | 4 | 2,8 | 7 | 283 | 23 | 170 | 105 | 17 | 113 | 3,3 | 10 | 12 |
| KMGW 4-8 | 5,3 | 3,75 | 8 | 283 | 23 | 170 | 105 | 17 | 113 | 3,36 | 10 | 12 |
| KMGW 4-10 | 8 | 6 | 10 | 327 | 27 | 190 | 110 | 20 | 137 | 5,55 | 10 | 12 |
| KMGW 4-13 | 14 | 10 | 13 | 409 | 33 | 230 | 130 | 26 | 179 | 11,15 | 12 | 16 |
| KMGW 4-16 | 21,2 | 15 | 16 | 490 | 38 | 275 | 150 | 29 | 215 | 17,67 | 20 | 25 |
| KMGW 4-19/20 | 30 | 21,2 | 19 | 594 | 56 | 350 | 250 | 46 | 244 | 37,62 | 50 | 63 |
| KMGW 4-22 | 40 | 28 | 22 | 622 | 56 | 350 | 250 | 46 | 272 | 46,02 | 50 | 63 |
Kąt cięgien mierzony względem pionu. DOR zestawu w tonach, wymiary i średnica łańcucha w mm, masa w kg/szt. Numery DIN określają wielkość haka. Dobór całego zawiesia uwzględnia wszystkie komponenty i warunki obciążenia. Źródło: karta producenta pewag KMGW 4 ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz cały układ czterocięgnowy.
CECHO pomoże dopasować KMGW 4 do czterech cięgien, obciążenia i haka dźwignicy.
Prześwit i połączenie
Sprawdź prześwit t × w ogniwa głównego oraz wielkość haka DIN. Uwzględnij długość e całości i miejsce na swobodne ustawianie obu ogniw przejściowych oraz czterech KRW.
Montaż i kontrola
Montaż i demontaż powinna wykonywać osoba kompetentna zgodnie z instrukcją pewag. Każdy z czterech sworzni wymaga właściwego zabezpieczenia. Kontroluj kompletność i zgodność wszystkich przyłączy.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
KMGW 4 jest produkowany według EN 818-4 z wartościami mechanicznymi G10 i oznaczeniem CE. Producent udostępnia instrukcję montażu i użytkowania; części sworznia oraz zabezpieczenia występują jako zestaw KBSW.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta KMGW 4 i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Prześlij zdjęcia ogniwa głównego, obu ogniw przejściowych i czterech KRW. Kontrola obejmuje wszystkie sworznie, zabezpieczenia, powierzchnie styku oraz swobodę ustawienia. Części KBSW dobieramy do oznaczenia przyłącza.
Zobacz zakres serwisu CECHO →PYTANIA O KMGW 4
Co sprawdzić przed doborem?
Kto produkuje zestaw KMGW 4?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy DOR można pomnożyć przez cztery?
Nie. Dobór opiera się na tabeli kompletnego KMGW 4 i rzeczywistych warunkach obciążenia, w tym kącie cięgien.
Jak łączy się cztery łańcuchy?
Każdy łańcuch montuje się bezpośrednio w jednym z czterech KRW. Dwa ogniwa przejściowe zestawu VMW rozdzielają te przyłącza.
Co zgłosić do doboru części zamiennych?
Oznaczenie KRW, średnicę łańcucha oraz zdjęcia sworznia i zabezpieczenia. Producent przewiduje zestawy KBSW właściwe dla rozmiaru przyłącza.
Jakie informacje przesłać do wyceny?
Podaj średnicę łańcucha, DOR, kąty i warunki obciążenia czterech cięgien. Dołącz oznaczenie zestawu oraz wymiary haka.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz zestaw KMGW 4 z CECHO.
Prześlij parametry zawiesia czterocięgnowego i haka. Dobierzemy KMGW 4 oraz przygotujemy ofertę dla firmy.
Wyślij zapytanie o KMGW 4 →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
