Zestaw zbiorczy widełkowy powiększony KMGW 2
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · ZESTAWY WIDEŁKOWE KLASY 10
Powiększony zestaw zbiorczy pewag KMGW 2 klasy 10 do dwóch cięgien. Ogniwo MW i dwa przyłącza KRW, z DOR podanym dla dwóch zakresów kąta.
2–20 tDOR zestawu przy kącie 0–45°7 wykonań w tabeli producenta

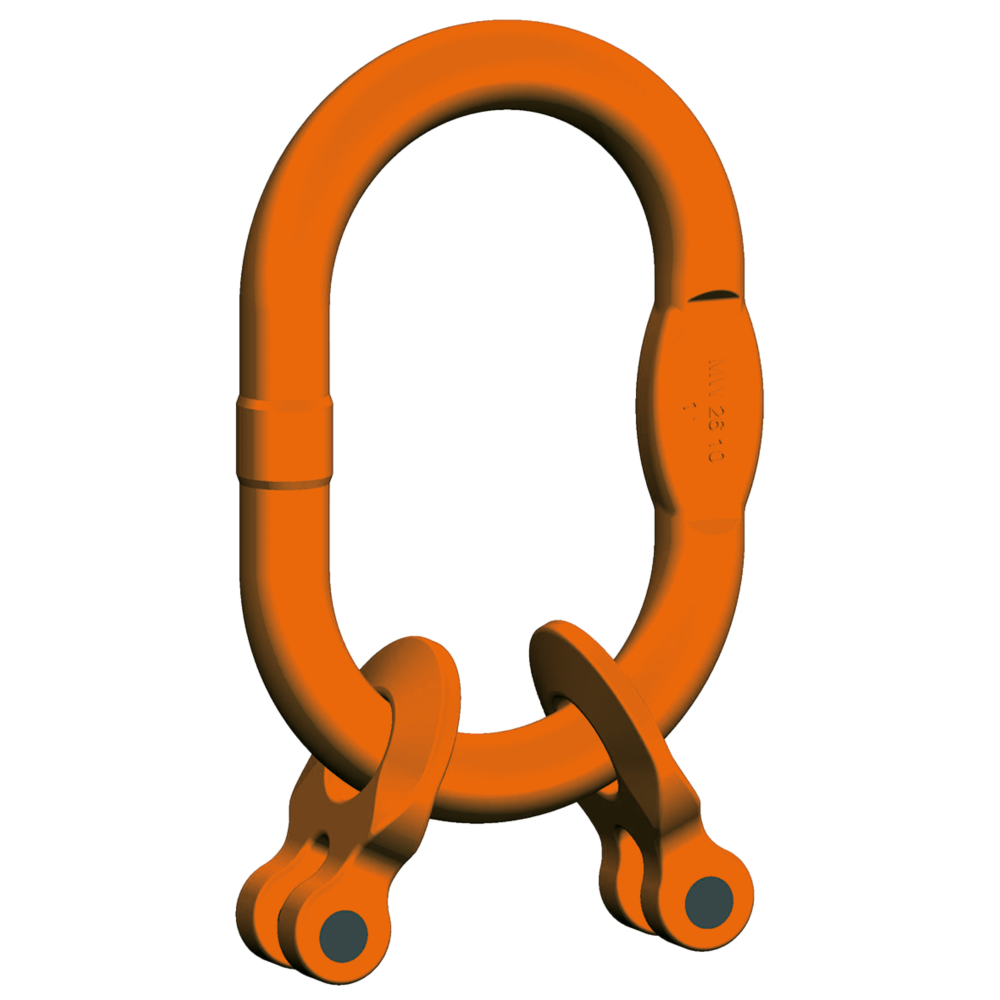

Oryginalna grafika pewag KMGW 2 z dwoma przyłączami KRW.
Potrzebujesz doboru zestawu KMGW 2?
Podaj średnicę łańcucha, kąt cięgien, DOR i wymiary haka.
Zapytaj CECHO o KMGW 2 →Zadzwoń: +48 33 825 04 84- Opis produktu
Zestaw pewag KMGW 2 — najważniejsze informacje
PEWAG WINNERKlasa 10MW + dwa przyłącza KRW
ZASTOSOWANIEDwa cięgnaDOR dla dwóch zakresów kąta
DOKUMENTACJAEN 818-4Parametry klasy 10 · CE
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
POWIĘKSZONE OGNIWO · DWA CIĘGNA
Dwa przyłącza łańcucha w jednym ogniwie MW.
KMGW 2 jest powiększonym zestawem zbiorczym pewag winner klasy 10 do zawiesi dwucięgnowych. Ogniwo MW współpracuje z dwoma przyłączami KRW, w których łańcuchy montuje się bezpośrednio.
Wymiary wewnętrzne MW ułatwiają dobór do większego haka dźwignicy. Oprócz prześwitu sprawdź średnicę łańcucha i kąt pracy obu cięgien — tabela podaje odrębne wartości DOR dla 0–45° oraz 45–60°.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

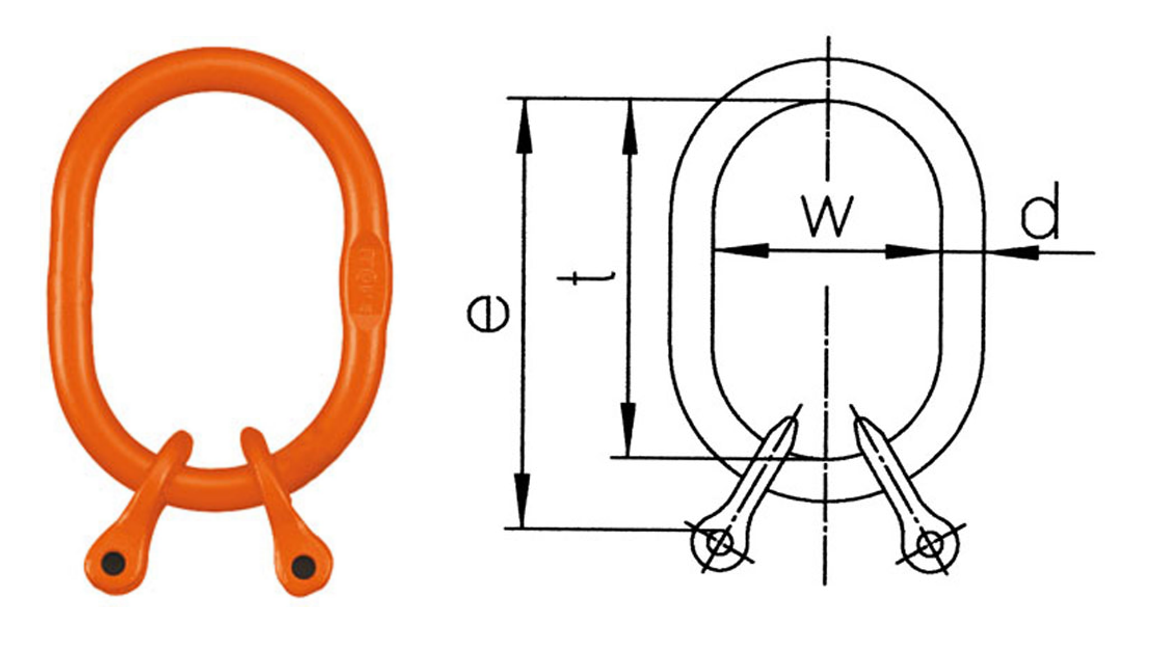

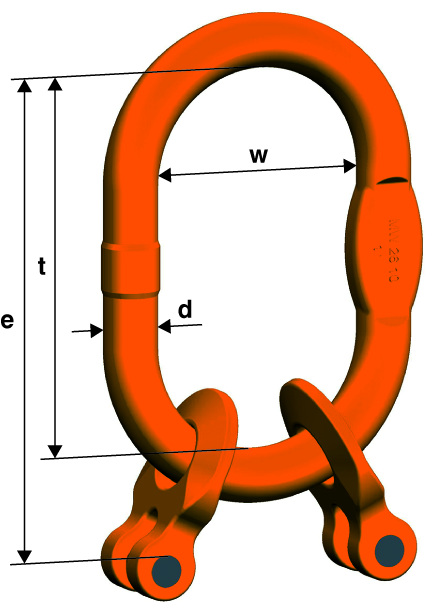

Rysunek wymiarowy i tabela KMGW 2
Siedem wykonań KMGW 2 od 6 do 19/20. Dwa zakresy kąta, wymiary i masa według aktualnej tabeli producenta oraz przypisanie haków DIN.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR 0–45° [t] | DOR 45–60° [t] | Łańcuch Ø [mm] | e [mm] | d [mm] | t [mm] | w [mm] | s [mm] | t₁ [mm] | Masa [kg/szt.] | Nr haka DIN 15401 | Nr haka DIN 15402 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KMGW 2-6 | 2 | 1,4 | 6 | 151 | 14 | 120 | 70 | 10 | 31 | 0,69 | 4 | 5 |
| KMGW 2-7 | 2,65 | 1,9 | 7 | 183 | 16 | 140 | 80 | 13 | 43 | 1,13 | 5 | 6 |
| KMGW 2-8 | 3,55 | 2,5 | 8 | 203 | 19 | 160 | 95 | 14 | 43 | 1,58 | 6 | 8 |
| KMGW 2-10 | 5,6 | 4 | 10 | 222 | 23 | 170 | 105 | 17 | 52 | 2,54 | 10 | 12 |
| KMGW 2-13 | 9,5 | 6,7 | 13 | 254 | 27 | 190 | 110 | 20 | 64 | 4,32 | 10 | 12 |
| KMGW 2-16 | 14 | 10 | 16 | 305 | 33 | 230 | 130 | 26 | 75 | 8,47 | 12 | 16 |
| KMGW 2-19/20 | 20 | 14 | 19 | 369 | 38 | 275 | 150 | 29 | 94 | 12,14 | 20 | 25 |
Kąt cięgien mierzony względem pionu. DOR zestawu w tonach, wymiary i średnica łańcucha w mm, masa w kg/szt. Numery DIN określają wielkość haka. Dobór całego zawiesia uwzględnia wszystkie komponenty i warunki obciążenia. Źródło: karta producenta pewag KMGW 2 ↗.
DOBÓR Z DYSTRYBUTOREM
Sprawdź średnicę, kąt i prześwit haka.
CECHO dobiera KMGW 2 do konkretnej konfiguracji zawiesia dwucięgnowego.
Prześwit i połączenie
Porównaj t × w z hakiem dźwignicy i sprawdź jego wielkość DIN. Ustal również długość e; oba przyłącza KRW muszą mieć swobodę ustawienia w kierunku siły.
Montaż i kontrola
Montaż i demontaż wykonuje osoba kompetentna zgodnie z instrukcją pewag. Kontroluj sworzeń KRW, jego zabezpieczenie i stan ogniwa MW. Nie łącz elementów tylko na podstawie podobnego wyglądu.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
KMGW 2 jest produkowany według EN 818-4 z wartościami mechanicznymi G10 i oznaczeniem CE. Producent udostępnia instrukcję montażu i użytkowania; części sworznia oraz zabezpieczenia występują jako zestaw KBSW.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta KMGW 2 i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Prześlij zdjęcia MW, obu KRW, sworzni i zabezpieczeń. Serwis oceni zużycie oraz zgodność części KBSW z rozmiarem przyłączy i sprawdzi, czy elementy ustawiają się swobodnie.
Zobacz zakres serwisu CECHO →PYTANIA O KMGW 2
Co sprawdzić przed doborem?
Kto produkuje zestaw KMGW 2?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Dlaczego tabela ma dwie wartości DOR?
Nośność zależy od kąta cięgien względem pionu. Dla zakresu 45–60° obowiązuje niższa wartość niż dla 0–45°.
Czy do każdego cięgna potrzebny jest dodatkowy łącznik?
Nie. Oba łańcuchy montuje się bezpośrednio w przyłączach KRW zestawu. Wymagane są zgodne sworznie i ich zabezpieczenia.
Czy powiększone MW pasuje do każdego haka?
Nie. Sprawdź t × w, przypisanie DIN i swobodę ułożenia ogniwa. Samo określenie powiększone nie wystarcza do doboru.
Jakie informacje przesłać do wyceny?
Podaj średnicę łańcucha, wymagane DOR, kąt cięgien względem pionu i oznaczenie KMGW 2. Dołącz wymiary lub zdjęcie haka.
