Zestaw zbiorczy widełkowy powiększony KMGW 1
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · ZESTAWY WIDEŁKOWE KLASY 10
Powiększony zestaw zbiorczy pewag KMGW 1 klasy 10 do jednego cięgna. Ogniwo MW i przyłącze KRW umożliwiają bezpośredni montaż łańcucha.
1,4–19 tDOR zestawu jednocięgnowego8 wykonań w tabeli producenta

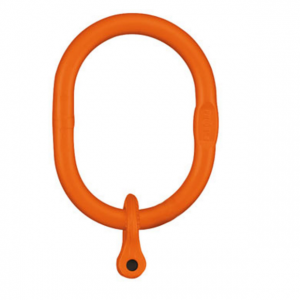

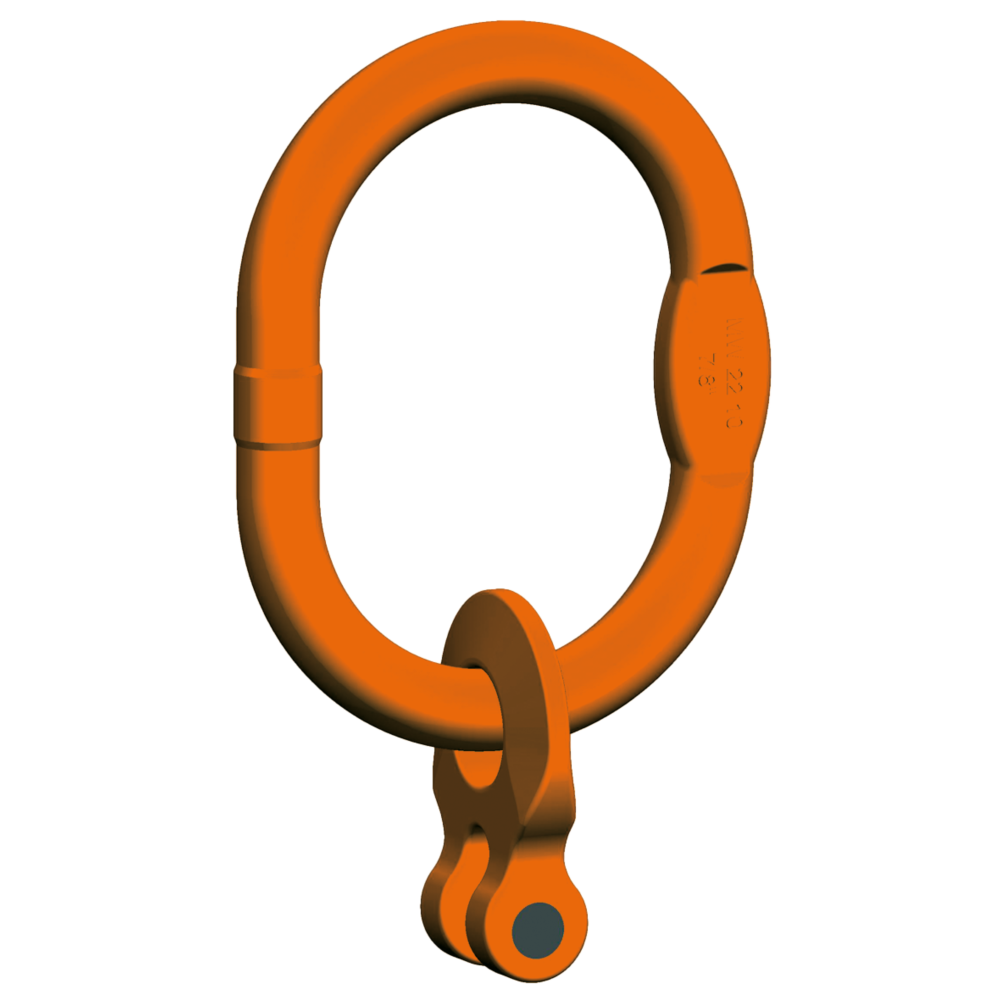

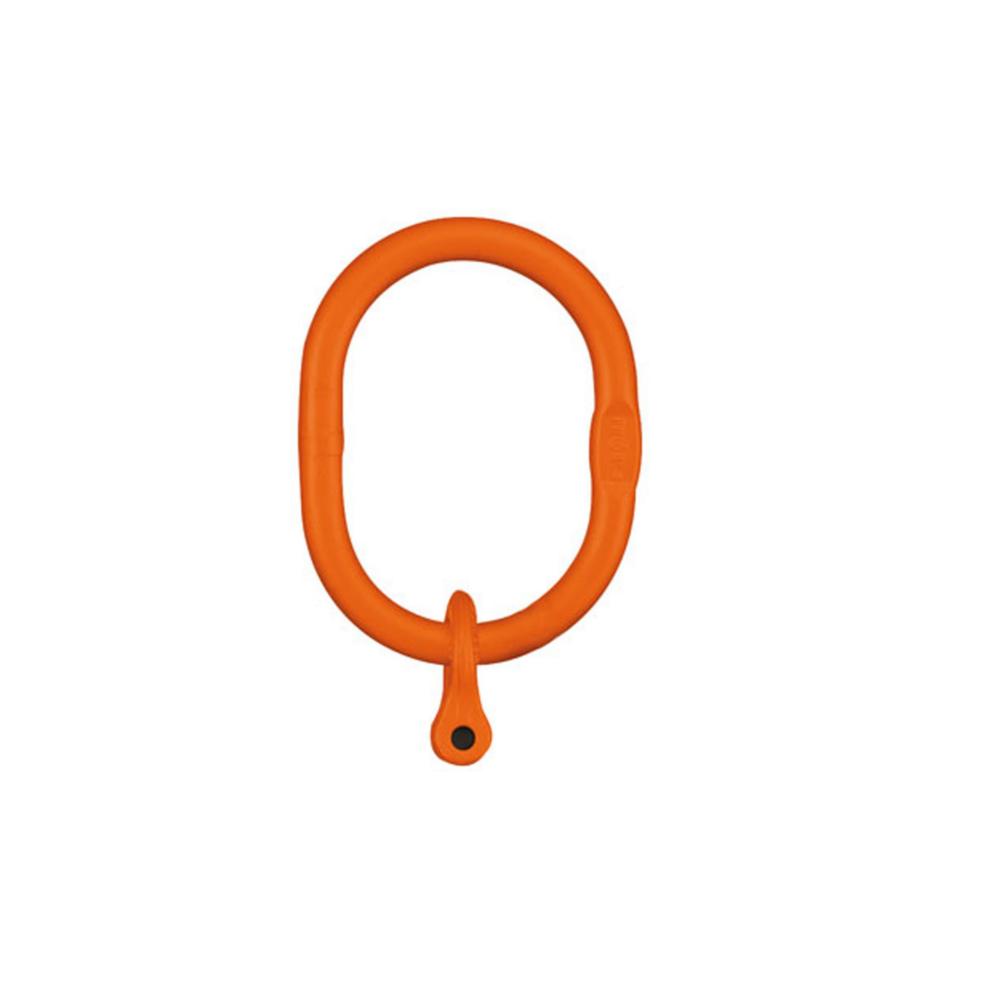

Oryginalna grafika pewag KMGW 1 z przyłączem widełkowym KRW.
Potrzebujesz doboru zestawu KMGW 1?
Podaj średnicę łańcucha, DOR i wymiary haka dźwignicy.
Zapytaj CECHO o KMGW 1 →Zadzwoń: +48 33 825 04 84- Opis produktu
Zestaw pewag KMGW 1 — najważniejsze informacje
PEWAG WINNERKlasa 10Ogniwo MW + KRW
ZASTOSOWANIEJedno cięgnoBezpośredni montaż łańcucha
DOKUMENTACJAEN 818-4Parametry klasy 10 · CE
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
POWIĘKSZONY PRZEŚWIT · JEDNO CIĘGNO
Łańcuch mocowany bezpośrednio w przyłączu.
KMGW 1 łączy powiększone ogniwo główne MW z jednym zamkniętym w nim ogniwem sprzęgającym KRW. Tworzy górny punkt zawiesia jednocięgnowego pewag winner klasy 10.
Łańcuch montuje się bezpośrednio w widełkach KRW, bez dodatkowego ogniwa łączącego. Powiększony prześwit MW ułatwia dopasowanie do większego haka dźwignicy; właściwy rozmiar określają wymiary oraz tabela DIN.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

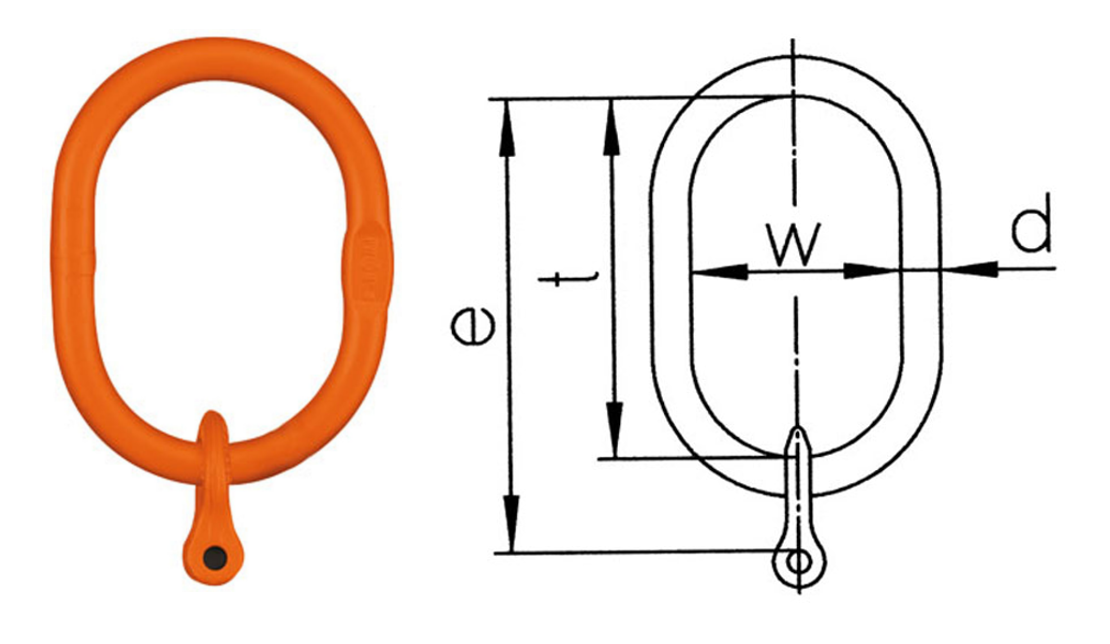

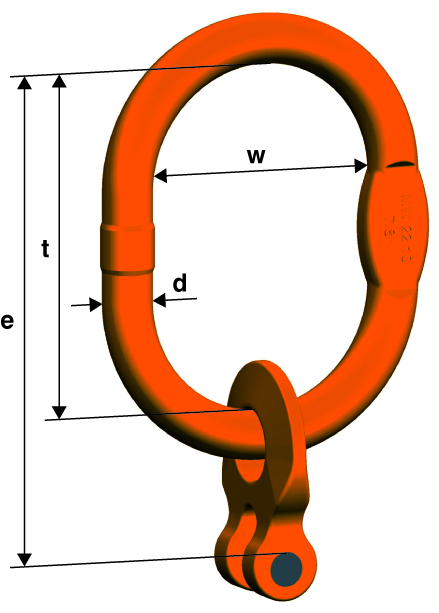

Rysunek wymiarowy i tabela KMGW 1

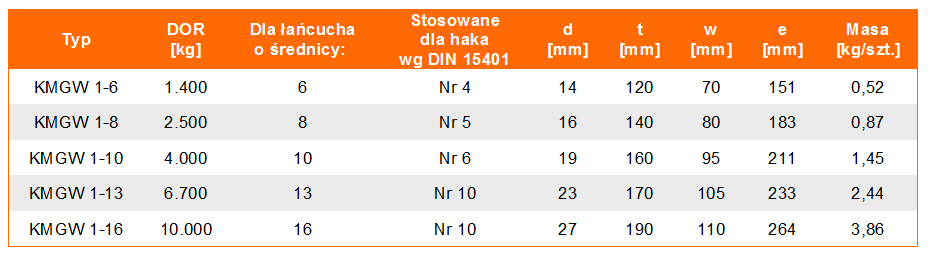

Osiem wykonań z aktualnej tabeli pewag. DOR zestawu jednocięgnowego, przypisanie łańcucha, wymiary MW/KRW oraz rozmiar haka pojedynczego i podwójnego.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | Łańcuch Ø [mm] | e [mm] | d [mm] | t [mm] | w [mm] | s [mm] | t₁ [mm] | Masa [kg/szt.] | Nr haka DIN 15401 | Nr haka DIN 15402 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KMGW 1-6 | 1,4 | 6 | 151 | 14 | 120 | 70 | 10 | 31 | 0,63 | 4 | 5 |
| KMGW 1-7 | 1,9 | 7 | 163 | 14 | 120 | 70 | 10 | 43 | 0,65 | 4 | 5 |
| KMGW 1-8 | 2,5 | 8 | 183 | 16 | 140 | 80 | 13 | 43 | 0,91 | 5 | 6 |
| KMGW 1-10 | 4 | 10 | 212 | 19 | 160 | 95 | 14 | 52 | 1,53 | 6 | 8 |
| KMGW 1-13 | 6,7 | 13 | 234 | 23 | 170 | 105 | 17 | 64 | 2,58 | 10 | 12 |
| KMGW 1-16 | 10 | 16 | 265 | 27 | 190 | 110 | 20 | 75 | 4,14 | 10 | 12 |
| KMGW 1-19/20 | 16 | 19 | 324 | 33 | 230 | 130 | 26 | 94 | 7,11 | 12 | 16 |
| KMGW 1-22 | 19 | 22 | 377 | 38 | 275 | 150 | 29 | 102 | 11,34 | 20 | 25 |
DOR w tonach dla zestawu jednocięgnowego. Średnice łańcucha i wymiary w mm, masa w kg/szt. Numery DIN określają wielkość haka, nie jego udźwig. Nośność całego zawiesia zależy również od pozostałych komponentów i warunków pracy. Źródło: karta producenta pewag KMGW 1 ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz MW, KRW i łańcuch jako zestaw.
CECHO pomoże dopasować KMGW 1 do jednego cięgna oraz haka dźwignicy.
Prześwit i połączenie
Sprawdź prześwit t × w oraz rozmiar haka DIN w konkretnym wierszu. Uwzględnij długość użytkową e i swobodę ułożenia ogniwa w haku.
Montaż i kontrola
Montaż i demontaż wykonuje osoba kompetentna zgodnie z instrukcją pewag. Kontroluj sworzeń KRW, jego zabezpieczenie i stan ogniwa MW. Nie łącz elementów tylko na podstawie podobnego wyglądu.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
KMGW 1 jest produkowany według EN 818-4 z wartościami mechanicznymi G10 i oznaczeniem CE. Producent udostępnia instrukcję montażu i użytkowania; części sworznia oraz zabezpieczenia występują jako zestaw KBSW.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta KMGW 1 i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Do oceny prześlij zdjęcia MW, przyłącza KRW, sworznia i zabezpieczenia wraz z oznaczeniami. Serwis sprawdzi zużycie, odkształcenia oraz zgodność części zamiennych KBSW z rozmiarem połączenia.
Zobacz zakres serwisu CECHO →PYTANIA O KMGW 1
Co sprawdzić przed doborem?
Kto produkuje zestaw KMGW 1?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy potrzebne jest dodatkowe ogniwo łączące?
Nie. W KMGW 1 łańcuch montuje się bezpośrednio w widełkowym przyłączu KRW. Sworzeń i zabezpieczenie muszą odpowiadać jego rozmiarowi.
Co oznacza powiększony zestaw?
Ogniwo MW ma większy prześwit niż standardowe AW. Przed doborem porównaj wymiary t i w oraz przypisanie do haka DIN.
Czy można zamówić sam sworzeń z zabezpieczeniem?
pewag przewiduje zestaw zamienny KBSW. Prześlij oznaczenie i zdjęcie KRW, aby potwierdzić właściwy rozmiar.
Jakie informacje przesłać do wyceny?
Podaj średnicę łańcucha, DOR i oznaczenie KMGW 1. Dołącz wymiary haka oraz zdjęcie obecnego zestawu, jeśli dobierasz zamiennik.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz zestaw KMGW 1 z CECHO.
Prześlij parametry zawiesia jednocięgnowego i haka. Dobierzemy KMGW 1 lub odpowiednie części KBSW i przygotujemy ofertę.
Wyślij zapytanie o KMGW 1 →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
