Strona główna » Produkty » Akcesoria zawiesiowe » Zestaw ogniwowy do zawiesi linowych i pasowych CAL

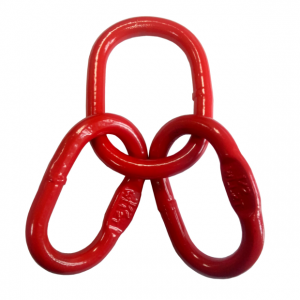

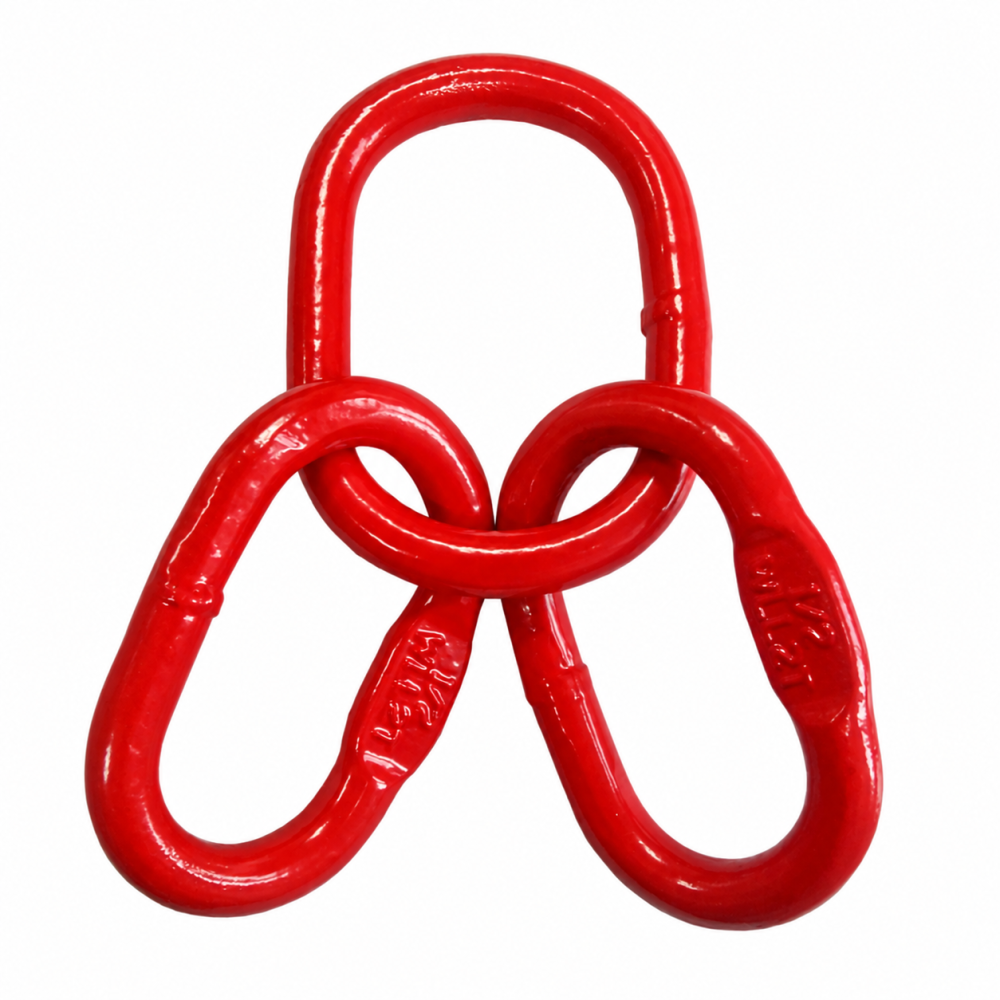

Zestaw ogniwowy do zawiesi linowych i pasowych CAL
CECHO · OSPRZĘT DO ZAWIESI
ZESTAW DO ZAWIESI LINOWYCH I PASOWYCH · KLASA 8
Zestaw ogniwowy CAL klasy 8 do zawiesi linowych i pasowych. Sześć wykonań z osobnymi wartościami DOR dla współczynników bezpieczeństwa 4:1 i 5:1.
2–17,4 tDOR zależnie od współczynnika6 wykonań w tabeli doboru
Potrzebujesz doboru zestawu ogniwowego CAL?
Podaj typ CAL, rodzaj zawiesia, wymagane DOR, liczbę cięgien, kąty i wymiary haka. Prześlij oznaczenia oraz dokumentację posiadanego zestawu.
Zapytaj CECHO o CAL →Zadzwoń: +48 33 825 04 84- Opis produktu
Zestaw ogniwowy CAL — najważniejsze informacje
KLASA 8Zestaw CALZawiesia linowe i pasowe
DWA ZAKRESY4:1 oraz 5:1Osobne kolumny DOR
DANE KATALOGOWEEN 1677-4Sześć wykonań CAL
WSPARCIE CECHODobór i serwisKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Górne przyłącze zawiesia z dobranymi podogniwami.
CAL składa się z ogniwa głównego i dwóch ogniw dolnych przeznaczonych do kompletacji odpowiedniego zawiesia linowego lub pasowego.
Tabela podaje DOR 2,4–17,4 t przy 4:1 oraz 2–13,9 t przy 5:1. Kolumnę właściwą dla konkretnego wykonania i zastosowania należy ustalić na podstawie dokumentacji.
Światło ogniw trzeba dopasować do haka urządzenia i elementów cięgien. Sama zgodność nominalnej nośności nie potwierdza prawidłowego podparcia ani geometrii połączenia.
DANE KATALOGOWE CECHO

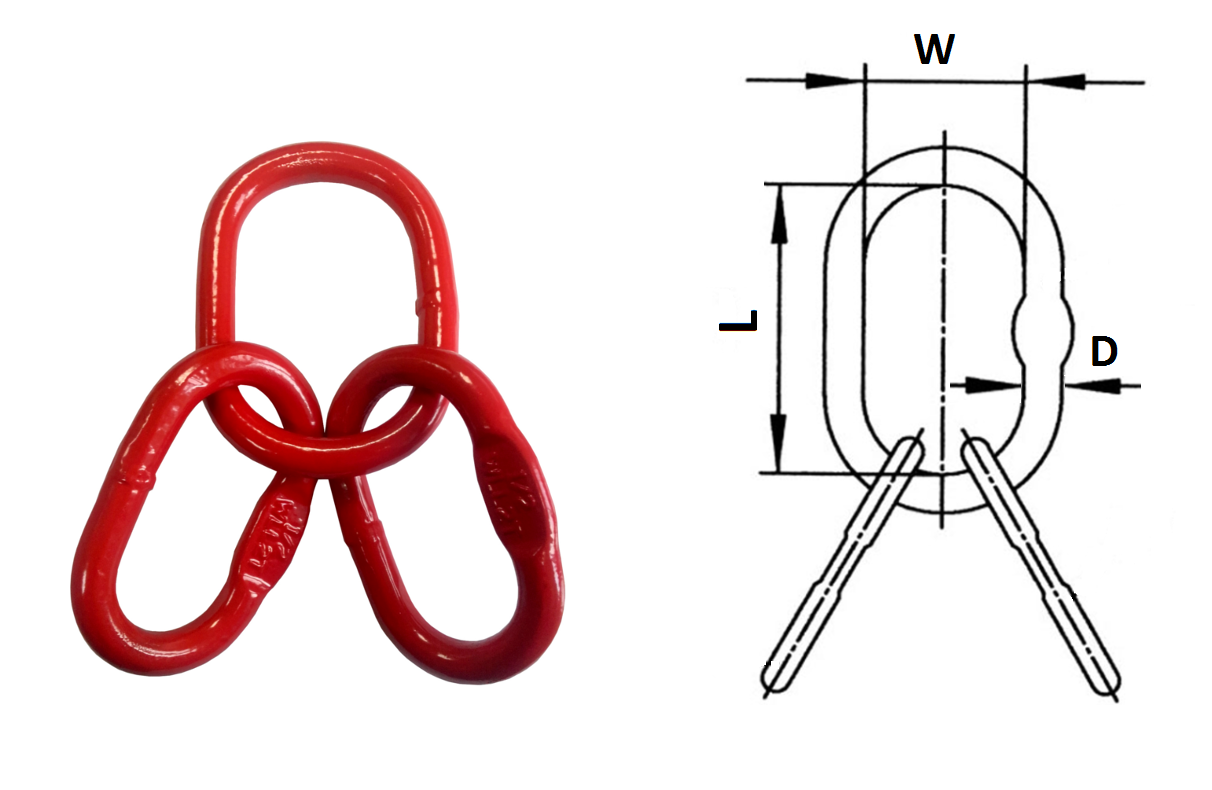

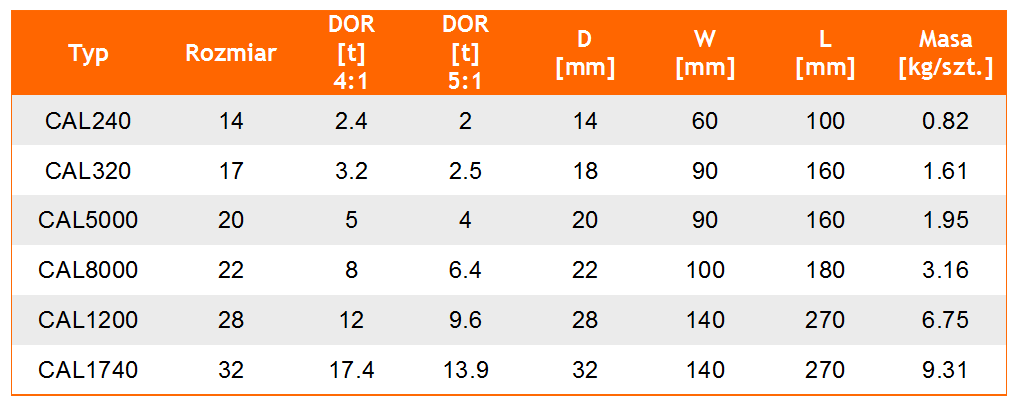

Rysunek wymiarowy i tabela CAL
Sześć pozycji z tabeli CAL. Zachowano oba współczynniki, oznaczenia typów i osobną kolumnę rozmiaru.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | Rozmiar | DOR 4:1 [t] | DOR 5:1 [t] | D [mm] | W [mm] | L [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|
| CAL240 | 14 | 2,4 | 2 | 14 | 60 | 100 | 0,82 |
| CAL320 | 17 | 3,2 | 2,5 | 18 | 90 | 160 | 1,61 |
| CAL5000 | 20 | 5 | 4 | 20 | 90 | 160 | 1,95 |
| CAL8000 | 22 | 8 | 6,4 | 22 | 100 | 180 | 3,16 |
| CAL1200 | 28 | 12 | 9,6 | 28 | 140 | 270 | 6,75 |
| CAL1740 | 32 | 17,4 | 13,9 | 32 | 140 | 270 | 9,31 |
DOR w tonach, osobno dla współczynników 4:1 i 5:1; wymiary w mm, masa w kg/szt. Rozmiar jest odrębnym oznaczeniem katalogowym. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Dobierz CAL do konstrukcji zawiesia.
Dobór obejmuje element oraz cały układ zawiesia: połączenia, kąty i sposób obciążenia.
Nośność i geometria
Potwierdź właściwą kolumnę 4:1 albo 5:1, rozmiar i wymiary ogniw. Sprawdź dopasowanie do haka oraz przyłączy cięgien.
Dokumentacja i kontrola
Przy wymianie porównaj pełne oznaczenie i nośność z dokumentacją. Kontroluj każde ogniwo oraz miejsca styku z osprzętem i tekstyliami.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Dane katalogowe CAL wskazują EN 1677-4. Dokumentacja dostarczanego wykonania powinna określać dopuszczalne zastosowanie i właściwą wartość DOR.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Oceń przekroje i kształt wszystkich ogniw, miejsca podparcia, korozję i oznaczenia. Sprawdź także stan lin lub pasów w obszarze połączenia.
Zobacz zakres serwisu CECHO →PYTANIA O CAL
Co sprawdzić przed doborem?
Dlaczego tabela ma dwie kolumny DOR?
Dane rozróżniają współczynniki bezpieczeństwa 4:1 i 5:1. Właściwą kolumnę dobiera się do dokumentacji i zastosowania.
Czy można zawsze przyjąć większe DOR?
Nie. Należy stosować wartość właściwą dla potwierdzonego wykonania i wymagań całego zawiesia.
Czy numer typu jest wymiarem D?
Nie należy tego zakładać. Typ, rozmiar i wymiar D są pokazane w osobnych kolumnach.
Jakie informacje przesłać do wyceny?
Podaj typ CAL, rodzaj zawiesia, wymagane DOR, liczbę cięgien, kąty i wymiary haka. Prześlij oznaczenia oraz dokumentację posiadanego zestawu.
