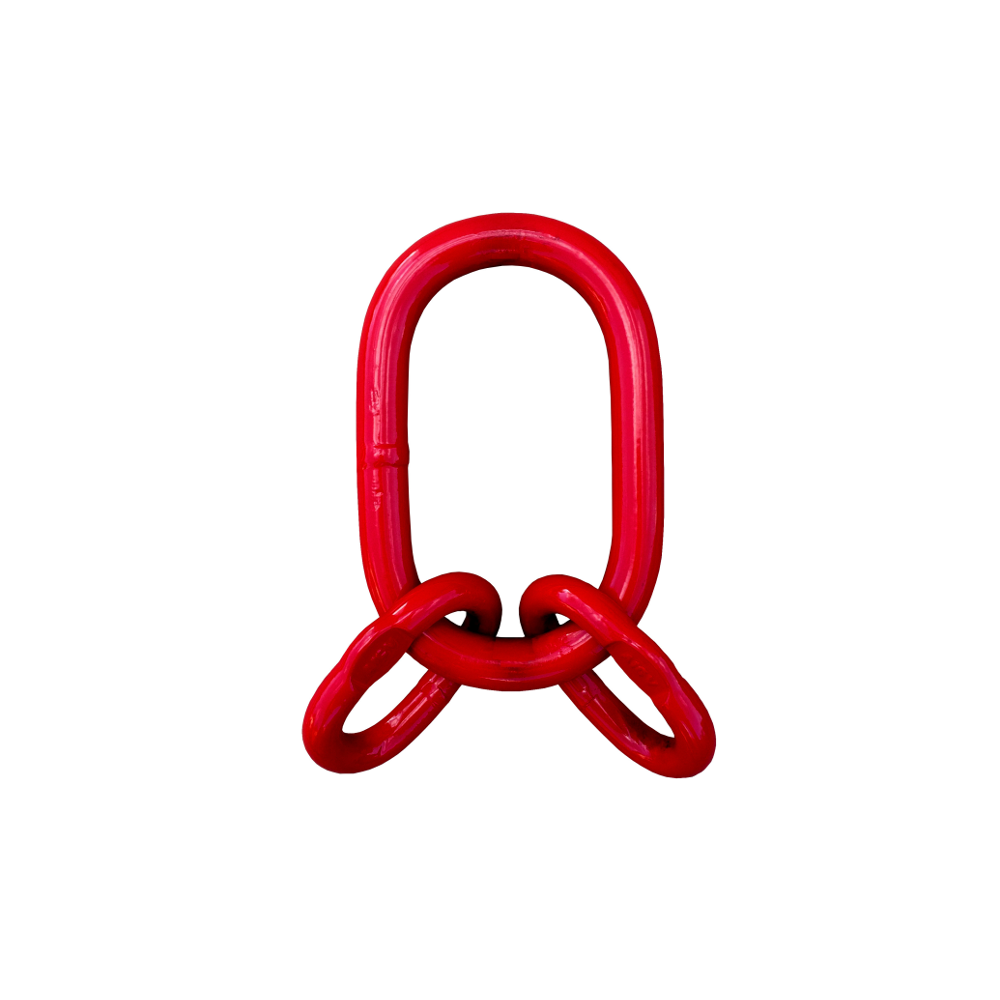

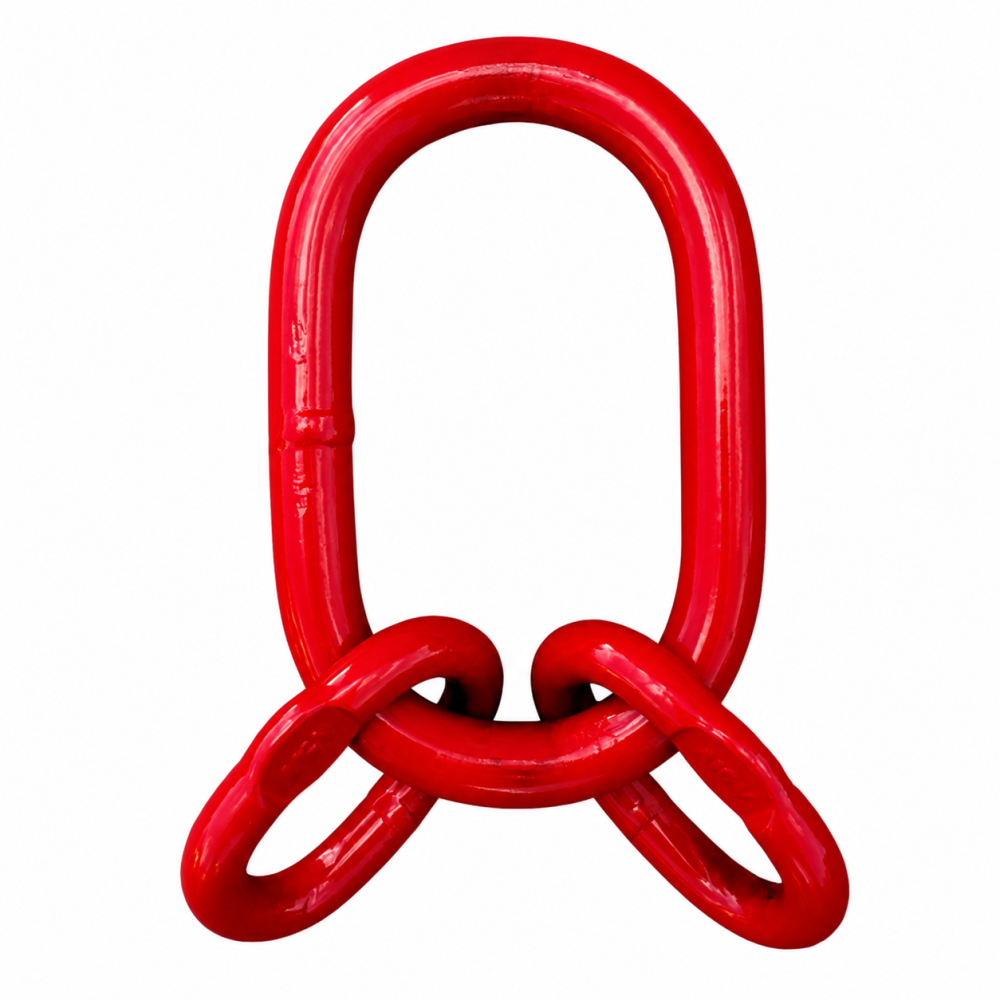

Zestaw ogniwowy CAZ
CECHO · OSPRZĘT DO ZAWIESI
ZESTAW OGNIWOWY · KLASA 8
Zestaw CAZ klasy 8 składa się z ogniwa głównego i dwóch ogniw dolnych. Do kompletacji zawiesi łańcuchowych; tabela podaje DOR 2,36–67 t dla zakresu kąta 0–45°.
2,36–67 tDOR dla układu 0–45° z tabeli11 wykonań w tabeli doboru
Potrzebujesz doboru zestawu ogniwowego CAZ?
Podaj CAZ, DOR, liczbę i układ cięgien, kąty pracy oraz wymiary haka urządzenia. Przy wymianie prześlij zdjęcie oznaczeń.
Zapytaj CECHO o CAZ →Zadzwoń: +48 33 825 04 84- Opis produktu
Zestaw ogniwowy CAZ — najważniejsze informacje
KLASA 8Ogniwo i dwa podogniwaGórne przyłącze zawiesia
DOR W TABELIUkład 0–45°Jedenaście wykonań CAZ
DANE KATALOGOWEEN 1677-4Ogniwa do zawiesi
WSPARCIE CECHODobór i serwisKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Ogniwo główne z dwoma przyłączami dolnymi.
CAZ zbiera elementy zawiesia w górnym punkcie nośnym. Ogniwo główne współpracuje z hakiem urządzenia, a dwa ogniwa dolne umożliwiają podłączenie odpowiednio dobranego osprzętu.
Światło ogniwa głównego i podogniw musi pasować do współpracujących części. Dobór uwzględnia liczbę cięgien, kąty i rzeczywisty rozkład obciążeń.
W tabeli występują trzy wykonania CAZ 50 o różnych DOR i średnicach G. Dlatego oznaczenie CAZ 50 należy uzupełnić o nośność oraz parametry konkretnego zestawu.
Dobierz kompletne zawiesie łańcuchowe →DANE KATALOGOWE CECHO

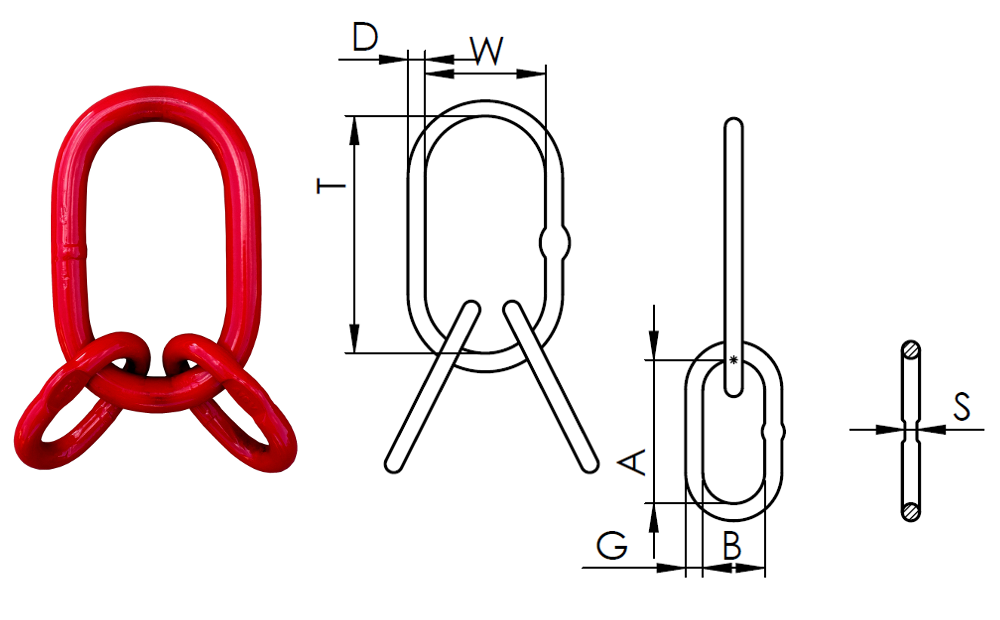

Rysunek wymiarowy i tabela CAZ
Jedenaście wykonań CAZ 18–CAZ 63. DOR zachowuje zakres kąta 0–45° z danych katalogowych.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

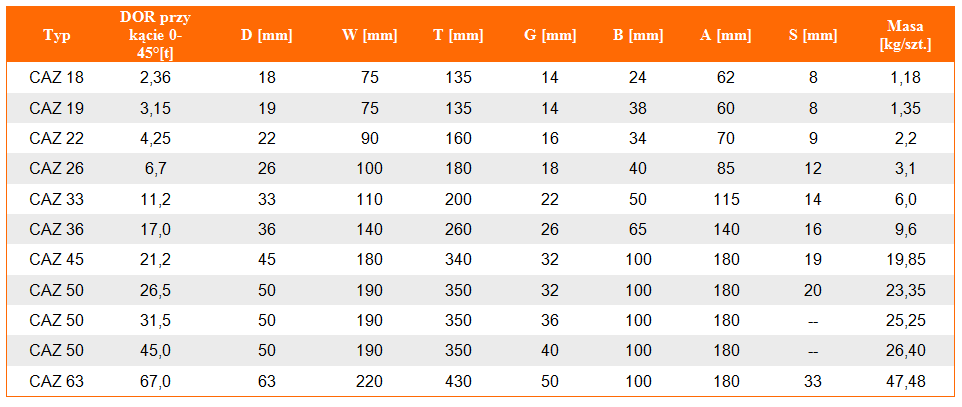

| Typ | DOR 0–45° [t] | D [mm] | W [mm] | T [mm] | G [mm] | B [mm] | A [mm] | S [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
| CAZ 18 | 2,36 | 18 | 75 | 135 | 14 | 24 | 62 | 8 | 1,18 |
| CAZ 19 | 3,15 | 19 | 75 | 135 | 14 | 38 | 60 | 8 | 1,35 |
| CAZ 22 | 4,25 | 22 | 90 | 160 | 16 | 34 | 70 | 9 | 2,2 |
| CAZ 26 | 6,7 | 26 | 100 | 180 | 18 | 40 | 85 | 12 | 3,1 |
| CAZ 33 | 11,2 | 33 | 110 | 200 | 22 | 50 | 115 | 14 | 6,0 |
| CAZ 36 | 17 | 36 | 140 | 260 | 26 | 65 | 140 | 16 | 9,6 |
| CAZ 45 | 21,2 | 45 | 180 | 340 | 32 | 100 | 180 | 19 | 19,85 |
| CAZ 50 | 26,5 | 50 | 190 | 350 | 32 | 100 | 180 | 20 | 23,35 |
| CAZ 50 | 31,5 | 50 | 190 | 350 | 36 | 100 | 180 | – | 25,25 |
| CAZ 50 | 45 | 50 | 190 | 350 | 40 | 100 | 180 | – | 26,40 |
| CAZ 63 | 67 | 63 | 220 | 430 | 50 | 100 | 180 | 33 | 47,48 |
DOR w tonach dla zakresu kąta 0–45° z tabeli; wymiary w mm, masa w kg/szt. Znak „—” oznacza brak wartości S w źródłowych danych. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Dobierz zestaw CAZ do całego zawiesia.
Dobór obejmuje element oraz cały układ zawiesia: połączenia, kąty i sposób obciążenia.
Światło ogniw
Sprawdź dopasowanie ogniwa głównego do haka urządzenia i podogniw do przyłączy cięgien. Elementy powinny układać się bez zakleszczania.
Oznaczenie i kontrola
Przy wymianie odczytaj pełne oznaczenie oraz DOR zestawu. Skontroluj stan ogniw i powierzchnie współpracujące z pozostałym osprzętem.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Dane katalogowe CAZ wskazują EN 1677-4. Przy doborze potwierdź instrukcję, pełne wykonanie i dokumentację kompletnego zestawu oraz zawiesia.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Sprawdzaj każde ogniwo: przekrój, miejsca podparcia, odkształcenia, pęknięcia i korozję. Zestaw z uszkodzonym elementem wycofaj do oceny.
Zobacz zakres serwisu CECHO →PYTANIA O CAZ
Co sprawdzić przed doborem?
Dlaczego CAZ 50 pojawia się trzy razy?
To trzy wykonania o różnych DOR i parametrach ogniw dolnych. Do zamówienia potrzebne jest pełne oznaczenie z nośnością.
Czy D oznacza średnicę łańcucha?
Na rysunku D oznacza przekrój ogniwa głównego. Dobór średnicy łańcucha wymaga sprawdzenia całego połączenia.
Czy wystarczy DOR samego zestawu?
Należy też ustalić nośność kompletnego zawiesia dla liczby cięgien, kątów i wszystkich współpracujących elementów.
Jakie informacje przesłać do wyceny?
Podaj CAZ, DOR, liczbę i układ cięgien, kąty pracy oraz wymiary haka urządzenia. Przy wymianie prześlij zdjęcie oznaczeń.
