Strona główna » Produkty » Akcesoria zawiesiowe » Klasa 12 Plus » Zestaw ogniw z wyrównywaniem obciążenia pewag VLSAG 2x2 G12 Plus
Zestaw ogniw z wyrównywaniem obciążenia pewag VLSAG 2x2 G12 Plus
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER G12 PLUS · KLASA 12 PLUS
Powiększony zestaw ogniw pewag VLSAG 2x2 G12 Plus do układu czterech cięgien w konfiguracji 2×2. Dwa zespoły z wahaczami AG stosuje się razem jako komplet.
8,95–22,5 tDOR w zakresie 0–45°3 wykonania w tabeli producenta

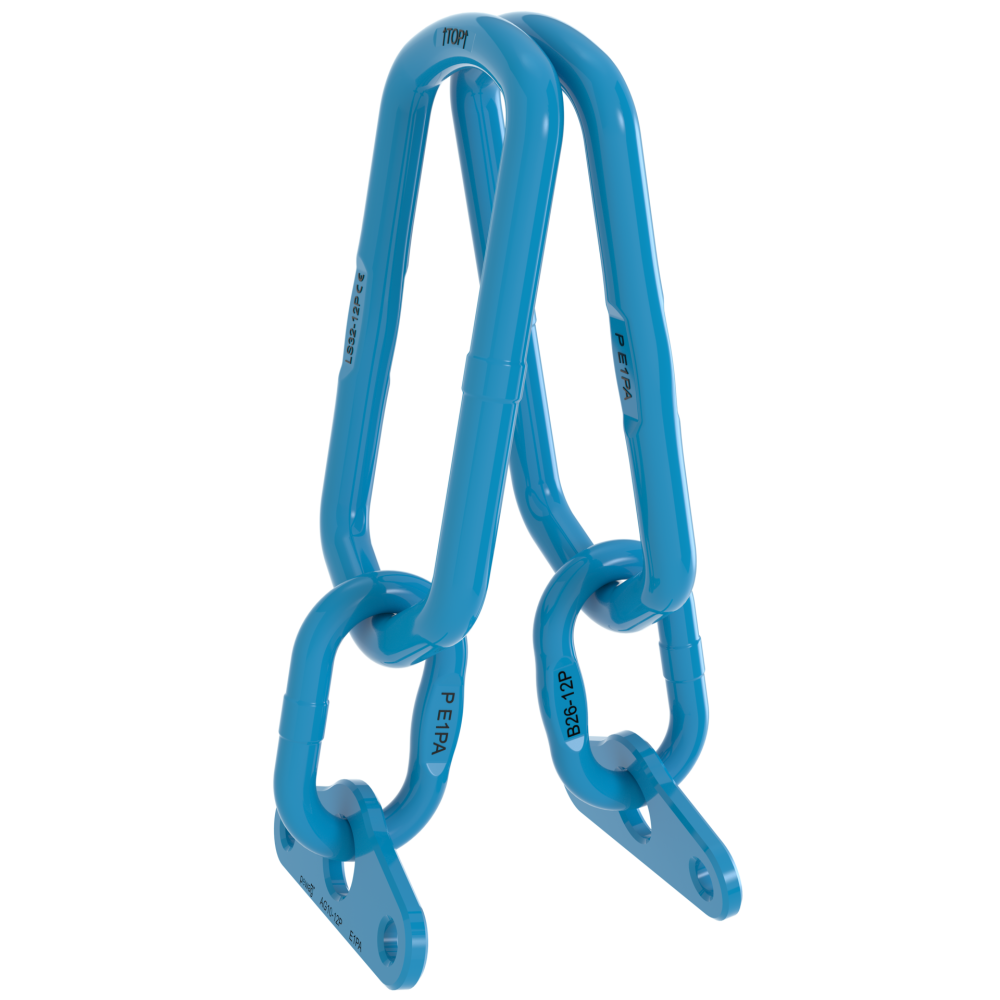

Fotografia przedstawia konstrukcję modelu. Rozmiar i konfigurację dobierz według tabeli.
Potrzebujesz doboru zestawu ogniw VLSAG 2x2 G12 Plus?
Podaj liczbę i średnicę cięgien, DOR oraz wymiary haka dźwignicy.
Zapytaj CECHO o VLSAG 2x2 G12 Plus →Zadzwoń: +48 33 825 04 84- Opis produktu
Zestaw ogniw z wyrównywaniem obciążenia pewag VLSAG 2x2 G12 Plus — najważniejsze informacje
PEWAG WINNERKlasa 12 PlusWyrównywanie obciążenia
ZAKRES DOR8,95–22,5 tW zakresie 0–45°
DOKUMENTACJAEN 1677-4 / -1Z parametrami G12 Plus
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT DO PODNOSZENIA G12 PLUS
Dwa zespoły pracujące razem w układzie 2×2.
Zestaw obejmuje dwa ogniwa LS, dwa ogniwa przejściowe B i dwa wahacze wyrównujące AG. Każdy z dwóch zespołów obsługuje dwa cięgna, a całość jest przeznaczona do równomiernego rozdziału obciążenia pomiędzy cztery cięgna.
Podane DOR odnoszą się do całego zestawu 2×2: 8,95 / 15,1 / 22,5 t przy 0–45° oraz 6,4 / 10,8 / 16,4 t przy 45–60°. Nie są nośnością pojedynczej połowy zestawu.
Katalog wskazuje oznaczenie PAIRS AG na tabliczce. PAIRS oznacza stosowanie w zestawie, a AG obecność wahaczy wyrównujących. Przy doborze należy uwzględnić sposób zawieszenia obu ogniw głównych.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

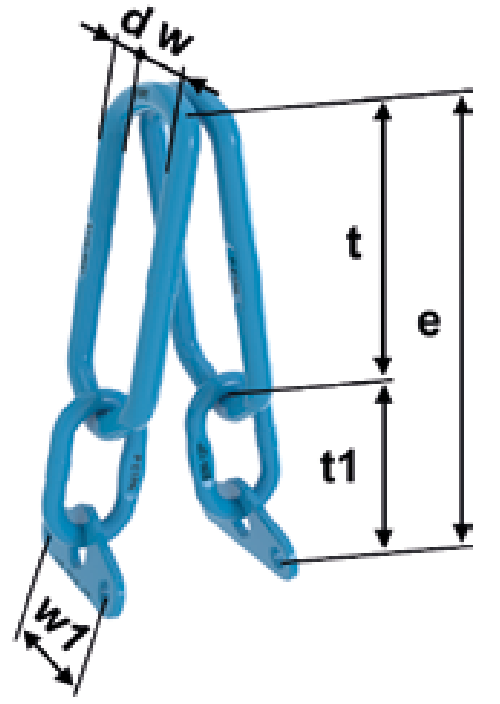

Rysunek wymiarowy i tabela VLSAG 2x2 G12 Plus
Aktualne dane 3 wykonań według pewag. Pierwsza tabela łączy DOR i wymiary; druga podaje skład oraz dobór do haka i łańcuchów.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR 0–45° [t] | DOR 45–60° [t] | e [mm] | t [mm] | w [mm] | d [mm] | t1 [mm] | w1 [mm] | Masa katalogowa [kg] |
|---|---|---|---|---|---|---|---|---|---|
| VLSAG 2x2-7/8 Set G12 Plus | 8,95 | 6,4 | 455 | 340 | 155 | 27 | 115 | 160 | 9,6 |
| VLSAG 2x2-10 Set G12 Plus | 15,1 | 10,8 | 534 | 340 | 155 | 33 | 194 | 180 | 13,3 |
| VLSAG 2x2-13 Set G12 Plus | 22,5 | 16,4 | 552 | 340 | 155 | 38 | 212 | 230 | 23,7 |
DOR w tonach; wymiary i średnice łańcuchów w mm. Masa katalogowa według aktualnej karty pewag. Kąty mierzone względem pionu. DOR dotyczy kompletnego zestawu 2×2. Źródło: karta producenta pewag VLSAG 2x2 G12 Plus ↗.
| Typ | Skład zespołu | Maks. hak pojedynczy — DIN 15401 nr | Maks. hak podwójny — DIN 15402 nr | Łańcuch: 2×2 cięgna [mm] |
|---|---|---|---|---|
| VLSAG 2x2-7/8 Set G12 Plus | 2 x LS 26 + 2 x B 16 + 2 x AG 7/8 | 25 | 32 | 7 / 8 |
| VLSAG 2x2-10 Set G12 Plus | 2 x LS 32 + 2 x B 26 + 2 x AG 10 | 25 | 32 | 10 |
| VLSAG 2x2-13 Set G12 Plus | 2 x LS 36 + 2 x B 26 + 2 x AG 13 | 25 | 32 | 13 |
DOBÓR Z DYSTRYBUTOREM
Dobierz VLSAG 2x2 G12 Plus do układu podnoszenia.
Pełne oznaczenie modelu, obciążenie i geometria połączenia są podstawą doboru.
Kąt i DOR
Dobierz odpowiedni wiersz i zakres kąta względem pionu. Nie sumuj ponownie podanej nośności — tabela już opisuje cały zestaw.
Połączenie z dźwignicą
Sprawdź sposób ułożenia dwóch ogniw LS na przewidzianym haku lub układzie zawieszenia oraz swobodną pracę połączeń B i wahaczy AG.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Katalog pewag G12 Plus, s. 29, wskazuje EN 1677-4 i EN 1677-1 z modyfikacjami parametrów dla G12 Plus. Stosuj instrukcję komponentów oraz instrukcję właściwego układu podnoszenia. Oznaczenia i konfigurację sprawdź przed użyciem.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta VLSAG 2x2 G12 Plus i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj odkształcenia, zużycie, stan połączeń i czytelność oznaczeń. Sprawdź również swobodny ruch wahaczy AG i zgodność tabliczki z konfiguracją. Nie modyfikuj elementów przez szlifowanie, podgrzewanie ani spawanie naprawcze.
Zobacz zakres serwisu CECHO →PYTANIA O VLSAG 2x2 G12 Plus
Co sprawdzić przed doborem?
Kto produkuje zestaw ogniw z wyrównywaniem obciążenia VLSAG 2x2 G12 Plus?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy DOR podano dla jednej sztuki czy kompletu?
DOR dotyczy kompletnego zestawu VLSAG 2×2, stosowanego razem zgodnie z dokumentacją producenta.
Co oznacza PAIRS AG?
PAIRS wskazuje pracę w zestawie, a AG zastosowanie wahaczy wyrównujących obciążenie.
Czym różni się zestaw od VLSAG 4?
VLSAG 2×2 ma dwa ogniwa główne i dwa ogniwa przejściowe. VLSAG 4 ma jedno ogniwo główne z dwoma wahaczami.
Jakie informacje przesłać do wyceny?
Prześlij symbol zespołu, średnice i liczbę cięgien, wymagany DOR, maksymalny kąt pracy oraz dane haka dźwignicy.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz zestaw ogniw z wyrównywaniem obciążenia VLSAG 2x2 G12 Plus z CECHO.
Prześlij konfigurację i warunki pracy. CECHO pomoże dobrać ogniwa, połączenia i zgodne elementy systemu pewag G12 Plus.
Wyślij zapytanie o VLSAG 2x2 G12 Plus →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
