Zestaw naprawczy haka CZW i CZO
CECHO · OSPRZĘT DO ZAWIESI
ZESTAW NAPRAWCZY ZAPADKI · HAKI CZW I CZO
Zestaw naprawczy zapadki do haków CZW i CZO. Dobierany według modelu, rozmiaru haka oraz wymiarów części; tabela obejmuje siedem wykonań dla rozmiarów 6–22.
7 rozmiarówRozmiary haków 6–227 wykonań w tabeli doboru
Potrzebujesz doboru zestawu do haków CZW i CZO?
Prześlij symbol i rozmiar CZW lub CZO, zdjęcie całego haka, oznaczeń oraz mocowania zapadki. Dołącz wymiary posiadanej części i liczbę potrzebnych zestawów.
Zapytaj CECHO o CZW i CZO →Zadzwoń: +48 33 825 04 84- Opis produktu
Zestaw do haków CZW i CZO — najważniejsze informacje
CZĘŚĆ ZAMIENNAZapadka hakaDo modeli CZW i CZO
KOMPLETZapadka i sprężynaZ elementem mocującym
DOBÓRRozmiar i wymiary7 pozycji w tabeli
WSPARCIE CECHODobór i serwisKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Wymiana zapadki po sprawdzeniu całego haka.

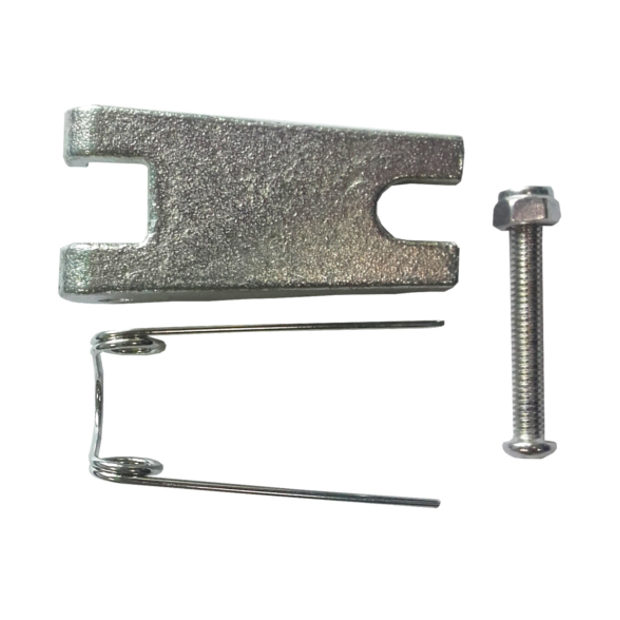

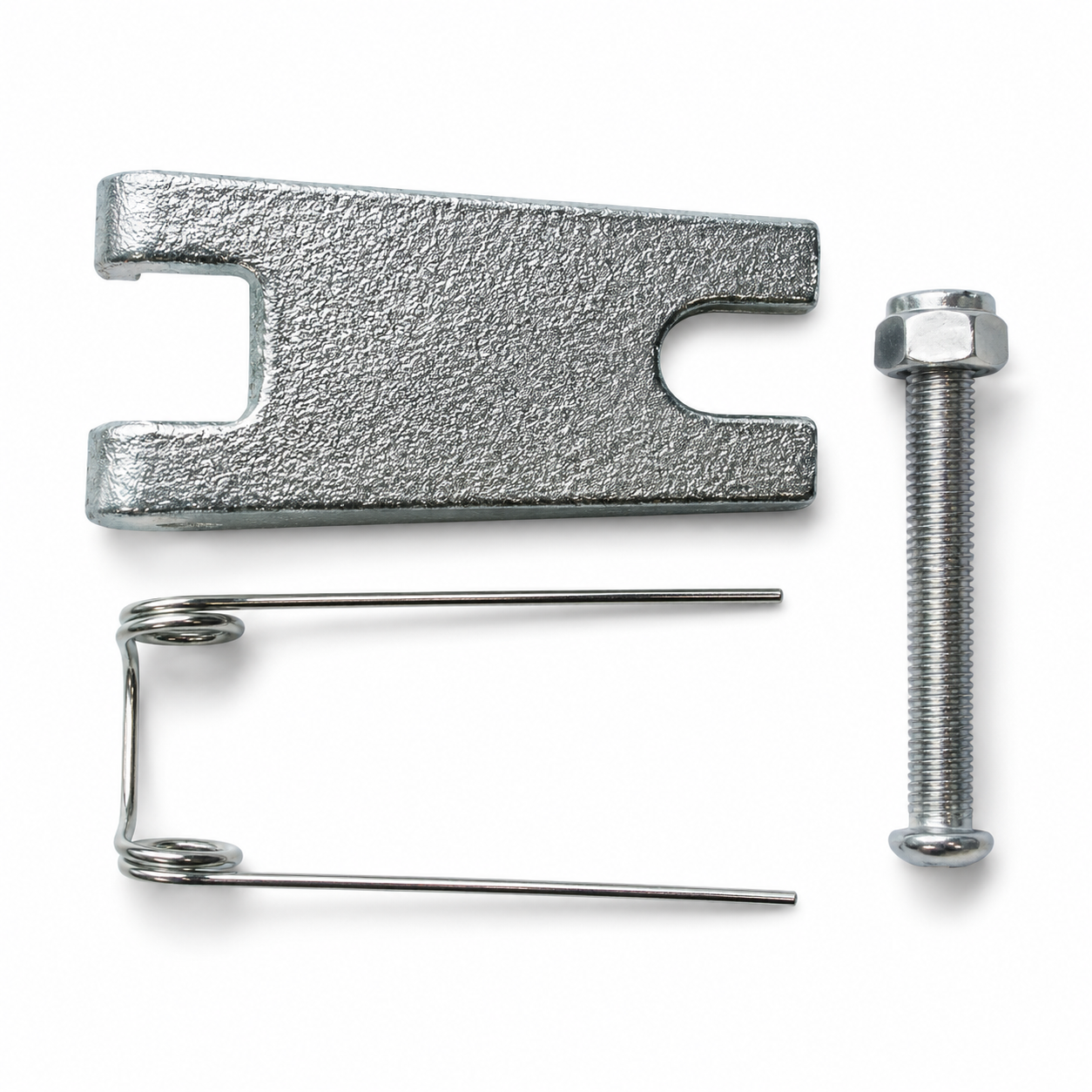

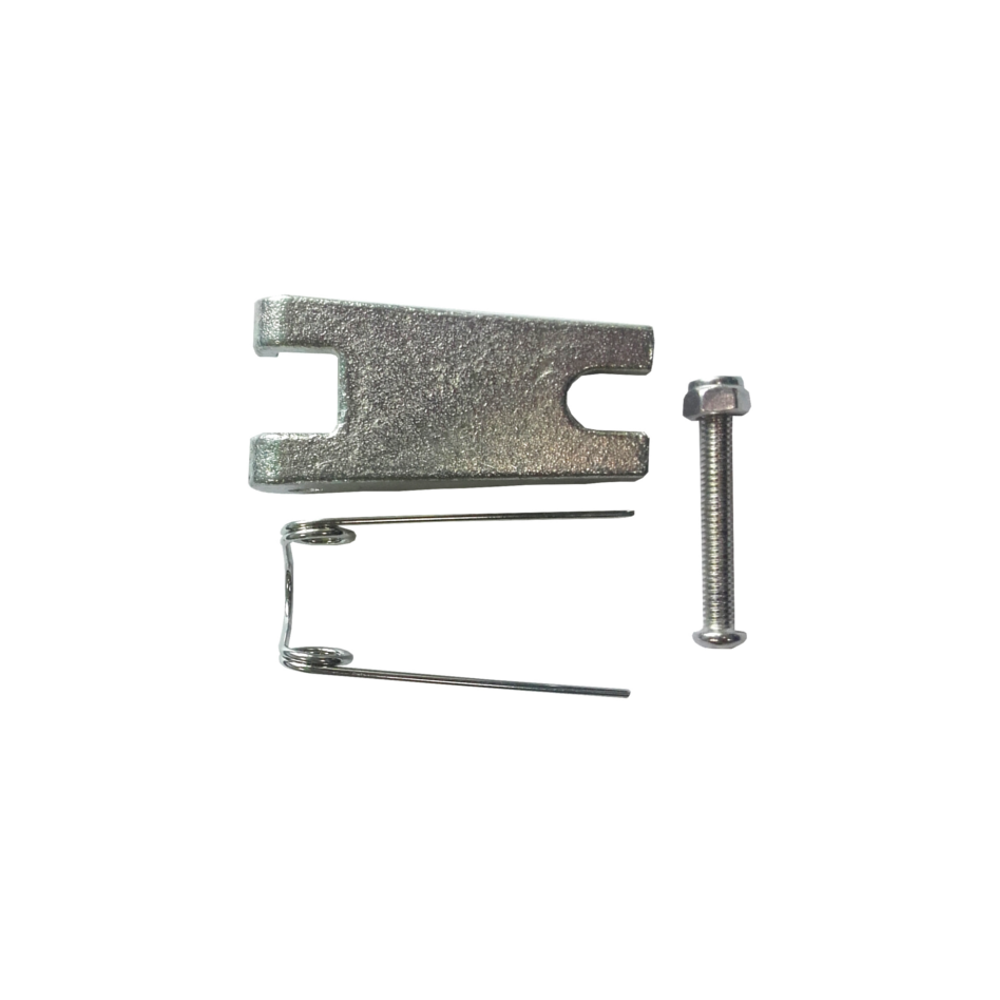

Zestaw służy do odtworzenia sprawnego zamknięcia gardzieli właściwego haka CZW lub CZO. Fotografia przedstawia zapadkę, sprężynę oraz element mocujący; zakres kompletu potwierdź przy zamówieniu.
Zamiennik należy dobrać po pełnym oznaczeniu i rozmiarze haka, a następnie sprawdzić geometrię mocowania. Samo podobieństwo zdjęcia lub zgodne DOR haka nie potwierdza dopasowania zapadki.
Przed naprawą oceń korpus i połączenie haka. Nowa zapadka nie usuwa pęknięć, odkształceń ani zużycia elementu nośnego. Po montażu zamknięcie powinno działać swobodnie zgodnie z instrukcją.
DANE KATALOGOWE CECHO

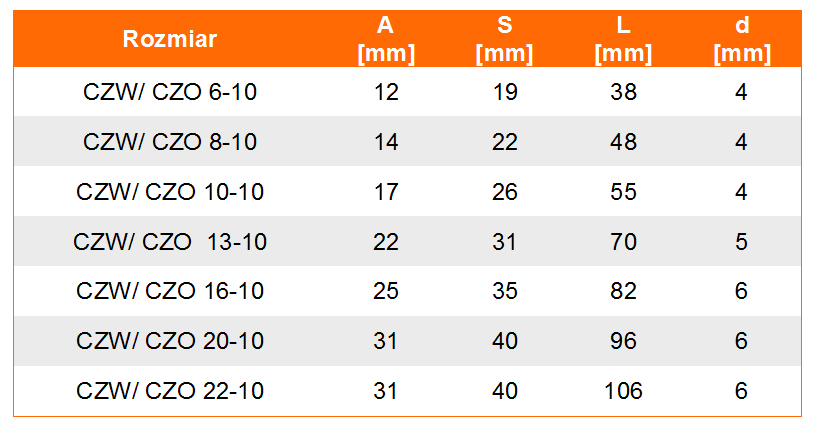

Zdjęcie i tabela doboru CZW i CZO
Wymiary katalogowe części w mm. Zestaw jest częścią zamienną i nie ma osobnego DOR do podnoszenia ładunku.
Powiększ zdjęcie ↗DOBÓR ZESTAWUNa telefonie przesuń tabelę w bok →
| Wykonanie | A [mm] | S [mm] | L [mm] | d [mm] |
|---|---|---|---|---|
| CZW / CZO 6 | 12 | 19 | 38 | 4 |
| CZW / CZO 8 | 14 | 22 | 48 | 4 |
| CZW / CZO 10 | 17 | 26 | 55 | 4 |
| CZW / CZO 13 | 22 | 31 | 70 | 5 |
| CZW / CZO 16 | 25 | 35 | 82 | 6 |
| CZW / CZO 20 | 31 | 40 | 96 | 6 |
| CZW / CZO 22 | 31 | 40 | 106 | 6 |
Wszystkie wymiary w mm. Tabela dotyczy doboru części zamiennej; nie przypisuje zestawowi nośności. Dostępność i zakres kompletu potwierdzamy przy zapytaniu. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Dobierz zestaw do konkretnego haka.
Zestaw dobieramy jako część zamienną do rozpoznanego wykonania haka CZW lub CZO.
Wymiary i mocowanie
Zmierz starą zapadkę i mocowanie. Porównaj wartości A, S, L i d z tabelą po potwierdzeniu sposobu pomiaru.
Stan haka i montaż
Oceń stan korpusu i połączenia. Montaż wykonaj według instrukcji, a po wymianie sprawdź swobodny powrót zapadki i pełne zamknięcie gardzieli.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Potwierdź zgodność zestawu z modelem i wykonaniem haka oraz właściwy sposób montażu. Zakres części w komplecie i dokumentację uzgadniamy przy doborze.
Dokumentację części zamiennej i zakres dostawy uzgodnij przy zapytaniu.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Jeżeli hak ma uszkodzony korpus, zniekształconą gardziel lub zużyte połączenie, sama wymiana zapadki nie wystarcza. Prześlij zdjęcia do oceny i doboru dalszej naprawy.
Zobacz zakres serwisu CECHO →PYTANIA O CZW i CZO
Co sprawdzić przed doborem?
Czy zestaw ma własne DOR?
Nie jest samodzielnym elementem nośnym do podnoszenia ładunku. Dobiera się go do konkretnego haka, którego parametry i stan trzeba sprawdzić osobno.
Czy zestaw pasuje do każdego haka o takim samym DOR?
Nie. Znaczenie mają model, rozmiar, geometria i wykonanie mocowania. Potrzebne są oznaczenia i zdjęcia posiadanego haka.
Czy wymiana zapadki naprawia zużyty hak?
Nie. Zapadka zamyka gardziel, lecz nie przywraca wytrzymałości uszkodzonego korpusu ani połączenia. Stan części nośnych wymaga osobnej oceny.
Jakie informacje przesłać do wyceny?
Prześlij symbol i rozmiar CZW lub CZO, zdjęcie całego haka, oznaczeń oraz mocowania zapadki. Dołącz wymiary posiadanej części i liczbę potrzebnych zestawów.
