Zespół przejściowy do haka pojedynczego pewag ÜW I
Producent: pewagDystrybucja i dobór: CECHO
PEWAG · KLASA 10
Zespół przejściowy pewag ÜW I łączy duży hak pojedynczy według DIN 15401 z mniejszym hakiem oczkowym HSW. Modułowa konstrukcja klasy 10 ułatwia dopasowanie istniejącej dźwignicy do osprzętu podnoszącego.
4–40 tDopuszczalne obciążenie robocze12 wykonań · szczegóły doboru w tabeli

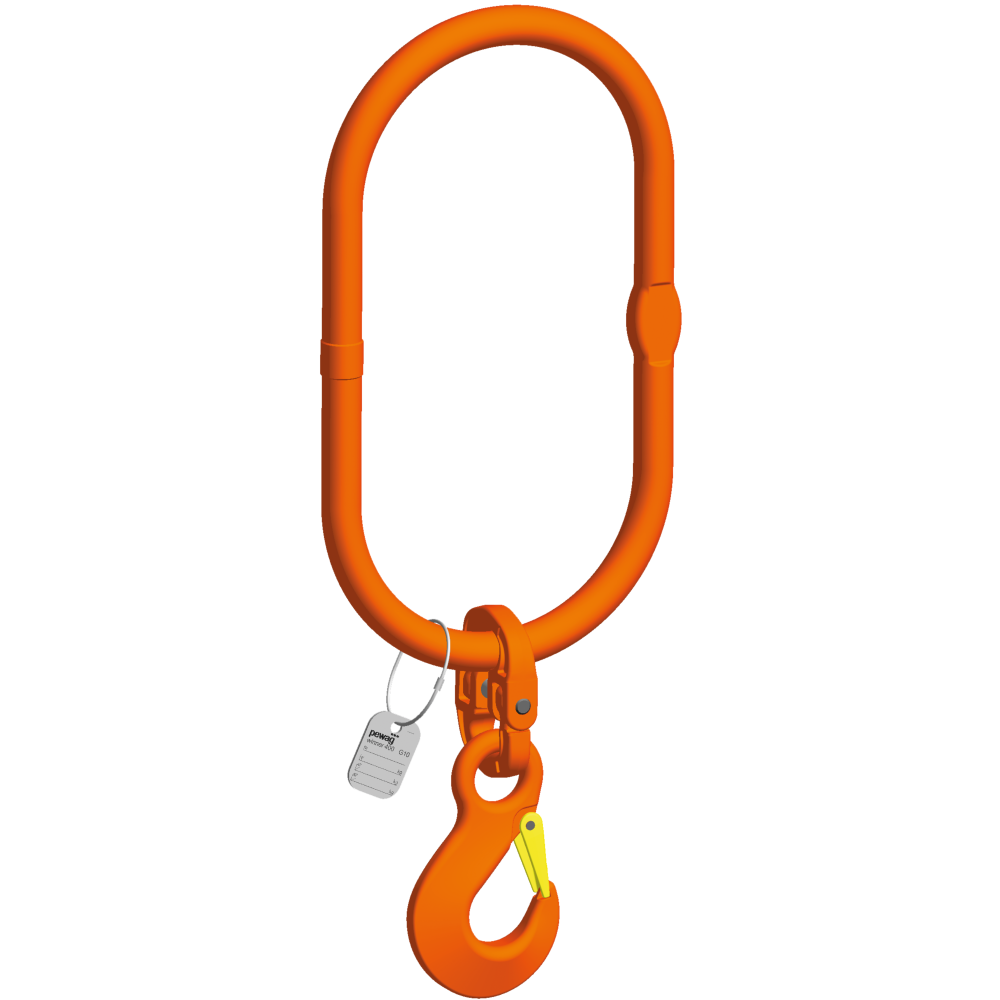

Oryginalne zdjęcie zespołu pewag. Wykonanie dobierz według tabeli.
Potrzebujesz doboru zespołu przejściowego ÜW I?
Podaj DOR, typ haka dźwignicy i sposób podnoszenia.
Zapytaj CECHO o ÜW I →Zadzwoń: +48 33 825 04 84- Opis produktu
Zespół przejściowy pewag ÜW I — najważniejsze informacje
PEWAG WINNERKlasa 10Osprzęt do podnoszenia
ZAKRES DOR4–40 tZależnie od wykonania
DOKUMENTACJAEN 818-4Parametry mechaniczne G10
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT DO PODNOSZENIA PEWAG
Przejście z dużego haka na mniejszy osprzęt.
Górne ogniwo AW albo zespół VSAW tworzą połączenie z hakiem dźwignicy. Złączka CW łączy je z hakiem oczkowym HSW. Konkretne elementy zależą od wariantu w tabeli.
Zespół pozwala połączyć większy hak żurawia z mniejszym osprzętem bez dobierania całego zawiesia do gabarytu dużego haka. DOR jest określone dla konkretnego zestawu komponentów.
Wykonania obejmują haki pojedyncze DIN 15401 numer 32, 50 i 100. Pierwsza liczba w symbolu określa dobór do haka, druga — DOR zespołu; nie wolno utożsamiać numeru haka z nośnością.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

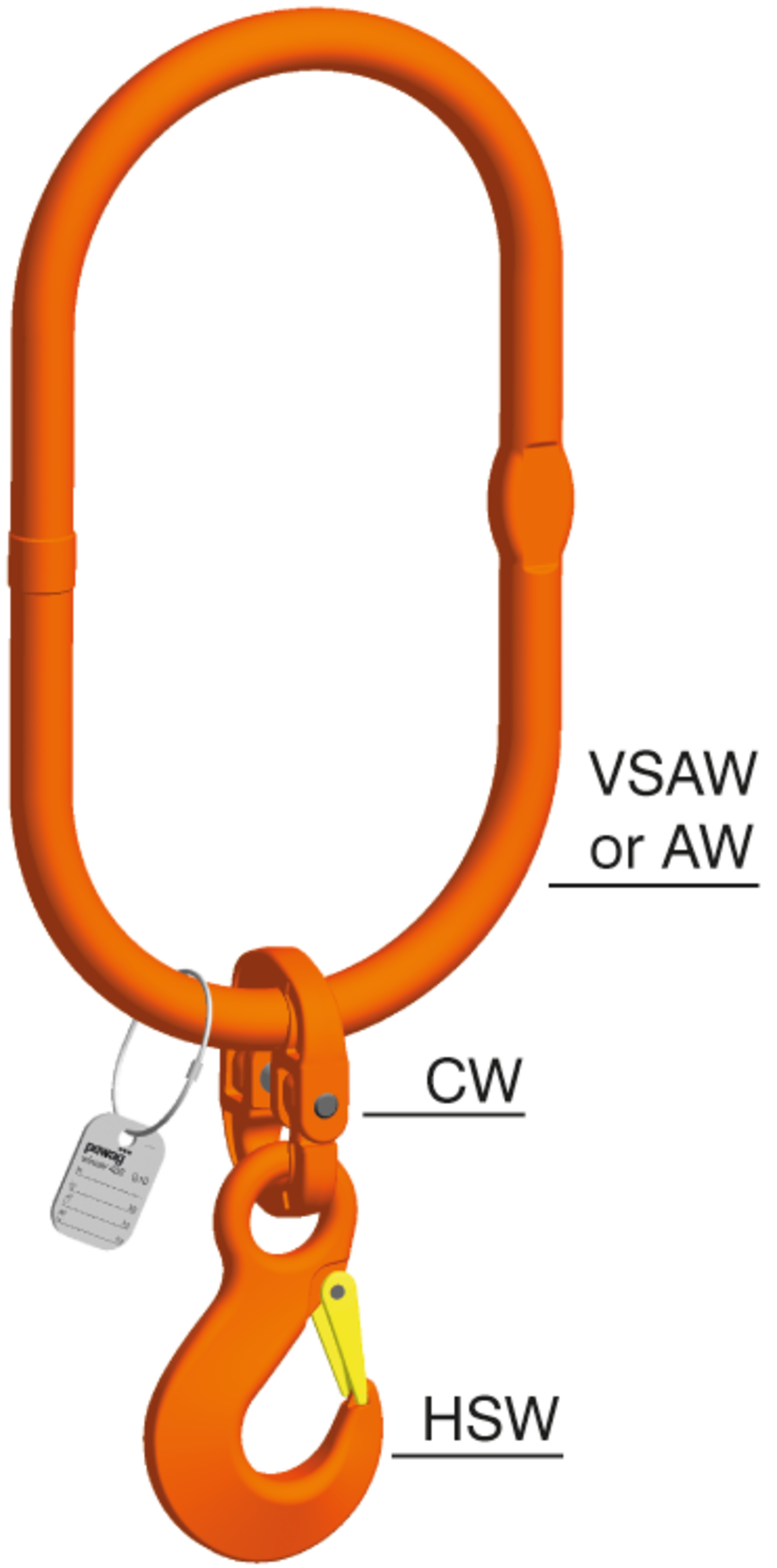

Schemat zespołu i tabela ÜW I
Dobierz wykonanie według nośności, geometrii połączenia i warunków pracy. DOR podajemy w tonach.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | Hak pojedynczy DIN 15401 nr | DOR [t] | Skład zespołu | Masa [kg/szt.] |
|---|---|---|---|---|
| ÜW 50/4 I VSAW-HSW Connex | 50 | 4 | VSAW 1-16/CW 16/HSW 10 | 12,54 |
| ÜW 50/6,7 I VSAW-HSW Connex | 50 | 6,7 | VSAW 1-16/CW 16/HSW 13 | 13,73 |
| ÜW 50/10 I VSAW-HSW Connex | 50 | 10 | VSAW 1-16/CW 16/HSW 16 | 15,05 |
| ÜW 50/16 I VSAW-HSW Connex | 50 | 16 | VSAW 1-22/CW 22/HSW 19/20 | 28,22 |
| ÜW 32/16 I AW-HSW Connex | 32 | 16 | AW 50/CW 26/HSW 19/20 | 28,86 |
| ÜW 50/19 I VSAW-HSW Connex | 50 | 19 | VSAW 1-22/CW 22/HSW 22 | 29,9 |
| ÜW 32/19 I AW-HSW Connex | 32 | 19 | AW 50/CW 26/HSW 22 | 30,54 |
| ÜW 32/26,5 I AW-HSW Connex | 32 | 26,5 | AW 50/CW 26/HSW 26 | 36,89 |
| ÜW 50/26,5 I VSAW-HSW Connex | 50 | 26,5 | VSAW 1-26/CW 26/HSW 26 | 41,89 |
| ÜW 100/26,5 I VSAW-HSW Connex | 100 | 26,5 | VSAW 1-32/320/CW 26/HSW 26 | 68,89 |
| ÜW 50/40 I AW-HSW Connex | 50 | 40 | AW 72/CW 32/HSW 32 | 80,76 |
| ÜW 100/40 I VSAW-HSW Connex | 100 | 40 | VSAW 1-32/320/CW 32/HSW 32 | 87,26 |
DOR w tonach, masa w kg/szt., wymiary w mm. Numery haków DIN 15401 i DIN 15402 oznaczają wielkość haka, nie udźwig. Źródło: karta producenta pewag ÜW I ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz zespół przejściowy ÜW I.
Prześlij parametry ładunku, wymiary współpracujących elementów i warunki pracy.
Dolny hak HSW
Sprawdź gardziel i miejsce oparcia osprzętu w haku. Zapadka musi działać swobodnie i nie może przenosić obciążenia.
Nośność kompletnego zespołu
Wybierz kompletny wariant z tabeli. Zmiana pojedynczego komponentu wymaga ponownego sprawdzenia nośności i zgodności układu.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Stosuj instrukcję właściwego zespołu i kompletnego układu podnoszenia. Producent podaje EN 818-4 z parametrami mechanicznymi G10. Katalog pewag winner G10, s. 70 ↗.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta ÜW I i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj ogniwa i połączenia pod kątem zużycia, pęknięć oraz odkształceń. Uszkodzony element wycofaj z użytkowania. CECHO pomaga dobrać właściwe wykonanie i zakres przeglądu.
Zobacz zakres serwisu CECHO →PYTANIA O ÜW I
Co sprawdzić przed doborem?
Kto produkuje zespół przejściowy ÜW I?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Do czego służy zespół przejściowy ÜW?
Do połączenia dużego haka dźwignicy z mniejszym osprzętem za pośrednictwem haka oczkowego HSW.
Czym różnią się wykonania I i II?
I jest przeznaczone do haka pojedynczego DIN 15401, a II do haka podwójnego DIN 15402. Różnią się konstrukcją górnego połączenia.
Czy numery 32, 50 i 100 oznaczają udźwig?
Nie. To numery wielkości haka według wskazanej normy DIN. DOR zespołu podajemy osobno w tonach.
Jakie informacje przesłać do wyceny?
Podaj model, wymagany DOR, średnicę oraz liczbę cięgien lub typ haka dźwignicy i warunki pracy.
