Zespół przejściowy do haka podwójnego pewag ÜW II
Producent: pewagDystrybucja i dobór: CECHO
PEWAG · KLASA 10
Zespół przejściowy pewag ÜW II łączy duży hak podwójny według DIN 15402 z mniejszym hakiem oczkowym HSW. Modułowa konstrukcja klasy 10 ułatwia dopasowanie istniejącej dźwignicy do osprzętu podnoszącego.
4–36 tDopuszczalne obciążenie robocze7 wykonań · szczegóły doboru w tabeli

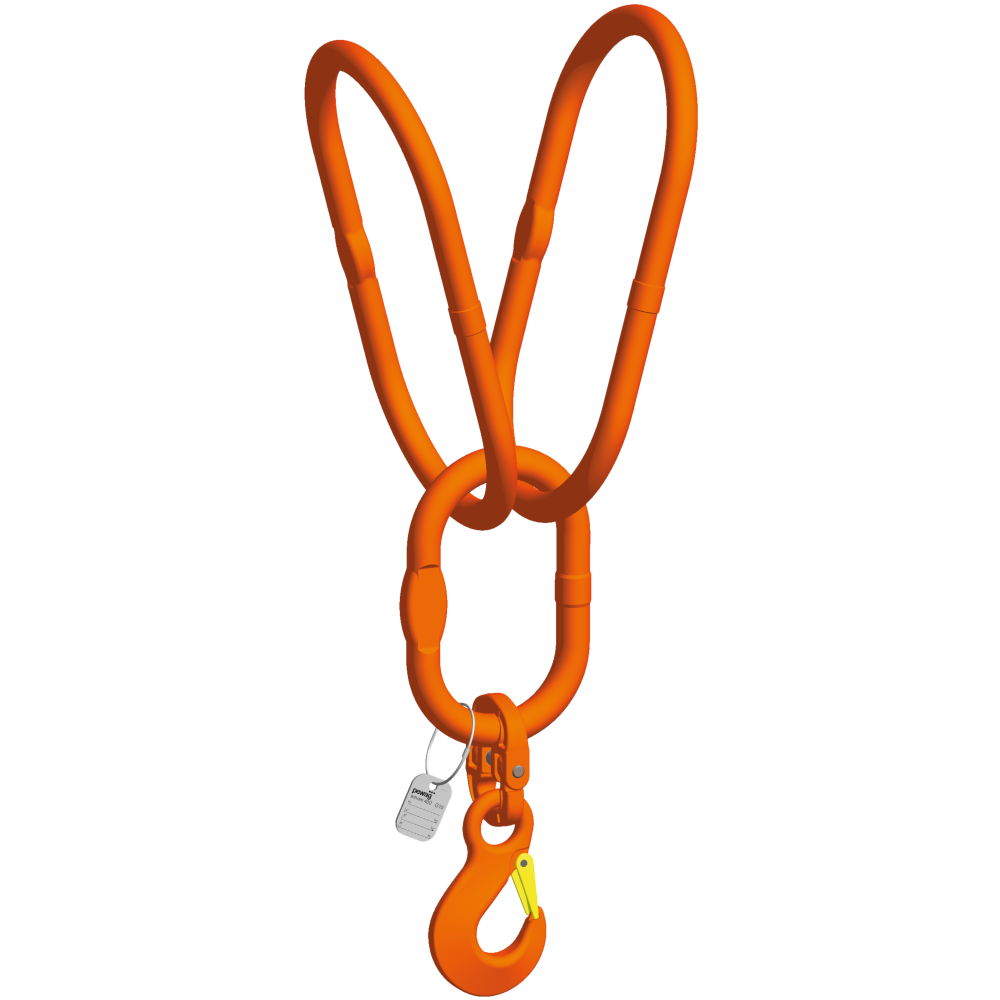

Oryginalne zdjęcie zespołu pewag. Wykonanie dobierz według tabeli.
Potrzebujesz doboru zespołu przejściowego ÜW II?
Podaj DOR, typ haka dźwignicy i sposób podnoszenia.
Zapytaj CECHO o ÜW II →Zadzwoń: +48 33 825 04 84- Opis produktu
Zespół przejściowy pewag ÜW II — najważniejsze informacje
PEWAG WINNERKlasa 10Osprzęt do podnoszenia
ZAKRES DOR4–36 tZależnie od wykonania
DOKUMENTACJAEN 818-4Parametry mechaniczne G10
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT DO PODNOSZENIA PEWAG
Przejście z dużego haka na mniejszy osprzęt.
Dwa górne zespoły VSAW współpracują z ramionami haka podwójnego. Połączenie przez ogniwo AW i złączkę CW prowadzi do jednego haka HSW, do którego dobiera się dalszy osprzęt.
Zespół pozwala połączyć większy hak żurawia z mniejszym osprzętem bez dobierania całego zawiesia do gabarytu dużego haka. DOR jest określone dla konkretnego zestawu komponentów.
W tabeli pokazano siedem wykonań ÜW 50 dostępnych w bieżącej karcie pewag. Numery DIN określają wielkość haka, a nie DOR. Maksymalny kąt odchylenia górnych VSAW wynosi 35° według katalogu producenta.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

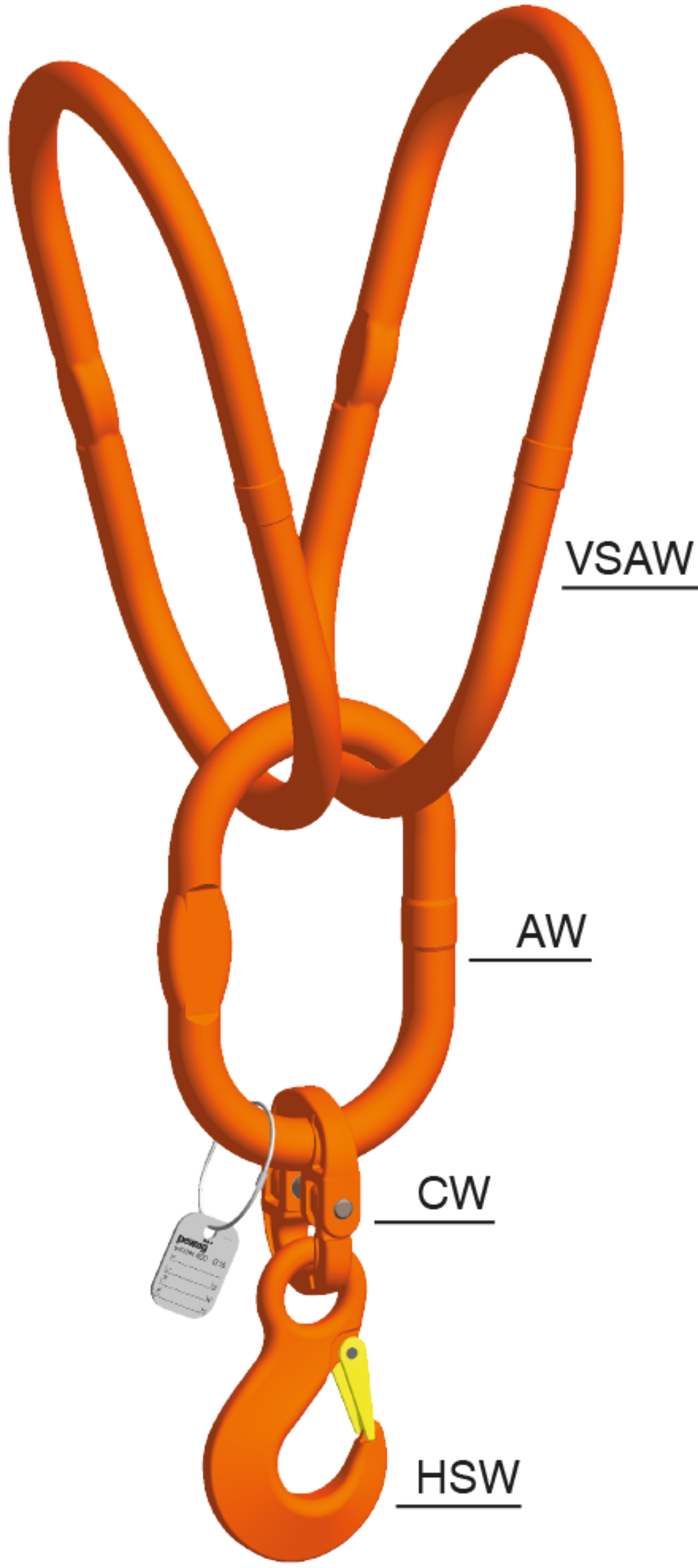

Schemat zespołu i tabela ÜW II
Dobierz wykonanie według nośności, geometrii połączenia i warunków pracy. DOR podajemy w tonach.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | Hak podwójny DIN 15402 nr | DOR [t] | Skład zespołu | Masa [kg/szt.] |
|---|---|---|---|---|
| ÜW 50/4 II VSAW-HSW Connex | 50 | 4 | 2 × VSAW 1-16 / AW 36 / CW 16 / HSW 10 | — |
| ÜW 50/6,7 II VSAW-HSW Connex | 50 | 6,7 | 2 × VSAW 1-16 / AW 36 / CW 16 / HSW 13 | 29,28 |
| ÜW 50/10 II VSAW-HSW Connex | 50 | 10 | 2 × VSAW 1-16 / AW 36 / CW 16 / HSW 16 | — |
| ÜW 50/16 II VSAW-HSW Connex | 50 | 16 | 2 × VSAW 1-16 / AW 36 / CW 19/20 / HSW 19/20 | — |
| ÜW 50/19 II VSAW-HSW Connex | 50 | 19 | 2 × VSAW 1-22 / AW 50 / CW 26 / HSW 22 | — |
| ÜW 50/26,5 II VSAW-HSW Connex | 50 | 26,5 | 2 × VSAW 1-22 / AW 50 / CW 26 / HSW 26 | — |
| ÜW 50/36 II VSAW-HSW Connex | 50 | 36 | 2 × VSAW 1-22 / AW 50 / CW 32 / HSW 32 | — |
DOR w tonach, masa w kg/szt., wymiary w mm. Numery haków DIN 15401 i DIN 15402 oznaczają wielkość haka, nie udźwig. DOR i skład uzupełniono z katalogu pewag, s. 71. Masę 29,28 kg potwierdza bieżąca karta; dla pozostałych wariantów masę potwierdzimy przy doborze. Źródło: karta producenta pewag ÜW II ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz zespół przejściowy ÜW II.
Prześlij parametry ładunku, wymiary współpracujących elementów i warunki pracy.
Dolny hak HSW
Sprawdź gardziel i miejsce oparcia osprzętu w haku. Zapadka musi działać swobodnie i nie może przenosić obciążenia.
Nośność kompletnego zespołu
Wybierz kompletny wariant z tabeli. Zmiana pojedynczego komponentu wymaga ponownego sprawdzenia nośności i zgodności układu.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Stosuj instrukcję właściwego zespołu i kompletnego układu podnoszenia. Producent podaje EN 818-4 z parametrami mechanicznymi G10. Katalog pewag winner G10, s. 71 ↗.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta ÜW II i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj ogniwa i połączenia pod kątem zużycia, pęknięć oraz odkształceń. Uszkodzony element wycofaj z użytkowania. CECHO pomaga dobrać właściwe wykonanie i zakres przeglądu.
Zobacz zakres serwisu CECHO →PYTANIA O ÜW II
Co sprawdzić przed doborem?
Kto produkuje zespół przejściowy ÜW II?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Do czego służy zespół przejściowy ÜW?
Do połączenia dużego haka dźwignicy z mniejszym osprzętem za pośrednictwem haka oczkowego HSW.
Czym różnią się wykonania I i II?
I jest przeznaczone do haka pojedynczego DIN 15401, a II do haka podwójnego DIN 15402. Różnią się konstrukcją górnego połączenia.
Czy numery 32, 50 i 100 oznaczają udźwig?
Nie. To numery wielkości haka według wskazanej normy DIN. DOR zespołu podajemy osobno w tonach.
Jakie informacje przesłać do wyceny?
Podaj model, wymagany DOR, średnicę oraz liczbę cięgien lub typ haka dźwignicy i warunki pracy.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz zespół przejściowy ÜW II z CECHO.
CECHO pomoże dobrać wykonanie pewag i sprawdzić zgodność z pozostałym osprzętem.
Wyślij zapytanie o ÜW II →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
