Zespół ogniw ze skracaniem pewag VSXK 4 G12 Plus
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER G12 PLUS · KLASA 12 PLUS
Zespół ogniw ze skracaniem pewag VSXK 4 G12 Plus do układów 3- i 4-cięgnowych. Cztery haki XK są połączone z ogniwem AS przez dwa ogniwa przejściowe B.
5–17,2 tDOR w zakresie 0–45°4 wykonania w tabeli producenta

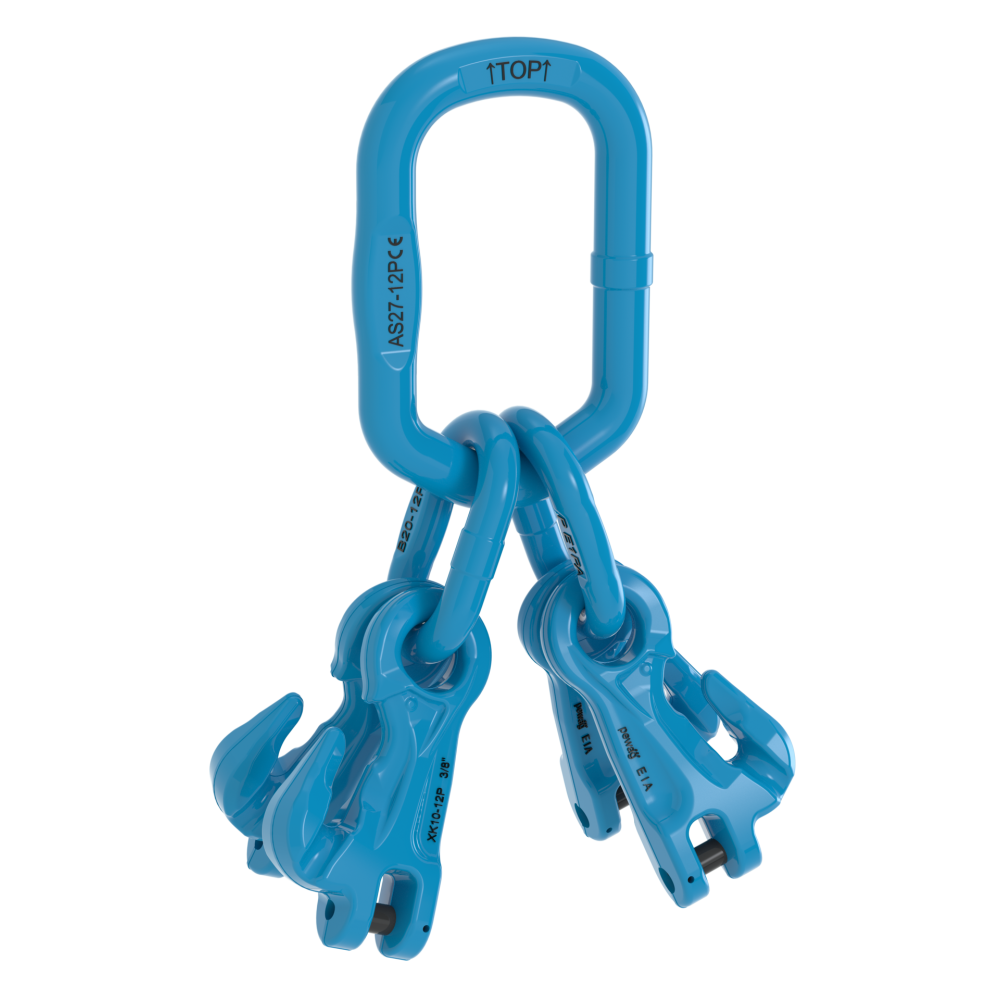

Zdjęcie przedstawia konstrukcję modelu. Rozmiar i DOR wybierz według tabeli.
Potrzebujesz doboru zespołu ogniw VSXK 4 G12 Plus?
Podaj liczbę cięgien, średnicę łańcucha i wymagany DOR.
Zapytaj CECHO o VSXK 4 G12 Plus →Zadzwoń: +48 33 825 04 84- Opis produktu
Zespół ogniw ze skracaniem pewag VSXK 4 G12 Plus — najważniejsze informacje
PEWAG WINNERKlasa 12 Plus3 lub 4 cięgna
ZAKRES DOR5–17,2 tW zakresie 0–45°
DOKUMENTACJAEN 1677-4 / -1Z parametrami G12 Plus
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT DO PODNOSZENIA G12 PLUS
Skracanie cięgien w układzie trzech lub czterech punktów.
VSXK 4 skupia połączenie z dźwignicą i funkcję skracania w jednym górnym zespole. Haki XK ustawiono przeciwstawnie, aby ułatwić dostęp do szczelin.
Zespół występuje w rozmiarach do łańcuchów 7, 8, 10 i 13 mm. DOR 5 / 6,7 / 11,35 / 17,2 t dotyczy zakresu 0–45°, natomiast 3,55 / 4,8 / 8,1 / 12,3 t zakresu 45–60° względem pionu.
Rodzina VSXK nie ma wahaczy wyrównujących AG. Obciążenie i dopuszczalną konfigurację należy określić według właściwej instrukcji, bez przenoszenia nośności zespołów VLSAG.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

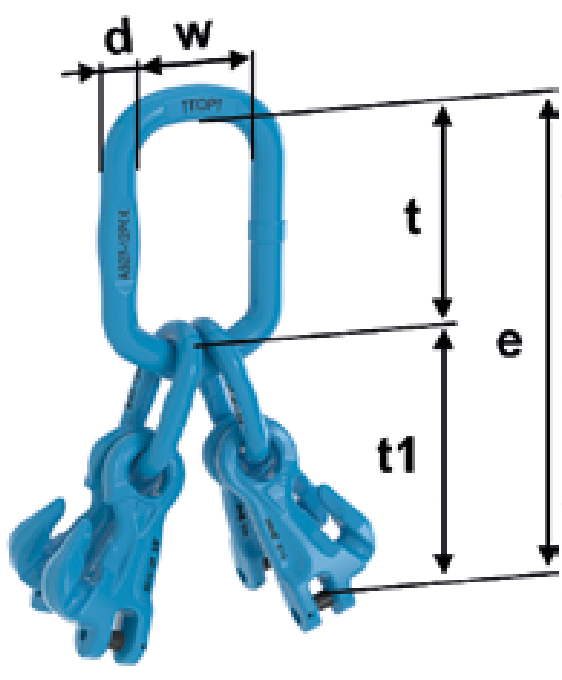

Rysunek wymiarowy i tabela VSXK 4 G12 Plus
Cztery wykonania do łańcuchów 7, 8, 10 i 13 mm. DOR podano w tonach; oddzielna tabela przedstawia skład oraz dobór do haka dźwignicy.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR 0–45° [t] | DOR 45–60° [t] | e [mm] | t [mm] | w [mm] | d [mm] | t1 [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| VSXK 4-7 G12 Plus | 5 | 3,55 | 312 | 130 | 75 | 19 | 182 | 4,5 |
| VSXK 4-8 G12 Plus | 6,7 | 4,8 | 328 | 147 | 84 | 23 | 181 | 5,1 |
| VSXK 4-10 G12 Plus | 11,35 | 8,1 | 385 | 168 | 93 | 27 | 217 | 9,6 |
| VSXK 4-13 G12 Plus | 17,2 | 12,3 | 500 | 190 | 110 | 33 | 310 | 19,4 |
DOR w tonach, wymiary w mm, masa w kg/szt. Kąty mierzone względem pionu. Numery DIN oznaczają wielkość haka dźwignicy. Źródło: karta producenta pewag VSXK 4 G12 Plus ↗.
| Typ | Skład zespołu | Maks. hak pojedynczy — DIN 15401 nr | Maks. hak podwójny — DIN 15402 nr | Łańcuch: 3/4 cięgna [mm] |
|---|---|---|---|---|
| VSXK 4-7 G12 Plus | AS 19 + 2 x B 16 + 4 x XK 7 | 5 | 6 | 7 |
| VSXK 4-8 G12 Plus | AS 23 + 2 x B 16 + 4 x XK 8 | 6 | 8 | 8 |
| VSXK 4-10 G12 Plus | AS 27 + 2 x B 20 + 4 x XK 10 | 8 | 10 | 10 |
| VSXK 4-13 G12 Plus | AS 33 + 2 x B 26 + 4 x XK 13 | 10 | 12 | 13 |
DOBÓR Z DYSTRYBUTOREM
Dobierz VSXK 4 G12 Plus do podnoszenia.
Pełne oznaczenie modelu, obciążenie i geometria połączenia są podstawą doboru.
Hak dźwignicy
Numery haków DIN 15401 i DIN 15402 zależą od rozmiaru zespołu. Porównaj również wymiary t i w oraz kształt siodła haka.
Skracanie i geometria
Ustal długości robocze i sposób osadzenia ogniw w hakach XK. Po skróceniu sprawdź kąt cięgien, swobodę połączeń i rozkład obciążenia. Nie zmieniaj szczelin przez szlifowanie.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Katalog pewag G12 Plus, s. 22, wskazuje EN 1677-4 i EN 1677-1 z modyfikacjami parametrów dla G12 Plus. Stosuj instrukcję komponentów i właściwą instrukcję układu podnoszenia.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta VSXK 4 G12 Plus i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj zużycie przekrojów, odkształcenia, stan połączeń i oznaczenia. Sprawdź szczeliny haków XK, połączenia z łańcuchem oraz zabezpieczenia przewidziane dla konkretnego modelu. Części dobieraj do pełnego symbolu i rozmiaru; nie stosuj przypadkowych sworzni.
Zobacz zakres serwisu CECHO →PYTANIA O VSXK 4 G12 Plus
Co sprawdzić przed doborem?
Kto produkuje zespół ogniw ze skracaniem VSXK 4 G12 Plus?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy VSXK 4 służy także do układu trzech cięgien?
Tak, tabela producenta obejmuje konfiguracje 3- i 4-cięgnowe.
Czy to układ z wyrównywaniem AG?
Nie. VSXK 4 zawiera ogniwa AS i B oraz haki XK. Zespoły z wahaczami mają odrębne oznaczenia i parametry.
Po co ogniwa B?
Łączą ogniwo główne z grupami haków XK zgodnie ze składem danego wykonania.
Jakie informacje przesłać do wyceny?
Prześlij oznaczenie zespołu, średnice i liczbę cięgien, DOR, kąt pracy oraz dane haka dźwignicy.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz zespół ogniw ze skracaniem VSXK 4 G12 Plus z CECHO.
CECHO pomoże dobrać właściwy zespół oraz zgodne połączenia systemu G12 Plus. Prześlij warunki pracy i wymiary haka dźwignicy.
Wyślij zapytanie o VSXK 4 G12 Plus →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
