Zespół ogniw ze skracaniem pewag VSXK 2 G12 Plus
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER G12 PLUS · KLASA 12 PLUS
Zespół ogniw ze skracaniem pewag VSXK 2 G12 Plus do dwóch cięgien. Dwa przeciwstawnie ustawione haki XK ułatwiają dostęp do szczelin skracających.
3,35–11,45 tDOR w zakresie 0–45°4 wykonania w tabeli producenta

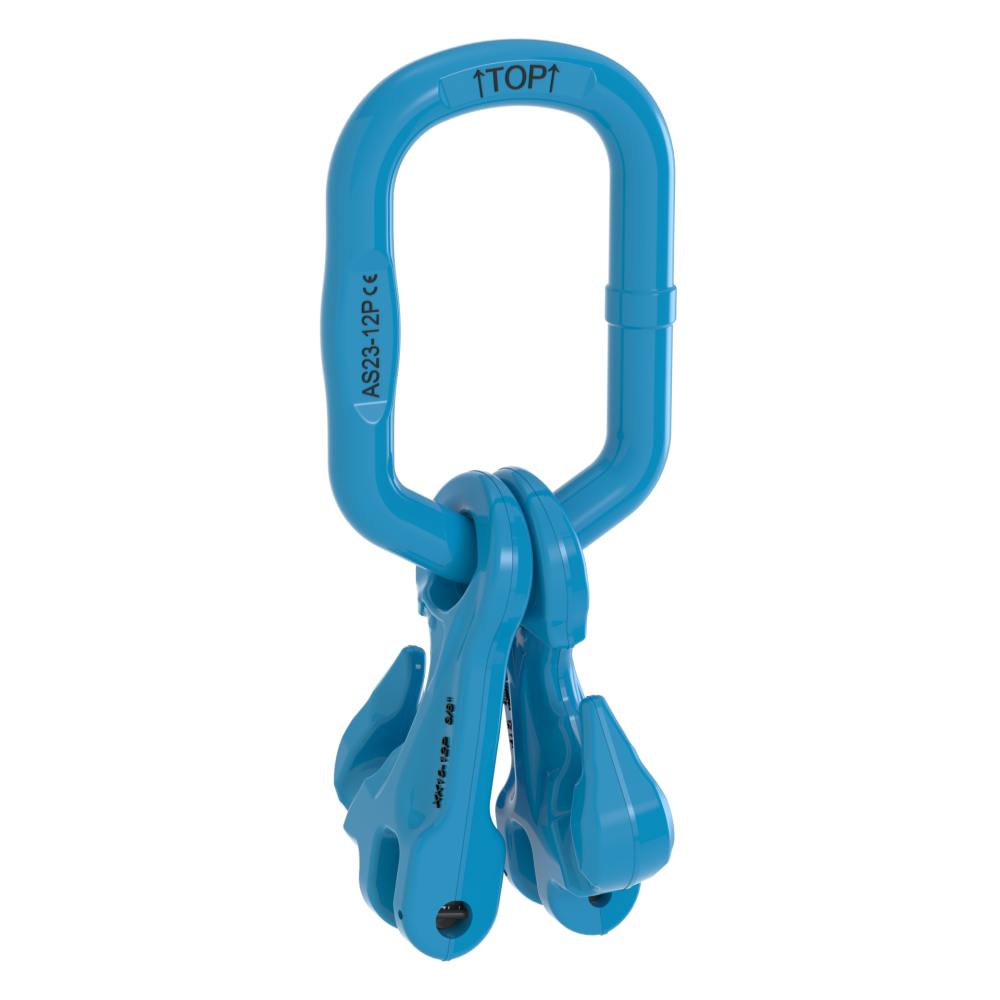

Zdjęcie przedstawia konstrukcję modelu. Rozmiar i DOR wybierz według tabeli.
Potrzebujesz doboru zespołu ogniw VSXK 2 G12 Plus?
Podaj liczbę cięgien, średnicę łańcucha i wymagany DOR.
Zapytaj CECHO o VSXK 2 G12 Plus →Zadzwoń: +48 33 825 04 84- Opis produktu
Zespół ogniw ze skracaniem pewag VSXK 2 G12 Plus — najważniejsze informacje
PEWAG WINNERKlasa 12 PlusDwa cięgna
ZAKRES DOR3,35–11,45 tW zakresie 0–45°
DOKUMENTACJAEN 1677-4 / -1Z parametrami G12 Plus
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT DO PODNOSZENIA G12 PLUS
Dwa cięgna z wygodnym dostępem do skracania.
VSXK 2 łączy jedno ogniwo AS z dwoma hakami skracającymi XK. Takie rozmieszczenie umożliwia regulację długości obu cięgien blisko górnego połączenia.
DOR w zakresie 0–45° wynosi 3,35 / 4,45 / 7,55 / 11,45 t, a przy 45–60° odpowiednio 2,36 / 3,2 / 5,4 / 8,2 t. Kąt mierzy się względem pionu.
W każdym rozmiarze należy sprawdzić prześwit AS i wymiary zespołu. VSXK 2-7 ma e=212 mm, a największy VSXK 2-13 e=338 mm. Dobór obejmuje także łańcuchy, zakończenia i punkty podnoszenia.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

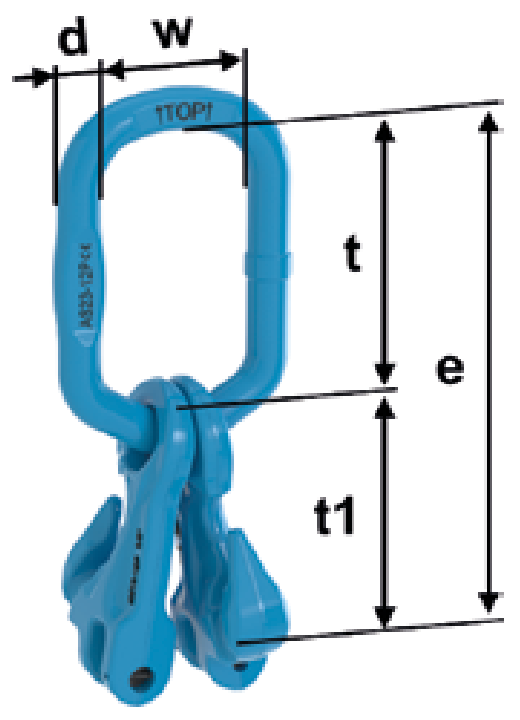

Rysunek wymiarowy i tabela VSXK 2 G12 Plus
Cztery wykonania do łańcuchów 7, 8, 10 i 13 mm. DOR podano w tonach; oddzielna tabela przedstawia skład oraz dobór do haka dźwignicy.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR 0–45° [t] | DOR 45–60° [t] | e [mm] | t [mm] | w [mm] | d [mm] | t1 [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| VSXK 2-7 G12 Plus | 3,35 | 2,36 | 212 | 100 | 56 | 16,5 | 112 | 2 |
| VSXK 2-8 G12 Plus | 4,45 | 3,2 | 241 | 130 | 75 | 19 | 111 | 2,3 |
| VSXK 2-10 G12 Plus | 7,55 | 5,4 | 279 | 147 | 84 | 23 | 132 | 4,5 |
| VSXK 2-13 G12 Plus | 11,45 | 8,2 | 338 | 168 | 93 | 27 | 170 | 8,1 |
DOR w tonach, wymiary w mm, masa w kg/szt. Kąty mierzone względem pionu. Brakujące na stronie numery haków uzupełniono z tabeli tego modelu w katalogu pewag. Źródło: karta producenta pewag VSXK 2 G12 Plus ↗.
| Typ | Skład zespołu | Maks. hak pojedynczy — DIN 15401 nr | Maks. hak podwójny — DIN 15402 nr | Łańcuch: 2 cięgna [mm] |
|---|---|---|---|---|
| VSXK 2-7 G12 Plus | AS 16 + 2 x XK 7 | 2,5 | 4 | 7 |
| VSXK 2-8 G12 Plus | AS 19 + 2 x XK 8 | 5 | 6 | 8 |
| VSXK 2-10 G12 Plus | AS 23 + 2 x XK 10 | 6 | 8 | 10 |
| VSXK 2-13 G12 Plus | AS 27 + 2 x XK 13 | 8 | 10 | 13 |
DOBÓR Z DYSTRYBUTOREM
Dobierz VSXK 2 G12 Plus do podnoszenia.
Pełne oznaczenie modelu, obciążenie i geometria połączenia są podstawą doboru.
Hak dźwignicy
Numery haków DIN 15401 i DIN 15402 zależą od rozmiaru zespołu. Porównaj również wymiary t i w oraz kształt siodła haka.
Skracanie i geometria
Ustal długości robocze i sposób osadzenia ogniw w hakach XK. Po skróceniu sprawdź kąt cięgien, swobodę połączeń i rozkład obciążenia. Nie zmieniaj szczelin przez szlifowanie.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Katalog pewag G12 Plus, s. 21, wskazuje EN 1677-4 i EN 1677-1 z modyfikacjami parametrów dla G12 Plus. Stosuj instrukcję komponentów i właściwą instrukcję układu podnoszenia.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta VSXK 2 G12 Plus i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj zużycie przekrojów, odkształcenia, stan połączeń i oznaczenia. Sprawdź szczeliny haków XK, połączenia z łańcuchem oraz zabezpieczenia przewidziane dla konkretnego modelu. Części dobieraj do pełnego symbolu i rozmiaru; nie stosuj przypadkowych sworzni.
Zobacz zakres serwisu CECHO →PYTANIA O VSXK 2 G12 Plus
Co sprawdzić przed doborem?
Kto produkuje zespół ogniw ze skracaniem VSXK 2 G12 Plus?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Jak ułożone są haki skracające?
Przeciwstawne ustawienie dwóch haków XK ułatwia dostęp do szczelin.
Czy DOR podano dla jednego cięgna?
Nie. Wartości w tabeli dotyczą przewidzianego układu dwucięgnowego przy wskazanym kącie.
Czym VSXK 2 różni się od VLSXK 2?
VSXK 2 korzysta z ogniwa AS. VLSXK 2 ma powiększone LS i dodatkowe ogniwa B do większych haków dźwignicy.
Jakie informacje przesłać do wyceny?
Prześlij oznaczenie zespołu, średnice i liczbę cięgien, DOR, kąt pracy oraz dane haka dźwignicy.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz zespół ogniw ze skracaniem VSXK 2 G12 Plus z CECHO.
CECHO pomoże dobrać właściwy zespół oraz zgodne połączenia systemu G12 Plus. Prześlij warunki pracy i wymiary haka dźwignicy.
Wyślij zapytanie o VSXK 2 G12 Plus →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
