Strona główna » Produkty » Akcesoria zawiesiowe » Klasa 12 Plus » Zespół ogniw ze skracaniem pewag VSXK 1 G12 Plus
Zespół ogniw ze skracaniem pewag VSXK 1 G12 Plus
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER G12 PLUS · KLASA 12 PLUS
Zespół ogniwa głównego ze skracaniem pewag VSXK 1 G12 Plus do jednego cięgna. Ogniwo AS i hak XK tworzą kompaktowy górny element z regulacją długości łańcucha.
2,36–8,2 tDOR zespołu przy 0°4 wykonania w tabeli producenta

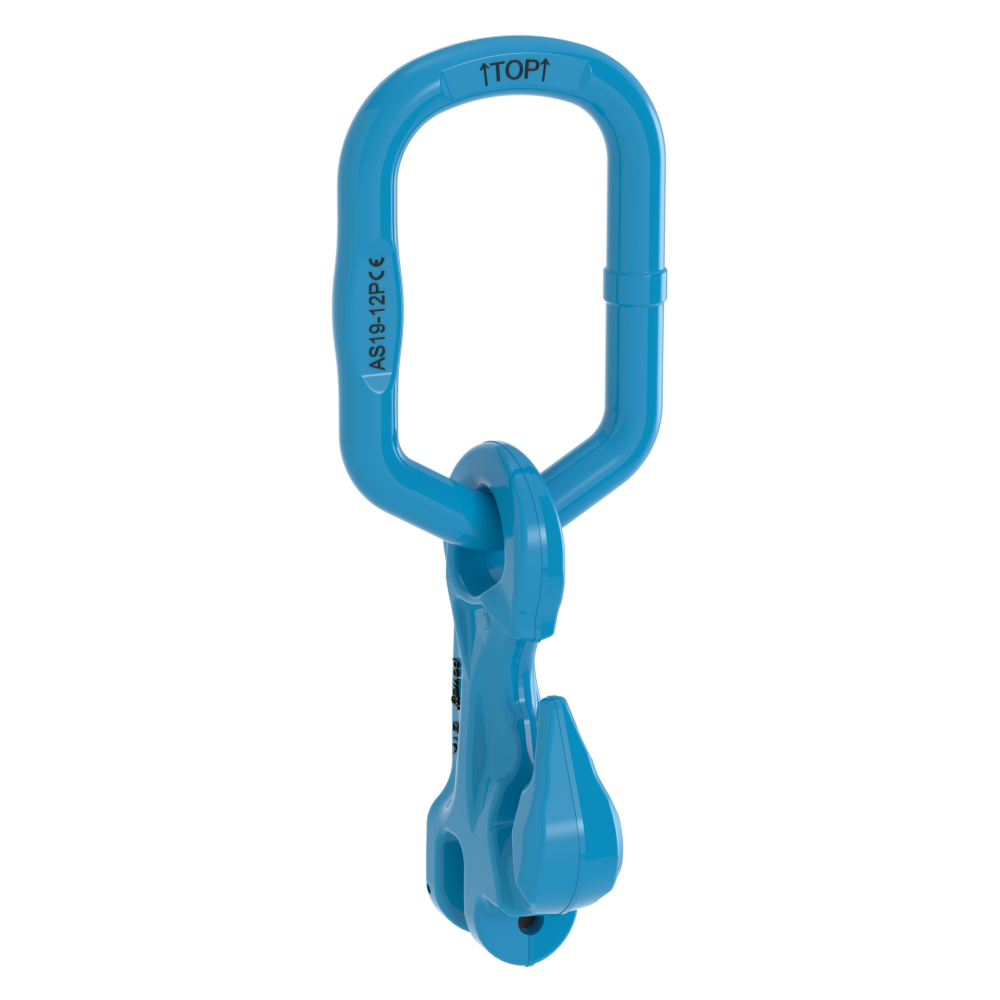

Zdjęcie przedstawia konstrukcję modelu. Rozmiar i DOR wybierz według tabeli.
Potrzebujesz doboru zespołu ogniw VSXK 1 G12 Plus?
Podaj liczbę cięgien, średnicę łańcucha i wymagany DOR.
Zapytaj CECHO o VSXK 1 G12 Plus →Zadzwoń: +48 33 825 04 84- Opis produktu
Zespół ogniw ze skracaniem pewag VSXK 1 G12 Plus — najważniejsze informacje
PEWAG WINNERKlasa 12 PlusJedno cięgno
ZAKRES DOR2,36–8,2 tObciążenie osiowe 0°
DOKUMENTACJAEN 1677-4 / -1Z parametrami G12 Plus
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT DO PODNOSZENIA G12 PLUS
Skracanie jednego cięgna przy ogniwie głównym.
VSXK 1 składa się z ogniwa AS oraz jednego haka skracającego XK. Łańcuch łączy się z zespołem poprzez system sprzęgający przewidziany przez pewag.
Cztery rozmiary 7, 8, 10 i 13 mają DOR 2,36 / 3,2 / 5,4 / 8,2 t. Choć pierwsze dwa wykonania używają AS 16 i mają tę samą masę, są wyposażone w różne haki XK i nie mają jednakowej nośności.
Skracanie przy ogniwie głównym ogranicza długość górnego zespołu. Wymiar e wynosi 212 / 211 / 262 / 317 mm i musi zostać uwzględniony przy ustalaniu długości roboczej układu.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

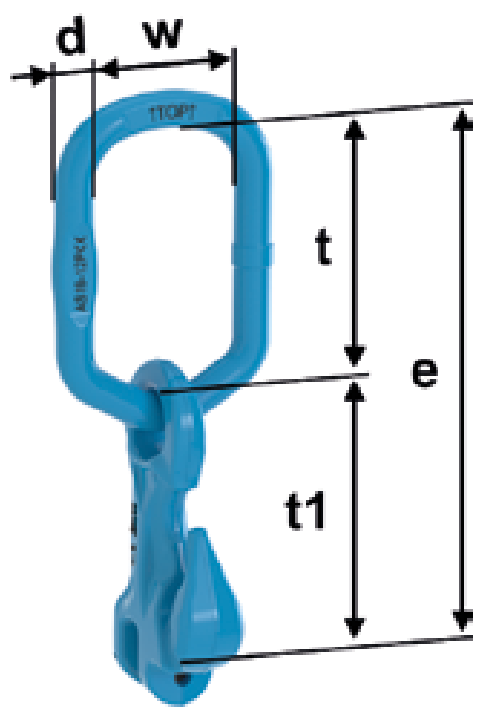

Rysunek wymiarowy i tabela VSXK 1 G12 Plus
Cztery wykonania do łańcuchów 7, 8, 10 i 13 mm. DOR podano w tonach; oddzielna tabela przedstawia skład oraz dobór do haka dźwignicy.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR 0° [t] | e [mm] | t [mm] | w [mm] | d [mm] | t1 [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|
| VSXK 1-7 G12 Plus | 2,36 | 212 | 100 | 56 | 16,5 | 112 | 1,3 |
| VSXK 1-8 G12 Plus | 3,2 | 211 | 100 | 56 | 16,5 | 111 | 1,3 |
| VSXK 1-10 G12 Plus | 5,4 | 262 | 130 | 75 | 19 | 132 | 2,4 |
| VSXK 1-13 G12 Plus | 8,2 | 317 | 147 | 84 | 23 | 170 | 4,4 |
DOR w tonach, wymiary w mm, masa w kg/szt. Obciążenie osiowe przy kącie 0°. Numery DIN oznaczają wielkość haka dźwignicy. Źródło: karta producenta pewag VSXK 1 G12 Plus ↗.
| Typ | Skład zespołu | Maks. hak pojedynczy — DIN 15401 nr | Maks. hak podwójny — DIN 15402 nr | Łańcuch: 1 cięgno [mm] |
|---|---|---|---|---|
| VSXK 1-7 G12 Plus | AS 16 + XK 7 | 2,5 | 4 | 7 |
| VSXK 1-8 G12 Plus | AS 16 + XK 8 | 2,5 | 4 | 8 |
| VSXK 1-10 G12 Plus | AS 19 + XK 10 | 5 | 6 | 10 |
| VSXK 1-13 G12 Plus | AS 23 + XK 13 | 6 | 8 | 13 |
DOBÓR Z DYSTRYBUTOREM
Dobierz VSXK 1 G12 Plus do podnoszenia.
Pełne oznaczenie modelu, obciążenie i geometria połączenia są podstawą doboru.
Hak dźwignicy
Numery haków DIN 15401 i DIN 15402 zależą od rozmiaru zespołu. Porównaj również wymiary t i w oraz kształt siodła haka.
Skracanie i geometria
Ustal długości robocze i sposób osadzenia ogniw w hakach XK. Po skróceniu sprawdź kąt cięgien, swobodę połączeń i rozkład obciążenia. Nie zmieniaj szczelin przez szlifowanie.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Katalog pewag G12 Plus, s. 20, wskazuje EN 1677-4 i EN 1677-1 z modyfikacjami parametrów dla G12 Plus. Stosuj instrukcję komponentów i właściwą instrukcję układu podnoszenia.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta VSXK 1 G12 Plus i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj zużycie przekrojów, odkształcenia, stan połączeń i oznaczenia. Sprawdź szczeliny haków XK, połączenia z łańcuchem oraz zabezpieczenia przewidziane dla konkretnego modelu. Części dobieraj do pełnego symbolu i rozmiaru; nie stosuj przypadkowych sworzni.
Zobacz zakres serwisu CECHO →PYTANIA O VSXK 1 G12 Plus
Co sprawdzić przed doborem?
Kto produkuje zespół ogniw ze skracaniem VSXK 1 G12 Plus?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy VSXK 1 umożliwia skracanie łańcucha?
Tak. Zintegrowany hak XK pozwala ustawić długość cięgna przez właściwe osadzenie ogniwa łańcucha w szczelinie.
Czy VSXK 1-7 i VSXK 1-8 są zamienne?
Nie należy ich traktować jako jednego wykonania. Mają odrębne haki XK i DOR.
Czy jest wersja do większego haka dźwignicy?
Tak, seria VLSXK 1 wykorzystuje powiększone ogniwo LS i ma własne wymiary.
Jakie informacje przesłać do wyceny?
Prześlij oznaczenie zespołu, średnice i liczbę cięgien, DOR, kąt pracy oraz dane haka dźwignicy.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz zespół ogniw ze skracaniem VSXK 1 G12 Plus z CECHO.
CECHO pomoże dobrać właściwy zespół oraz zgodne połączenia systemu G12 Plus. Prześlij warunki pracy i wymiary haka dźwignicy.
Wyślij zapytanie o VSXK 1 G12 Plus →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
