Strona główna » Produkty » Akcesoria zawiesiowe » Klasa 12 Plus » Zespół ogniw z wyrównywaniem obciążenia pewag VLSAG 4 G12 Plus
Zespół ogniw z wyrównywaniem obciążenia pewag VLSAG 4 G12 Plus
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER G12 PLUS · KLASA 12 PLUS
Powiększony zespół ogniw pewag VLSAG 4 G12 Plus z dwoma wahaczami AG do wyrównywania obciążenia czterech cięgien. Trzy rozmiary do łańcuchów 7/8, 10 i 13 mm.
8,95–22,5 tDOR w zakresie 0–45°3 wykonania w tabeli producenta

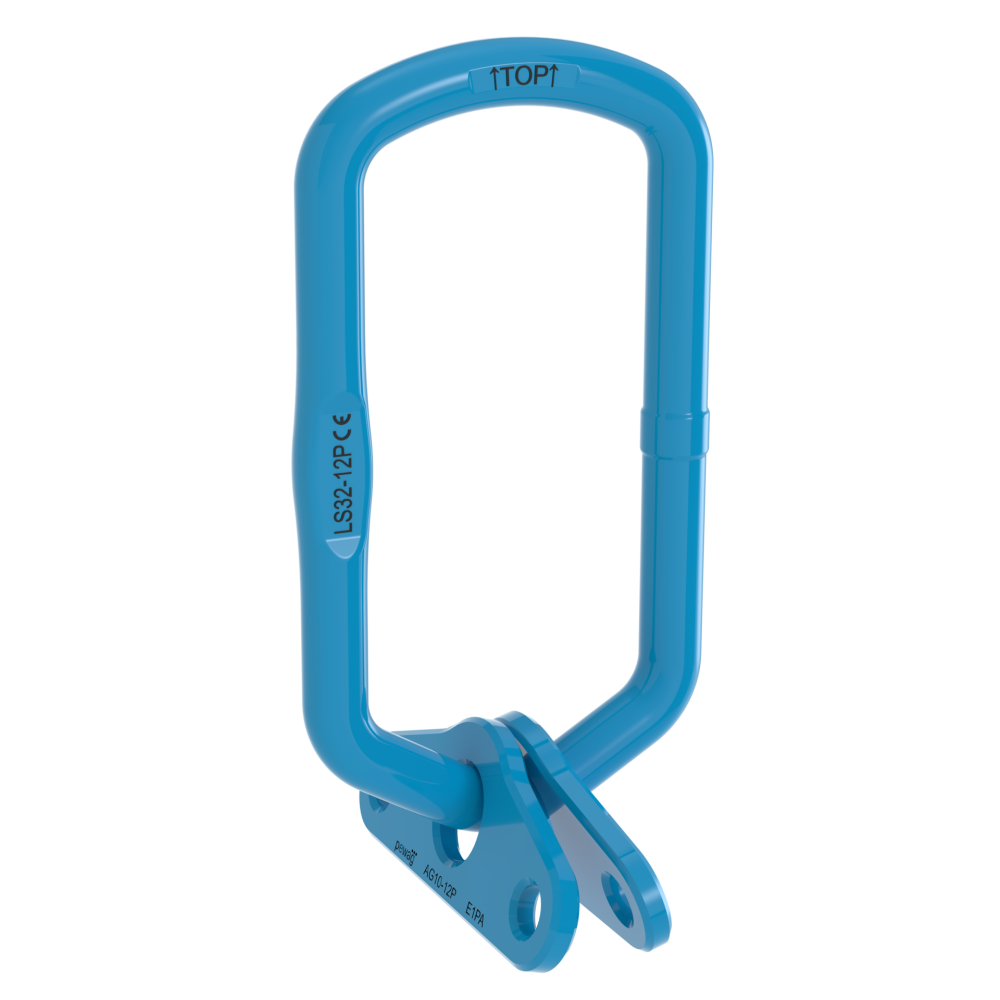

Fotografia przedstawia konstrukcję modelu. Rozmiar i konfigurację dobierz według tabeli.
Potrzebujesz doboru zespołu ogniw VLSAG 4 G12 Plus?
Podaj liczbę i średnicę cięgien, DOR oraz wymiary haka dźwignicy.
Zapytaj CECHO o VLSAG 4 G12 Plus →Zadzwoń: +48 33 825 04 84- Opis produktu
Zespół ogniw głównych pewag VLSAG 4 G12 Plus — najważniejsze informacje
PEWAG WINNERKlasa 12 PlusWyrównywanie obciążenia
ZAKRES DOR8,95–22,5 tW zakresie 0–45°
DOKUMENTACJAEN 1677-4 / -1Z parametrami G12 Plus
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT DO PODNOSZENIA G12 PLUS
Cztery cięgna z układem wyrównującym obciążenie.
VLSAG 4 zawiera jedno powiększone ogniwo LS i dwa wspawane wahacze wyrównujące AG. Konstrukcja jest przeznaczona do zastosowań wymagających równomiernego rozdziału obciążenia pomiędzy cztery cięgna.
DOR zespołu wynosi 8,95 / 15,1 / 22,5 t przy kącie 0–45° oraz 6,4 / 10,8 / 16,4 t przy kącie 45–60°. Kąt jest mierzony względem pionu. Wartości wymagają właściwego doboru całego układu oraz swobodnej pracy wahaczy.
Katalog pokazuje oznaczenie AG na tabliczce układu. Tabeli VLSAG nie wolno przenosić na zwykły zespół bez wyrównywania obciążenia ani na inny sposób połączenia cięgien.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

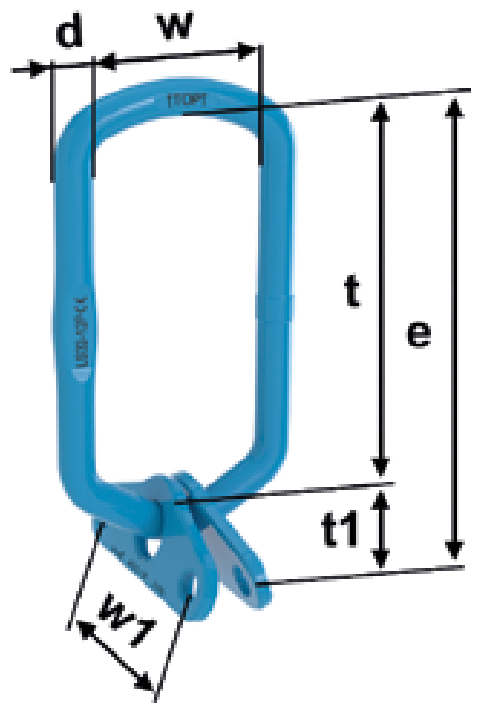

Rysunek wymiarowy i tabela VLSAG 4 G12 Plus
Aktualne dane 3 wykonań według pewag. Pierwsza tabela łączy DOR i wymiary; druga podaje skład oraz dobór do haka i łańcuchów.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR 0–45° [t] | DOR 45–60° [t] | e [mm] | t [mm] | w [mm] | d [mm] | t1 [mm] | w1 [mm] | Masa katalogowa [kg] |
|---|---|---|---|---|---|---|---|---|---|
| VLSAG 4-7/8 G12 Plus | 8,95 | 6,4 | 385 | 340 | 155 | 27 | 45 | 160 | 6,4 |
| VLSAG 4-10 G12 Plus | 15,1 | 10,8 | 394 | 340 | 155 | 33 | 54 | 180 | 9,3 |
| VLSAG 4-13 G12 Plus | 22,5 | 16,4 | 412 | 340 | 155 | 38 | 72 | 230 | 14,4 |
DOR w tonach; wymiary i średnice łańcuchów w mm. Masa katalogowa według aktualnej karty pewag. Kąty mierzone względem pionu. Źródło: karta producenta pewag VLSAG 4 G12 Plus ↗.
| Typ | Skład zespołu | Maks. hak pojedynczy — DIN 15401 nr | Maks. hak podwójny — DIN 15402 nr | Łańcuch: 4 cięgna [mm] |
|---|---|---|---|---|
| VLSAG 4-7/8 G12 Plus | LS 26 + 2 x AG 7/8 | 25 | 32 | 7 / 8 |
| VLSAG 4-10 G12 Plus | LS 32 + 2 x AG 10 | 25 | 32 | 10 |
| VLSAG 4-13 G12 Plus | LS 36 + 2 x AG 13 | 25 | 32 | 13 |
DOBÓR Z DYSTRYBUTOREM
Dobierz VLSAG 4 G12 Plus do układu podnoszenia.
Pełne oznaczenie modelu, obciążenie i geometria połączenia są podstawą doboru.
Kąt i obciążenie
Podaj masę ładunku i maksymalny kąt względem pionu. Stosuj odpowiednią kolumnę DOR; 22,5 t dotyczy największego modelu w zakresie 0–45°.
Geometria połączeń
Sprawdź wymiary e, t, w oraz przestrzeń dla wahaczy AG. Producent przewiduje hak pojedynczy do nr 25 DIN 15401 albo podwójny do nr 32 DIN 15402.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Katalog pewag G12 Plus, s. 28, wskazuje EN 1677-4 i EN 1677-1 z modyfikacjami parametrów dla G12 Plus. Stosuj instrukcję komponentów oraz instrukcję właściwego układu podnoszenia. Oznaczenia i konfigurację sprawdź przed użyciem.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta VLSAG 4 G12 Plus i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj odkształcenia, zużycie, stan połączeń i czytelność oznaczeń. Sprawdź również swobodny ruch wahaczy AG i zgodność tabliczki z konfiguracją. Nie modyfikuj elementów przez szlifowanie, podgrzewanie ani spawanie naprawcze.
Zobacz zakres serwisu CECHO →PYTANIA O VLSAG 4 G12 Plus
Co sprawdzić przed doborem?
Kto produkuje zespół ogniw głównych VLSAG 4 G12 Plus?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Do czego służą wahacze AG?
Pomagają równomiernie rozdzielić obciążenie między cztery cięgna w przewidzianej konfiguracji.
Czy VLSAG 4 i VLSAG 2×2 są tym samym zestawem?
Nie. VLSAG 4 ma jedno ogniwo główne, natomiast zestaw 2×2 obejmuje dwa zespoły używane razem.
Czy można przyjąć DOR zwykłego VLS 2/4?
Nie. Każda rodzina ma własne dane i konstrukcję. Dobór opiera się na tabeli właściwego modelu.
Jakie informacje przesłać do wyceny?
Prześlij symbol zespołu, średnice i liczbę cięgien, wymagany DOR, maksymalny kąt pracy oraz dane haka dźwignicy.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz zespół ogniw głównych VLSAG 4 G12 Plus z CECHO.
Prześlij konfigurację i warunki pracy. CECHO pomoże dobrać ogniwa, połączenia i zgodne elementy systemu pewag G12 Plus.
Wyślij zapytanie o VLSAG 4 G12 Plus →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
