Strona główna » Produkty » Akcesoria zawiesiowe » Klasa 12 Plus » Zespół ogniw głównych pewag VS G12 Plus
Zespół ogniw głównych pewag VS G12 Plus
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER G12 PLUS · KLASA 12 PLUS

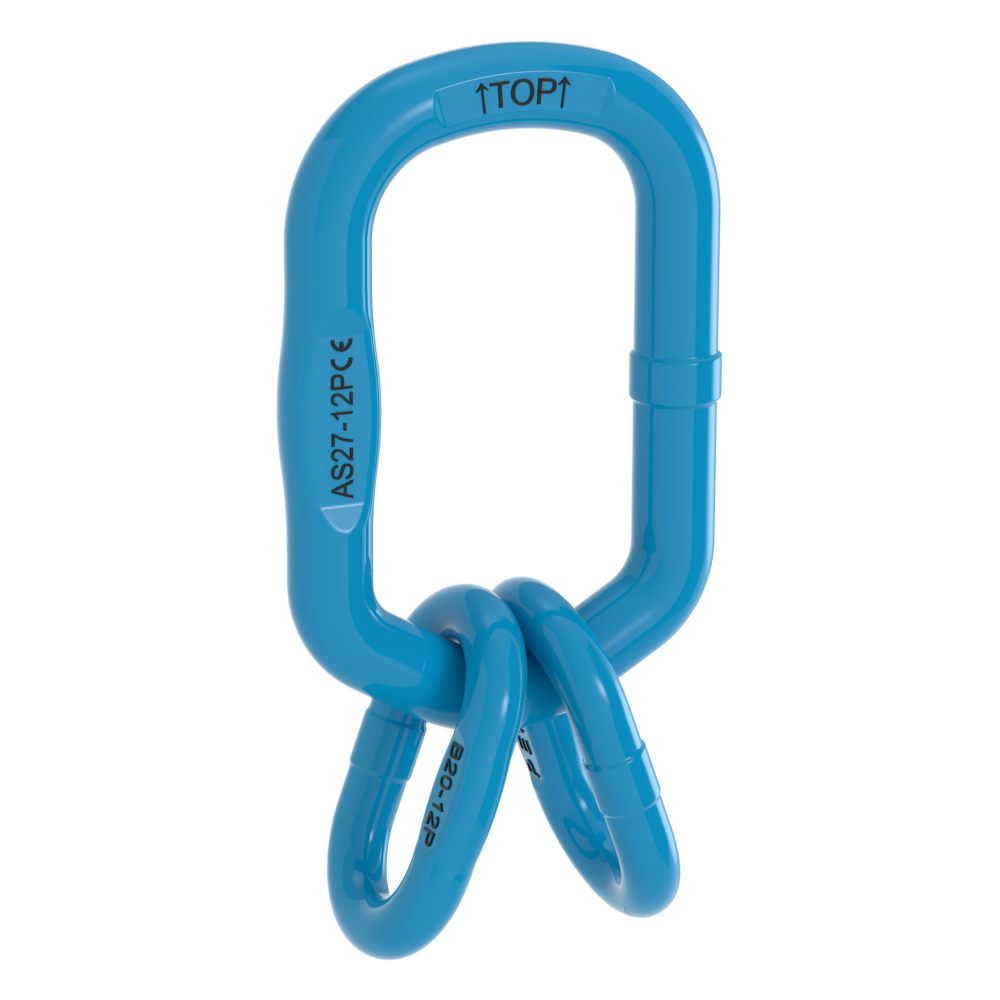

Zespół ogniw głównych pewag VS G12 Plus do układów 3- i 4-cięgnowych. Ogniwo AS z dwoma ogniwami przejściowymi B zapewnia połączenie z hakiem dźwignicy.
5–17,2 tDOR w zakresie 0–45°4 wykonania w tabeli producenta
Zdjęcie przedstawia konstrukcję modelu. Rozmiar i DOR wybierz według tabeli.
Potrzebujesz doboru zespołu ogniw VS G12 Plus?
Podaj liczbę cięgien, średnicę łańcucha i wymagany DOR.
Zapytaj CECHO o VS G12 Plus →Zadzwoń: +48 33 825 04 84- Opis produktu
Zespół ogniw głównych pewag VS G12 Plus — najważniejsze informacje
PEWAG WINNERKlasa 12 Plus3 lub 4 cięgna
ZAKRES DOR5–17,2 tW zakresie 0–45°
DOKUMENTACJAEN 1677-4Z parametrami G12 Plus
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT DO PODNOSZENIA G12 PLUS
Ogniwa zbiorcze do trzech i czterech cięgien.
VS łączy profilowane ogniwo AS z dwoma ogniwami przejściowymi B. Cztery wykonania są przeznaczone odpowiednio do łańcuchów 7, 8, 10 i 13 mm.
Kształt ogniwa głównego i oznaczenie ↑TOP↑ pomagają prawidłowo założyć zespół na hak. Przy nachyleniu 0–45° łączniki leżą w dolnej części ogniwa; przy 45–60° przesuwają się na powierzchnie zewnętrzne.
W każdym rozmiarze zmieniają się prześwit ogniwa, masa i dopuszczalny numer haka dźwignicy. Nie należy przenosić wymiarów powiększonego VLS na serię VS.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

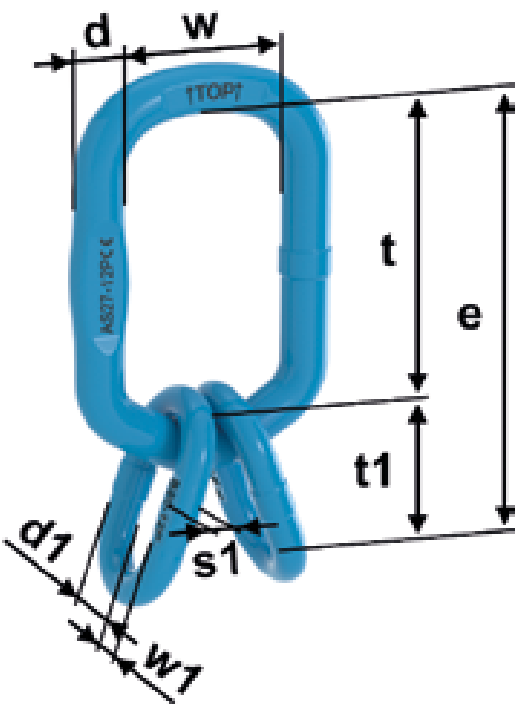

Rysunek wymiarowy i tabela VS G12 Plus
Cztery wykonania do łańcuchów 7, 8, 10 i 13 mm. DOR podano w tonach; oddzielna tabela przedstawia skład oraz dobór do haka dźwignicy.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR 0–45° [t] | DOR 45–60° [t] | e [mm] | t [mm] | w [mm] | d [mm] | t1 [mm] | w1 [mm] | d1 [mm] | s1 [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VS 4-7 G12 Plus | 5 | 3,55 | 200 | 130 | 75 | 19 | 70 | 34 | 16,5 | 14 | 1,7 |
| VS 4-8 G12 Plus | 6,7 | 4,8 | 217 | 147 | 84 | 23 | 70 | 34 | 16,5 | 14 | 2,3 |
| VS 4-10 G12 Plus | 11,35 | 8,1 | 253 | 168 | 93 | 27 | 85 | 40 | 19,5 | 16 | 3,8 |
| VS 4-13 G12 Plus | 17,2 | 12,3 | 330 | 190 | 110 | 33 | 140 | 65 | 27 | 20 | 8 |
DOR w tonach, wymiary w mm, masa w kg/szt. Kąty mierzone względem pionu. Źródło: karta producenta pewag VS G12 Plus ↗.
| Typ | Skład zespołu | Maks. hak pojedynczy — DIN 15401 nr | Maks. hak podwójny — DIN 15402 nr | Łańcuch: 3/4 cięgna [mm] |
|---|---|---|---|---|
| VS 4-7 G12 Plus | AS 19 + 2 x B 16 | 5 | 6 | 7 |
| VS 4-8 G12 Plus | AS 23 + 2 x B 16 | 6 | 8 | 8 |
| VS 4-10 G12 Plus | AS 27 + 2 x B 20 | 8 | 10 | 10 |
| VS 4-13 G12 Plus | AS 33 + 2 x B 26 | 10 | 12 | 13 |
DOBÓR Z DYSTRYBUTOREM
Dobierz VS G12 Plus do podnoszenia.
Pełne oznaczenie modelu, obciążenie i geometria połączenia są podstawą doboru.
Hak dźwignicy
Numery haków DIN 15401 i DIN 15402 zależą od rozmiaru zespołu. Porównaj również wymiary t i w oraz kształt siodła haka.
Geometria i obciążenie
Ustal maksymalny kąt względem pionu oraz rozkład obciążenia. Zastosuj właściwą kolumnę DOR i zachowaj swobodę ruchu ogniw przejściowych.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Katalog pewag G12 Plus, s. 17, wskazuje EN 1677-4 z modyfikacjami parametrów dla G12 Plus. Stosuj instrukcję komponentów i właściwą instrukcję układu podnoszenia.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta VS G12 Plus i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj zużycie przekrojów, odkształcenia, stan połączeń i oznaczenia. Sprawdź również oba ogniwa przejściowe B i prawidłową orientację ↑TOP↑. Części dobieraj do pełnego symbolu i rozmiaru; nie stosuj przypadkowych sworzni.
Zobacz zakres serwisu CECHO →PYTANIA O VS G12 Plus
Co sprawdzić przed doborem?
Kto produkuje zespół ogniw głównych VS G12 Plus?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Do ilu cięgien przeznaczony jest VS?
Producent przewiduje VS do układów 3- i 4-cięgnowych z rozmiarami łańcucha podanymi w tabeli.
Czym VS różni się od VLS?
VS wykorzystuje ogniwo AS. VLS ma powiększone ogniwo LS do większego haka dźwignicy; jego wymiary i masy są inne.
Czy VS zawiera haki skracające?
Nie. Wersje ze zintegrowanym skracaniem mają oznaczenie VSXK.
Jakie informacje przesłać do wyceny?
Prześlij oznaczenie zespołu, średnice i liczbę cięgien, DOR, kąt pracy oraz dane haka dźwignicy.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz zespół ogniw głównych VS G12 Plus z CECHO.
CECHO pomoże dobrać właściwy zespół oraz zgodne połączenia systemu G12 Plus. Prześlij warunki pracy i wymiary haka dźwignicy.
Wyślij zapytanie o VS G12 Plus →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
