Strona główna » Produkty » Zawiesia łańcuchowe » Zawiesie łańcuchowe nierdzewne do pomp zanurzeniowych PCWI
Nowość

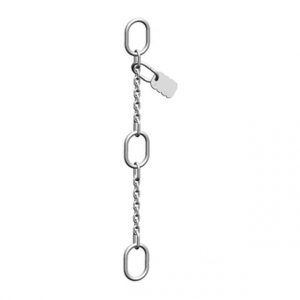

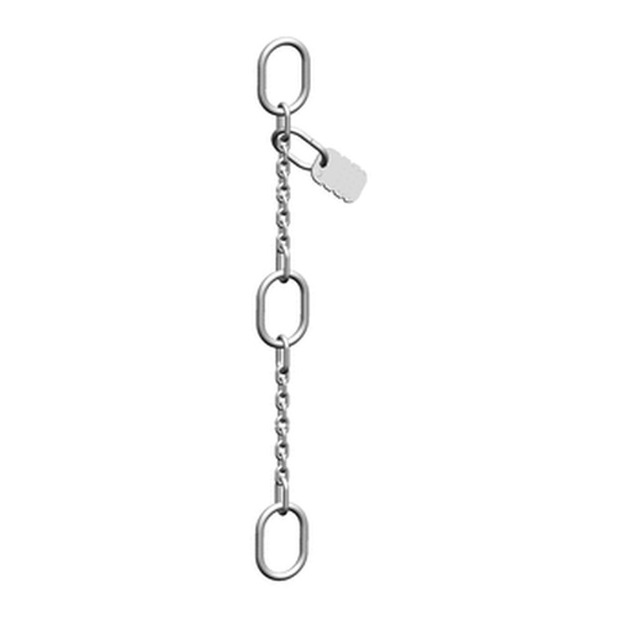

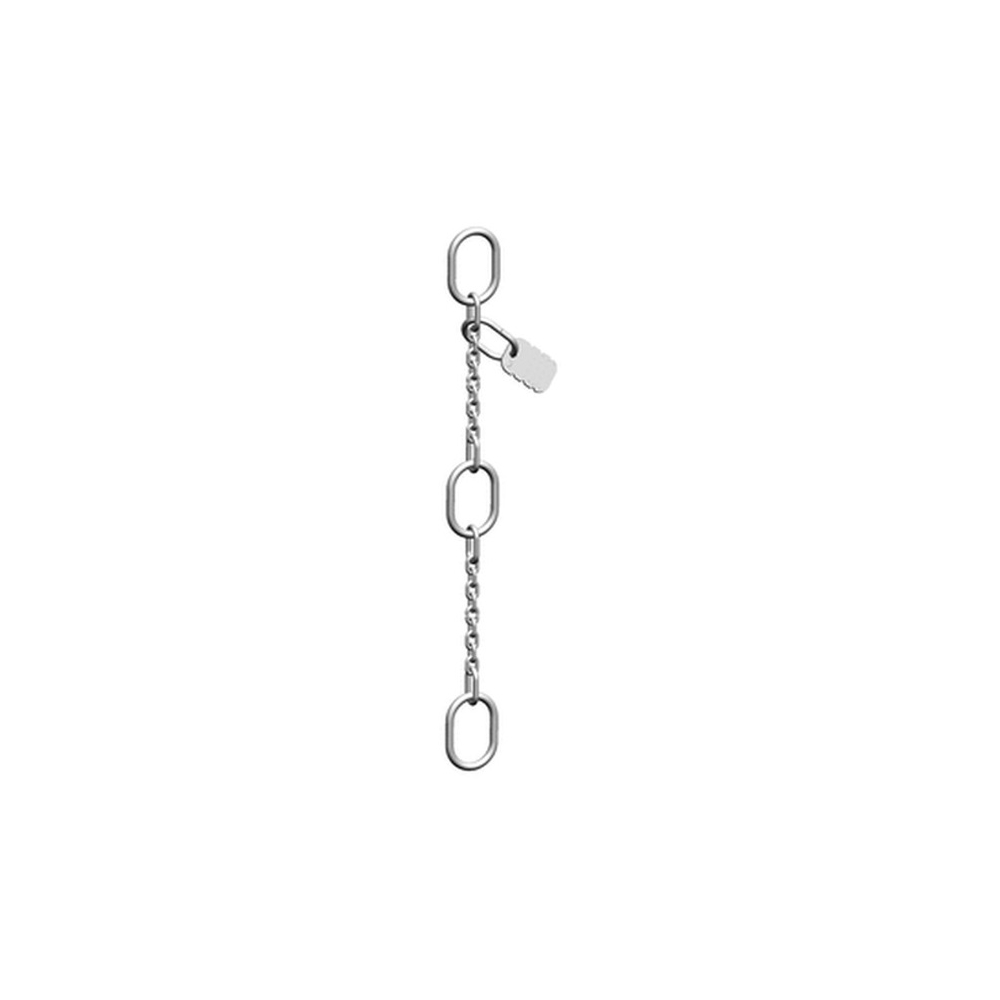

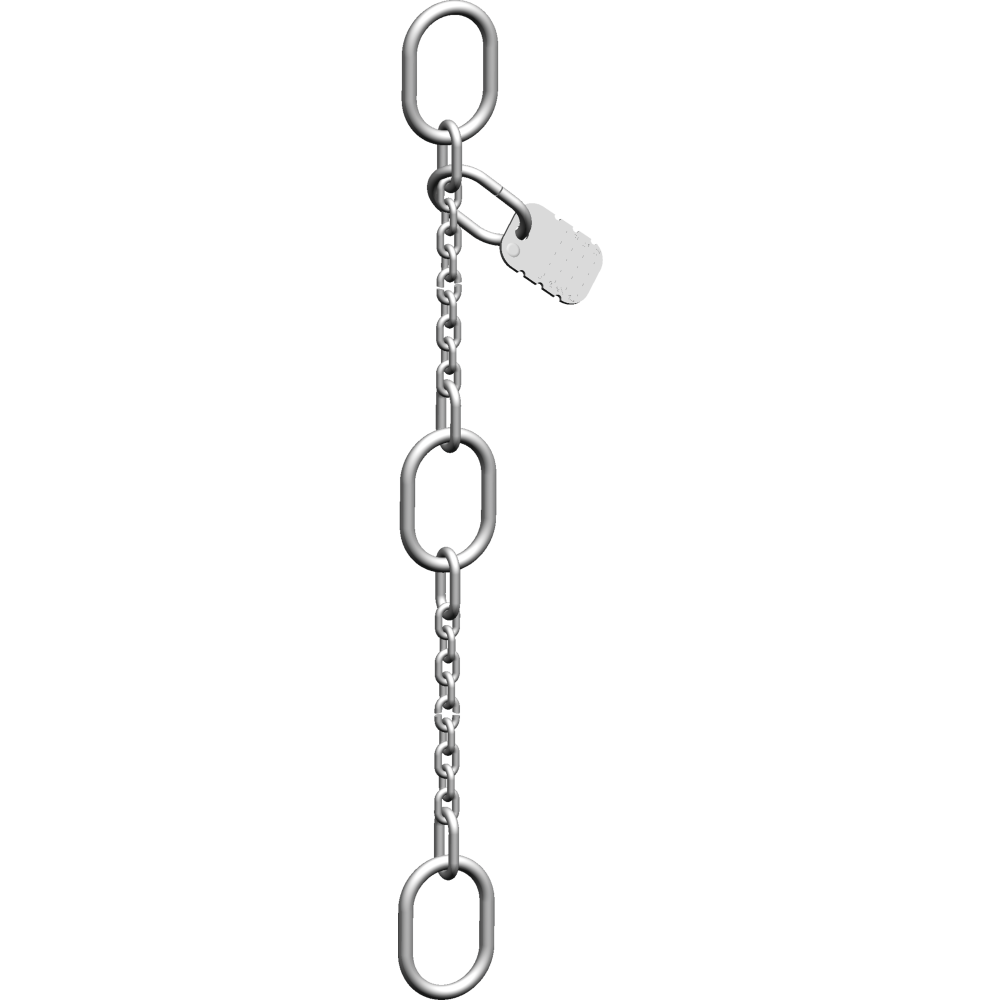

Zawiesie łańcuchowe nierdzewne do pomp zanurzeniowych PCWI
PCWI · do pompDOR i długość według wykonania
Dobór do pompy i warunków pracy

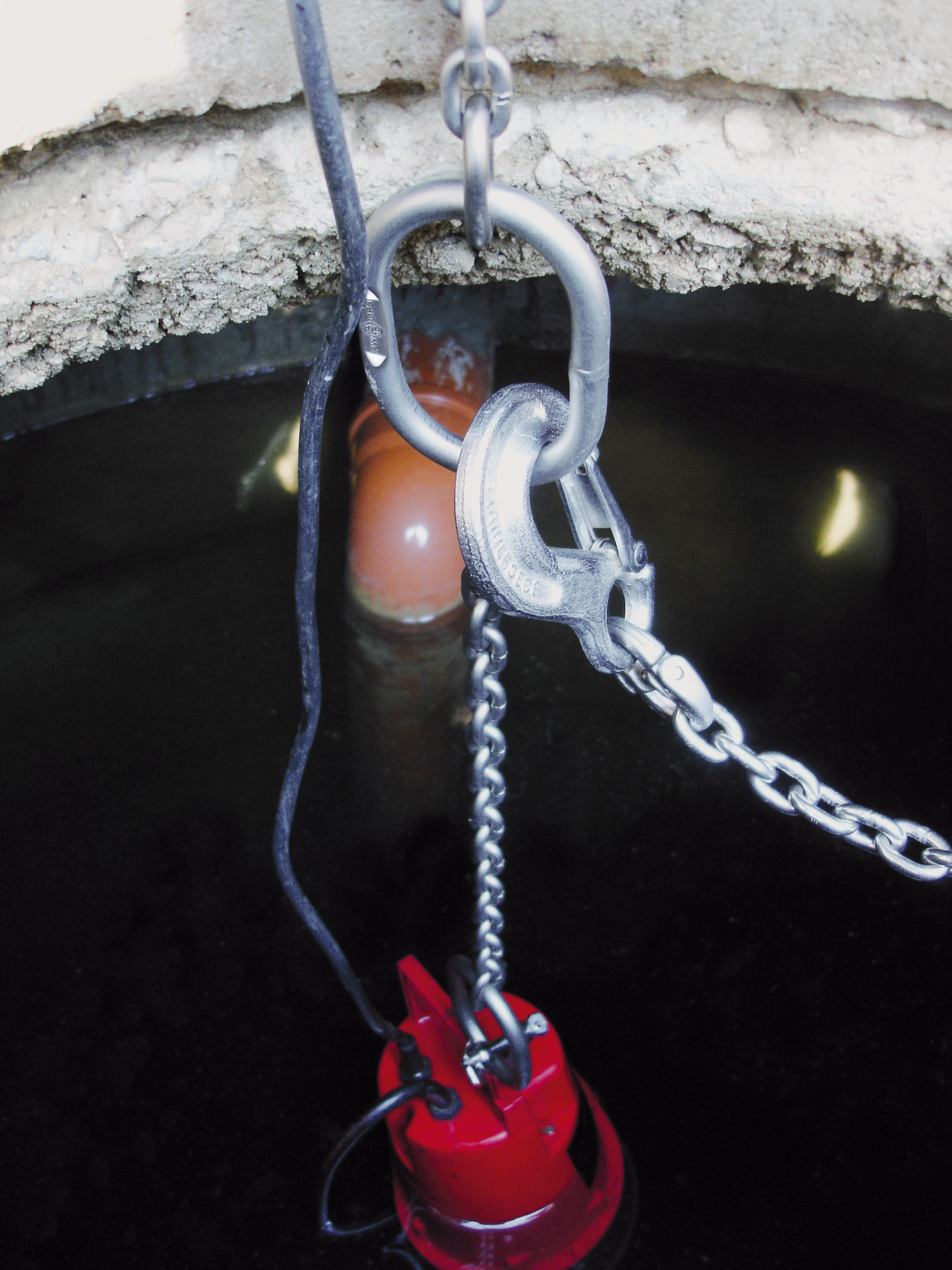

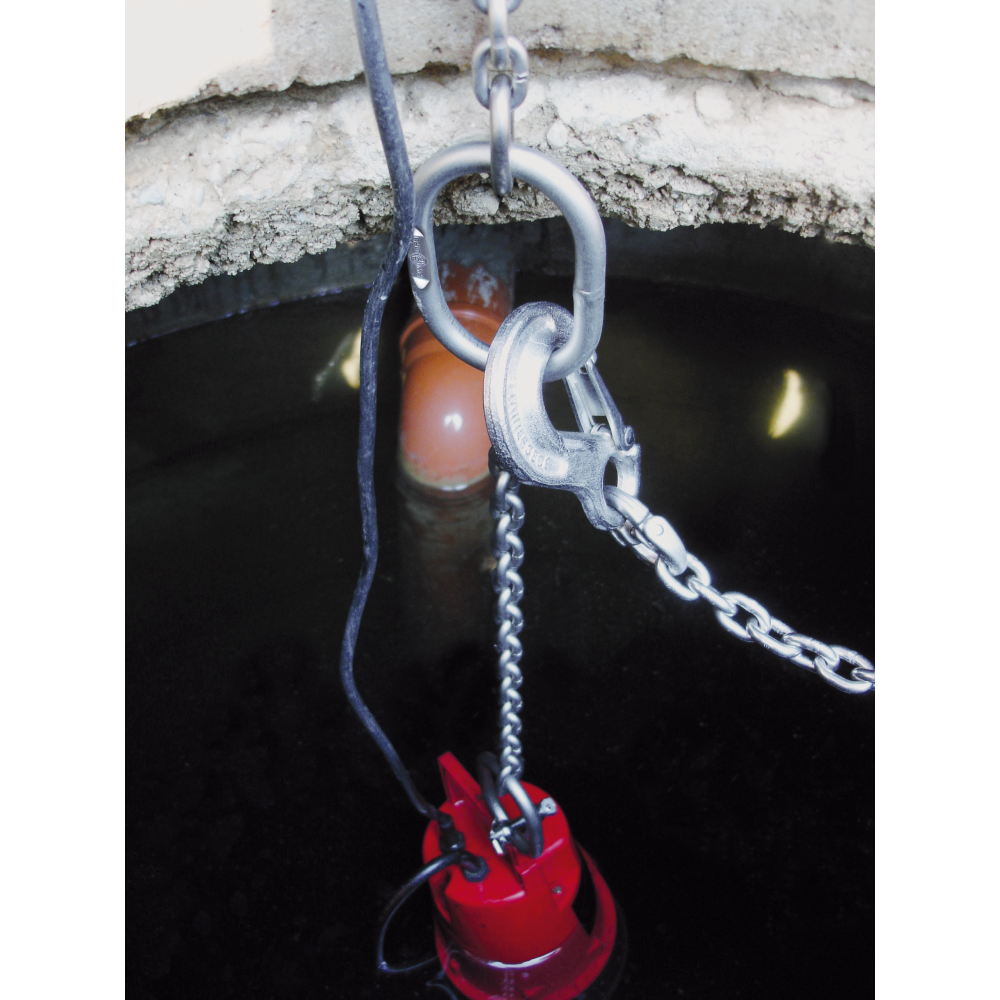

Nierdzewne zawiesie PCWI jest przeznaczone do obsługi pomp zanurzeniowych w przepompowniach, oczyszczalniach i stacjach uzdatniania wody. Układ sekcji pozwala dobrać długość do instalacji i zaplanowanego sposobu wyciągania urządzenia.
Dobierzmy zawiesie do Twojej instalacji.
Zapytaj o dobór i wycenę ↗+48 33 825 04 84biuro@cecho.plPrześlij model i masę pompy, głębokość instalacji oraz warunki pracy. Przygotujemy propozycję wykonania i ofertę.
- Opis produktu
DOR ZESTAWU320–5000 kgWedług układu w tabeli
KLASA I BUDOWAKlasa 6PCWI · do pomp · stal nierdzewna
DŁUGOŚĆ ROBOCZADo uzgodnieniaSekcje według instalacji
DOBÓR OSZPRĘTUWłaściwe połączeniaOryginalne schematy poniżej
DOR oznacza dopuszczalne obciążenie robocze całego zawiesia. Ostateczny dobór potwierdzają jego oznakowanie i instrukcja, układ podwieszenia oraz warunki pracy.
KONFIGURACJA DLA ZAKŁADU
Podnoszenie pomp. Sekcje dobrane do instalacji.
Nierdzewne zawiesie PCWI jest przeznaczone do obsługi pomp zanurzeniowych w przepompowniach, oczyszczalniach i stacjach uzdatniania wody. Układ sekcji pozwala dobrać długość do instalacji i zaplanowanego sposobu wyciągania urządzenia.
DOBÓR DO ZADANIA
Co ustalamy przed przygotowaniem zawiesia?
Długość i zakończenia
Określ L, wymiary haka urządzenia oraz zaczepów ładunku. Wskaż, czy potrzebna jest regulacja długości.
Warunki w zakładzie
Wskaż temperaturę, krawędzie, wilgoć, chemikalia i częstotliwość pracy. Uwzględnimy wymagania dokumentacyjne.
Kiedy rozważyć tę konfigurację?
Przed doborem podaj model i masę pompy, głębokość instalacji, wymiary zaczepu, skład medium i temperaturę. Długotrwałe zanurzenie wymaga oceny kompatybilności materiału ze środowiskiem.
DANE TECHNICZNE
DOR i sposób podwieszenia
Wybierz wiersz rozmiaru łańcucha i kolumnę odpowiadającą rzeczywistemu układowi.
OBCIĄŻENIE ROBOCZENa telefonie przesuń tabelę w bok →

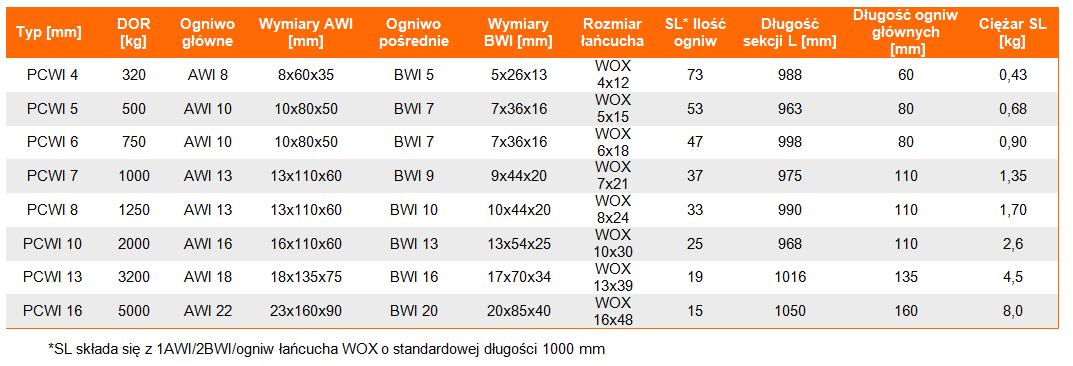

| Typ | DOR [kg] | Ogniwo główne | Wymiary AWI [mm] | Ogniwo pośrednie | Wymiary BWI [mm] | Łańcuch | Ogniwa w SL [szt.] | Długość sekcji L [mm] | Długość ogniwa głównego [mm] | Masa SL [kg] |
|---|---|---|---|---|---|---|---|---|---|---|
| PCWI 4 | 320 | AWI 8 | 8 × 60 × 35 | BWI 5 | 5 × 26 × 13 | WOX 4 × 12 | 73 | 988 | 60 | 0,43 |
| PCWI 5 | 500 | AWI 10 | 10 × 80 × 50 | BWI 7 | 7 × 36 × 16 | WOX 5 × 15 | 53 | 963 | 80 | 0,68 |
| PCWI 6 | 750 | AWI 10 | 10 × 80 × 50 | BWI 7 | 7 × 36 × 16 | WOX 6 × 18 | 47 | 998 | 80 | 0,90 |
| PCWI 7 | 1 000 | AWI 13 | 13 × 110 × 60 | BWI 9 | 9 × 44 × 20 | WOX 7 × 21 | 37 | 975 | 110 | 1,35 |
| PCWI 8 | 1 250 | AWI 13 | 13 × 110 × 60 | BWI 10 | 10 × 44 × 20 | WOX 8 × 24 | 33 | 990 | 110 | 1,70 |
| PCWI 10 | 2 000 | AWI 16 | 16 × 110 × 60 | BWI 13 | 13 × 54 × 25 | WOX 10 × 30 | 25 | 968 | 110 | 2,6 |
| PCWI 13 | 3 200 | AWI 18 | 18 × 135 × 75 | BWI 16 | 17 × 70 × 34 | WOX 13 × 39 | 19 | 1 016 | 135 | 4,5 |
| PCWI 16 | 5 000 | AWI 22 | 23 × 160 × 90 | BWI 20 | 20 × 85 × 40 | WOX 16 × 48 | 15 | 1 050 | 160 | 8,0 |
SL obejmuje 1 ogniwo AWI, 2 ogniwa BWI i odcinek łańcucha WOX dla standardowej sekcji około 1 000 mm. Szczegółowe długości sekcji L podano w tabeli. Wymiary odnoszą się do wskazanej konfiguracji, nie do dowolnego zamiennego osprzętu.
Nie dobieraj PCWI z tabeli standardowego zawiesia nierdzewnego. Obowiązują poniższe DOR i budowa sekcji. Siła próby fabrycznej 2,5 × DOR nie jest dopuszczalnym obciążeniem użytkowym.
Tabela nie określa nośności dla dowolnych innych układów pracy. Uwzględnij redukcję DOR w warunkach szczególnych.
MateriałStal nierdzewna WOX
Współczynnik bezpieczeństwa4:1
WykonaniePCWI · do pomp
IdentyfikacjaTabliczka i dokumenty
Współczynnik bezpieczeństwa nie jest zapasem do wykorzystania przy podnoszeniu i nie uprawnia do przekraczania DOR.
ORYGINALNA DOKUMENTACJA GRAFICZNA

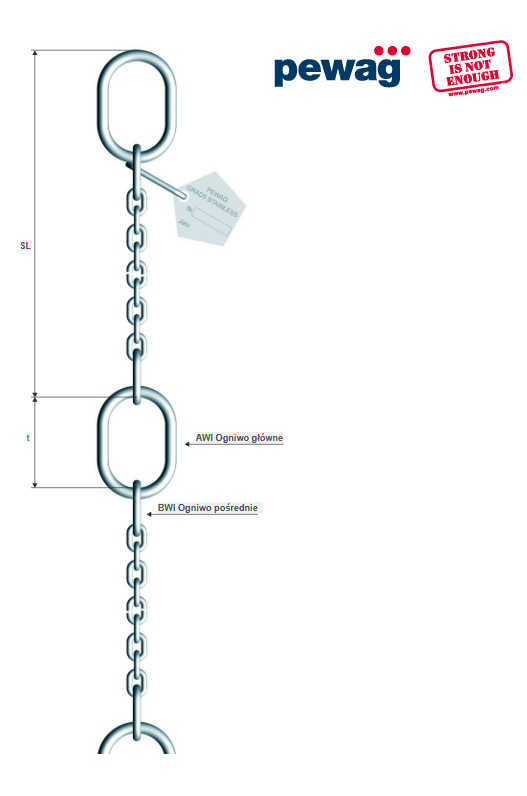

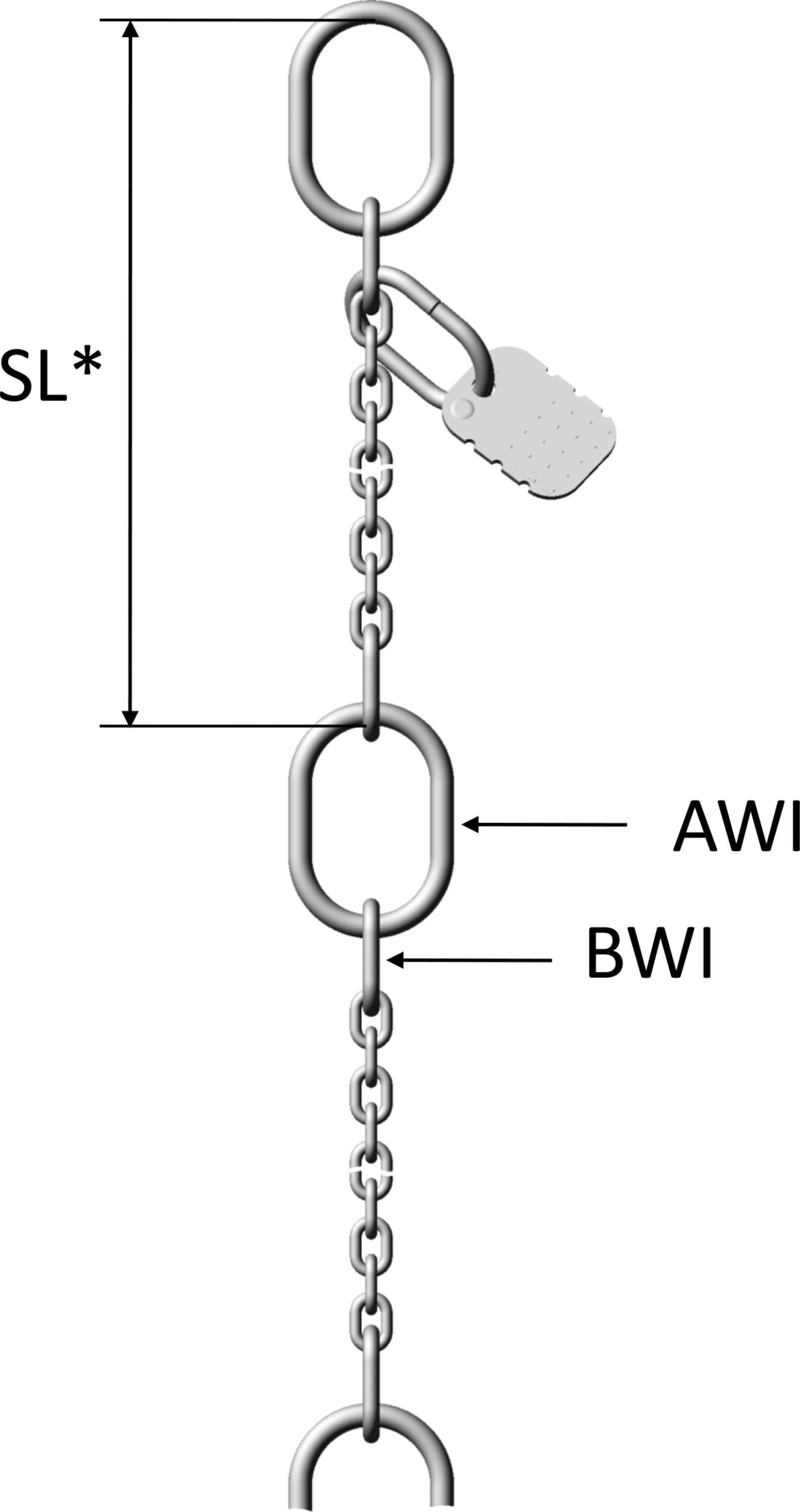

Budowa sekcji PCWI
Poniżej zachowano oryginalny rysunek konstrukcji. Kliknij, aby powiększyć.
Łańcuch WOX i nierdzewne komponenty klasy 6. W rodzinie stosowane są materiały 1.4571 (AISI 316Ti), 1.4404 (AISI 316L) oraz 1.4462 (AISI 318LN). Gatunek każdego elementu i jego odporność należy potwierdzić dla konkretnego medium, stężenia i temperatury. Określenie „nierdzewne” nie oznacza odporności na wszystkie chemikalia.
Długość roboczą L określ według punktów nośnych i oznaczeń rysunku, a nie samego odcinka łańcucha. Jeżeli wymieniasz dotychczasowe zawiesie, prześlij zdjęcie tabliczki oraz pomiar kompletnego zestawu.
Wykonanie PCWI jest fabrycznie sprawdzane siłą 2,5 × DOR. Obciążenie użytkowe pozostaje ograniczone DOR z oznakowania i tabeli właściwego modelu.
WARUNKI EKSPLOATACJI
Temperatura, krawędzie i rozkład obciążenia
Temperatura i medium: dobór indywidualny
Podaj rodzaj medium, jego stężenie, temperaturę i czas kontaktu. Nie stosuj do nierdzewnej klasy 6 tabel redukcji opracowanych dla klas 8, 10 lub 12. Dopuszczalne warunki określa dokumentacja dobranego zestawu.
Podane limity nie zastępują instrukcji wszystkich komponentów. Obowiązuje najniższe dopuszczenie elementu zestawu. Nie używaj zawiesia o nieczytelnym oznakowaniu, uszkodzonych ogniwach lub zdeformowanych hakach.
DOKUMENTACJA Z PRODUKTEM
Deklaracja zgodności i identyfikacja
Zawiesie dostarczamy z deklaracją zgodności oraz instrukcją użytkowania. Oznakowanie obejmuje DOR, CE, producenta, numer identyfikacyjny, długość roboczą i rok produkcji. Sprawdź zgodność zestawu, tabliczki i dokumentów przed użyciem.
Wymagania zakładu dotyczące dokumentacji i identyfikacji podaj w zapytaniu.
SERWIS I PRZEGLĄDY
Wsparcie w czasie eksploatacji
Uzgodnij kontrolę, przegląd lub ocenę możliwości naprawy zawiesia. Zakres prac zależy od konstrukcji, dokumentacji i stanu elementów; przegląd nie oznacza automatycznego dopuszczenia do dalszej pracy.
Dariusz Skwarek+48 692 943 742
dskwarek@cecho.pl
WARTO WIEDZIEĆ
Przed zapytaniem o zawiesie
Czy wystarczy podać samą masę ładunku?
Nie. Potrzebne są również punkty nośne, geometria podwieszenia, długość i warunki pracy. DOR odczytujemy dla całego zestawu i właściwego układu, z uwzględnieniem ograniczeń instrukcji.
Czy można dobrać inne zakończenia lub długość?
Tak, konfigurację ustalamy na podstawie zadania. Prześlij wymiary punktów zaczepienia, wymaganą L i potrzebę skracania. Oryginalna plansza powyżej pokazuje rozwiązania tej rodziny; ich zastosowanie wymaga potwierdzenia zgodności.
Czy stal nierdzewna może pracować w każdym medium?
Nie. Odporność zależy od gatunku stali, środowiska, stężenia, temperatury i czasu kontaktu. Przed doborem ustalamy dane medium oraz warunki kontroli.
Czy CECHO zapewnia przeglądy zawiesi łańcuchowych?
Tak. Termin, miejsce i zakres kontroli ustalisz z Dariuszem Skwarkiem. Przygotuj wykaz zawiesi, ich oznaczenia i dostępną dokumentację. Decyzja o dalszej eksploatacji zależy od wyniku oceny.
DORADZTWO CECHO
Dobierz kompletny zestaw dla swojego zakładu
Prześlij dane ładunku, szkic podwieszenia i wymaganą długość. Uzgodnimy konfigurację zawiesia, właściwe zakończenia i dokumentację.
Zapytaj o dobór tego zawiesia →Dariusz Skwarek
+48 692 943 742
dskwarek@cecho.pl
Katalog B2B: zapytanie służy uzgodnieniu rozwiązania i nie jest zamówieniem.
Do sprawnego doboru przygotuj:
- Masę, gabaryty i środek ciężkości ładunku.
- Rozstaw punktów nośnych, długość L i kąty pracy.
- Wymiary zaczepów oraz zdjęcie lub szkic.
- Temperaturę, medium, krawędzie i wymagania zakładu.
